在瑞芯微（Rockchip）全系列芯片上進行Audio開發，需先掌握跨芯片的通用開發框架、調試邏輯和問題解決思路，再針對具體Codec（如ES8388）和芯片型號（如RK3568/RK3399/PX30）進行針對性適配。本文先梳理全平臺通用開發核心，再以ES8388音頻Codec為例，詳解其在不同RK芯片上的適配流程、代碼路徑和實操技巧，助力開發者高效落地音頻功能。

第一部分：RK全平臺Audio開發通用指南

一、全平臺Audio核心架構（通用邏輯）

二、通用硬件調試基礎（跨芯片共通）

1.核心硬件檢查項

2.通用硬件問題排查

?供電異常：排查電源芯片輸出、PCB走線壓降、濾波電容失效；

?I2C通信失敗：核對I2C總線號、Codec地址（如ES8388默認0x10）、上拉電阻；

?時鐘無輸出：確認DTS中MCLK引腳配置為輸出，內核時鐘驅動編譯使能；

?通路無信號：排查MIC/喇叭焊接、功放使能GPIO配置。

三、通用驅動配置邏輯（跨芯片共通）

1.驅動配置三要素

1.DTS配置核心：綁定Codec節點（I2C地址、時鐘、兼容屬性）、DAI節點（I2S/PDM）、聲卡節點（Simple Card框架）；

2.Codec驅動適配：確認內核開啟Codec編譯選項（如CONFIG_SND_SOC_ES8388），驅動兼容RK芯片DAI接口；

3.聲卡注冊邏輯：通過Simple Card框架關聯CPU DAI（I2S）和Codec DAI，自動注冊聲卡設備。

2.通用DTS配置模板

//1. Codec節點（通用結構）&i2cX {//X為I2C總線號（如RK3568的i2c2）  status ="okay";  codec@addr{//addr為Codec I2C地址（如ES8388的0x10）    compatible ="廠商,型號";//如"everest,es8388"    reg = ;    clocks = <&cru SCLK_I2Sx_OUT>;//綁定MCLK時鐘    clock-names ="mclk";   //廠商自定義屬性（如MICBIAS、輸入輸出類型）  };};//2. DAI節點（I2S通用配置）&i2sx {//X為I2S控制器編號（如I2S2）  status ="okay"; #sound-dai-cells = <0>;  pinctrl-names ="default";  pinctrl-0= <&i2sx_sclk &i2sx_lrck &i2sx_sdi &i2sx_sdo>;};//3. 聲卡節點（Simple Card通用配置）codec_sound: codec-sound {  compatible ="simple-audio-card";  simple-audio-card,name ="rockchip,codec-name";//如"rockchip,es8388-codec"  simple-audio-card,format="i2s";//協議格式（i2s/pdm/dsp_a等）  simple-audio-card,mclk-fs = <256>;//MCLK=256×采樣率  simple-audio-card,cpu {    sound-dai = <&i2sx>;//關聯CPU DAI  };  simple-audio-card,codec {    sound-dai = <&codec@addr>;//關聯Codec DAI  };};

四、通用調試工具與流程（跨芯片共通）

1.通用調試工具鏈

2.通用調試流程

五、全平臺通用問題解決（跨芯片共通）

第二部分：實戰舉例——ES8388在RK平臺的適配與調試

ES8388是低功耗、高集成度音頻Codec，適配RK3568/RK3399/PX30/RV1126等主流芯片，以下基于通用開發邏輯，詳解其專屬適配流程。

一、ES8388適配RK芯片范圍與核心特性

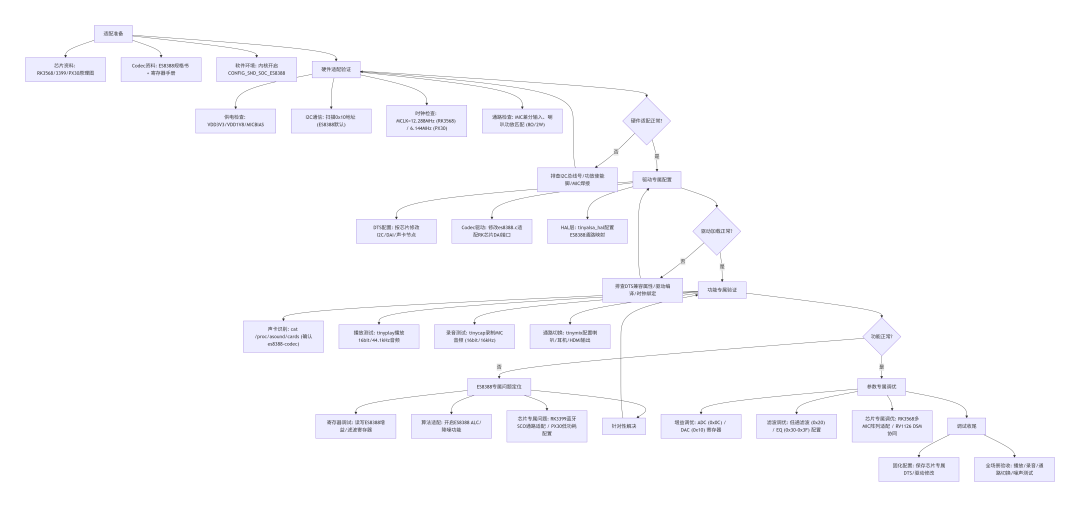

二、ES8388調試全流程（流程圖）

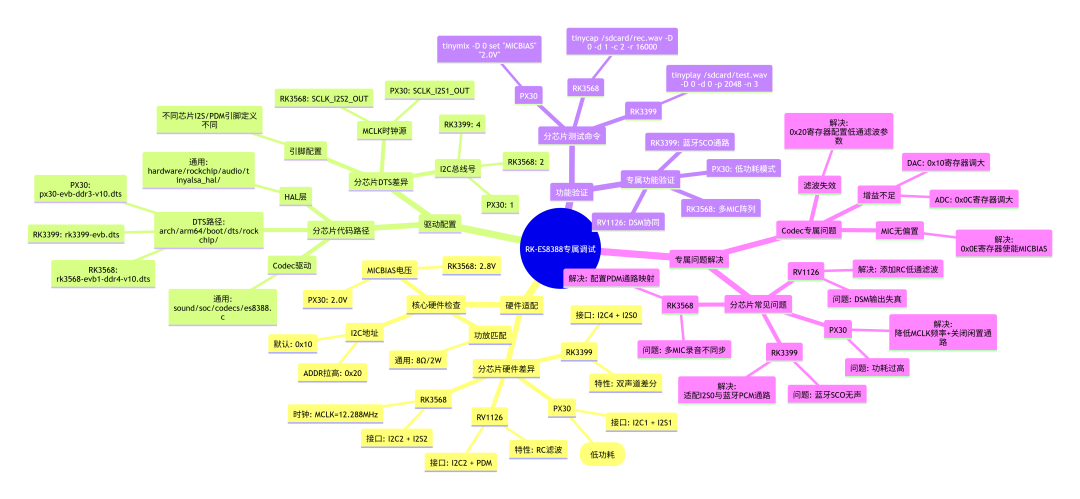

三、ES8388調試核心知識點（腦圖）

四、分芯片適配實操（ES8388專屬）

1.核心代碼路徑（分芯片差異）

2.分芯片DTS配置示例

（1）RK3568+ES8388配置

// I2C2節點綁定ES8388&i2c2 {  status ="okay";  es8388: es8388@10{    compatible ="everest,es8388";    reg = <0x10>;    clocks = <&cru SCLK_I2S2_OUT>;    clock-names ="mclk";    everest,micbias = <1>;// 2.8V    everest,adc-input = <0>;// 差分MIC    everest,dac-output = <1>;// 喇叭輸出    status ="okay";  };};// I2S2控制器配置&i2s2 {  status ="okay"; #sound-dai-cells =<0>;  pinctrl-names ="default";  pinctrl-0= <&i2s2m0_sclk &i2s2m0_lrck &i2s2m0_sdi &i2s2m0_sdo>;};// 聲卡配置es8388_sound: es8388-sound {  compatible ="simple-audio-card";  simple-audio-card,name ="rockchip,es8388-codec";  simple-audio-card,format ="i2s";  simple-audio-card,mclk-fs = <256>;  simple-audio-card,cpu { sound-dai = <&i2s2>; };  simple-audio-card,codec { sound-dai = <&es8388>; };};

（2）PX30+ES8388低功耗配置

// I2C1節點綁定ES8388&i2c1 {  status ="okay";  es8388: es8388@10{    compatible ="everest,es8388";    reg = <0x10>;    clocks = <&cru SCLK_I2S1_OUT>;    clock-names ="mclk";    everest,micbias = <2>;// 2.0V（低功耗）    everest,adc-input = <1>;// 單端MIC    everest,dac-output = <0>;// 耳機輸出    status ="okay";  };};// I2S1控制器配置（低功耗）&i2s1 {  status ="okay"; #sound-dai-cells =<0>;  rockchip,bclk-fs = <32>;// 降低BCLK頻率  pinctrl-names ="default";  pinctrl-0= <&i2s1_sclk &i2s1_lrck &i2s1_sdi &i2s1_sdo>;};

3.分芯片功能測試命令

（1）RK3568多MIC錄音測試

# 配置PDM多MIC通路tinymix-D0set"Capture Path""PDM MIC Array"# 錄制8通道PDM MIC音頻tinycap/sdcard/es8388_pdm_rec.wav -D0-d1-c8-r16000-b16

（2）RK3399藍牙SCO通路測試

# 配置藍牙SCO通路tinymix-D0set"Voice Call Path""BT SCO"# 播放藍牙測試音頻tinyplay/sdcard/bt_sco_test.wav -D0-d2-p1024-n3

（3）PX30低功耗模式測試

# 降低MCLK頻率（軟件層面）amixer-c0sset"MCLK Frequency""6.144MHz"# 關閉閑置DAC通路tinymix-D0set"DAC2 Playback Switch""Off"

五、ES8388專屬問題定位與解決

總結

1.RK全平臺Audio開發的核心是“通用邏輯+分芯片適配”：通用部分提供硬件檢查、驅動配置、調試工具的標準化流程，分芯片部分聚焦接口差異、時鐘配置和專屬問題；

2.ES8388作為通用Codec，其適配核心是“DTS分芯片綁定+Codec寄存器精準控參”，需根據RK芯片的I2C總線、I2S/PDM控制器、時鐘源特點調整配置；

3.調試時優先遵循“通用流程排查共性問題，再用Codec專屬工具解決個性問題”，結合示波器、寄存器讀寫和分芯片測試命令，高效定位問題。
