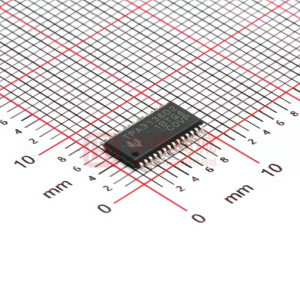

      TPA3136D2 具有超低 EMI 的 10W 無電感器立體聲 (BTL) D 類音頻放大器

      數據：

      描述

      TPA3136D2，TPA3136AD2器件一款高效D類音頻功率放大器，適用于以高達10W式立體聲揚聲器。

      借助采用擴展頻譜控制方案的高級EMI抑制技術，既能實現在輸出端使用成本較低的鐵氧體磁珠濾波器，同時能夠滿足EMC要求，降低了系統成本.TPA3136D2，TPA3136AD2器件不僅針對短路和過載提供全面的保護，而且SpeakerGuard?揚聲器保護電路包括一個功率限制器和一個直流檢測電路，可以保護所連接的揚聲器。直流檢測及引腳至引腳，引腳接地和引腳至電源短路保護電路可以防止揚聲器在生產過程中發生輸出直流和引腳短路。同時充分保護輸出，防止GND，PVCC，輸出至輸出短路。短路保護和熱保護具有自動恢復功能。

      TPA3136D2，TPA3136AD2器件可驅動阻抗低至4Ω的立體聲揚聲器.TPA3136D2 ，TPA3136AD2的效率在負載為8Ω時高達90％，無需外部散熱器，而且TPA3136D2，TPA3136AD2將在雙層印刷電路板（PCB）上實現全功率輸出。

      特性

      • 電源電壓為12V，總諧波失真+噪聲（THD + N）為10％，負載為6Ω時的功率為2× 10W /通道
      • 電源電壓為13V，總諧波失真+噪聲（THD + N）為10％，負載為8Ω時的功率為2×10W /通道
      • 高達90％的高效D類運行（負載為8Ω），無需散熱器
      • 1W /4Ω/1kHz時的THD + N＆lt; 0.05％
      • 寬電源電壓范圍允許在4.5V（TPA3136AD2為8V）至14.4V范圍內運行
      • 無電感運行
      • EMI性能增強，具備擴展頻譜
      • SpeakerGuard?揚聲器保護包括功率限制器和直流保護
      • 可靠的引腳至引腳，引腳接地以及引腳至電源短路保護和熱保護
      • 26dB固定增益
      • 單端或差分模擬輸入
      • 啟動時無喀噠聲和噼啪聲

      所有商標均為其各自所有者的財產。

      參數 與其它產品相比?揚聲器放大器

      ?
      Audio Input Type
      Architecture
      Speaker Channels (Max)
      Power Stage Supply (Min) (V)
      Power Stage Supply (Max) (V)
      Output Power (W)
      Load (Min) (ohms)
      SNR (dB)
      THD + N @ 1 kHz (%)
      Iq (Typ) (mA)
      Control Interface
      Closed/Open Loop
      Analog Supply (V) (Min)
      Analog Supply (V) (Max)
      Power to Parallel Bridge Tied Load (Max) (W)
      PSRR (dB)
      Operating Temperature Range (C)
      Rating
      TPA3136D2 TPA3110D2 TPA3116D2 TPA3128D2 TPA3138D2 TPA3156D2
      Analog Input ? ? Analog Input ? ? Analog Input ? ? Analog Input ? ? Analog Input ? ? Analog Input ? ?
      Class-D ? ? Class-D ? ? Class-D ? ? Class-D ? ? Class-D ? ? Class-D ? ?
      Stereo ? ? Stereo ? ? Stereo ? ? Stereo ? ? Stereo ? ? Stereo ? ?
      4.5 ? ? 8 ? ? 4.5 ? ? 4.5 ? ? 3.5 ? ? 4.5 ? ?
      14.4 ? ? 26 ? ? 26 ? ? 26 ? ? 14.4 ? ? 26 ? ?
      10 ? ? 10 ? ? 50 ? ? 30 ? ? 10 ? ? 70 ? ?
      4 ? ? 4 ? ? 4 ? ? 2 ? ? 4 ? ? 2 ? ?
      102 ? ? ? 102 ? ? 102 ? ? 102 ? ? 102 ? ?
      0.04 ? ? 0.1 ? ? 0.1 ? ? 0.1 ? ? 0.06 ? ? 0.1 ? ?
      35 ? ? 10 ? ? 20 ? ? 17 ? ? 15.5 ? ? 17 ? ?
      Hardware ? ? Hardware ? ? Hardware ? ? Hardware ? ? Hardware ? ? Hardware ? ?
      Closed ? ? Closed ? ? Closed ? ? Closed ? ? Closed ? ? Closed ? ?
      4.5 ? ? 8 ? ? 4.5 ? ? 4.5 ? ? 3.5 ? ? 4.5 ? ?
      14.4 ? ? 26 ? ? 26 ? ? 26 ? ? 14.4 ? ? 26 ? ?
      20 ? ? 30 ? ? 100 ? ? 60 ? ? 15 ? ? 100 ? ?
      80 ? ? 70 ? ? 70 ? ? 70 ? ? 65 ? ? 70 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ? Catalog ? ?

      方框圖 (1)
