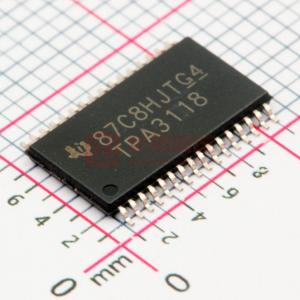

      TPA3118D2 30W 無濾波器 D 類立體聲放大器，帶 AM 抑制

      數據：

      描述

      TPA31xxD2系列是高效的立體聲數字放大器功率級，用于在單聲道模式下驅動高達100W /2Ω的揚聲器.TPA3130D2的效率非常高，可在單層PCB上提供2×15W的功率，且無需外部散熱器.TPA3118D2甚至可以在不使用外部散熱器的情況下在雙層PCB上提供2×30W /8Ω的功率。如果需要更高的功率，可以選用TPA3116D2，這款器件在其頂層PowerPAD上連接一個小型散熱器后可提供2×50W /4Ω的功率。這三款器件的大小相同，這樣一來，使用單個PCB即可滿足不同功率級的需求。

      TPA31xxD2高級振蕩器/PLL電路采用了一個多開關頻率選項來抑制AM干擾;搭配選擇使用主從選項時，還可使多個器件實現同步。

      TPA31xxD2器件具有短路保護和熱保護以及過壓，欠壓和直流保護，可全面防止出現故障。在過載情況下，器件會將故障情況反饋給處理器，從而避免自身遭到損壞。

      特性

      • 支持多個輸出配置
        • 21V電壓，4ΩBTL負載條件下的功率為2×50W（TPA3116D2）< /li>
        • 24V電壓，2Ω30W（TPA3118D2）
        • 15V電壓，8ΩBTL負載條件下的功率為2×15W（TPA3130D2）
      • 寬電壓范圍：4.5V至26V
      • 高效D類運行
        • 大于90％的電源效率加之較低空閑損耗，大幅減小了散熱器尺寸
        • 高級調制方案
      • 多重開關頻率
        • AM抑制
        • 主從同步
        • 高達1.2MHz的開關頻率
      • 采用具有高PSRR的反饋功率級架構，降低了PSU要求
      • 可編程功率限制
      • 差分和單端輸入
      • 立體聲模式和單聲道模式（采用單濾波器單聲道配置）
      • 采用單電源供電，減少了組件數量
      • 集成式自保護電路，包括過壓，欠壓，過熱，直流檢測和短路等保護，并具有錯誤報告功能
      • 熱增強型封裝
        • DAD（32引腳HTSSOP封裝，焊盤朝上）
        • DAP（32引腳HTSSOP封裝，焊盤朝下）
      • -40°C至85°C環境溫度范圍

      所有商標均為他們各自的主人。

      參數 與其它產品相比?揚聲器放大器

      ?
      Audio Input Type
      Architecture
      Speaker Channels (Max)
      Power Stage Supply (Min) (V)
      Power Stage Supply (Max) (V)
      Output Power (W)
      Load (Min) (ohms)
      SNR (dB)
      THD + N @ 1 kHz (%)
      Iq (Typ) (mA)
      Control Interface
      Closed/Open Loop
      Analog Supply (V) (Min)
      Analog Supply (V) (Max)
      Power to Parallel Bridge Tied Load (Max) (W)
      PSRR (dB)
      Operating Temperature Range (C)
      Rating
      TPA3118D2 TPA3116D2 TPA3128D2
      Analog Input ? ? Analog Input ? ? Analog Input ? ?
      Class-D ? ? Class-D ? ? Class-D ? ?
      Stereo ? ? Stereo ? ? Stereo ? ?
      4.5 ? ? 4.5 ? ? 4.5 ? ?
      26 ? ? 26 ? ? 26 ? ?
      50 ? ? 50 ? ? 30 ? ?
      4 ? ? 4 ? ? 2 ? ?
      102 ? ? 102 ? ? 102 ? ?
      0.1 ? ? 0.1 ? ? 0.1 ? ?
      20 ? ? 20 ? ? 17 ? ?
      Hardware ? ? Hardware ? ? Hardware ? ?
      Closed ? ? Closed ? ? Closed ? ?
      4.5 ? ? 4.5 ? ? 4.5 ? ?
      26 ? ? 26 ? ? 26 ? ?
      60 ? ? 100 ? ? 60 ? ?
      70 ? ? 70 ? ? 70 ? ?
      -40 to 85 ? ? -40 to 85 ? ? -40 to 85 ? ?
      Catalog ? ? Catalog ? ? Catalog ? ?

      方框圖 (1)

      技術文檔

      數據手冊（1）
      元器件購買 TPA3118D2 相關庫存
