OPA189 支持多路復用器的 14MHz、低噪聲、零漂移、RRO、CMOS 精密運算放大器

數據： OPAx189 高精度、最低噪聲、36V、零溫漂、14MHz MUX 友好型軌至軌輸出運算放大器數據表 (Rev. A)

描述

OPAx189（OPA189和OPA2189）系列高精度運算放大器具有超低噪聲，快速建立時間和零溫漂特性，可提供軌至軌輸出運行，并采用了獨特的MUX友好型架構和可控制啟動系統。這些特性和出色的交流性能，以及僅為0.4μV的失調電壓和0.005μV/°C的溫漂，使得OPAx189非常適合高精度儀表，此外，MUX友好型輸入架構可在施加較大輸入差分電壓時防止浪涌電流的產生，從而提高了多通道系統中的建立時間性能，同時還可在運輸，操作和組裝期間提供強大的ESD保護。所有器件版本的額定工作溫度范圍為-40°C至+ 125°C。

特性

超高精度：
- 零溫漂：0.005μV/°C
- 超低失調電壓：3μV（最大值）
出色的直流精度：
- CMRR：168dB
- 開環增益：170dB
低噪聲：
- 1kHz時，e _n為：5.2nV /√ Hz
- 0.1Hz至10Hz噪聲：0.1μV_PP
出色的動態性能：
- 增益帶寬：14MHz
- 壓擺率：20V /μs
- 快速建立時間：10V階躍，1.1μs內至0.01％
- 強大的設計：
  - MUX友好型輸入
  - RFI /EMI濾波輸入
- 寬電源范圍：4.5V至36V
- 靜態電流：1.7mA（最大值）
- 軌至軌輸出
- 輸入包括負電源軌
所有商標均為其各自所有者的財產。

參數與其它產品相比?精密運算放大器 (Vos<1mV)

?
Number of Channels (#)
Total Supply Voltage (Min) (+5V=5, +/-5V=10)
Total Supply Voltage (Max) (+5V=5, +/-5V=10)
GBW (Typ) (MHz)
Slew Rate (Typ) (V/us)
Rail-to-Rail
Vos (Offset Voltage @ 25C) (Max) (mV)
Offset Drift (Typ) (uV/C)
Iq per channel (Typ) (mA)
Vn at 1kHz (Typ) (nV/rtHz)
CMRR (Typ) (dB)
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
Input Bias Current (Max) (pA)
Output Current (Typ) (mA)
Features
Architecture
?

OPA189
1 ? ?
4.5 ? ?
36 ? ?
14 ? ?
20 ? ?
In to V- Out ? ?
0.003 ? ?
0.005 ? ?
1.3 ? ?
5.2 ? ?
168 ? ?
Catalog ? ?
-40 to 125 ? ?
SOIC ? ?
8SOIC: 29 mm2: 6 x 4.9(SOIC) ? ?
300 ? ?
65 ? ?
EMI Hardened High Cload Drive Zero Drift ? ?
CMOS ? ?

方框圖 (1)

技術文檔

數據手冊（1）

OPAx189 高精度、最低噪聲、36V、零溫漂、14MHz MUX 友好型軌至軌輸出運算放大器數據表 (Rev. A)

元器件購買 OPA189 相關庫存

精密放大器

型號：OPA189IDBVR 封裝：SOT23-5

品牌：TI 描述：OPA189 單路、14MHz、多路復用器友好型、低噪聲、零溫漂、RRO、CMOS 精密運算放大器

金額：￥5.98901
去購買
精密放大器

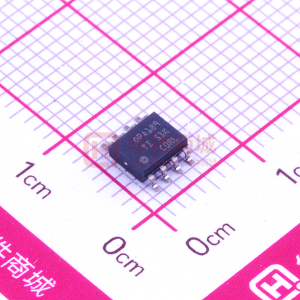

型號：OPA189IDR 封裝：SOIC-8
