OPA350系列軌至軌CMOS運算放大器針對低電壓單電源運行進行了優化。軌至軌輸入和輸出,低噪聲(5nV /√Hz )和高速運行(38MHz,22V /μs)使得運算放大器非常適合驅動模數(A /D)轉換器。而且也適用于手機功率放大器(PA)控制環路和視頻處理(75Ω驅動能力)以及音頻和通用應用。單通道,雙通道和四通道版本具有完全相同的規格,可最大程度地提高設計靈活性。
OPA350系列運行在一個低至2.5V的單電源上,輸入共模電壓范圍介于接地電壓以下300mV至正電源以上300mV之間.10kΩ負載時,輸出電壓可以擺動到電源軌的10mV以內。雙通道和四通道設計具有完全獨立的電路,可將串擾降到最低并徹底消除相互作用。

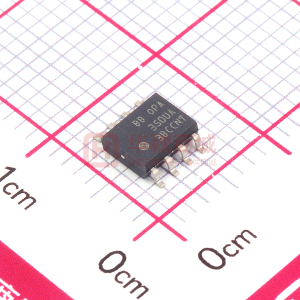

單通道(OPA350)和雙通道(OPA2350)采用微型MSOP-8表面貼裝,SO-8表面貼裝和DIP-8封裝。四通道(OPA4350) )封裝采用節省空間的SSOP-16表面貼裝和SO-14表面貼裝。所有版本的額定溫度范圍為-40°C至85°C,工作溫度范圍為-55°C至150°C。
< p>
所有商標是他們各自所有者的財產。
| ? |
|---|
| Number of Channels (#) |
| Total Supply Voltage (Min) (+5V=5, +/-5V=10) |
| Total Supply Voltage (Max) (+5V=5, +/-5V=10) |
| GBW (Typ) (MHz) |
| Slew Rate (Typ) (V/us) |
| Rail-to-Rail |
| Vos (Offset Voltage @ 25C) (Max) (mV) |
| Offset Drift (Typ) (uV/C) |
| Iq per channel (Typ) (mA) |
| Vn at 1kHz (Typ) (nV/rtHz) |
| CMRR (Typ) (dB) |
| Rating |
| Operating Temperature Range (C) |
| Package Group |
| Package Size: mm2:W x L (PKG) |
| Input Bias Current (Max) (pA) |
| Output Current (Typ) (mA) |
| Features |
| Architecture |
| ? |
| OPA350 | OPA2350 | OPA4350 |
|---|---|---|
| 1 ? ? | 2 ? ? | 4 ? ? |
| 2.7 ? ? | 2.7 ? ? | 2.7 ? ? |
| 5.5 ? ? | 5.5 ? ? | 5.5 ? ? |
| 38 ? ? | 38 ? ? | 38 ? ? |
| 22 ? ? | 22 ? ? | 22 ? ? |
| In Out ? ? | In Out ? ? | In Out ? ? |
| 0.5 ? ? | 0.5 ? ? | 0.5 ? ? |
| 4 ? ? | 4 ? ? | 4 ? ? |
| 5.2 ? ? | 5.2 ? ? | 5.2 ? ? |
| 7 ? ? | 7 ? ? | 7 ? ? |
| 84 ? ? | 84 ? ? | 84 ? ? |
| Catalog ? ? | Catalog ? ? | Catalog ? ? |
| -40 to 85 ? ? | -40 to 85 ? ? | -40 to 85 ? ? |
| PDIP SOIC VSSOP ? ? | SOIC VSSOP ? ? | SOIC SSOP ? ? |
| See datasheet (PDIP) 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? | 8SOIC: 29 mm2: 6 x 4.9(SOIC) 8VSSOP: 15 mm2: 4.9 x 3(VSSOP) ? ? | 14SOIC: 52 mm2: 6 x 8.65(SOIC) 16SSOP: 29 mm2: 6 x 4.9(SSOP) ? ? |
| 10 ? ? | 10 ? ? | 10 ? ? |
| 80 ? ? | 80 ? ? | 80 ? ? |
| High Cload Drive ? ? | N/A ? ? | High Cload Drive ? ? |
| CMOS ? ? | CMOS ? ? | CMOS ? ? |
