TL494器件集成了在單芯片上構建脈沖寬度調制（PWM）控制電路所需的所有功能。該器件主要設計用于電源控制，可靈活地為特定應用定制電源控制電路。

TL494器件包含兩個誤差放大器，一個片上可調振蕩器，一個死區時間控制器（DTC）比較器，脈沖轉向控制觸發器，5 V，5％精度調節器和輸出控制電路。

誤差放大器具有共模電壓范圍 - 0.3 V toV _CC - 2 V.死區時間控制比較器具有固定偏移，可提供大約5％的死區時間。可以通過將RT端接到參考輸出并為CT提供鋸齒輸入來旁路片上振蕩器，或者它可以驅動公共電路的異步多軌電源。

未提交的輸出晶體管提供任何一個 - 發射器或發射器 - 跟隨器輸出能力。 TL494器件提供推挽或單端輸出操作，可通過輸出控制功能進行選擇。該器件的架構禁止在推挽操作期間輸出脈沖兩次。

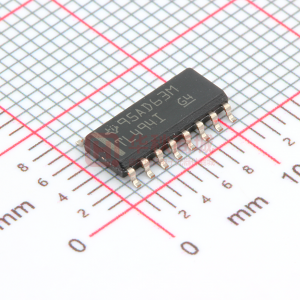

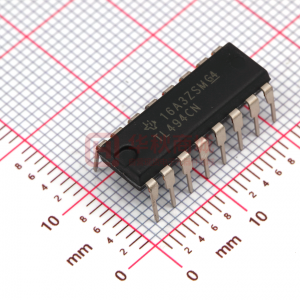

TL494C器件的工作溫度范圍為0°C至70°C。 TL494I器件的特點是工作溫度范圍為-40°C至85°C。
