LM139AQML-SP Low Power Low Offset Voltage Quad Comparator

描述

LM139系列由四個獨立的精密電壓比較器組成，所有四個比較器的偏移電壓規格最低可達2 mV。它們專門設計用于在寬電壓范圍內使用單個電源供電。也可以使用分離式電源進行操作，并且低電源電流消耗與電源電壓的大小無關。這些比較器還具有獨特的特性，即輸入共模電壓范圍包括地，即使是在單個電源電壓下工作。

應用領域包括極限比較器，簡單的模數轉換器;脈沖，方波和時間延遲發生器;廣泛的VCO; MOS時鐘定時器;多諧振蕩器和高壓數字邏輯門。 LM139系列設計用于直接與TTL和CMOS接口。當使用正負電源供電時，它們將直接與MOS邏輯接口，其中LM139 /LM139A的低功耗特性優于標準比較器。

所有商標均為其各自所有者的財產。

?
Number of Channels (#)
Output Type
Vs (Min) (V)
Vs (Max) (V)
Propagation Delay Time (uS)
Vos (Offset Voltage @ 25C) (Max) (mV)

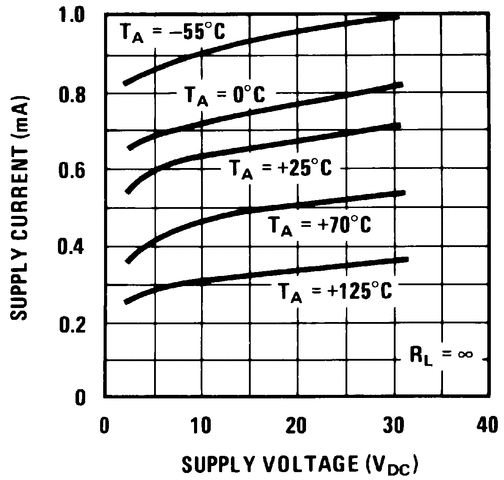

Iq per channel (Max) (mA)
Input Bias Current (+/-) (Max) (nA)
Rail-to-Rail
Features
Rating
Operating Temperature Range (C)
Package Group
Package Size: mm2:W x L (PKG)
VICR (Max) (V)
VICR (Min) (V)
?

LM139AQML-SP	LM111QML-SP	LM119QML-SP	LM193QML-SP
4 ? ?	1 ? ?	2 ? ?	2 ? ?
Open Collector Open Drain ? ?	Open Collector Open Drain ? ?	Open Collector Open Drain ? ?	Open Collector Open Drain ? ?
2 ? ?	5 ? ?	5 ? ?	2 ? ?
36 ? ?	36 ? ?	36 ? ?	36 ? ?
0.7 ? ?	0.2 ? ?	0.025 ? ?	0.7 ? ?
2 ? ?	3 ? ?	4 ? ?	5 ? ?
0.5 ? ?	6 ? ?	5.5 ? ?	0.5 ? ?
100 ? ?	100 ? ?	500 ? ?	100 ? ?
Out ? ?	No ? ?	Out ? ?	Out ? ?
N/A ? ?	Strobe Vos Adj Pin ? ?	N/A ? ?	N/A ? ?
Space ? ?	Space ? ?	Space ? ?	Space ? ?
-55 to 125 ? ?	-55 to 125 ? ?	-55 to 125 ? ?	-55 to 125 ? ?
CDIP CFP ? ?	CDIP CFP TO-99 ? ?	CDIP CFP TO-100 ? ?	CDIP TO-99 ? ?
See datasheet (CDIP) See datasheet (CFP) ? ?	See datasheet (CDIP) See datasheet (CFP) 8TO-99: 80 mm2: 8.96 x 8.96(TO-99) ? ?	See datasheet (CDIP) See datasheet (CFP) 10TO-100: 80 mm2: 8.96 x 8.96(TO-100) ? ?	See datasheet (CDIP) 8TO-99: 80 mm2: 8.96 x 8.96(TO-99) ? ?
34 ? ?	34 ? ?	33 ? ?	34.5 ? ?
0 ? ?	0.5 ? ?	3 ? ?	0 ? ?
