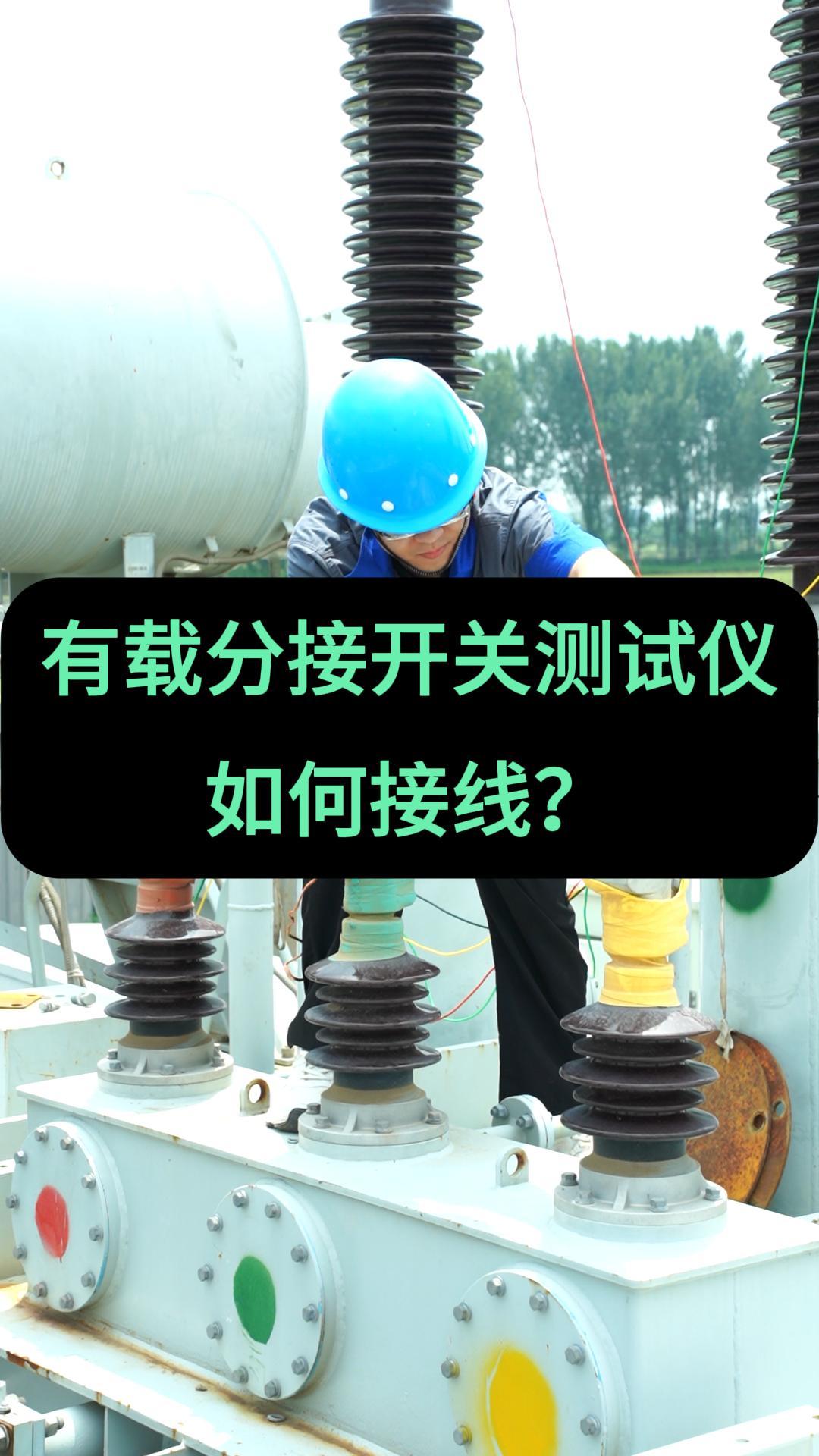

變壓器有載分接開關接線測試方法
帶變壓器線圈測量
如圖所示帶有載分接開關的電力變壓器原理圖
將儀器內附的4根（紅、綠、黃、黑）大線夾取出來，用大線夾夾住變壓器高壓端子的A、B、C和中性點O端，將線的另一接線端子分別插入儀器面板上的A、B、C、O插孔。用小夾子將變壓器低壓側的a、b、c、O端子短路接地即可。
吊芯測量有載分接開關
在變壓器大修時，有載分接開關吊出沒有線圈如圖所示。先把每一相中開關連接的觸點短路，用儀器附帶的4根（紅、綠、黃、黑）小線夾分別夾住ABC相的短路點和中性點。另一接線端子分別插入儀器即可。
啟動有載開關，當聽到有載開關動作對觸頭進行切換的聲音時阻值隨之發生變化。儀器將自動搜索到過渡波形，并顯示在屏幕上。用四組光標移動鍵調整光標位置到波形串聯.并聯.串聯的明顯轉折處。按“相序選擇”鍵選擇調整A.B.C三項，光標調節好后顯示屏上將直接顯示出波形時間和電阻值。各段參數的意義如圖5所示，R1和R2是過渡電阻值, T0是三相同期,T2是橋接時間,T4是過渡時間。處理好三項的參數后，就可按“打印”鍵進行打印。這時打印的圖紙包括波形和處理的參數值。
作者：鼎升電力 www.kv-kva.com 轉載請注明
