表面粗糙度直接影響產品摩擦性能、密封性和使用壽命，是精密制造的核心質量指標。國際標準框架雖為測量提供了統一依據，但傳統接觸式測量在面對復雜表面時暴露出損傷樣品、效率低下、測量盲區等痛點，年經濟損失超300億元。光子灣激光共聚焦顯微鏡憑借非接觸測量、3D成像和超高分辨率優勢，正成為破解行業困境的革命性解決方案。

測量標準體系與行業痛點

表面粗糙度測量標準的核心是統一參數定義與測量方法，確?？缧袠I(yè)兼容性與產品性能一致性。全球核心標準框架包括ISO的通用參數標準、中國GB/T等效體系，以及美國ASME的三維測量規范，為高精度檢測提供了統一標尺。然而，傳統接觸式測量仍面臨三大局限：

損傷樣品：金剛石探針易劃傷軟質材料，導致昂貴樣品報廢

效率低下：?jiǎn)未螠y(cè)量需數分鐘，無法滿足生產線100%全檢需求

測量盲區：對陡峭側壁、深孔等復雜結構無能為力

這些痛點直接導致產品不良率居高不下，成為制約精密制造升級的關鍵瓶頸。

激光共聚焦技術核心

激光共聚焦顯微鏡原理

面對行業困境，激光共聚焦顯微鏡憑借獨特的光學原理實現技術突破。通過聚焦激光束逐點掃描樣品，僅允許焦點處反射光通過共軛針孔，有效濾除離焦噪聲，縱向分辨率達10nm，橫向分辨率達0.2μm，能清晰分辨亞微米級表面起伏。三大核心技術創新進一步強化其優勢：

多波長激光源：短波長適配超光滑表面（Ra<10nm），長波長減少粗糙表面散射干擾

MEMS掃描鏡：較傳統掃描鏡提升5倍測量速度，實現高速預覽與精細掃描靈活切換

智能Z軸驅動：0.1nm位移控制，結合AI算法自動優化測量路徑，效率提升200%

非接觸vs接觸式技術優勢對比

通過與傳統接觸式測量的系統性對比，激光共聚焦顯微鏡的技術優勢更加凸顯：

接觸式測量（觸針）的固有局限

分辨率受限于觸針半徑（2-10μm），無法進入狹窄溝槽或分辨亞微米細節

單次測量需數分鐘，效率低下且易損傷軟質材料

僅能獲取二維輪廓數據，無法反映表面三維形貌特征

激光共聚焦顯微鏡的技術突破

非接觸光學測量，橫向分辨率0.2μm，縱向分辨率10nm，突破物理測量極限

適用于所有材料類型，可測量復雜精細結構，無樣品損傷風險

每分鐘內完成上百個場點測量，效率直接翻倍提升

實現三維形貌重建，提供30余種表面形貌參數分析

激光共聚焦顯微鏡以非接觸、高精度、高效率及三維形貌分析能力，全面突破了傳統接觸式測量在分辨率、效率和材料適應性上的固有局限。

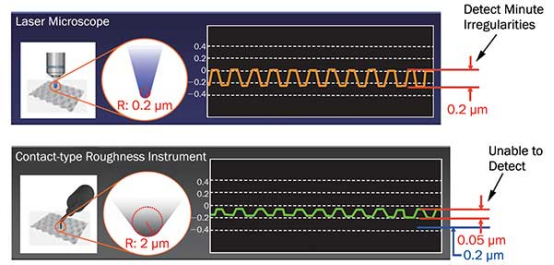

激光共聚焦顯微鏡與接觸式粗糙度儀的比較

激光共聚焦顯微鏡行業深度應用

航空航天領域

發動機葉片氣膜孔粗糙度測量重復性誤差從0.05μm降至0.02μm，滿足ASME B46.1標準，發動機效率提升2.3%；衛星部件可實現Ra<1nm超光滑表面檢測，保障空間環境性能穩定。

半導體行業

晶圓CMP后納米級劃痕和顆粒污染檢測效率提升23%，識別準確率達98.7%；可精確定位測量幾十微米直徑PCB連接器導線表面，保障電氣連接可靠性。

?

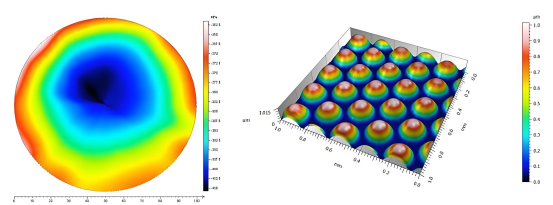

半導體硅晶圓三維成像檢測

汽車制造領域

發動機缸套粗糙度優化至Ra=0.63-0.8μm，耐磨性最優，壽命延長20%以上；可檢測變速器齒輪齒面微觀結構，優化參數后傳動噪音降低3dB以上。

激光共聚焦顯微鏡憑借非接觸測量、超高分辨率和三維成像能力，突破了傳統測量的物理邊界，重新定義了表面粗糙度測量標準。從航空航天到汽車制造，其深度應用推動了質量控制從“事后檢測”向“過程優化”轉型，為提升產品質量、降低生產成本、推動智能制造發展提供了核心支撐。在精密制造升級的大趨勢下，激光共聚焦技術將成為推動行業高質量發展的關鍵力量。

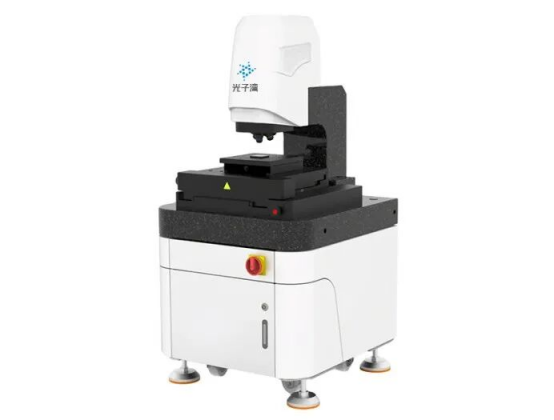

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

?

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
