隨著工業制造精度持續提升，材料的表面粗糙度成為影響產品性能的關鍵指標。傳統接觸式測量易損傷材料表面且無法獲取三維形貌，難以滿足現代檢測要求。光子灣科技的共聚焦顯微鏡具備非接觸、高分辨與三維成像優勢，可實現快速精確測量。本文以6種多刻線標準樣塊為研究對象，探究物鏡選擇、掃描步長等參數對測量結果的影響，為工業材料表面粗糙度檢測提供技術支撐。

#Photonixbay.

實驗設計與方法

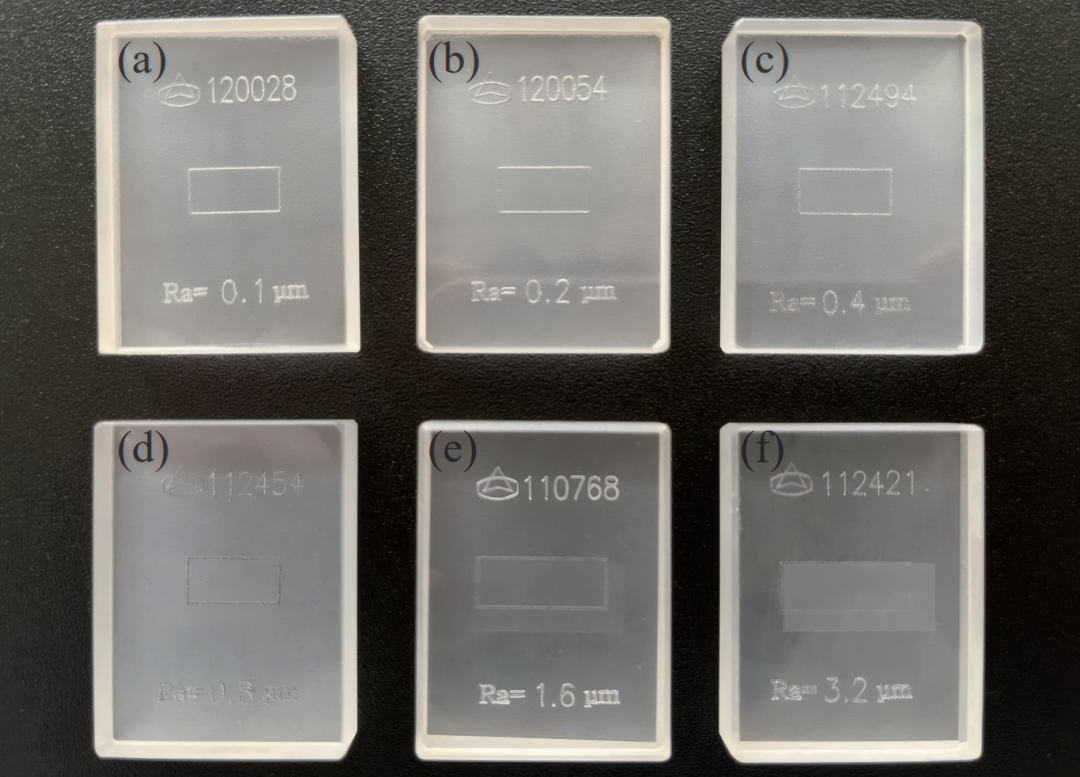

6 種不同粗糙度的標準樣塊

本研究選用六種經校準的不同粗糙度多刻線標準樣塊（編號包括120028、120054、112494、112454、110768、112421），覆蓋了從亞微米到數微米的粗糙度范圍。實驗采用共聚焦顯微鏡，配備405 nm固體激光器，并選取5X、10X、20X、50X及100X多檔物鏡進行系統測試。實驗過程中，重點關注物鏡放大倍數與掃描步長兩個關鍵參數對表面粗糙度Sa值測量結果的影響，并通過重復性測試驗證方法的穩定性。

#Photonixbay.

共聚焦顯微鏡物鏡選擇對測量精度的影響

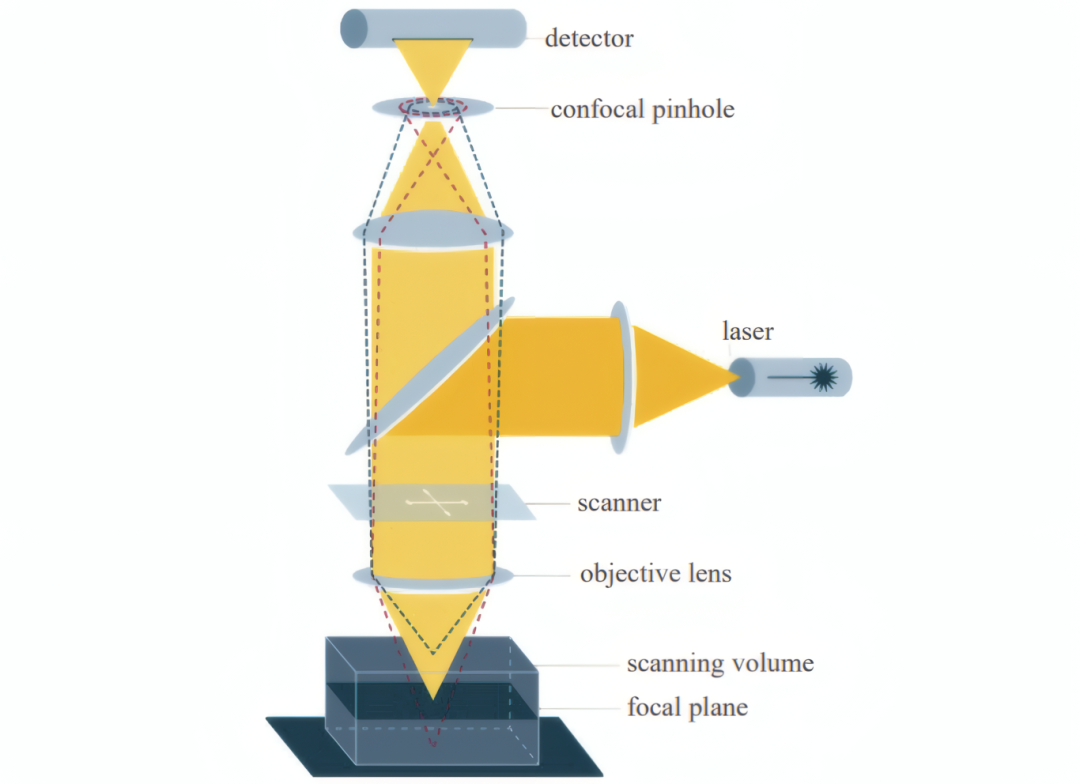

共聚焦顯微鏡工作原理

不同倍率物鏡的工作距離與分辨率存在差異，直接影響粗糙度測量準確性。當使用較低放大倍數（如5X、10X）時，測量值普遍高于校準值，尤其在粗糙度較大的樣塊上偏差更為顯著；而隨著物鏡倍數的提高，測量值逐漸接近校準結果。綜合分析表明，對于粗糙度范圍在0.1–0.4 μm的樣品，宜選用50X物鏡；對于粗糙度在0.4–3.2 μm的樣品，則推薦使用20X物鏡。過高倍數雖能提升分辨率，但可能因視場過小、采樣代表性不足而影響整體評估，因此在實際應用中需根據粗糙度范圍合理選擇。

#Photonixbay.

共聚焦顯微鏡掃描步長對測量效率的影響

在固定物鏡倍率下，掃描步長主要影響測量時間而非測量精度。實驗分別對低粗糙度樣塊與高粗糙度樣塊進行了不同步長下的Sa測量。結果表明，在所選物鏡下，步長變化對Sa值的影響較小，說明該方法對采樣間隔具有一定可靠性。然而，步長設置直接影響掃描時間：步長越小，掃描層數越多，耗時顯著增加。例如在50X物鏡下，步長從0.100 μm減小至0.010 μm時，掃描時間從371秒大幅上升至2515秒。因此，在實際檢測中，應在保證測量精度的前提下，合理選擇步長以平衡數據質量與檢測效率。

#Photonixbay.

三維形貌表征與測量重復性驗證

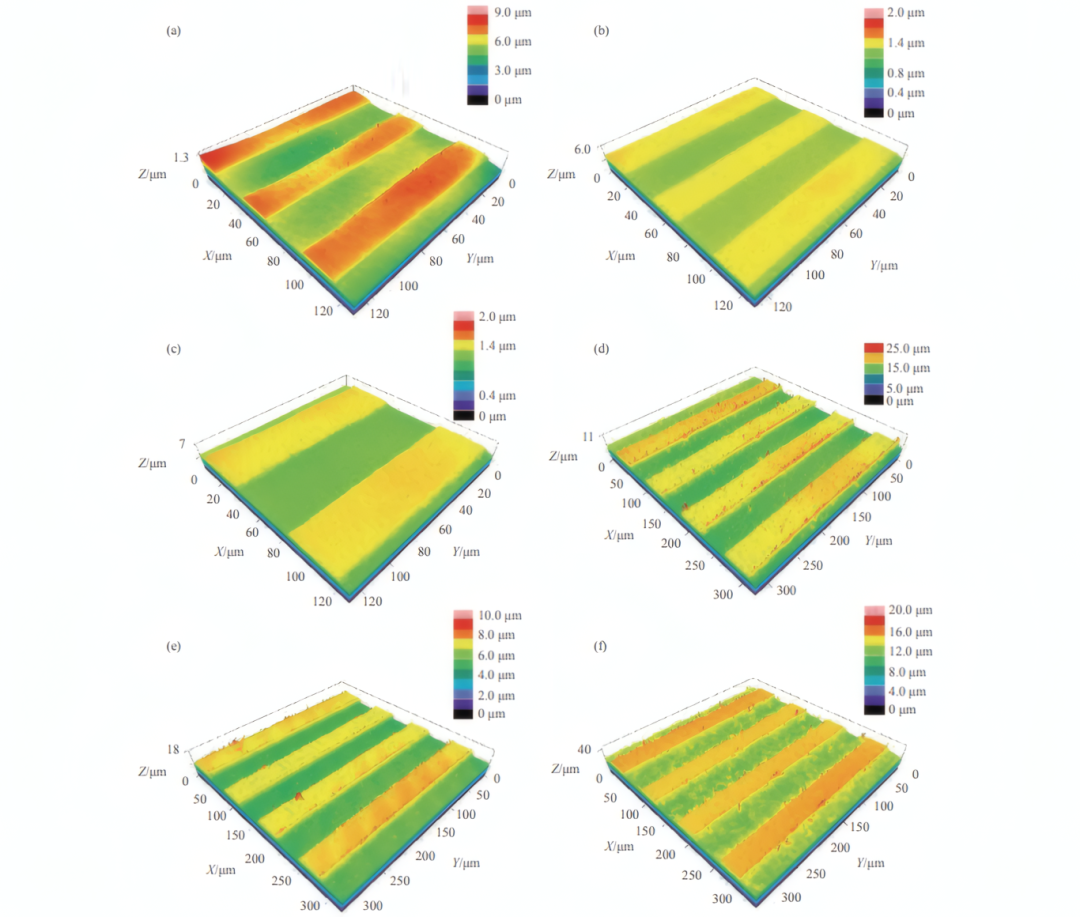

共聚焦顯微鏡觀測6 種標準樣塊三維形貌

在優化參數的基礎上，共聚焦顯微鏡成功獲取了各標準樣塊的三維表面形貌，圖像清晰呈現了表面臺階結構與起伏特征，為粗糙度的直觀評價提供了可靠依據。此外，通過對112454樣塊進行10次重復測量，所得Sa值的相對標準偏差（RSD）低于5%，平均值與校準值高度吻合，表明該方法具有良好的重復性與測量穩定性，滿足工業檢測中對結果一致性的要求。

綜上，共聚焦顯微鏡適用于材料表面粗糙度的快速、準確與非接觸測量。通過系統優化物鏡倍數與掃描步長，可實現對不同粗糙度范圍樣品的高精度三維形貌表征。該方法不僅克服了傳統接觸式測量對樣品表面的潛在損傷，更能提供豐富的三維形貌信息，有助于全面評價材料表面功能特性。在高端制造、微納加工及涂層表面質量控制等領域具有廣泛的應用潛力。

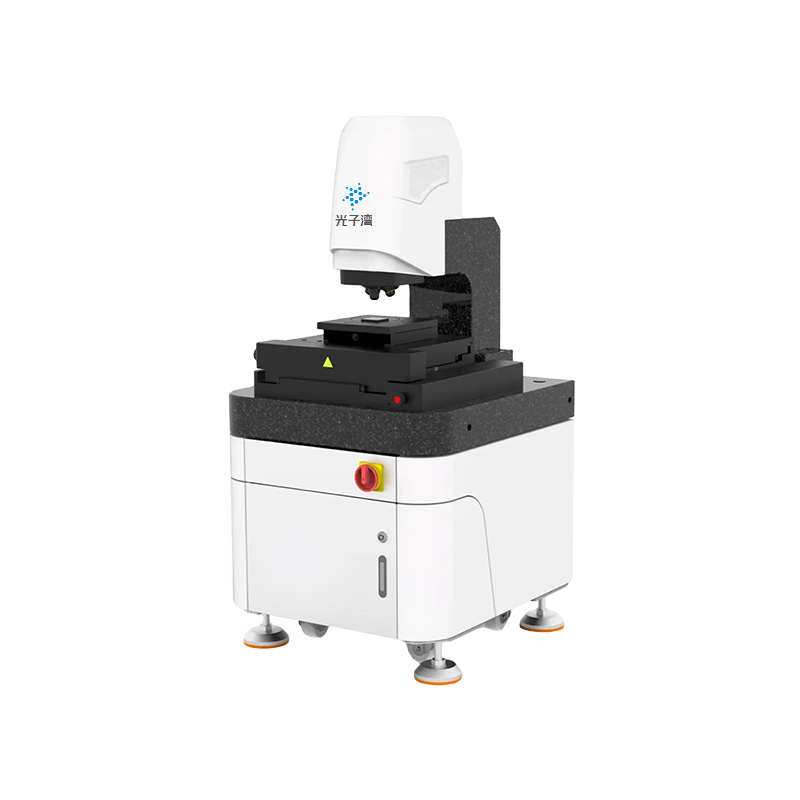

光子灣3D共聚焦顯微鏡

光子灣3D共聚焦顯微鏡是一款用于對各種精密器件及材料表面，可應對多樣化測量場景，能夠快速高效完成亞微米級形貌和表面粗糙度的精準測量任務，提供值得信賴的高質量數據。

超寬視野范圍，高精細彩色圖像觀察

提供粗糙度、幾何輪廓、結構、頻率、功能等五大分析技術

采用針孔共聚焦光學系統，高穩定性結構設計

提供調整位置、糾正、濾波、提取四大模塊的數據處理功能

光子灣共聚焦顯微鏡以原位觀察與三維成像能力，為精密測量提供表征技術支撐，助力從表面粗糙度與性能分析的精準把控，成為推動多領域技術升級的重要光學測量工具。
