當8GB eMMC交期拉長至52周,當SPI NAND的壞塊管理讓工程師調試到懷疑人生,2026年的嵌入式存儲市場正上演一場“冰與火之歌”。而在eMMC和SPI NAND的夾縫中,SD NAND正成為最大的變量——它既不像eMMC那樣“斷供”,也不像SPI NAND那樣“難調”。
一、2026年存儲市場:供需失衡下的“新常態”
進入2026年,嵌入式存儲市場的供需矛盾不僅沒有緩解,反而愈演愈烈。根據TrendForce的最新報告,2026年第一季度eMMC與UFS合約價格全面大幅上漲。盡管處于消費電子傳統淡季,但原廠產能優先配置企業級產品,導致消費型eMMC供給嚴重受限。
1.1 eMMC:從“缺貨”到“斷供”
“交期52周”已經不是一個段子,而是采購們每天面對的殘酷現實。4GB/8GB eMMC的標準交期從8-12周拉長至26-52周,部分型號甚至停止報價。一位代理商透露,部分客戶僅能獲得往年采購量的10%-20%配額。
漲價的根源在于:原廠將70%-80%的先進產能轉向HBM和企業級SSD。AI服務器的需求持續強勁,企業級產品毛利更高,原廠自然優先“喂飽”這些大客戶。鎧俠已宣布停產多款2D NAND,三星也已停產MLC NAND——小容量eMMC的供應渠道正在一條條關閉。
1.2 SPI NAND:便宜但不省心
SPI NAND因其SPI接口簡單、成本較低,一度被視為小容量存儲的“性價比之選”。但在實際開發中,它的“隱形門檻”讓不少團隊吃了苦頭。
SPI NAND本質上是“裸”的NAND閃存——沒有內置控制器,壞塊管理、ECC糾錯、磨損均衡都需要開發者自己實現。Linux內核的SPI NAND驅動中就曾存在壞塊標記寫入失敗的bug,導致壞塊管理失效。這類底層問題一旦觸發,輕則數據損壞,重則系統崩潰。
對于資源有限的嵌入式團隊來說,這意味著:
- 驅動開發周期拉長:從2周到2個月不等
- 調試難度高:問題多集中在底層時序和狀態機
- 平臺移植成本高:換一個MCU就要重調一次
二、SD NAND:被驗證的“第三選擇”
在eMMC和SPI NAND之間,SD NAND正在成為一個越來越受關注的選擇。它不是“備胎”,而是一種被驗證的、成熟的嵌入式存儲方案。

2.1技術定位:填補空白
從產品定位看,SD NAND填補了SPI NAND和eMMC之間的市場空白:
| 對比維度 | SPI NAND | SD NAND(米客方德) | eMMC |
|---|---|---|---|
| 容量范圍 | 512MB-4GB | 128MB-8GB | 8GB-128GB+ |
| 封裝尺寸 | WSON/DFN | LGA-8(6×8mm) | BGA-153(11.5×13mm) |
| 接口協議 | SPI | SDIO/SPI | 私有并行接口 |
| 壞塊管理 | 需軟件實現 | 內置 | 內置 |
| 開發難度 | 高 | 低 | 中等 |
| 當前供應 | 相對穩定 | 穩定 | 嚴重緊缺 |
2.2為什么說它是“最大變量”?
變量一:供應邏輯不同
eMMC的供應危機源于原廠“嫌貧愛富”——小容量產品利潤薄,被優先放棄。而SD NAND主要由專注細分市場的廠商生產,產能相對獨立,受AI產能擠占的影響小得多。在eMMC一貨難求的當下,SD NAND的交期可穩定在8-12周。
變量二:開發門檻低
SD NAND內置完整控制器,對外呈現標準SD協議。工程師可以直接使用MCU廠商提供的SD卡驅動,無需編寫復雜的NAND底層代碼。實測顯示,SD NAND的開發周期僅需3-5天,而SPI NAND需要10-15天,eMMC需要7-10天。
變量三:工業級可靠性
對于工控、車載等嚴苛環境,可靠性是第一位的。采用SLC顆粒的SD NAND可提供10萬次擦寫壽命,支持-40℃~85℃寬溫工作,數據保持力長達10年。
三、米客方德SD NAND:工業級存儲的“穩定器”

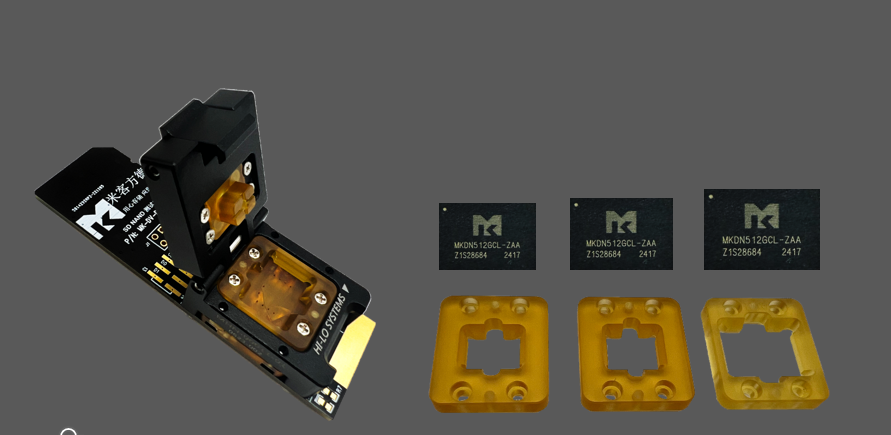

在SD NAND領域,米客方德(MK)是較早布局的品牌之一,其新一代工業級SD NAND產品為市場提供了可靠的“第三選擇”。

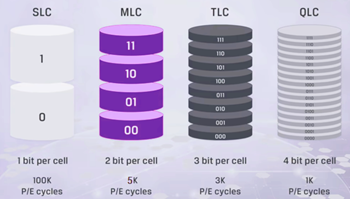

3.1工業級SLC顆粒:長壽基因
米客方德SD NAND采用工業級SLC存儲顆粒,提供高達100,000次的寫入/擦除次數,數據保持力長達10年。對于工控PLC、車載T-Box等需要7×24小時持續寫入的場景,這一特性直接決定了設備的現場可靠性和維護周期。
工作溫度范圍覆蓋-40℃至85℃,適應戶外、車載等極端環境。相比之下,消費級eMMC通常僅支持0-70℃。

3.2 Smart Function:讓存儲“開口說話”
米客方德SD NAND集成了Smart Function智能健康監測功能,可實時反饋:
- 總寫入數據量
- 壞塊數量
- 剩余使用壽命預估
- 正常/異常掉電次數
這一功能使運維團隊能夠提前預判存儲故障,進行預測性維護,避免因存儲問題導致的現場停機。
3.3 LGA-8封裝:小尺寸,大優勢
米客方德SD NAND采用LGA-8封裝,尺寸僅6×8mm,比eMMC小60%以上。2層PCB即可穩定工作,而eMMC通常需要4-6層板。這不僅節省了PCB空間,也降低了硬件成本。
3.4即貼即用:縮短開發周期
米客方德SD NAND兼容標準SD 2.0/3.0協議,支持SDIO和SPI接口。工程師可以直接使用MCU廠商提供的SD卡驅動,無需編寫復雜的NAND底層代碼。對于正在為eMMC斷供或SPI NAND調試發愁的團隊而言,這意味著一兩周就能完成替代驗證。
3.5高IOPS:小文件讀寫更高效
以8Gbit型號MKDV8GIL-AST為例,其讀/寫IOPS高達1915/141,能夠高效處理小容量文件的隨機讀寫請求。對于需要頻繁讀寫配置文件和日志的嵌入式設備,這一特性尤為重要。
2026年選型參考,如果容量需求較大且供應鏈條件成熟,可以選擇eMMC;如果團隊在NAND底層上有一定積累、項目周期相對寬裕,SPI NAND可以更好地控制成本;而SD NAND則更適合那些開發節奏快、團隊希望聚焦應用層而非底層調試、同時對工業級可靠性和數據保護有明確要求的項目。
2026年的嵌入式存儲市場,正在經歷一場由AI驅動的結構性重構。eMMC的“斷供”和SPI NAND的“難調”,讓工程師和采購陷入了兩難境地。而SD NAND作為被驗證的“第三選擇”,正在成為最大的變量。
對于正在為存儲選型發愁的團隊而言,將米客方德SD NAND納入評估范圍,不僅是在“備胎”和“難調”之間找到第三條路,更是在不確定的供應鏈環境中建立“確定性”的有效策略。
當別人還在為52周交期焦頭爛額時,你已經用SD NAND完成了替代驗證——這就是信息差的價值,也是2026年嵌入式存儲選型的正確姿勢。
-
