川土微電子全新一代CA-IS1200C系列通用隔離式運放，在繼承CA-IS1200經典性能基礎上，實現了從精度、功耗到集成度的全面進化：

精度代際跨越： 進一步優化失調電壓與增益誤差，讓測量更精準 。

功耗大幅縮減： 高邊電流降低逾 50%，顯著緩解系統發熱 。

設計極致緊湊： 新增窄體封裝，助力 PCB 實現更高功率密度 。

從性能的全面超越到封裝的靈活進階，CA-IS1200C 致力于為客戶打造更高效、更可靠的工業監測方案 。

01產品概述

CA-IS1200C是一款專為分流電阻式電流檢測設計的高精度隔離式運放。器件通過先進的電路設計和封裝設計，在全工作溫度范圍內保持測量的精度，采用二氧化硅(SiO2)作為隔離層，實現高壓域到低壓域的精密模擬信號采集。

器件支持3.3V/5V雙電源供電，具備高共模瞬態抗擾度(CMTI)，典型值達±150kV/μs，可在高噪聲、高壓大功率開關環境中穩定工作。同時內置輸入共模過壓檢測與高邊電源丟失故障輸出功能，便于系統診斷。

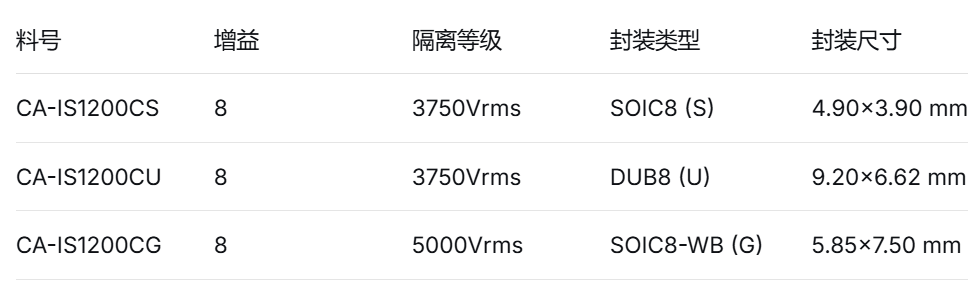

產品選型表：

02特性

差分輸入電壓范圍：±250 mV

固定初始增益：8

低輸入失調和溫漂：25°C時±1 mV(最大值)，±3.5 μV/°C(最大值)

低增益誤差和溫漂：25°C時±0.3%(最大值)，±50 ppm/°C(最大值)

低非線性度和溫漂：額定范圍內0.04%(典型值)，±1 ppm/°C(典型值)

高邊和低邊均支持3.3 V和5 V供電電壓

高共模瞬態抗擾度：±150 kV/μs(典型值)

寬工作溫度范圍：–40°C到125°C

多種封裝選項：SOIC8(S)、DUB8(U)、SOIC8-WB(G)

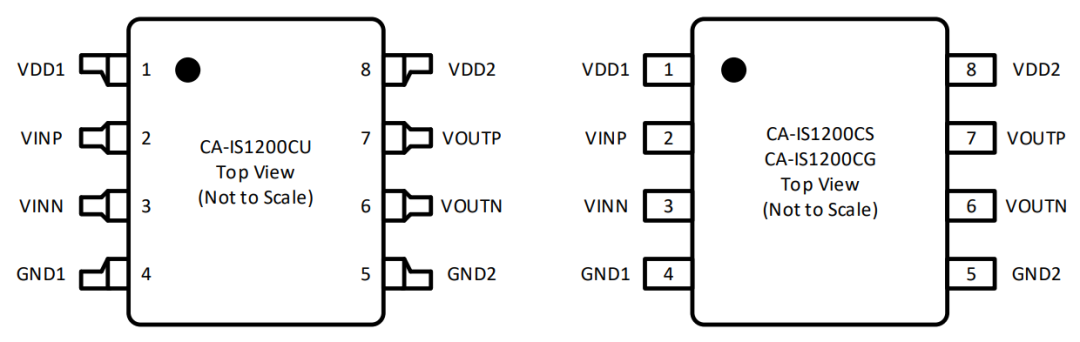

CA-IS1200C引腳圖

03典型應用場景

工業電機控制和驅動

三相電機相電流檢測，耐受高母線電壓和高共模瞬態噪聲

隔離式開關電

原邊電流采樣，為副邊控制器提供安全、準確的反饋信號

不間斷電源(UPS)

電池管理及逆變器電流監控，保障系統可靠性

高壓母線電壓檢測

利用低輸入漏電特性，配合外部電阻分壓實現電壓測量

其他需要隔離信號調理的場景

如光伏逆變器、充電樁、伺服驅動器等

CA-IS1200C是川土微電子在隔離運放領域的誠意升級之作。它不僅繼承了原系列的高隔離電壓、高CMTI、寬工作溫度等優點，更在精度、功耗、輸入漏電等關鍵指標上實現跨越式提升，同時提供窄體SOIC8封裝，助力客戶實現更緊湊、更高效、更可靠的設計。

樣品申請：

川土微電子已開放免費樣品申請與技術方案支持，助力您的產品快速落地。

申請通道：

訪問官網www.chipanalog.com提交需求，或聯系經銷商申請。
