一、測試背景

印刷電路板（PCB）是電子設備中最基礎、也是最關鍵的結構與功能載體，廣泛應用于電源模塊、功率電子、新能源電池管理系統及各類電子整機中。隨著器件功率密度持續提升，PCB在系統中的角色已不僅是電氣連接平臺，同時也直接參與器件的散熱過程，其導熱性能對熱路徑設計和系統可靠性具有重要影響。

對于以玻璃纖維增強樹脂（FR-4）或高頻材料為基材的 PCB 板，材料本身呈現明顯的層狀結構。相比傳統穩態測試方法，瞬態平面熱源法（TPS）在薄板材料測試中對制樣要求低、測試時間短，更適合用于 PCB 板等工程材料的等效導熱性能評估。

二、樣品信息

1. 樣品類型：PCB 板；

2. 基材結構：FR-4覆銅結構；

3. 厚度：1.45 mm；

4. 結構特征：多層板結構，覆銅層與基材交替分布；

5. 典型用途：承載與連接電子元器件，構成設備主要電路系統。

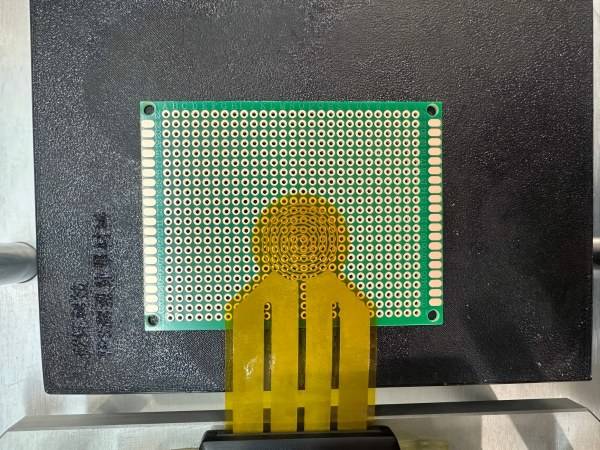

樣品與傳感器

三、測試方法與裝置

1. 主機型號：TPS-YH98；

2. 測量模式：平板 @ 雙面；

3. 測試目的：獲取PCB板在實際工程條件下的等效導熱系數。

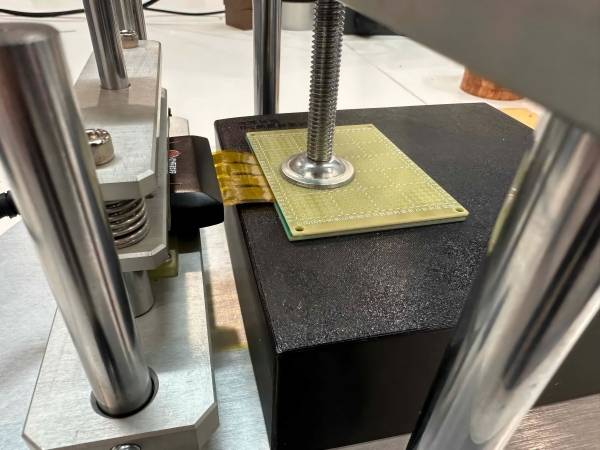

樣品裝夾

四、測試參數

1. 測試時間：10 s；

2. 加熱功率：0.5 W；

3. 測試環境：室溫條件。

五、測試結果與分析

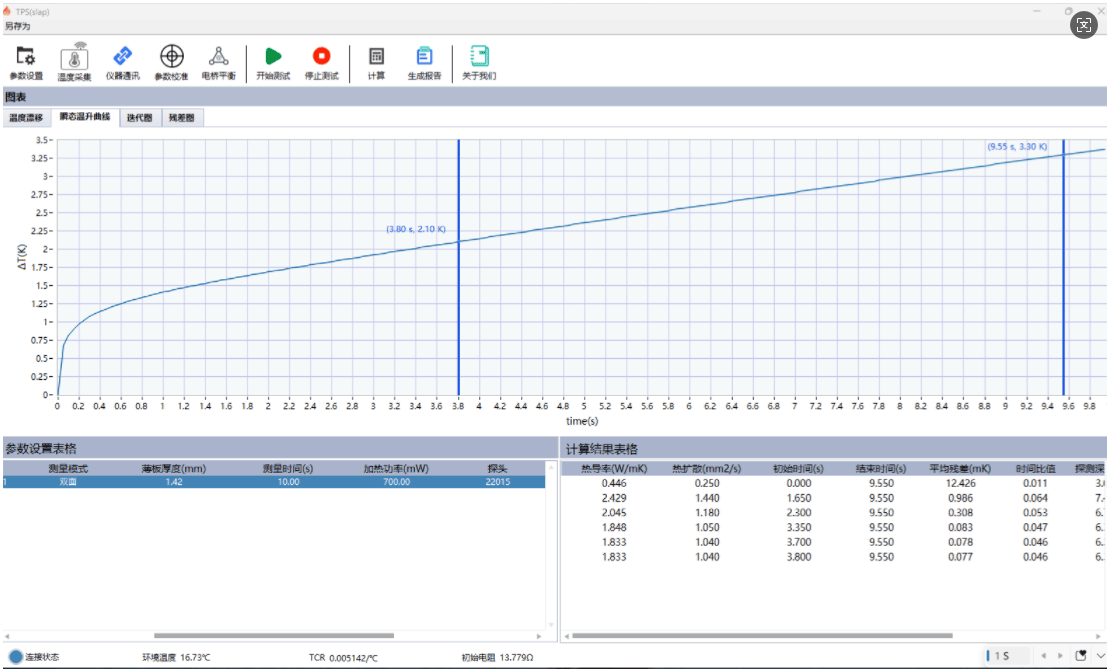

實驗結果

測試過程中溫升曲線連續平滑，無明顯噪聲或異常拐點，表明傳感器與樣品接觸狀態良好。對有效時間區間內的數據進行擬合計算，得到該P(yáng)CB板樣品的等效導熱系數為：

1.83 W/(m·K)

該數值反映了PCB板在多層覆銅與樹脂基材共同作用下的綜合導熱能力，符合FR-4類材料的典型導熱水平，可用于熱設計仿真輸入及不同板材方案之間的對比評估。
