前言

在快充適配器、光模塊、戶外電源這類追求小型化和高功率密度的設計中，工程師常常遇到一個令人困擾的現象。器件標稱的額定功率看起來足夠，但實際工作一段時間后，電阻發熱嚴重，MOSFET的殼溫超出預期，甚至出現早期失效。問題的根源并不在于器件本身，而在于設計者將室溫下的額定功率直接等同于實際工況下的可用功率。這兩者之間存在一條需要被準確理解的界限，而跨越這條界限的工具就是元器件的降額曲線。合科泰將闡述如何科學地使用降額曲線，在確保安全的前提下最大化利用元器件性能，從而實現可靠性與功率密度的平衡。

降額曲線解讀

降額曲線描述了元器件最大允許功耗隨環境溫度或殼溫升高而降低的變化趨勢，它是熱可靠性設計的基石。解讀這條曲線需要關注三個關鍵參數。

第一個是額定功率，通常標注在規格書的首頁，它指的是在特定參考溫度下器件所能承受的最大功耗。第二個是降額斜率，也就是曲線下降的陡峭程度。這個斜率直觀反映了器件對溫度變化的敏感度：斜率越陡，意味著溫度每升高一度，可用的功率損失就越多。第三個是最高結溫，它是曲線終點對應的溫度值，對于半導體器件而言，這是不可逾越的熱學極限。

理解這些參數需要借助一個基本的熱學關系，結溫等于殼溫(或環境溫度)加上功耗乘以熱阻。這個關系表明，功耗越大、熱阻越高或者環境溫度越高，結溫就上升得越顯著。降額曲線本質上是對這一關系的工程化呈現，它告訴設計者在給定的溫度條件下，器件還能安全消耗多少功率。

四步完成功率預算

以一個200W快充適配器內部用于輸出采樣和分壓的高壓厚膜電阻為例，可以具體展示功率預算的完整步驟。

第一步，需要估算電阻所在位置的實際最高環境溫度。

在快充適配器內部，由于變壓器、開關管等發熱元件的存在，局部溫度往往遠高于整機標稱的工作溫度。假設經過熱仿真或?qū)崪y(cè)，確定該電阻附近的環境溫度可達85℃。

第二步，查閱該電阻型號對應的降額曲線圖。

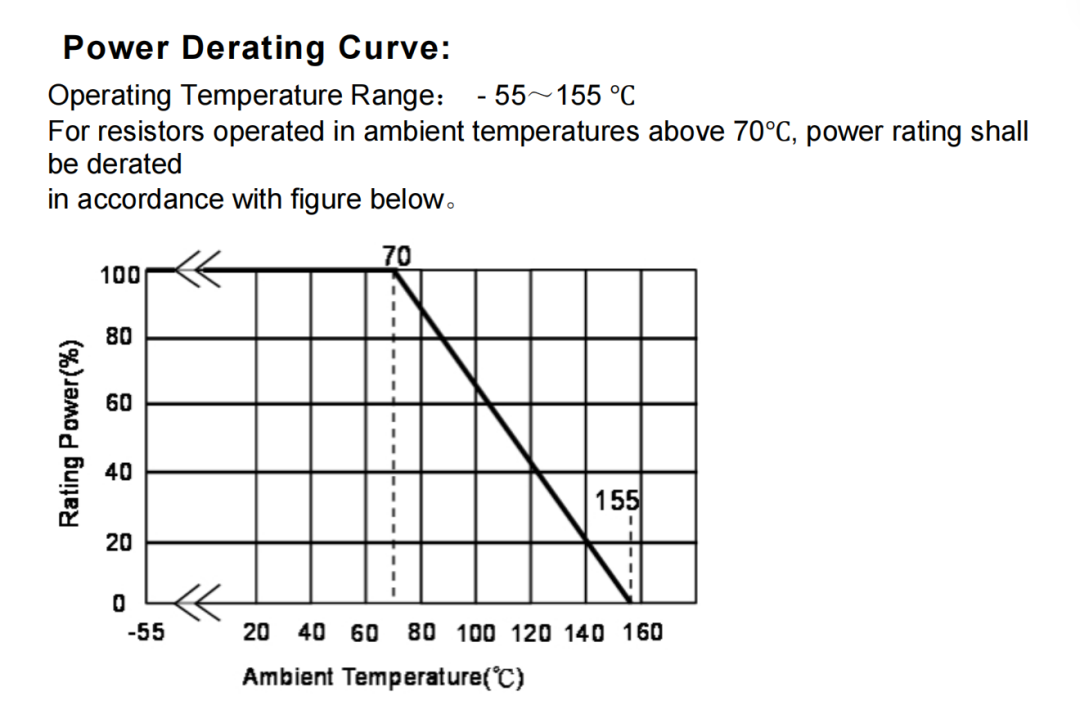

通常規格書中會給出一條功率隨溫度變化的折線：在25℃及以下時，可用功率為額定功率的100%;超過某個拐點后，可用功率開始線性下降。

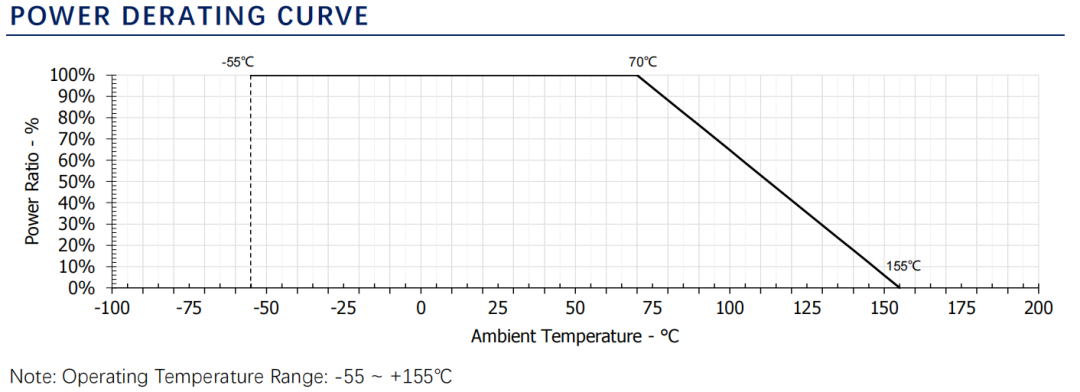

第三步，在橫坐標軸上找到85℃，垂直向上與曲線相交，交點對應的縱坐標值即為該溫度下的最大允許功耗。

例如，合科泰某系列1206封裝厚膜電阻的額定功率可達1W，但其降額曲線顯示在85℃時可用功率已降至0.6W。

第四步，計算電阻在實際電路中的預期功耗。

根據歐姆定律，由電壓和阻值可以算出。設計者必須確保實際功耗小于可用功率，并且通常建議留有30%以上的余量。

在實際操作中，有三個常見誤區需要警惕。第一個是忽略鄰近元器件的熱耦合。電阻旁邊的大功率器件會使局部溫度遠高于環境溫度，此時若仍以整機環境溫度作為參考，會導致功率預算失效。第二個是在密閉空間內使用基于良好通風條件的降額曲線。自然對流與強制風冷下的散熱能力差異很大，選錯曲線會直接導致過熱。第三個是對脈沖功率負載處理不當。降額曲線通常針對穩態功率，對于短時脈沖需要單獨評估瞬態熱阻抗，否則可能低估峰值結溫。

總結

降額曲線是連接元器件理論性能與實際應用不可或缺的工具。在功率密度競賽日益激烈的背景下，將熱管理和降額分析納入設計初期的考量，比在產品定型后再做補救要有效得多。對于正在應對具體熱設計挑戰的工程師而言，選擇專注于高功率密度器件的供應商，能夠在可靠性、性能和空間三者之間獲得更好的平衡。
