隨著AI技術與戶外演出深度融合，現代音響系統對功放的輸出功率、動態響應及環境適應性提出極致要求。電源與Class D/H類功放拓?fù)渥鳛?a target="_blank">音頻能量輸出的“心臟”，其核心功率開關器件MOSFET的選型直接決定系統效率、音質保真度、熱管理及長期可靠性。本文針對戶外演出對高功率、高效率、高穩定性的嚴苛需求，以場景化適配為核心，形成一套可落地的功率MOSFET優化選型方案。
一、核心選型原則與場景適配邏輯
（一）選型核心原則：四維協同適配

圖1: AI戶外演出音響功放方案功率器件型號推薦VBP16R90SE與VBGQA1105與VBFB17R05SE與VBP19R25S與VBM2101N與VB2610N與產品應用拓?fù)鋱D_01_total

MOSFET選型需圍繞電壓、損耗、封裝、可靠性四維協同適配，確保與系統工況精準匹配：
1. 電壓裕量充足：針對PFC級（~400V DC）與半橋/全橋功放級，額定耐壓預留≥30%裕量，應對電網波動及感性負載反峰，如400V總線優先選≥600V器件。
2. 低損耗與高頻特性?xún)?yōu)先：優先選擇低Rds(on)（降低導通損耗）、低Qg與低Coss（降低開關損耗）器件，適配大動態音頻信號的高頻開關需求，提升能效并降低散熱壓力。
3. 封裝匹配功率等級：大功率輸出級（>500W）選熱阻極低、電流能力強的TO247封裝；中等功率級或輔助電源選TO220/TO252等封裝，平衡散熱與裝配工藝。
4. 可靠性冗余：滿足長時間連續高負荷演出需求，關注高結溫能力、強抗沖擊性與長壽命設計，適配戶外溫差、潮濕及震動等惡劣環境。
（二）場景適配邏輯：按功放拓?fù)渑c功率等級分類
按功能分為三大核心場景：一是PFC與高壓DC-DC級（能量輸入），需高耐壓、高效率；二是Class D/H類功放輸出級（能量核心），需極低導通電阻、優異開關特性以保障音質；三是輔助管理與保護電路（系統支撐），需高集成度與快速響應，實現參數與需求精準匹配。
二、分場景MOSFET選型方案詳解
（一）場景1：PFC與高壓DC-DC級（800W-3000W）——能量輸入核心器件
此級處理交流整流后高壓，需承受高電壓應力并追求高效率轉換。
推薦型號：VBP16R90SE（N-MOS，600V，90A，TO247）
- 參數優勢：采用SJ_Deep-Trench技術，實現10V下Rds(on)低至18mΩ，90A連續電流能力滿足千瓦級輸入；TO247封裝提供優異散熱路徑，熱阻低。
- 適配價值：在400V總線PFC電路中導通損耗極低，支持高頻開關（如65kHz），整機輸入級效率可達98%以上，為后級功放提供穩定高效能量。
- 選型注意：確認系統最大輸入功率與峰值電流，預留充足裕量；需搭配高性能PFC控制器及足夠散熱器，柵極驅動電流需≥2A以快速開關。
（二）場景2：Class D/H類功放輸出級（500W-2000W/通道）——音頻能量核心器件
此級直接驅動揚聲器，要求極低的導通損耗與開關損耗以保障高保真與大動態。
推薦型號：VBGQA1105（N-MOS，100V，105A，DFN8(5x6)）

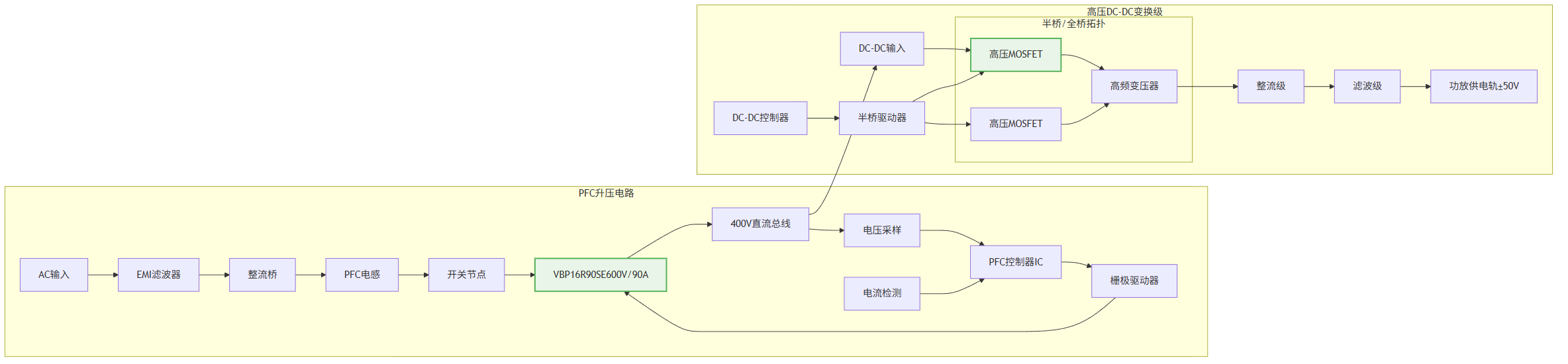

圖2: AI戶外演出音響功放方案功率器件型號推薦VBP16R90SE與VBGQA1105與VBFB17R05SE與VBP19R25S與VBM2101N與VB2610N與產品應用拓?fù)鋱D_02_pfc

- 參數優勢：采用先進SGT技術，10V下Rds(on)低至5.6mΩ，105A超大連續電流（峰值更高）可應對極低阻抗負載（如2Ω）；DFN8封裝寄生電感極小，利于高頻（>300kHz）開關并減少振鈴。
- 適配價值：在±50V供電的H類或Class D功放中，極低的Rds(on)顯著降低導通損耗，提升輸出效率至95%以上，減少熱量產生，保障音頻信號純凈度與動態范圍。
- 選型注意：精確計算輸出峰值電流（考慮負載阻抗與節目素材），確保余量；DFN封裝需底部大面積敷銅并連接散熱器，對PCB設計和焊接工藝要求高。
（三）場景3：輔助電源與智能保護開關——系統支撐器件
用于低壓輔助電源（如DSP、風扇供電）及揚聲器保護繼電器驅動，需可靠性與快速響應。
推薦型號：VBM2101N（P-MOS，-100V，-100A，TO220）
- 參數優勢：-100V耐壓提供高裕度，10V下Rds(on)僅11mΩ，導通壓降極低；TO220封裝易于安裝散熱，-100A大電流能力可直接用于大電流路徑開關或同步整流。
- 適配價值：作為高側開關用于智能電源序列管理或揚聲器直流保護電路，響應快、損耗小，提升系統整體可靠性并實現節能待機。
- 選型注意：用于高側開關時需注意電平轉換驅動設計；根據實際電流（如風扇、控制電路）選擇，通常工作在額定電流30%-70%區間以?xún)?yōu)化溫升。
三、系統級設計實施要點
（一）驅動電路設計：匹配器件特性
1. VBP16R90SE：配套專用高壓柵極驅動IC（如IRS21844），驅動電阻需小以減少開關時間，并增加米勒鉗位防止誤導通。
2. VBGQA1105：需選用高速、大電流驅動能力的Class D功放專用驅動芯片（如IRS2092），優化柵極回路布局以最小化寄生電感。
3. VBM2101N：可采用專用MOSFET驅動IC或分立推挽電路進行高側驅動，確保快速開通與關斷。
（二）熱管理設計：分級強化散熱
1. VBP16R90SE與VBGQA1105：為核心發熱器件，必須安裝于大型散熱器上，并采用導熱硅脂填充間隙。PCB上需設計多散熱過孔及大面積銅箔協助導熱。
2. VBM2101N：根據實際電流決定散熱規模，中等電流下配合小型散熱片或依靠PCB敷銅即可。
整機需設計強制風冷系統，風道需直接吹向功率器件散熱器，并具備溫控調速功能。

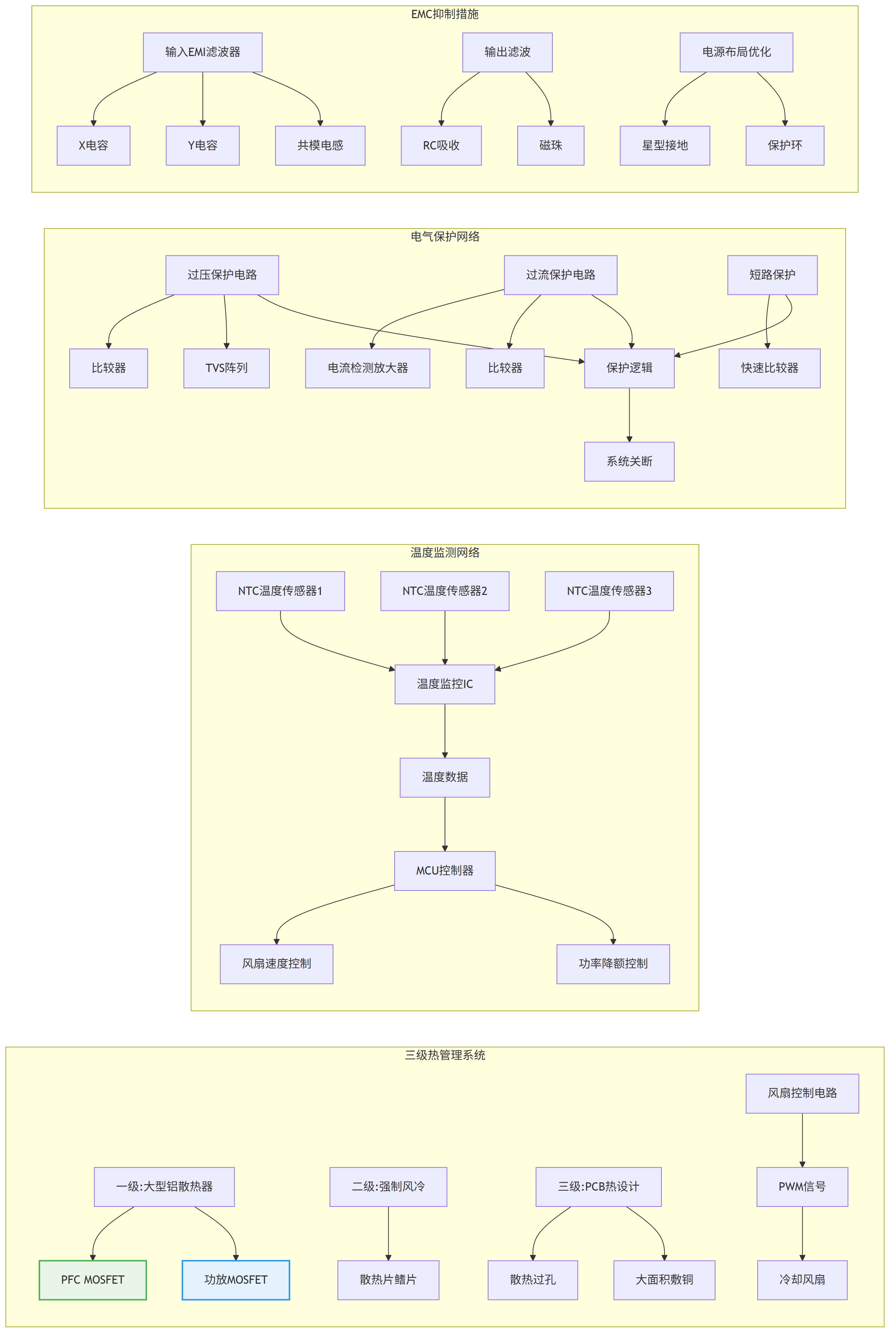

圖3: AI戶外演出音響功放方案功率器件型號推薦VBP16R90SE與VBGQA1105與VBFB17R05SE與VBP19R25S與VBM2101N與VB2610N與產品應用拓?fù)鋱D_03_amp

（三）EMC與可靠性保障
1. EMC抑制
- 1. 輸入級（VBP16R90SE所在電路）需加入X/Y電容、共模電感及壓敏電阻構成EMI濾波器。
- 2. 輸出級（VBGQA1105所在電路）的功率走線應短而寬，輸出可串聯磁珠并并聯RC snubber網絡以抑制高頻輻射。
- 3. PCB嚴格分區，數字地、模擬地、功率地單點連接，采用多層板設計。
2. 可靠性防護
- 1. 降額設計：最壞工況（高溫、高輸入電壓）下，電壓、電流均需降額使用，如VBP16R90SE在85℃環境下載流能力應降額至70%以下。
- 2. 過流/過溫/過壓保護：輸出級需設置精準的過流檢測與短路保護電路；所有功率器件附近布置NTC進行溫度監控。
- 3. 浪涌與靜電防護：電源輸入端設置MOV及氣體放電管；敏感MOSFET柵極可串聯電阻并并聯TVS。
四、方案核心價值與優化建議
（一）核心價值

圖4: AI戶外演出音響功放方案功率器件型號推薦VBP16R90SE與VBGQA1105與VBFB17R05SE與VBP19R25S與VBM2101N與VB2610N與產品應用拓?fù)鋱D_04_thermal

1. 極致能效與音質：高壓級與輸出級低損耗器件組合，使整機效率突破90%，減少熱能排放，同時為高保真音頻還原奠定基礎。
2. 高功率密度與可靠性：采用高性能封裝與技術，在有限空間內實現千瓦級功率輸出，并滿足戶外長時間嚴苛工況。
3. 系統智能化與保護完善：支撐智能電源管理與快速保護功能，提升系統穩定性和用戶體驗。
（二）優化建議
1. 功率適配：>3000W系統PFC級可并聯VBP16R90SE或選用耐壓更高的VBP19R25S（900V）；中功率功放輸出級可選用VBFB17R05SE（700V/5A）用于高壓部分。
2. 集成度升級：對于多通道中等功率系統，可考慮采用集成驅動與保護的功率模塊以簡化設計。
3. 特殊場景：對于移動式或空間極度受限的設備，可評估采用VBGQA1105的DFN封裝以實現更緊湊布局，但需強化散熱設計。
4. 輔助電路優化：低壓小電流開關可選用SOT23封裝的VB2610N以節省空間。
功率MOSFET選型是戶外演出音響功放實現高功率、高保真、高可靠性的核心。本場景化方案通過精準匹配拓?fù)渑c功率需求，結合系統級熱、EMC及防護設計，為研發提供全面技術參考。未來可探索寬禁帶器件（如GaN）在超高頻Class D功放中的應用，助力打造下一代極致性能的戶外音頻系統，震撼每一場視聽盛宴。
