隨著服務器架構加速向48V供電系統演進，東芝推出一款面向1.6kW服務器的LLC諧振AC-DC轉換器參考設計。該方案集成東芝新一代功率MOSFET與SiC肖特基勢壘二極管，在實現高轉換效率的同時，完美適配1U服務器機架的空間要求。

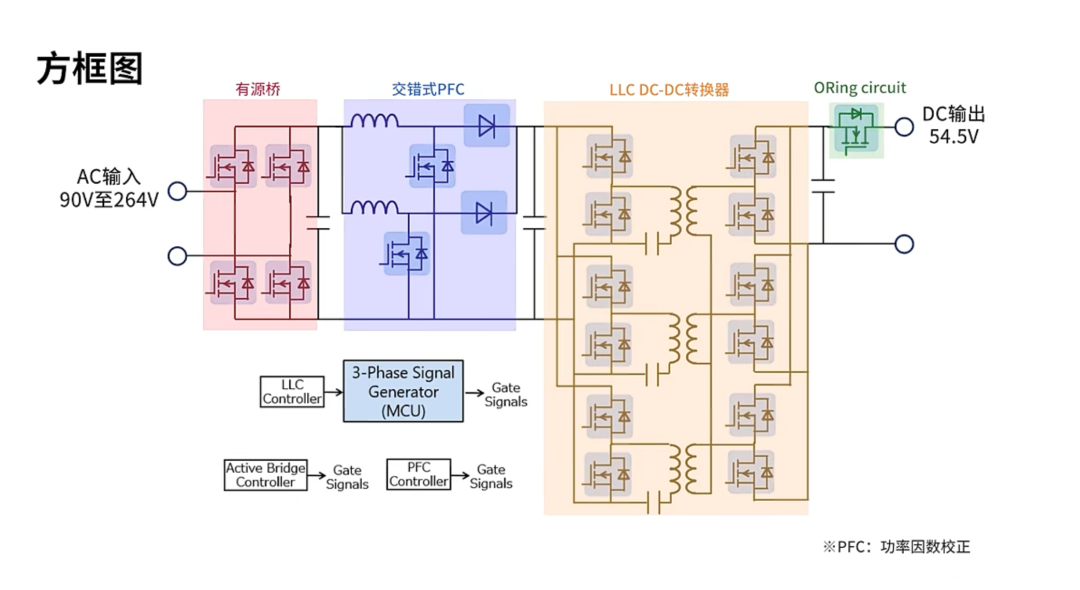

該設計由有源橋電路、交錯式PFC電路、三相LLC DC-DC轉換器及ORing輸出電路構成：

有源橋采用4顆TK024N60Z1功率MOSFET；

交錯式PFC以TK080N60Z1為開關器件，并搭配TRS8E65H SiC SBD作為升壓二極管；

LLC DC-DC轉換器原邊使用6顆TK125A60Z1，副邊同步整流采用6顆TPH2R408QM；

ORing 輸出電路同樣基于TPH2R408QM搭建。

全系統各功率級由搭載ARM內核的32位MCU TMPM372FWUG統一控制，運行精準、穩定可靠。

該參考設計專為48V服務器優化打造，在230V輸入、800W負載條件下，轉換效率高達97.6%，性能超越80 Plus鉑金級標準。憑借核心器件的創新突破與高效的強制風冷散熱設計，實現高效率與小體積雙重突破。
