隨著分布式新能源滲透率的持續提升、微電網運行場景的不斷拓展，“源、儲、荷、網”各單元的協同調控難度顯著增加，對控制架構的靈活性、可靠性與高效性提出了更高要求。微電網主從控制架構作為一種兼顧“全局優化”與“本地響應”的經典控制模式，核心邏輯是構建“主控制器統籌調度、從控制器分布式執行”的協同體系，打破傳統集中式控制響應滯后、分布式控制無序運行的局限，實現微電網安全穩定、高效經濟的運行目標。《微電網主從控制架構：集中式調度與分布式執行的協同機制》重點聚焦主從架構的核心構成、集中式調度與分布式執行的功能定位，深入解析二者協同運行的內在邏輯與實現路徑，為微電網控制架構的設計與落地提供理論支撐與實操參考。

一、微電網主從控制架構的核心內涵與設計價值

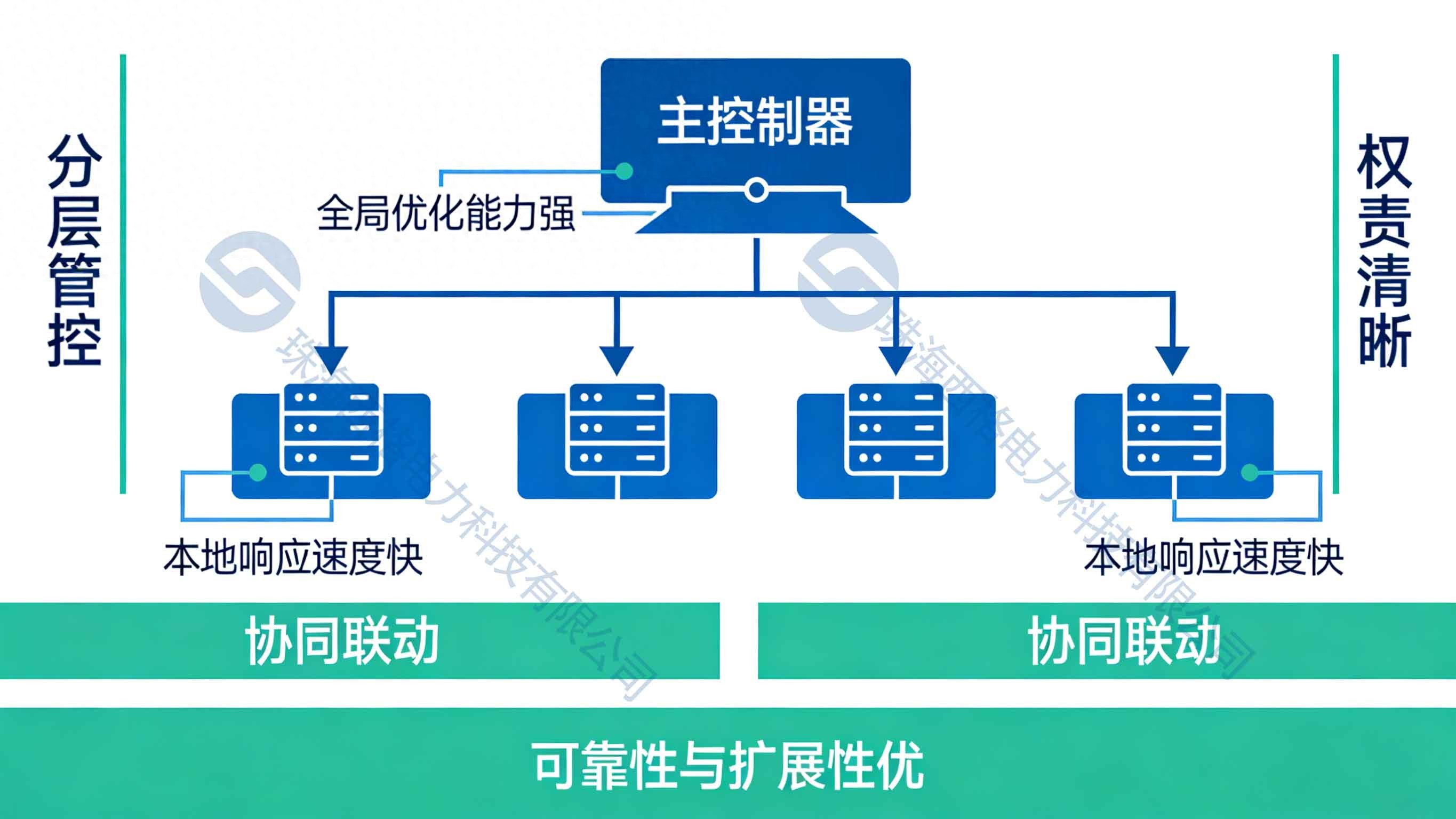

微電網主從控制架構的本質是“分層管控、權責清晰、協同聯動”，以主控制器為核心調度中樞，以從控制器為終端執行載體，通過標準化的通信鏈路與協同規則，實現集中式調度指令與分布式執行動作的精準匹配，兼顧全局優化與本地靈活性。與分層分布式控制架構側重“層級協同”不同，主從控制架構更突出“主從聯動”，主控制器主導全局決策，從控制器專注本地執行，二者形成“決策-執行-反饋-優化”的閉環管控，既解決了集中式控制中單一節點故障影響全局的痛點，又彌補了分布式控制中缺乏統一調度、易出現供需失衡的短板。

從設計價值來看，主從控制架構的核心優勢體現在三個方面：

• 一是全局優化能力強 ，主控制器可統籌微電網所有單元的運行數據，制定全局最優調度策略，實現能量平衡、成本優化與電能質量管控的統一；
• 二是本地響應速度快 ，從控制器可自主應對本地工況突變（如光伏出力波動、負荷突增），無需等待主控制器指令，提升系統抗干擾能力；
• 三是可靠性與擴展性優 ，主從架構權責清晰，單一從控制器故障不影響全局運行，新增設備僅需接入對應從控制器，無需重構整個控制體系，適配微電網規模拓展與技術升級需求。

微電網主從控制架構的核心構成包括三大模塊：主控制器（集中式調度核心）、從控制器（分布式執行終端）、通信與協同接口（聯動保障）。其中，主控制器與從控制器是架構的核心，通信與協同接口是二者實現協同的關鍵，三者有機融合，構成完整的主從控制體系，為集中式調度與分布式執行的協同運行提供支撐。

二、主從控制架構的核心構成：集中式調度與分布式執行的定位與功能

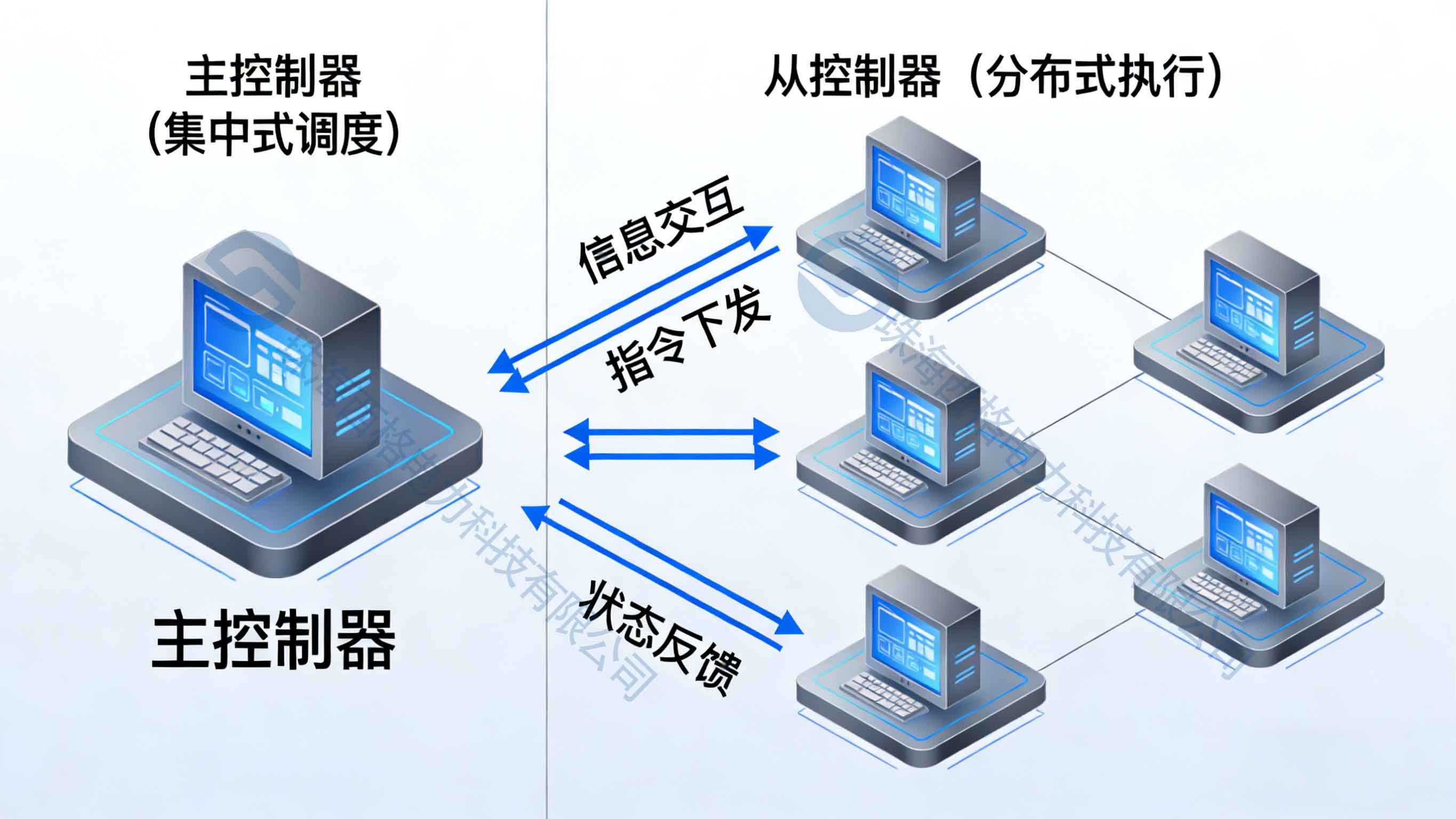

微電網主從控制架構的核心邏輯是“主調度、從執行”，集中式調度（主控制器）與分布式執行（從控制器）各司其職、權責分明，既獨立運行又深度協同，共同保障微電網的穩定高效運行。二者的定位、功能與技術支撐存在明確差異，卻又形成互補聯動的格局。

（一）集中式調度：主控制器主導的全局決策核心

集中式調度以主控制器為核心載體，是主從控制架構的“大腦”，核心定位是統籌全局、制定策略、協調聯動，負責微電網系統級的優化調度與管控，不直接干預單個設備的具體運行，重點聚焦全局目標的實現。其核心功能主要包括四個方面：

1. 全局狀態監測與評估 ：主控制器通過通信網絡，實時采集所有從控制器上傳的運行數據，涵蓋分布式電源出力、儲能系統狀態、負荷需求、配電網絡參數、電能質量指標等，全面掌握微電網整體運行狀態，識別運行隱患與供需失衡風險，為調度決策提供數據支撐。

2. 全局優化調度決策 ：結合微電網運行約束（供電可靠性、電能質量、環保要求、經濟目標等），采用優化算法（如混合整數規劃、模型預測控制等），制定中長期與短期調度策略，明確各從控制器的運行目標（如電源出力計劃、儲能充放電指令、負荷調控要求），實現能量平衡、成本最小化與效益最大化的全局目標。

3. 模式切換與協同管控 ：負責微電網并網與離網模式的平滑切換，協調微電網與大電網的能量交互；同時統籌各從控制器的運行，當出現全局供需失衡、設備故障等異常情況時，動態調整調度指令，確保系統穩定運行。

4. 數據匯總與反饋優化 ：匯總各從控制器的執行反饋數據，評估調度指令的執行效果，結合微電網運行工況的變化，動態優化調度策略，形成“決策-執行-反饋-優化”的閉環調度機制，提升調度精度與效率。

集中式調度的核心技術支撐是能量管理系統（EMS）與高速數據處理技術，主控制器需具備強大的數據分析、決策優化與指令下發能力，確保調度策略的科學性與及時性。

（二）分布式執行：從控制器主導的終端落地載體

分布式執行以從控制器為核心載體，是主從控制架構的“手腳”，核心定位是精準執行主控制器的調度指令，同時自主應對本地工況突變，實現單個或局部單元的精細化管控，為全局調度目標的落地提供終端保障。從控制器通常按功能單元劃分（如光伏從控制器、儲能從控制器、負荷從控制器、配電從控制器），每個從控制器對應一類或一組設備，其核心功能主要包括三個方面：

1. 指令解析與精準執行 ：接收主控制器下發的調度指令，結合本地設備的運行特性，將全局指令拆解為具體的設備控制指令（如光伏逆變器的功率調節、儲能系統的充放電控制、負荷的啟停調控），確保指令執行的精準性與及時性。

2. 本地自主調控與故障響應 ：當主控制器指令滯后、通信中斷或本地出現突發工況（如光照突變導致光伏出力驟降、局部負荷突增）時，從控制器可依托本地監測數據，自主調整設備運行狀態，保障局部單元的能量平衡與安全運行；當設備出現故障時，快速執行故障隔離、停機保護等指令，避免故障擴大，同時將故障信息反饋至主控制器。

3. 本地數據采集與反饋 ：實時采集本地設備的運行數據（如電壓、電流、功率、運行狀態等），經過初步處理后上傳至主控制器，為全局調度決策提供精準的本地數據支撐，確保主控制器能夠全面掌握系統運行狀態。

分布式執行的核心技術支撐是本地控制器、傳感器與邊緣計算技術，從控制器需具備快速響應、自主決策與精準控制的能力，兼顧執行精度與本地靈活性。

三、集中式調度與分布式執行的協同機制：核心邏輯與實現路徑

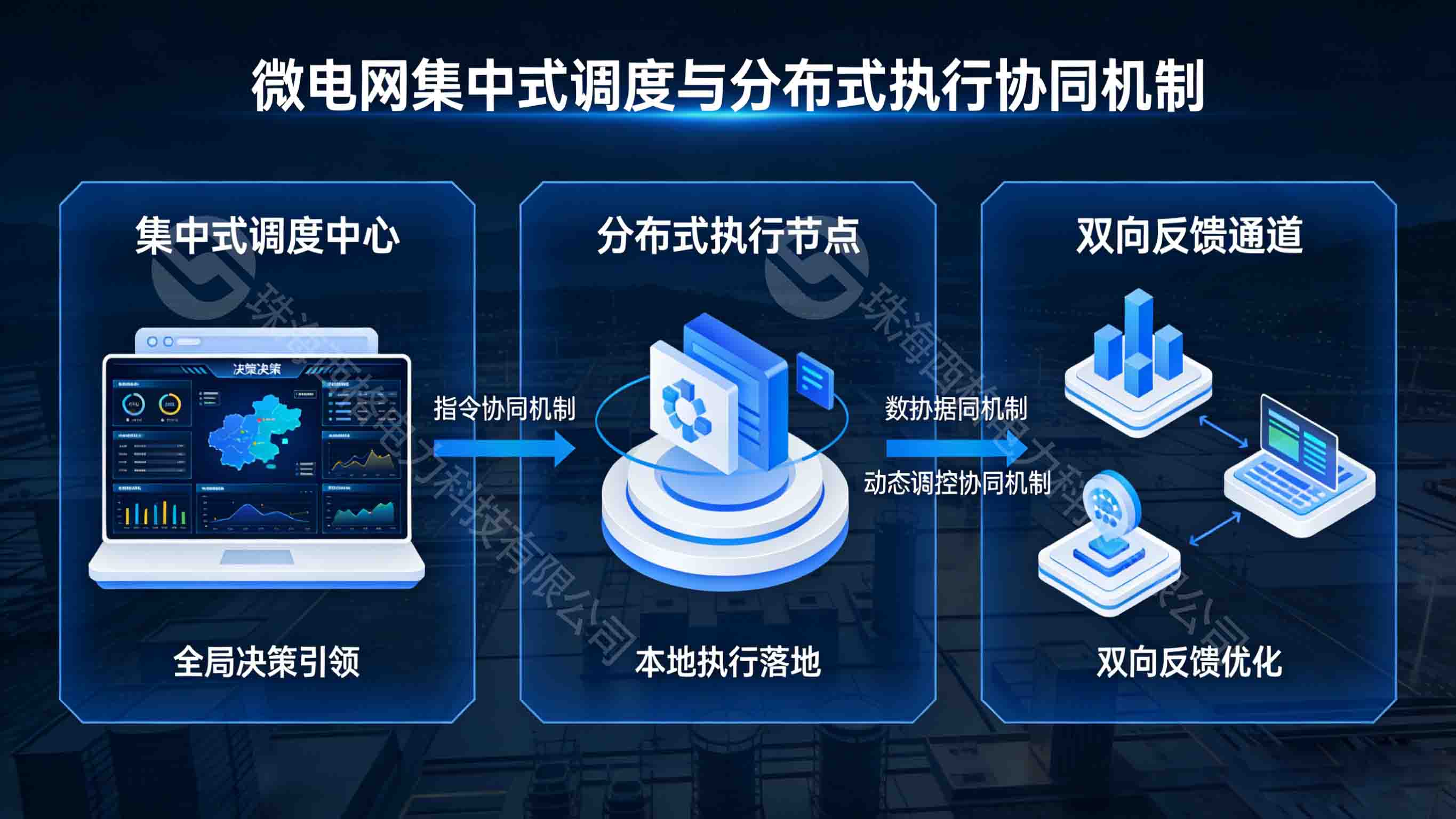

集中式調度與分布式執行的協同運行，是微電網主從控制架構的核心靈魂，其核心邏輯是“全局決策引領、本地執行落地、雙向反饋優化”，通過標準化的協同規則、高效的通信支撐與動態的調控機制，實現二者的無縫聯動，既確保全局優化目標的實現，又兼顧本地工況的靈活性。具體協同機制主要體現在三個層面，形成完整的閉環協同體系。

（一）指令協同機制：從全局到本地的精準傳導

指令協同是協同機制的基礎，核心是實現主控制器調度指令與從控制器執行指令的精準匹配與高效傳導。主控制器根據全局運行目標，制定統一的調度指令，通過通信網絡下發至各從控制器；各從控制器接收指令后，結合本地設備特性與運行工況，進行指令拆解與適配，將全局指令轉化為可直接執行的設備控制指令，確保指令執行的針對性與可行性。例如，主控制器下達“儲能系統充電”的全局指令后，儲能從控制器會結合當前儲能SOC（State of Charge）、光伏出力情況，拆解為具體的充電功率、充電時長指令，精準控制儲能系統運行。

同時，建立指令優先級機制，當主控制器指令與本地自主調控指令沖突時，優先保障系統安全，若本地工況突發異常（如設備故障、電能質量超標），從控制器可先執行本地保護指令，再將異常情況反饋至主控制器，待主控制器調整調度指令后，再執行新的全局指令，實現“全局優化與本地安全”的平衡。

（二）數據協同機制：從本地到全局的雙向反饋

數據協同是協同機制的核心支撐，核心是實現主控制器與從控制器之間的數據實時交互與雙向反饋，確保調度決策的科學性與執行效果的可追溯。一方面，從控制器實時采集本地設備運行數據，經過初步篩選、處理后，上傳至主控制器，為主控制器的全局狀態評估、調度策略優化提供精準數據支撐；另一方面，主控制器將優化后的調度指令、系統運行狀態等數據，實時下發至各從控制器，確保從控制器能夠及時掌握全局運行目標，調整執行策略。

為提升數據協同效率，需構建高速、可靠、安全的通信網絡，采用“5G+光纖通信”的混合通信模式，確保數據傳輸?shù)膶崟r性與準確性；同時建立數據標準化機制，統一數據格式與傳輸協議，避免因數據不兼容導致的協同失效，實現主從控制器之間的數據無縫交互。

（三）動態調控協同機制：應對工況變化的自適應優化

動態調控協同是協同機制的關鍵，核心是實現集中式調度與分布式執行的自適應聯動，應對微電網運行工況的隨機性與波動性。當微電網運行工況發生變化（如光伏出力突變、負荷波動、設備故障）時，從控制器首先自主響應，快速調整本地設備運行狀態，緩解工況變化帶來的沖擊，同時將工況變化數據反饋至主控制器；主控制器根據反饋數據，快速評估全局運行狀態，優化調整調度策略，下發新的調度指令；各從控制器接收新指令后，調整執行動作，形成“工況變化→本地響應→數據反饋→全局優化→指令更新→執行調整”的動態協同閉環。

例如，當光照驟降導致光伏出力大幅下降時，光伏從控制器首先反饋出力異常數據，儲能從控制器自主啟動放電模式，補充功率缺口，保障局部能量平衡；主控制器接收異常數據后，評估全局供需狀態，調整其他電源出力計劃與儲能充放電策略，確保微電網整體能量平衡，實現集中調度與分布式執行的動態協同。

四、主從控制架構協同運行的關鍵保障

集中式調度與分布式執行的高效協同，離不開通信支撐、算法優化、故障隔離三大關鍵保障，確保協同機制的穩定性、可靠性與高效性。

• 一是通信網絡保障，構建冗余通信體系，避免單一通信鏈路故障導致的協同中斷，同時采用加密技術，保障數據傳輸安全，確保指令與數據的實時、準確交互；
• 二是控制算法優化，主控制器優化全局調度算法，提升決策精度與響應速度，從控制器優化本地控制算法，提升執行精度與自主調控能力，確保二者協同的精準性；
• 三是故障隔離保障，建立主從控制器故障隔離機制，當主控制器出現故障時，各從控制器可自主協同運行，保障微電網基本運行；當某一從控制器出現故障時，快速隔離故障單元，不影響其他從控制器與主控制器的協同運行，提升系統可靠性。

微電網主從控制架構的核心價值，在于通過集中式調度與分布式執行的協同聯動，實現“全局優化與本地靈活”的有機統一，破解了傳統控制模式的局限，為微電網安全穩定、高效經濟運行提供了可靠的控制支撐。集中式調度主導全局決策，確保微電網整體運行目標的實現；分布式執行專注本地落地，提升系統的響應速度與抗干擾能力，二者通過指令協同、數據協同、動態調控協同，形成閉環管控體系，構成主從控制架構的核心競爭力。

隨著新能源技術、智能化技術、通信技術的不斷迭代，微電網主從控制架構的協同機制也將持續優化。未來，將通過融合人工智能、數字孿生等技術，提升主控制器的全局決策能力與從控制器的自主調控能力，完善協同規則，推動主從協同向“自適應、自優化”升級，進一步提升微電網的運行效率與可靠性，為微電網的規模化推廣與高質量發展提供重要支撐，助力能源轉型與“雙碳”目標的實現。
