電子發燒友網綜合報道，隨著人形機器人從“能動”向“靈巧”跨越，其設計面臨著極高的空間約束與性能要求。面對高功率密度、高頻響應及微型化的需求。諧波磁場電機（Harmonic Field Motor）與氮化鎵（GaN）驅動技術成為當前行業前沿的兩大核心技術，正在重塑機器人的硬件架構。

上文介紹了諧波磁場電機在人形機器人領域的技術優勢，以及企業進展。本期內容將介紹氮化鎵（GaN）驅動技術在人形機器人領域的落地情況。

GaN（氮化鎵）驅動技術：高頻高效的電力電子革命

氮化鎵（GaN）是第三代半導體材料的代表。眾所周知，相比傳統的硅（Si）材料，GaN擁有更寬的禁帶寬度、更高的電子遷移率和更強的擊穿電場強度。這些物理特性使得基于氮化鎵的功率器件能夠在更高電壓、更高頻率和更高溫度條件下穩定工作，同時保持更低的能量損耗。

具體來看，GaN驅動技術具備以下特點：

一是超高開關頻率： GaN器件的開關速度可比硅基MOSFET快10倍甚至100倍。相比傳統硅基器件通常在20kHz-100kHz的開關頻率，GaN可輕松實現100kHz以上的高頻運行，部分先進方案（如中科阿爾法）甚至可達MHz級別，例如中科阿爾法發布了一款基于氮化鎵（GaN）驅動的機器人關節模組（型號：ZK-RI0--PRO--B），開關頻率2MHz，同時支持10ns級快速開關特性，比傳統硅基MOSFET方案提升40%，溫升ΔT≤25K@滿載。

二是極低寄生參數，GaN器件具有更小的柵極電容（Cg）和輸出電容（Coss），使得開關過程中的電荷充放電時間大幅縮短，這也是其開關速度高的原因之一。

三是低導通電阻、高溫耐受： GaN材料的單位面積導通電阻（RDS(on)）更低，在相同電流下產生的熱量更少。氮矽科技的數據指出，GaN的導通電阻能夠比同規格的硅MOSFET低50%以上。可承受150℃以上的溫度。

四是小型化與輕量化：高頻特性使得外圍的磁性元件（電感、變壓器）和散熱器體積大幅縮小。

參考德州儀器提供的用于人形機器人手臂關節的TIDA-01629（基于MOSFET）與TIDA-010936（基于GaN）兩款參考設計。如下圖所示，在實現同等功率等級的前提下，得益于氮化鎵器件更低的比導通電阻以及柵極驅動器的集成化設計，其功率級占板面積實現了大幅縮減：傳統MOSFET方案：占用面積約為720mm2。氮化鎵方案：占用面積僅為320mm2。

這意味著整個功率器件的芯片面積減少了50%以上，極大地提升了功率密度。


用于 GaN 功率級參考設計板尺寸對比（圖源：德州儀器）

作為“移動智能體”，人形機器人面臨空間、能耗、性能三者之間的物理矛盾，傳統硅基（Si）器件在用于高度集成、動態響應要求極高的場景時，逐漸觸及物理極限。恰好此時，GaN技術已經逐漸成熟，并且在汽車電子等多個應用領域進入快速導入階段。技術的成熟與市場的需求，成為GaN技術落地人形機器人領域的機遇之一。

在人形機器人領域，GaN驅動技術主要指利用GaN功率器件（如GaN HEMT）替代傳統的硅基MOSFET，構建電機驅動逆變器和電源管理系統。其核心在于利用GaN的高頻開關特性，解決傳統硅基器件在功率密度和效率上的物理瓶頸。

在靈巧手中，相比傳統MOSFET，GaN驅動技術讓伺服驅動器小型化。它使得驅動器可以直接集成在電機內部（一體化關節），甚至直接集成在靈巧手的掌骨電路板上。高頻開關不僅提升了能效，更重要的是它能讓電流環的響應速度提升一個數量級，實現對電機扭矩的微秒級精準控制，消除手指抖動，實現細膩的力控抓取。

在人形機器人的電機控制中，GaN驅動技術主要作用于逆變器環節，將直流電轉換為三相交流電驅動電機。相較于傳統硅基 MOSFET，GaN HEMT 憑借其在高頻、高效、高功率密度方面的物理特性，成為人形機器人電機驅動的理想選擇，其核心作用包括：

一是GaN 的高開關頻率顯著提升了轉矩控制的帶寬，大幅降低轉矩脈動，使機器人的動作更加平滑、精準。德州儀器表示，氮化鎵期間可以在高PWM頻率下以低損耗實現更高精度的電機控制。

二是高功率密度：優異的器件品質因數（FoM）支持驅動器的小型化設計，解決了機器人關節空間受限的痛點，為電池和傳感器騰出空間，推動驅動器向“驅控一體”甚至“關節模組一體化”發展。例如，英諾賽科的100V氮化鎵芯片方案應用于人形機器人關節驅動時，能夠讓電源模塊體積減小30%。

三是續航與散熱的優化：開關速度提升 10 倍以上，有效降低了電機繞組的銅損與鐵芯的鐵損，顯著提升系統整體效率。在相同負載下，GaN 方案發熱量更低， 電源轉換效率提升至98.5%以上，直接延長了機器人的電池續航時間。

GaN推動關節模組機電一體化，單臺機器人用量將破1000顆

市場調研機構IDC預測，2025年全球人形機器人出貨量近1.8萬臺，同比增長約508%。另有數據顯示，2025年全球人形機器人全年訂單數量超過50筆，訂單總金額超過45億元，頭部企業訂單總額紛紛邁入“億元俱樂部”。

與此同時，中國具身智能企業（即人形機器人及AI實體化企業）出現“IP化”與“年輕化”的特點。中國機器人峰會主席、原科技部高技術研究發展中心研究員劉進長在全球機器人開發選品選型服務中心重磅啟用活動上分享了一組數據：

目前，國內估值超過100億元人民幣的頭部具身智能企業約有12家，它們主要分布在北京、上海、杭州和深圳。排名前三的企業分別是：銀河通用：估值超200億元，居榜首。智元機器人：估值超150億元，位列第二。宇樹科技：估值超120億元，排名第三。此外還有靈心巧手、星動紀元、逐際動力、帕西尼感知科技等。

?
圖：電子發燒友網攝

隨著人形機器人產業從實驗室研發階段邁向規模化量產的臨界點，作為核心部件的GaN電機驅動市場正蓄勢待發，有望迎來爆發式增長。據行業預測，未來五年內，該細分市場的復合年增長率或將突破700%。

對此，英諾賽科董事長駱薇薇也曾給出樂觀預期：“到2030年，全球氮化鎵功率半導體的市場規模將達到500億元。”

隨著GaN驅動技術的成熟，機器人的伺服驅動器與關節模組也在持續演進。

傳統的機器人架構普遍采用“中央控制器+分立驅動器”的模式。在這種體系下，龐大的控制柜通過復雜的線束與各個關節相連，不僅導致整機線束繁雜、重量增加，而且長距離的信號傳輸極易受到電磁干擾，限制了機器人動態響應的精度與速度。

GaN技術的應用，讓機器人邁向“分布式智能關節”的全新架構。得益于GaN器件高頻、高效及耐高壓的特性，伺服驅動器實現了從分立元件向高度集成化的跨越。

例如EPC公司推出的用于人形機器人關節基于 GaN 的電機驅動參考設計EPC91118方案，它成功將電源、驅動、控制及傳感功能濃縮于硬幣大小的模塊之中，極大地縮減了硬件體積。這種體積上的突破，官方表示，這是首個集成GaN IC技術到人形機器人電機關節的商用參考設計。該產品的發布也推動了關節模組“機電一體化”的實現。

?
EPC91118的頂視圖和底視圖（圖源EPC公司）

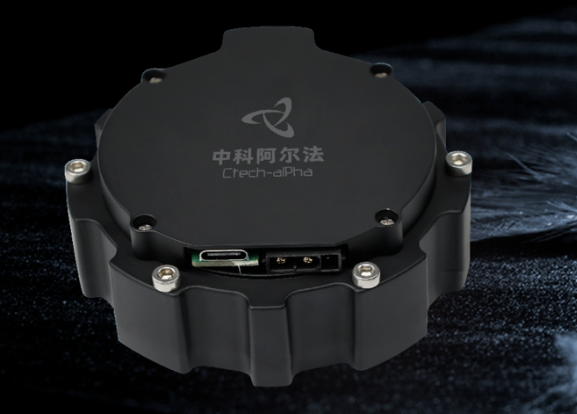

又如中科阿爾法的智能關節模組，將氮化鎵驅動器直接嵌入電機內部，采用了陣列GaN HEMT器件，集成AM數字驅動、GaN陣列、ADC 17bit磁編碼多源傳感器，這種設計不僅形成了即插即用的標準化智能單元，大幅降低了整機廠商的裝配難度與線束成本，更讓機器人擁有了更輕盈的軀體和更敏捷的反應能力，為高動態運動奠定了堅實的硬件基礎。


?
氮化鎵驅動器機器人關節模組（圖源中科阿爾法）

目前，從特斯拉Optimus，到國內的智元機器人、宇樹科技、樂聚機器人等機器人產品均逐漸采用GaN驅動方案。

特斯拉Optimus機器人采用氮化鎵伺服驅動器，提升了運動能力、步姿流暢度，以及靈巧手操作精度。

上海智元機器人率先在數百臺量產機型中規模化應用英諾賽科GaN器件。該方案通過在脖子、手肘等關鍵部位的3個關節電機（每電機集成3顆芯片）中部署GaN技術，成功突破了傳統硅基器件在功率密度與控制精度上的瓶頸，實現了機器人核心驅動性能的顯著提升。

宇樹科技已在其H1等多款人形機器人產品上完成了GaN驅動方案的測試與規模化搭載。該方案通過在脖頸、手肘等關鍵關節的應用，顯著提升了機器人的運控響應速度、控制精度與散熱效率，從而有力支撐了其完成高動態、高精度的復雜動作。與此同時，宇樹科技正在推進的IPO進程，也被視為將加速GaN技術在整個行業關節驅動領域的規模化滲透。

?
圖：GaN驅動技術在人形機器人領域的應用情況（電子發燒友網制圖）

人形機器人對氮化鎵器件的需求正隨著技術迭代而迅速攀升。

在用量結構上，如果不計入靈巧手的手內關節，一臺輪式人形機器人通常擁有接近20個關節，而一臺雙腿式的人形機器人擁有更多關節，一般在24~32個。其GaN器件用量約為300顆，具體分布為：小關節（如手指、手腕）需3–6顆，中關節（如肘、肩）需6–12顆，大關節（如髖、膝）則高達12–24顆。

以宇樹H1為例，其基礎版用量約300顆，而搭載靈巧手的高端機型用量可飆升至500–1000顆。展望未來，隨著自由度與功率密度的進一步提升，以及應用范圍從關節驅動擴展至GPU電源和BMS等領域，單臺機器人的GaN用量有望突破1000顆。
?
圖：人形機器人不同部位對GaN驅動技術的需求（電子發燒友網制圖）


在價值量方面，當前國產GaN芯片單價約2–3元，單臺機器人GaN總價值約7000–8000元，占整機BOM的8%–15%。若參考國際大廠如德州儀器的高性能產品LMG系列4.4-7美元的單價，單臺價值量甚至可能超過1萬元。

不過，業內人士預測，隨著8英寸硅基GaN產線的量產，預計到2026年底，國產芯片單價有望下探至1元以內，屆時GaN方案的整體成本將逐步接近傳統硅基方案，從而加速其在人形機器人領域的規模化滲透。



GaN驅動技術方案的解決方案

目前，GaN技術在機器人領域的應用正從點狀突破走向系統化集成，主要集中在兩大決定性環節：關節伺服驅動與核心電源系統。以下是國內外主流企業推出的技術方案：

TI
TI推出了氮化鎵（GaN）器件解決方案，集成了柵極驅動器，實現了機器人在尺寸與效率上的雙重優化。除了芯片，TI還提供能夠提升開發人員設計效率的參考設計。例如，針對人形機器人電機驅動器設計，該公司提供適用于集成電機驅動器的 48V/16A 小型三相 GaN 逆變器參考設計 TIDA-010936。

TIDA-010936 采用三個具有集成式 GaN FET、驅動器和自舉二極管的 100V、35A GaN 半橋 LMG2100R044 的高功率密度 12V 至 60V 三相功率級，專門用于電機集成式伺服驅動器和機器人應用。在 40kHz PWM 頻率下，系統峰值效率可達 99.3%。這種高集成度設計顯著減小了器件占位面積，實現了機器人在尺寸與效率上的雙重優化，簡化了 PCB 布局，有助于打造更緊湊的關節模組。


ADI
ADI推出了100V半橋柵極驅動器LT8418，其核心價值在于為GaN FET提供強健可靠的控制，并支持高頻開關與高系統效率。

LT8418支持快速開關頻率，這直接帶來一個關鍵優勢：可使用更小的無源器件。在機器人關節驅動中，這意味著可以大幅減小電感、電容等元件的體積和重量，從而實現更高功率密度的驅動模塊，滿足人形機器人對緊湊、輕量化關節的嚴苛要求。

該芯片支持高邊（TG）與低邊（BG）的獨立控制，并配備分路柵極驅動器，可對柵極的壓擺率（slew rate）進行精細調節。通過支持高頻開關和精準控制，LT8418有助于提升整個功率級的系統效率。高效率意味著更低的功耗和發熱，這在空間受限、散熱條件有限的機器人關節內部尤為重要，有助于減少對散熱器的依賴，進一步優化系統體積和重量。

EPC
EPS推出了業界首款基于GaN IC技術的人形機器人電機驅動參考設計EPC91118。采用單片集成技術將柵極驅動器、電平移位電路與 GaN FET 集成在同一顆芯片內。相比傳統分立的硅 MOSFET 方案，消除了寄生參數（如 PCB 走線電感），實現了更緊湊的布局。整個驅動板直徑僅為 32mm，可直接集成到機器人的膝蓋、手腕、腳踝等狹小關節內部

支持 100 kHz PWM 頻率，死區時間僅 50 ns。低導通電阻：典型值僅為 8.7 mΩ。在如此小的空間內，EPC91118 仍集成了完整的運動控制功能：傳感：集成轉子軸磁性編碼器（1024脈沖分辨率，支持 SPI）和兩相電流檢測（帶過流保護）。控制：內置 STM32G431 微控制器。通信：配備 RS485 通信接口，兼容常見機器人總線。電源：集成了 5V 和 3.3V 電源軌。


ST：
ST推出了大功率柵極驅動器與功率級方案，例如STDriveG21x和GaNSPIN110X。GaN技術的應用，使得功率器件在保持高效率的同時，體積大幅縮小。配合STM32電機控制系統級解決方案，ST幫助機器人腿部實現了高功率密度的動力輸出，使其能夠從容應對奔跑、跳躍等高動態動作帶來的沖擊負載。

英飛凌：
英飛凌科技與其特許經銷商貝能國際聯合推出了400W機器人關節電機驅動方案，該方案基于英飛凌PSOC? Control C3 MCU微控制器和高效GaN功率器件，涵蓋主控、功率、傳感與架構。

根據介紹，該方案采用全GaN三相逆變設計，PCB尺寸僅為60mmx60mm，400W @48V DC，100kHz高開關頻率。該方案可用于工業機器人關節驅動等應用場景。


英諾賽科：
英諾賽科發布的低壓 GaN 電機驅動方案核心產品為 INNDMD48V25A1（分立方案） 和 INNDMD48V22A1（集成方案）。這兩款方案專為機器人關節驅動、無人機等低壓大電流場景設計，主打高頻高效、低溫升、小體積，旨在通過氮化鎵技術打破傳統硅基（Si）器件的性能瓶頸。

其中INNDMD48V22A1 采用 3顆 ISG3204LA 半橋合封 GaN 芯片（內置驅動），在同等條件下，總損耗為 12.3W，相比對標 Si 方案（16.3W）降低 24.5%。

英諾賽科的數據指出，GaN器件開關速度快，死區時間可縮短至100ns。當開關頻率從20kHz提升至40kHz：INS2003FQ+INN100EA035A分立器件方案中的GaN系統損耗僅增加0.7W，而Si方案增加了4.1W，GaN損耗增量降低83%；頻率提升帶來的溫升僅10℃，為系統繼續提升頻率、縮小電感與電容體積預留了空間。
?
GaN vs Si溫升對比（圖源：英諾賽科）

在 18A 以下相電流時，合封 GaN 方案即可無需散熱器運行。這極大地減小了機器人關節模組的體積和重量，解決了關節內部空間受限的痛點。更高的功率密度讓機器人關節在有限的空間內輸出更大的扭矩。高頻開關能力（支持 40kHz+）配合低損耗，使得機器人運動控制更加精準、響應更迅速。


兆易創新：
兆易創新推出了基于GD32H75E MCU與GD30IN240相電流檢測芯片的機器人關節電機方案，并采用GaN MOSFET實現高效驅動。

該方案兼容標準CIA402協議，可通過TwinCat?實現實時控制，覆蓋PP（位置模式）、PV（速度模式）等伺服關節常用模式；GaN驅動死區時間小于100ns，開關頻率達100kHz，相比傳統Si方案發熱更低，尤其適用于人形機器人關節等對散熱和空間有嚴苛要求的封閉式緊湊環境；采用國產高速高精度TMR磁性編碼器，支持在軸/離軸擺放，在軸精度±0.025°，離軸精度±0.05°，并帶自校準功能，無需人工反復調試。

該解決方案系統性地攻克了機器人關節在運動精度、熱管理和空間集成等方面的關鍵技術難題，為人形機器人的腰部、手臂及腿部等核心關節提供了高可靠性、高性能的驅動選擇。



漢驊半導體
近期，漢驊半導體發布12英寸硅基氮化鎵功率外延，公司從材料端提升GaN器件的高壓耐受能力和可靠性，支撐機器人向更高電壓平臺發展。官方介紹，此次推出的產品具備優異電性能與高效率，可降低系統損耗、提高能量轉換效率，滿足高頻、高功率密度電源與驅動應用需求。還具備高可靠性與良好一致性，并且能與現有硅工藝兼容，加快產業化進程。

目前，公司正與下游頭部功率器件廠商展開合作，共同推進以第三代半導體為基礎的功率器件技術平臺。

中科無線半導體
中科無線半導體（CTUNITE）在近期發布了 CT-21X 系列 GaN 磁編碼芯片，是首顆專為人形機器人伺服關節設計的氮化鎵磁編碼芯片。

它采用 AlScN GaN 2DEG + ADC ASIC 的集成架構，核心在于利用氮化鎵材料的物理優勢，解決了傳統傳感器在高溫、高動態、小體積場景下的性能瓶頸。

為了適應人形機器人的緊湊關節結構，該產品采用單芯片方案，體積較傳統方案縮減 40%–50%。尺寸僅為 5 mm x 5 mm x 0.9 mm (DFN16封裝)，適配中空、超薄、微型關節，無需復雜散熱結構。

?
CT-21X 系列 GaN 磁編碼芯片

與傳統TMR磁編碼傳感器相比， CT-21X系列 GaN 磁編碼芯片解決了傳統傳感器無法在電機內部高溫環境（>180℃）下長期穩定工作的痛點，具體而言，在耐溫性上，它能在 250℃ 的極端高溫下保持穩定，即便在 180℃ 的電機內部環境中性能也無衰減。

在動態響應方面，它將檢測帶寬從傳統 TMR 的 1MHz 以內提升至 1–5MHz，響應延時更是從 >10μs 驟降至 <2μs，這意味著機器人能更敏銳地捕捉高速運動中的每一個微小姿態變化。

同時，在精度與穩定性上，CT-21X 也表現卓越，其分辨率高達 21bit（遠超 TMR 的 14-16bit），磁場靈敏度達到 40nT，且溫漂系數低至 0.01–0.03°/℃，在高溫下依然能保持近零待機功耗，避免了傳統傳感器功耗飆升的問題。


中科阿爾法：
中科阿爾法發布了基于GaN驅動的機器人關節模組ZK-RI 0–PRO–B，內置自研AI ASIC動力系統芯片陣列，集成了 GaN HEMT 器件、AM 數字驅動、ADC 17bit 磁編碼傳感器等。采用 GaN 陣列（共源共柵拓撲），實現了 2MHz 以上的開關頻率。能量轉換效率高達 99.2%，較傳統 Si 基 MOS 管方案提升顯著。具備 10ns 級快速開關特性，較傳統方案提升 40%。
中科阿爾法進行了物理運動控制模型與算法創新，例如CPWM 算法采用相位偏移調制及混沌脈寬技術，將等效開關頻率提升至基頻的 4 倍。自適應死區補償：有效消除 GaN 諧波畸變，提升控制精度。

通過 ASIC 定制化設計，實現了伺服驅動、電機、減速器、編碼器的高度集成。電源、通信、調試接口一體化，有效減輕模組重量（僅 305g），降低運維成本。

具備 250Hz 高頻神經反射能力，配合 5ms 全鏈路時延，使機器人能像生物一樣快速響應環境變化（如摔倒保護、快速避障）。滿載溫升僅 25K，支持長時間持續工作，無需額外復雜的散熱設計，適合高密度部署的機器人關節。

?
圖：人形機器人相關GaN驅動技術方案的解決方案（電子發燒友網制圖）


不過，GaN技術在機器人關節驅動領域落地還存在一定的難點，核心難點已從單純的材料性能轉向封裝工藝與熱管理的系統性工程，具體取決于器件尺寸、散熱能力及量產穩定性三大硬指標，尤其在關節內嵌式驅動趨勢下，封裝與熱管理和器件損耗同等關鍵。此外，高轉矩關節需并聯 GaN 器件，并聯后的熱均衡、布線對稱與一致性難以保障。

因此，GaN 的封裝形式、熱管理設計與工程化可靠性也是落地瓶頸，直接決定能否實現關節內嵌、被動散熱與長期穩定運行。而這些都需要業內廠商逐一突破。
