摘要：微型高速離心式燃油泵是小型無人飛行器、靶機、精確制導武器等航空平臺燃油系統的核心做功部件，其空化特性直接決定了動力系統的高空適應性與運行可靠性。本文以某型帶長短葉片結構的微型高速燃油泵為研究對象，采用 SST k-ω 湍流模型耦合 ZGB 空化模型，開展了不同流量、不同進口壓力工況下的空化內部流動三維數值模擬；依據HB 6171—1988《航空發動機燃油泵汽蝕持久性試驗方法》搭建燃油泵綜合性能試驗臺，完成了不同轉速、不同模擬飛行高度下的泵外特性測試、空化可視化試驗與 X/Y/Z 三軸向振動加速度采集，系統分析了泵內空化演變規律與空化誘發的振動特性。研究結果表明：流量、轉速、進口壓力（飛行高度）對微型高速燃油泵的空化特性具有顯著影響；小流量工況下空泡初生于葉片吸力面頭部，易在進口彎管內聚集，大流量工況下空泡初生于葉片壓力面頭部，主要在葉輪流道內發展，葉輪最大含氣率可達 70%；空化發生后，泵體 2 倍葉頻處的振動峰值隨空化程度加劇顯著降低，同時激發寬頻高頻振動信號，該高頻分量可作為泵內空化程度的有效表征。本文研究成果可為微型高速燃油泵的空化判別、空化抑制設計與高空穩定運行提供理論支撐和試驗依據。

關鍵詞：微型高速燃油泵；空化特性；數值模擬；SST k-ω 湍流模型；ZGB 空化模型；振動特性

第一章、微型高速燃油泵應用及空化研究

隨著小型無人航空平臺、精確制導武器技術的快速發展，航空動力系統正向高功率密度、小型化、高環境適應性方向迭代，對核心供油部件的性能提出了極為嚴苛的要求。微型高速燃油泵作為燃油系統的動力核心，其核心功能是將油箱內的燃油以穩定的壓力和流量供給發動機燃燒系統，直接決定了動力系統的工作穩定性與飛行平臺的任務可靠性。其中，低比轉速離心式燃油泵憑借轉速高、結構簡單緊湊、體積重量小、供油平穩、成本低、工作可靠等優勢，成為當前微型航空燃油泵的主流結構形式。

微型高速燃油泵的工作環境復雜多變，尤其是在高空飛行工況下，環境大氣壓力隨海拔升高顯著降低，同時環境溫度的大幅波動會改變?nèi)加偷娘柡驼羝麎?，極易誘發泵內燃油空化現象?？栈l(fā)生時，泵內局部壓力低于燃油飽和蒸汽壓，燃油發生液相向氣相的相變，產生大量氣泡；氣泡隨流體流動至高壓區時會發生瞬時潰滅，引發一系列有害效應：一方面會導致泵的揚程、效率等外特性顯著下降，嚴重時會造成流道阻塞、供油中斷，引發動力系統停機；另一方面，氣泡的初生、生長與潰滅會誘發泵內流動紊亂、葉片載荷突變、壁面空蝕，同時會加劇泵體的振動與噪聲，長期運行會嚴重降低燃油泵的使用壽命與可靠性。因此，開展微型高速燃油泵的空化流動機理與空化特性研究，具有重要的學術價值與工程應用意義。

國內外學者針對離心泵空化問題已開展了大量研究，取得了豐富的研究成果。在空化數值模擬方法方面，王維軍等基于改進的空化模型與修正的 RNG k-ε 湍流模型，對離心泵設計工況下的初生空化、發展空化與嚴重空化全過程進行了數值模擬，精準劃定了空化區域分布與空化類型，為離心泵空化數值模擬的模型優化提供了思路；趙偉國等采用 SST k-ω 湍流模型耦合 ZGB 空化模型，系統研究了離心泵空化發生過程中的壓力脈動規律與空泡體積演變特性，揭示了空化發展與流場不穩定之間的內在關聯，驗證了該耦合模型在離心泵空化模擬中的適用性；RAKIBUZZAMAN 等采用數值模擬與試驗結合的手段，獲得了多級離心泵的空化流動規律，明確了級間壓力驟降的核心誘因是空化導致的流道阻塞，為多級泵空化性能優化提供了依據。在空化流動特性與抑制研究方面，宋文武等針對離心泵進口回流漩渦誘發的空化空蝕問題，研發了孔板式空化抑制裝置，通過優化進口流場結構有效抑制了進口回流與空化初生；王東偉等通過數值模擬與試驗測試，揭示了空化條件下離心泵葉輪內的非定常流場特性與壓力脈動特征，明確了空泡潰滅是葉輪內不穩定流動的核心來源。

但現有研究仍存在明顯的局限性：絕大多數研究以清水為介質，針對常規尺寸離心泵的空化特性開展，針對航空燃油介質、微型流道、高轉速工況下的燃油泵空化特性研究報道較少。微型高速燃油泵具有流道尺寸小、工作轉速高、介質物性與清水差異大、雷諾數偏低等特點，其空化流動機理與常規離心泵存在顯著差異；同時，現有研究較少將空化流動演變規律與泵體振動特性進行系統關聯，而振動信號是工程中在線判別泵內空化程度的最便捷手段?；诖耍疚囊阅承臀⑿透咚偃加捅脼檠芯繉?duì)象，采用數值模擬與試驗測試相結合的方法，系統研究不同工況下泵內空化演變規律與空化誘發的振動特性，為該類泵的空化防控與性能優化提供理論基礎。

第二章、研究對象與數值計算方法

2.1 燃油泵基本參數與三維模型

本文研究對象為某型微型高速燃油泵該燃油泵采用低比轉速離心式結構，額定流量120L/h；額定增壓40kPa；額定轉速7,200r/min；葉輪配置4枚長葉片和4枚短葉片的組合方案，短葉片可有效改善葉輪流道內的流動分布，抑制葉片尾緣的流動分離和射流-尾跡結構的形成，對提升泵的抗空化性能具有積極作用。蝸殼采用等截面環形設計，蝸殼寬度5 mm，與葉輪出口寬度相匹配，保證葉輪與蝸殼之間的動靜耦合具有良好的水力匹配性。

基于上述二維水力設計參數，利用三維建模軟件構建燃油泵全流道幾何模型，計算域包括進口延伸段、葉輪旋轉域和蝸殼靜止域三部分。進口延伸段設置為6倍進口管徑長度，以保證來流的充分發展；出口延伸段設置為3倍出口管徑長度，以消除回流對出口邊界的影響。

2.2 網格劃分與無關性驗證

三維模型的網格劃分采用Ansys Workbench Mesh完成。進口延伸段采用六面體結構化網格，以保證進口來流的網格質量和計算精度；葉輪和蝸殼區域幾何結構復雜，采用四面體自適應網格，并在離心葉片表面布置邊界層網格進行局部加密，以準確捕捉近壁面區域的流動特征和空泡分布。

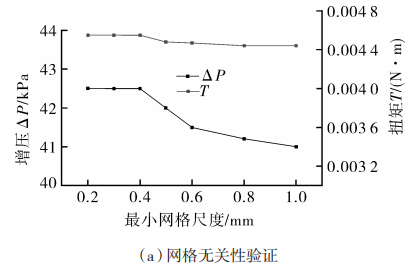

為了獲得經濟合理的計算網格數量與時間步長，通過網格無關性原則確定了最終的計算網格規模。當最小網格尺度小于或等于0.4 mm時，泵的增壓值與扭矩計算結果基本不再變化，此時網格總數約為200萬。在此網格條件下，離心葉片和蝸殼壁面的Y?分布滿足SST k-ω湍流模型對近壁面網格質量的要求，Y?最大值控制在25以內，能夠有效解析粘性底層內的速度梯度，保證了近壁面湍流計算的精度。

2.3 控制方程與湍流模型

燃油泵內部流動可視為三維不可壓縮、高度充分的湍流，其控制方程為雷諾時均Navier-Stokes（RANS）方程與連續性方程。湍流模型選用SST k-ω模型，該模型通過混合函數F?在近壁面區域采用標準k-ω模型，在遠場區域切換為k-ε模型的變形形式，從而兼具了兩者的優勢。SST k-ω模型對逆壓梯度引起的流動分離和再附具有較好的預測能力，尤其適用于離心泵葉輪流道內復雜的旋轉湍流模擬。

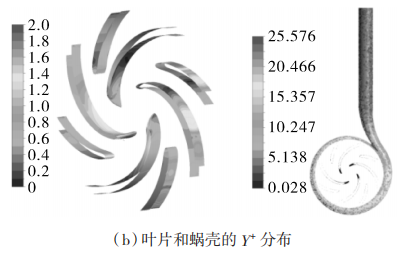

在近壁面處理方面，SST k-ω模型采用自動壁面函數方法，根據第一層網格節點的Y?值自動切換粘性子層解析模式和壁面函數模式，保證了不同網格尺度下近壁面計算的穩定性和精度。

2.4 空化模型

空化模擬采用Zwart-Gerber-Belamri（ZGB）空化模型，該模型基于簡化的Rayleigh-Plesset氣泡動力學方程，通過引入氣相體積分?jǐn)?shù)的輸運方程來描述空泡的生成、發展及潰滅過程。氣相體積分?jǐn)?shù)的輸運方程中，蒸發項和凝結項分別由下式控制：

其中，α?為氣相體積分?jǐn)?shù)，p?為飽和蒸汽壓，R_B為空泡半徑，F(xiàn)_{vap}和F_{cond}分別為蒸發和凝結的經驗系數，α_{nuc}為氣核體積分?jǐn)?shù)。ZGB模型在離心泵空化模擬中具有良好的收斂性和預測精度，被廣泛應用于各類旋轉機械的空化數值研究。

2.5 邊界條件與求解設置

無空化流場模擬以SST k-ω湍流模型進行定常計算，進口邊界條件設置為壓力進口，出口邊界條件設置為質量流量出口。葉輪旋轉域與蝸殼靜止域、進口段靜止域之間的動靜交界面采用凍結轉子法（Frozen Rotor）處理，該方法通過周向平均方式實現動靜交界面上的信息傳遞，適用于定常計算。收斂精度設為10??。

空化模擬計算以無空化定常計算結果作為初始流場，開啟ZGB空化模型和均相流多相模型，通過逐步降低進口壓力使燃油泵發生空化。進口邊界條件設置為穩定總壓進口（Stable Total Pressure），出口邊界條件設置為質量流量出口（Bulk Mass Flow Rate）。葉輪和蝸殼壁面采用無滑移光滑壁面條件（Smooth No-slip Wall）。求解的收斂精度同樣設為1×10??，監測計算參數的殘差隨迭代步長的變化。

2.6 介質物性參數

計算介質采用Jet A Liquid，其物性參數等同于國產RP-3航空煤油。在30℃的標準溫度下，介質密度為780 kg/m3，飽和蒸汽壓為4.25 kPa。RP-3航空煤油作為廣泛使用的航空燃料，其熱物性隨溫度的變化規律已被系統研究——密度、粘度及飽和蒸汽壓均隨溫度升高而降低，而比熱容則隨溫度升高而增大?？栈M中，液相和氣相之間通過飽和蒸汽壓作為相變的壓力閾值，當局部靜壓低于飽和蒸汽壓時，液相轉化為氣相；反之，氣相凝結為液相。

第三章、試驗臺架與測試系統搭建

3.1 試驗標準依據

燃油泵空化試驗依據HB 6171—1988《航空發動機燃油泵汽蝕持久性試驗方法》搭建綜合性能試驗臺。該標準規定了在航空發動機型號規定規定的汽-液比條件下，航空發動機燃油泵抗汽蝕能力的試驗方法，適用于發動機燃油系統的所有泵，包括發動機輔助燃油泵、主系統燃油泵和加力系統燃油泵。試驗標準不規定試驗對象的海拔高度或爬升率，但試驗臺通過抽真空方式調節油箱內絕對壓力，可模擬燃油泵在不同飛行高度（對應不同大氣壓力）下的進口壓力條件，從而實現對空化過程的定量研究。

3.2 試驗臺系統構成

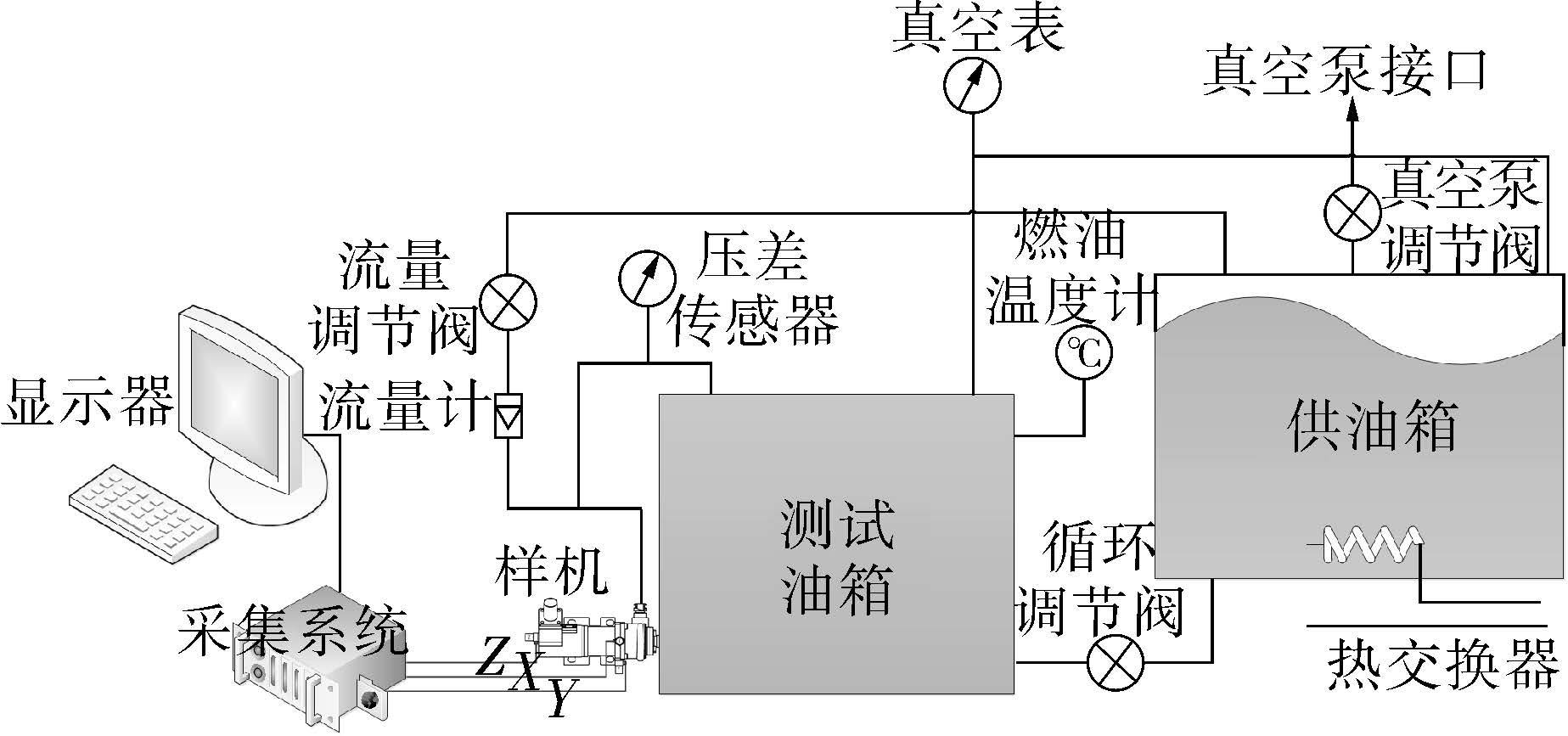

燃油泵綜合性能試驗臺由燃油循環系統、動力驅動系統、壓力調節與測量系統、數據采集系統及振動監測系統五部分構成。

燃油循環系統包括燃油油箱、進口管路、燃油泵、出口管路、流量調節閥及回油管路。油箱容量設計滿足試驗工況下的持續運行需求，進口管路配置過濾器以防止雜質進入泵內，出口管路設置流量調節閥和渦輪流量計，用于精確控制并測量流量。動力驅動系統采用有刷直流電機，通過可調直流電源實現轉速的精確控制。試驗中分別測試了供電電壓為33 V、29 V和24 V三種工況，對應燃油泵轉速分別為8,138 r/min、7,125 r/min和5,933 r/min。

壓力調節與測量系統是空化試驗的核心部分。油箱頂部通過真空管路連接至真空泵，通過抽真空方式降低油箱內絕對壓力，模擬燃油泵在高空低氣壓環境下的進口條件。進口壓力采用絕對壓力傳感器測量，精度等級為0.1級；出口壓力采用表壓傳感器測量；進、出口溫度采用鉑電阻溫度計測量。

數據采集系統包括流量、壓力、溫度、轉速、扭矩及電流等多通道信號的同步采集，采用工業級數據采集卡，采樣頻率可根據試驗需要靈活設置。所有傳感器信號經信號調理后送入計算機，通過專用測試軟件進行實時顯示、存儲和處理。

3.3 振動監測系統

振動監測系統是本文研究空化振動特征的核心測試手段。沿燃油泵殼體布置三個加速度傳感器，分別測量X、Y、Z三個軸向的振動加速度信號。其中，X方向?qū)?yīng)進口管方向（垂直于葉輪進口截面），Y方向?qū)?yīng)泵出口方向，Z方向?qū)?yīng)電機旋轉軸方向。三個方向的正交布置能夠全面捕捉燃油泵在不同振動模態下的響應特征。

加速度傳感器采用某通用型單軸加速度傳感器，靈敏度高，頻率響應范圍覆蓋燃油泵主要振動頻段。信號采集采用八通道INV3062-C2(L)型信號采集儀，采樣頻率范圍為6.25～51,200 Hz，可根據分析需要靈活設置。振動信號經采集儀轉換為數字信號后，送入計算機進行時域和頻域分析，包括快速傅里葉變換（FFT）、功率譜密度（PSD）估計及頻譜特征提取等。為消除環境噪聲干擾，每組工況下重復采集多次數據并取平均，同時采集背景噪聲作為基準對照。

第四章、試驗結果與分析

4.1 不同轉速下的外特性分析

燃油泵在三種供電電壓（33 V、29 V和24 V）下的實測結果表明：供電電壓U=33 V時，轉速n=8,138 r/min；U=29 V時，n=7,125 r/min；U=24 V時，n=5,933 r/min。三種轉速下的外特性曲線變化趨勢一致——增壓值均隨流量的增加而單調減小，功率隨流量的增加而單調增大，變化幅度較為平坦，符合泵相似定律的基本規律。這一規律表明，在不同轉速下，燃油泵的流體動力學行為具有良好的相似性和可預測性，為轉速換算和性能預估提供了基礎。

為進一步驗證數值模擬的準確性，將額定工況29 V時轉速7,125 r/min下的性能換算至額定轉速7,200 r/min，并與試驗數據進行對比。對于增壓-流量曲線，增壓值隨流量增大而減小，數值模擬得到的增壓值在不同流量下均略大于試驗數據，相對誤差為4.3%～6.9%。對于效率-流量曲線，泵效率隨流量增大而增大，在額定流量120 L/h時達到最大值，數值模擬得到的模型效率始終高于試驗值。這一差異主要來源于數值模擬中忽略了壁面摩擦等機械損失，但兩者之間的誤差小于10%?？紤]到空化模擬本身的復雜性和不確定性，這一誤差水平在工程可接受范圍內，驗證了本文所采用數值方法的準確性。

4.2 空化數值模擬分析

4.2.1 葉柵切片上的空泡演變

不同流量工況下，不同有效空化余量NPSH時葉柵切片內的空泡演變過程呈現出顯著差異。隨著NPSH的減小，葉柵內空泡體積逐漸增加，空泡在葉柵中的發展變化規律與流量大小密切相關。

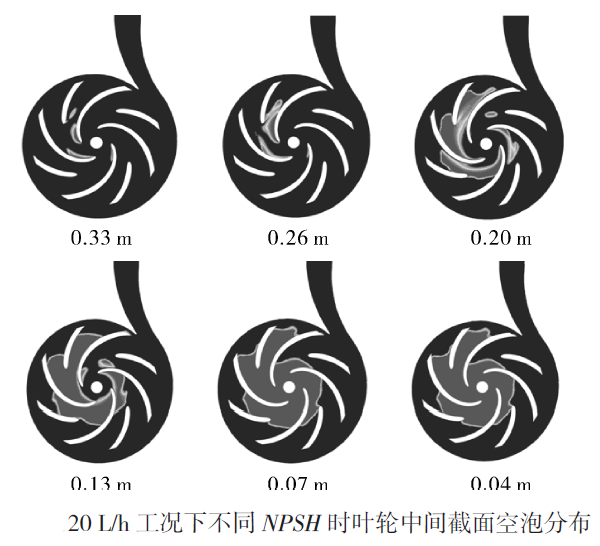

在20 L/h小流量工況下，當NPSH=0.33 m時，空泡初始產生于葉片吸力面頭部。此時葉柵上游來流與葉柵形成較大正沖角，在葉片背部（吸力面）產生局部低壓區，導致空泡首先在此處形成。隨著NPSH進一步降低，空泡在葉柵內部逐漸擴散到葉片壓力面，體積迅速增大，直至阻塞整個流道，最終擴散到葉柵上游形成完全空化，導致流道內流體連續性中斷。小流量工況下空泡向上游擴散的特征，與葉輪進口彎管內的流動分離和回流渦密切相關——回流渦中心的低壓區為空泡在上游的聚集提供了條件。

與20 L/h工況形成鮮明對比的是，在120 L/h大流量工況下，空泡的產生位置和發展方向截然不同。當NPSH=3.4～4.0 m時，空泡首先產生于葉片壓力面頭部而非吸力面，并且擴散后充滿了葉柵流道及整個下游葉輪流道，而非向上游擴散。大流量工況下，葉柵入口處對來流產生強烈的排擠效應，流速急劇增大，靜壓顯著降低，在壓力面頭部形成低壓區從而誘發空泡。隨著NPSH的降低，空泡沿流道向下游擴展，最終在葉輪流道和蝸殼內聚集。

60 L/h中間流量工況下的空泡演變特征介于小流量和大流量之間，表現為空泡在吸力面頭部初生后，同時向上游進口彎管和下游葉輪流道兩個方向擴散，呈現出過渡性特征。

4.2.2 葉輪中間截面上的空泡演變

空泡在葉輪各流道內的分布呈現出一定的不均勻性，這是由于葉輪各流道流動狀態的不均勻所致。與葉柵展開圖相對應，不同流量工況下空泡分布的演變規律存在本質差異。

小流量工況下，空泡在葉輪進口產生后，并非主要聚集在葉輪流道內部，而是聚集在進口彎管內，隨著NPSH降低，空泡體積在進口彎管內持續增大，最終形成氣腔導致斷流。這種“上游型空化”特征意味著小流量工況下空化發展的主要威脅是進口段的阻塞而非葉輪本身的做功能力下降。

大流量工況下，產生的空泡主要在葉輪流道內聚集，甚至擴散到蝸殼內部?？张菅厝~片表面從頭部向尾緣發展，阻塞葉輪流道的有效過流面積，導致葉輪做功能力急劇下降。同時，蝸殼內含氣率的增加會進一步惡化泵的出口壓力穩定性。

4.2.3 過流部件含氣率分析

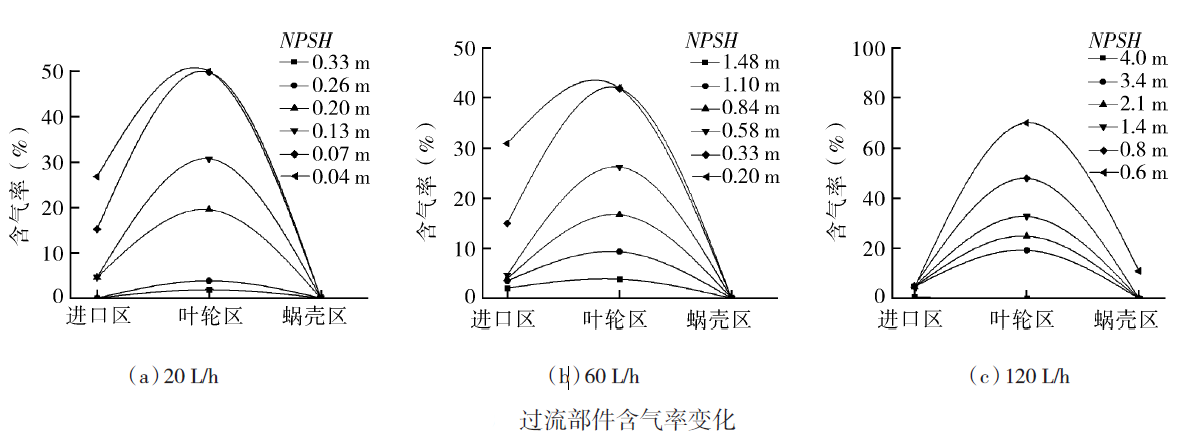

不同流量工況下過流部件含氣率的定量分析表明，空化產生的燃油蒸氣主要存在于葉輪流道及進口管道內。隨NPSH的降低，進口段與葉輪中的含氣率均呈現迅速增加的趨勢，但不同流量工況下的增長速率和分布特征存在顯著差異。

20 L/h流量工況下，當NPSH>0.13 m時，進口段含氣率始終小于5%；但當NPSH降至0.13 m以下時，進口段含氣率迅速增大，最大可達50%。葉輪中的含氣率變化趨勢與之類似。這一結果表明，小流量工況下空化發展的臨界NPSH約為0.13 m，低于該值時空泡在進口段內急劇累積，導致斷流。

60 L/h流量工況下，當NPSH>0.58 m時，進口段含氣率小于5%；當NPSH降至0.13～0.58 m之間時，進口段含氣率快速增大至30%，葉輪含氣率最大可達45%。臨界NPSH的升高反映了中間流量工況下空化發生的敏感性增強。

120 L/h流量工況下，當NPSH<0.6 m時，進口段含氣率始終小于5%，說明大流量工況下空泡主要不在進口段聚集；而葉輪含氣率最大可達70%，蝸殼含氣率最大至12%。葉輪內極高的含氣率解釋了為何大流量工況下泵的增壓性能在空化發生后急劇下降——葉輪流道被空泡嚴重阻塞，有效做功面積大幅減小。

4.2.4 可視化空泡演變

為直觀驗證空泡的產生與發展過程，采用透明樹脂材料3D打印燃油泵殼體，經拋光處理后進行空化可視化試驗。試驗通過抽真空方式逐步降低油箱內絕對壓力，模擬燃油泵在高空低氣壓環境下的運行條件。

隨著油箱內壓力的降低，仿真與可視化試驗均可清晰觀察到空泡初生的位置位于進口彎管的內側壁面處。這一位置對應來流轉向時的流動分離區，局部低壓為氣相析出提供了條件。隨著進口壓力的進一步降低，空泡區域從彎管內壁面向吸入彎管中心擴散并逐漸增大，形成明顯的氣-液兩相分界面。當進口壓力降低至臨界值以下時，空泡體積急劇膨脹，最終充滿整個進口管道截面，導致完全斷流?？梢暬囼?yàn)結果與數值模擬預測的空泡初生位置和發展過程吻合良好，進一步驗證了數值模擬的可靠性。

第五章、空化振動特性分析

5.1 無空化時不同轉速下的振動特征

在無空化條件下，燃油泵的振動頻譜呈現出與葉輪旋轉頻率直接相關的特征分布。在所有測試轉速下，功率譜密度（PSD）的最大峰值均出現在16倍轉頻處，即2倍葉頻（2×BPF）。該峰值對應于葉輪葉片周期性掠過蝸殼隔舌時產生的流體動靜干涉激振力，是離心泵最主要的振動激勵源。Z方向的振動峰值均大于X、Y方向，這是由于Z方向（旋轉軸方向）受到電機轉子不平衡力和軸承軸向力的共同作用，振動響應更為顯著。此外，在轉頻fn處也存在明顯的峰值，對應于轉子不平衡引起的基頻振動。

在偏離額定轉速點的轉速（8,138 r/min和5,933 r/min）運行時，相應方向的功率譜密度峰值均大于額定轉速點（7,125 r/min）的峰值。這一現象說明，在額定轉速工況下，泵內流體激振力更小，流動能量損耗較低，泵的水力設計在額定點附近達到了最優匹配。具體而言：轉速為8,138 r/min時，不同流量工況下的功率譜密度峰值幾乎不變，說明高轉速下振動對流量變化不敏感；轉速為7,125 r/min時，60 L/h流量工況下各方向功率譜密度峰值最小，表明該工況點流動最為平穩；轉速為5,933 r/min時，120 L/h流量工況下各方向功率譜密度峰值最小，反映了低轉速下大流量工況的振動優勢。

5.2 轉速n=8,138 r/min時的空化振動特性

燃油泵在轉速8,138 r/min時，不同飛行高度（對應不同進口壓力）下的振動特性呈現出規律性的演變。通過對比無空化狀態下的同工況振動特性，可以清晰識別空化對振動頻譜的影響機制。

高度為5,000 m時，燃油泵已進入空化流動狀態。此時，各方向振動頻率分布的整體格局未發生根本性改變，最大峰值頻率仍為2倍葉頻（16fn）。然而，Z方向的振動峰值大小下降明顯，下降幅度達到85%左右，并激發出較寬頻率范圍的高頻振動信號。X、Y方向的振動峰值大小變化相對較小。這一現象表明，空化初期液體斷流導致葉頻下的流體動靜干涉激振力減弱，但空泡的產生和潰滅等非穩態過程激發了更高頻段的振動能量。各流量工況下的振動頻譜峰值分布與大小接近且變化規律相類似。

隨著高度進一步增加至9,000 m，空化流動程度加劇。20 L/h和120 L/h流量工況下，X、Y方向的振動峰值下降至原來的70%左右，60 L/h工況下降幅度較小。Z方向在高度為5,000 m時已出現非葉頻倍頻的振動信號，高度增加后，振動能量峰值進一步減弱。伴隨峰值的降低，所有方向均激發出較高頻率的振動信號，特別是在X、Y方向上，振動頻譜中出現了明顯的高頻寬頻成分。高頻信號的產生源于空泡潰滅時釋放的沖擊波能量——空泡在高壓區瞬間潰滅時，周圍液體以極高的速度填充空泡空間，產生強烈的壓力脈沖，激勵殼體產生高頻振動響應。

5.3 轉速n=5,933 r/min時的空化振動特性

當轉速降低至5,933 r/min時，燃油泵的振動頻率分布更加清晰，頻譜中可明顯識別出2倍葉頻、4倍葉頻（32fn）及轉頻的振動峰值信號。低轉速下流體激振力減弱，頻譜結構更加單純，有利于各頻率成分的分離與識別。

在5,000 m飛行高度發生空化后，振動頻譜出現了值得關注的變化：Z方向的4倍葉頻振動功率譜密度大小顯著增大，而2倍葉頻的變化不明顯。4倍葉頻的突增可能與空化條件下葉片間流動的不對稱性增強有關——當部分流道被空泡阻塞而相鄰流道仍保持通暢時，葉輪周向流動的均勻性被破壞，產生二次諧波和更高次諧波的激振力。隨著高度的增加（空化程度加深），2倍葉頻和轉頻下的振動功率譜密度幅值均呈現下降趨勢，但Z方向4倍葉頻的振動功率譜密度幅值有所增大。這一趨勢表明，在不同轉速條件下，空化對振動頻譜的影響既有共性規律（低頻峰值下降、高頻成分增加），也存在轉速相關的特異性差異。

5.4 空化振動特征的綜合討論

綜合以上分析，微型高速燃油泵在空化條件下的振動特性可歸納如下規律：空化發生時，每個軸向在2倍葉頻處均出現明顯的振動峰值，依次增大趨勢為Z、Y、X方向；隨著高度增加、空化程度加劇，各方向振動頻譜的最大峰值均呈現降低的趨勢，但與此同時激發出較高頻率的寬頻振動信號（頻率大于2倍葉頻）；振動功率譜密度幅值的變化規律與空化發展程度具有較好的對應關系——峰值降低的幅度和高頻成分的能量占比可作為泵內空化程度的有效表征。

上述規律的物理機制可解釋為：空化發生后，液體介質的連續性被破壞，葉輪流道內的空泡區域減小了流體與葉片的有效接觸面積，從而削弱了葉頻下的動靜干涉激振力，導致葉頻振動峰值降低；與此同時，空泡的產生、遷移和潰滅是一個高度非穩態的過程，空泡潰滅時釋放的沖擊波能量頻譜較寬，主要集中在中高頻段（2～5 kHz），從而激發出殼體的高頻振動響應。因此，通過監測燃油泵殼體在葉頻和高頻段的振動能量變化，可以實現對泵內空化狀態的在線識別和程度評估。

第六章、燃油泵空化特性與振動特性的影響總結

本文以某型微型高速離心式燃油泵為研究對象，采用 SST k-ω 湍流模型耦合 ZGB 空化模型，開展了不同工況下的空化流動數值模擬，搭建了符合行業標準的綜合性能試驗臺，完成了外特性、空化可視化與振動特性測試，系統研究了流量、轉速、進口壓力（飛行高度）對泵空化特性與振動特性的影響，得到以下核心結論：

本文采用的數值模型具有良好的準確性，增壓計算值與試驗值的相對誤差為 4.3%~6.9%，效率計算值的相對誤差小于 10%，空化演變過程與可視化試驗結果高度吻合，可為微型高速燃油泵的空化數值模擬提供可靠的模型方案。

微型高速燃油泵的空化演變規律與流量工況密切相關：小流量工況下，空泡初生于葉片吸力面頭部，易在進口彎管內聚集，導致進口段含氣率大幅升高，最高可達 50%；大流量工況下，空泡初生于葉片壓力面頭部，主要在葉輪流道內發展，葉輪最大含氣率可達 70%，蝸殼最大含氣率約 12%；隨著空化余量降低，空泡逐步擴散至整個流道，最終導致泵斷流。

無空化狀態下，泵體振動的核心激勵源為葉片與蝸殼的動靜干涉，最大振動峰值出現在 2 倍葉頻處，Z 向振動幅值顯著大于 X、Y 向；額定轉速工況下的整體振動水平最低，流動穩定性最好，偏離額定轉速會導致振動幅值顯著升高。

空化的發生與發展會顯著改變泵體的振動特性：隨著空化程度加劇，葉頻及其倍頻的振動峰值顯著降低，同時會激發寬頻的高頻振動信號，該高頻分量與空化發展程度密切相關，可作為泵內空化程度的有效表征；不同轉速下空化誘發的振動特性存在差異，高轉速下 2 倍葉頻峰值降幅顯著，低轉速下 4 倍葉頻的振動分量會隨空化加劇而增強。

本文研究成果系統揭示了微型高速燃油泵的空化流動機理與空化誘發的振動特性，可為該類泵的空化判別、空化抑制設計與高空穩定運行提供理論支撐與試驗依據。后續研究將進一步開展空化抑制結構優化，基于振動信號構建空化程度在線監測模型，提升微型高速燃油泵的高空適應性與運行可靠性。
