剛接觸嵌入式開發時，看到工程師拿著一個小盒子連接芯片，點擊幾下屏幕，芯片就開始“活了”——這過程多少帶點神秘色彩。有人管它叫“燒錄”，有人叫“下載”，還有人叫“編程”。本質上，這些術語指向同一個動作：將程序代碼寫入芯片的非易失性存儲器中。

燒錄的本質：把“0”和“1”刻進去

別被名字里的“燒”字唬住。這里不用火，用的是電。數字電路只認兩種狀態：高電平和低電平，對應二進制的1和0。寫好的程序代碼經過編譯器處理后，會生成一個包含著無數個0和1的二進制文件（通常是.hex或.bin格式）。

燒錄的本質，就是通過芯片上特定的引腳，按照嚴格的時序要求，把這些0和1所對應的電壓信號“刻”進芯片的Flash或OTP存儲單元里。過程遠比文件復制復雜：它包括協議匹配、電氣規范校驗、數據完整性驗證等多個環節，每個環節都必須精密執行。

打個比方：一顆空白的芯片像一張白紙，燒錄器就是一支精準的筆，把工程師設計的邏輯“寫”到紙上。芯片通電后讀取這些指令，才算真正“活”過來。

燒錄方式：離線與在線

根據芯片燒錄時的物理位置，主流方式分為兩大類：

離線燒錄，也叫預編程。把芯片從電路板上取下來，放進燒錄座里完成寫入。燒錄完畢后再焊回板子。這種方式穩定可靠、不受外圍電路干擾，適合小批量生產和先編程后貼片的場景。缺點是需要額外焊接環節，效率偏低。

在線燒錄（ICP）則是目前量產的主流。芯片已經焊在板上，通過預留的調試接口直接寫入，省去了拆焊的麻煩。但它對板級設計要求較高——設計電路時必須留出調試接口（如SWD、JTAG），否則后期燒錄很被動。

三大主流編程技術：ICP、ISP、IAP

在嵌入式開發中，燒錄技術已經形成了三種成熟的體系，分別對應不同階段和場景。

ICP（在電路編程）是最硬核的方式。它通過JTAG或SWD調試接口直接操作Flash存儲器，無需依賴芯片內置的Bootloader。以ST-Link為例，調試器通過SWDIO和SWCLK兩根信號線向芯片發送指令，直接擦寫Flash單元。ICP的優勢是速度快、支持單步調試和實時寄存器監控。以STM32F7系列為例，使用J-Link調試器可達2MB/s的燒錄速度，較ISP提升10倍以上。但缺點也很明顯：需要外置專用調試器（價格幾百至上千元不等），且在大規模量產時效率偏低。

ISP（在系統編程）則更靈活。它利用芯片出廠時預置在系統存儲區的Bootloader，通過UART、SPI等標準接口接收外部固件，再寫入主存儲區。典型步驟是：通過BOOT0和BOOT1引腳讓芯片進入Bootloader模式，然后用串口工具發送二進制文件。ISP免拆板，適合批量現場升級，但受限于串口波特率（通常≤115200bps），燒錄速度普遍低于ICP，且預置的Bootloader會占用約8KB的Flash空間。

IAP（在應用編程）則是面向物聯網時代的升級方案。它將Flash劃分為Bootloader區和用戶程序區兩段，MCU啟動時先運行Bootloader，檢測是否需要通過UART、Wi-Fi或藍牙遠程獲取新固件并寫入。IAP無需外部工具，可實現無線遠程升級，但設計和實現較復雜，且占用額外的Flash空間。

燒錄流程：從擦除到校驗

標準的燒錄流程包含三步，缺一不可。

第一步：擦除。把芯片Flash里原有的數據清空。多數芯片支持整片擦除或按扇區擦除。

第二步：編程。也叫寫入。燒錄器將二進制文件通過特定協議，按地址逐個字節寫入Flash存儲單元。這一步對電壓精度和時序要求極高。

第三步：校驗。燒錄完成后，將寫入的數據讀出來，與原文件逐字節對比一遍。只有校驗通過，才算真正成功。這是保證品質的生命線，千萬不能跳過。

燒錄三件套

一次成功的燒錄離不開三個基本要素。

燒錄器是核心設備，負責將電腦上的程序文件“翻譯”成芯片能聽懂的電信號，并提供精準的電壓和時序。從簡單的USB轉串口板到高效的量產型全自動燒錄機，形態各異，但核心功能一致。

燒錄軟件是電腦上運行的操作界面。工程師在這里選擇芯片型號、打開程序文件、設置參數，并控制整個流程。Keil MDK、J-Flash、ST-Link Utility都是典型代表。

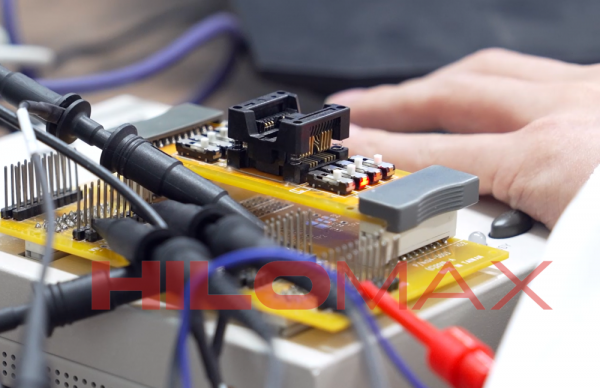

燒錄座或適配器是連接燒錄器和芯片的物理橋梁。芯片封裝千差萬別——DIP、SOP、QFP、BGA，每種封裝都需要對應針腳布局的燒錄座，確保電氣連接可靠。在線燒錄則通過預留的調試接口直接連接電路板。

寫在最后

燒錄看起來只是嵌入式中不起眼的一步，但它連接著軟件設計與硬件實現。理解它的原理和方式，能幫助避開許多常見的坑——比如電源不穩、接觸不良、算法選錯等。
