一、EVCC是什么？

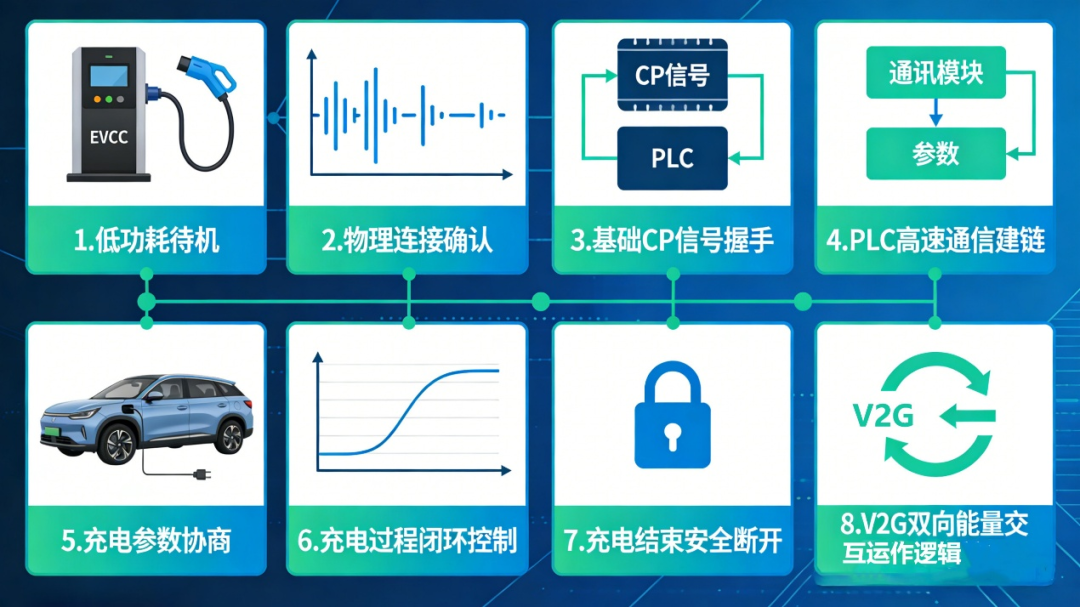

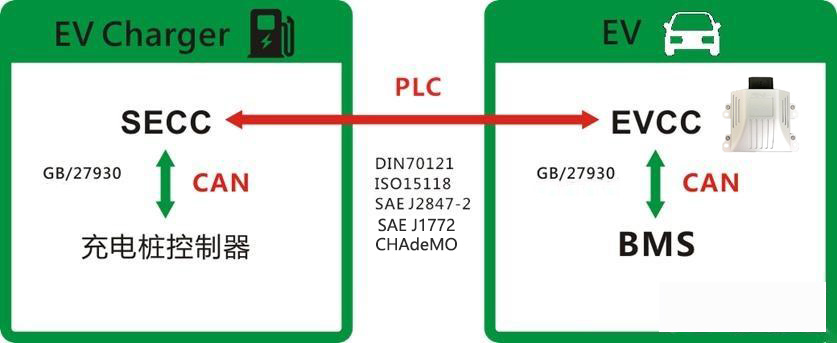

EVCC（Electric Vehicle Communication Controller，電動汽車充電通信控制器）是新能源汽車實現?車樁通信協議轉換的核心部件，是國標車型適配海外充電標準的關鍵單元。

核心功能：

?協議轉換樞紐?：將國標GB/T 27930使用的CAN通信協議?，轉換為歐標ISO 15118、美標DIN 70121/SAE J1772或日標CHAdeMO等采用的?PLC（電力線載波）或CAN通信協議?，實現車輛與海外充電樁兼容。

?V2G雙向通信?：具備UDS診斷服務，實現車輛與電網能量雙向流動。

高壓安全控制?：參與高壓安全仲裁，確認電網、車輛、接地等狀態正常，方可閉合高壓接觸器。

?即插即用適配?：解析充電樁CP線PWM占空比或PLC報文，自動適配交/直流充電模式，實現插槍即計費。

二、EVCC系統架構

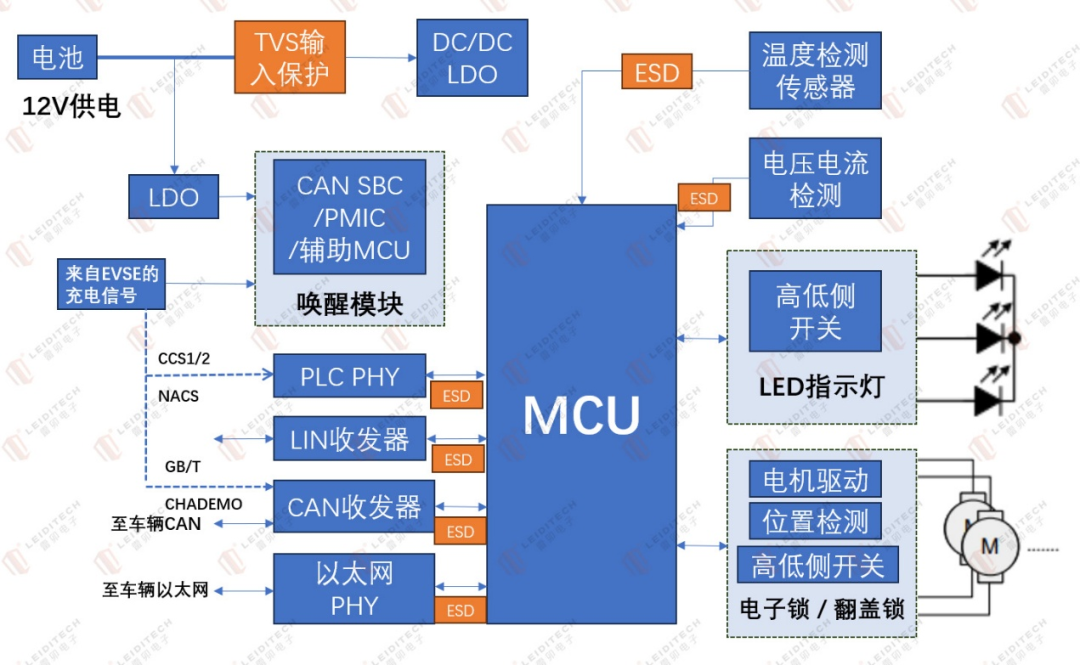

EVCC完整系統硬件框圖

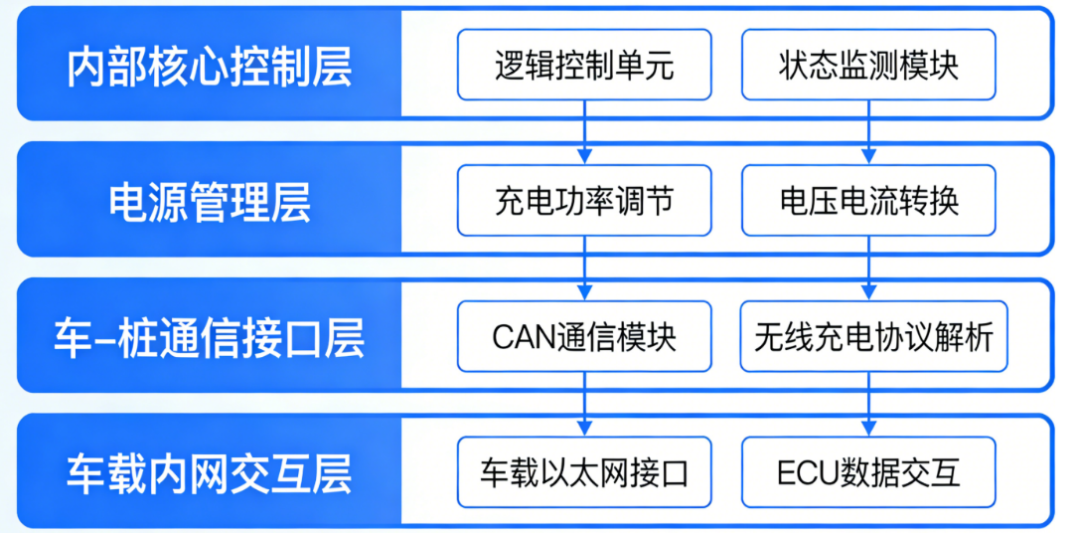

EVCC 硬件架構分為四大核心模塊，覆蓋控制、電源、通信、交互全鏈路：

1. 內部核心控制層

邏輯控制單元：主MCU，負責協議解析、狀態機管理、指令下發，是充電流程核心控制單元。

狀態監測模塊：集成溫度、電壓、電流傳感器，實時采集充電口狀態與電氣運行參數。

2. 電源管理層

電壓轉換單元：包含TVS輸入保護、DC-DC/LDO、LDO恒壓偏置電路，將車載12V/24V電壓轉換為系統穩定工作電壓。

功率調節單元：MCU 結合監測數據，通過電源管理邏輯實現充電功率控制與過壓、過流、過溫保護。

3. 車-樁通信接口層

CAN通信模塊：支撐GB/T、CHAdeMO 標準下的車樁基礎信號交互。

無線/ PLC協議解析：對應PLC PHY 芯片，處理 CCS、NACS 標準高速通信，完成身份認證與充電參數協商。

4. 車載內網交互層

車載以太網接口：以太網PHY 芯片，實現高帶寬車載內網數據傳輸。

整車ECU交互：通過CAN、LIN 收發器，與 VCU、BMS 等 ECU 實時通信，同時控制指示燈、電子鎖等外設。

三、EVCC系統靜電浪涌防護

EVCC 工作于車載惡劣電氣環境與戶外插拔場景，易受 ESD、浪涌、拋負載干擾，防護失效會導致器件損壞、充電中斷甚至整車安全風險。

需滿足核心車規EMC 標準：ISO 10605（車載 ESD）、ISO 7637（車載瞬態傳導）、ISO 11452（輻射抗擾）、IEC 61000-4-5（浪涌抗擾）。

雷卯電子提供全接口覆蓋、車規級認證、信號無損的一站式靜電浪涌防護方案，核心器件通過AEC-Q101 認證，適配車載嚴苛環境。

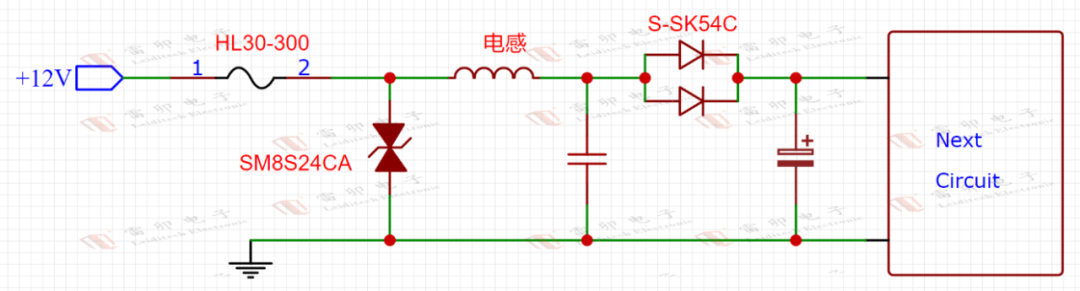

1、12V/24V 電源輸入接口防護方案

滿足ISO 7637-2 5a/5b 拋負載、ISO 10605-2 等級 4 ESD（接觸 15kV、空氣 25kV）要求，支持大功率 TVS 單獨防護、PTC+TVS 組合防護兩種架構。

防護邏輯：前端PPTC實現過流/短路保護，TVS吸收拋負載與大功率浪涌，后端肖特基防反接，次級電源搭配小封裝ESD二極管濾除殘余干擾，全面保護電源管理芯片。

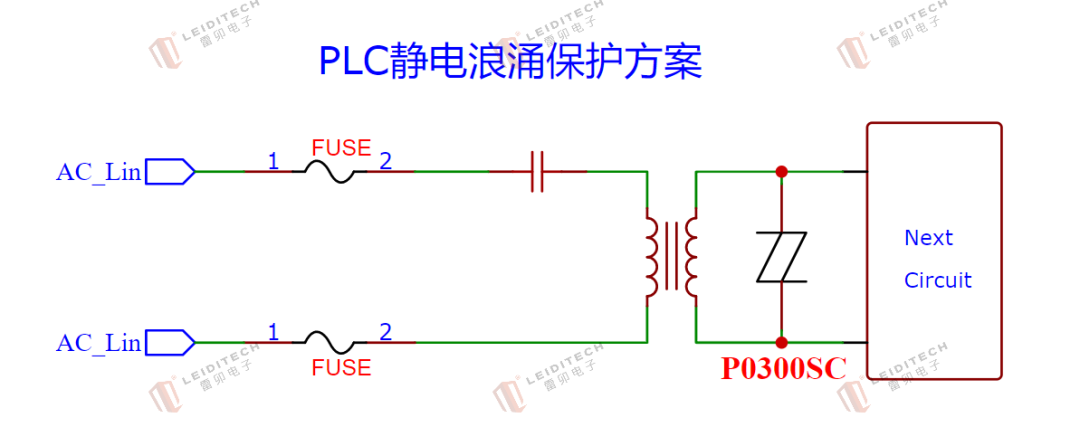

2、PLC載波通信接口防護方案

雷卯專用低殘壓TSS器件（ns 級響應），同時防護靜電與浪涌，保障信號完整性，滿足：

IEC 61000-4-2 ESD 等級4：接觸8kV、空氣15kV

IEC 61000-4-5 浪涌 10/700μs，6kV。

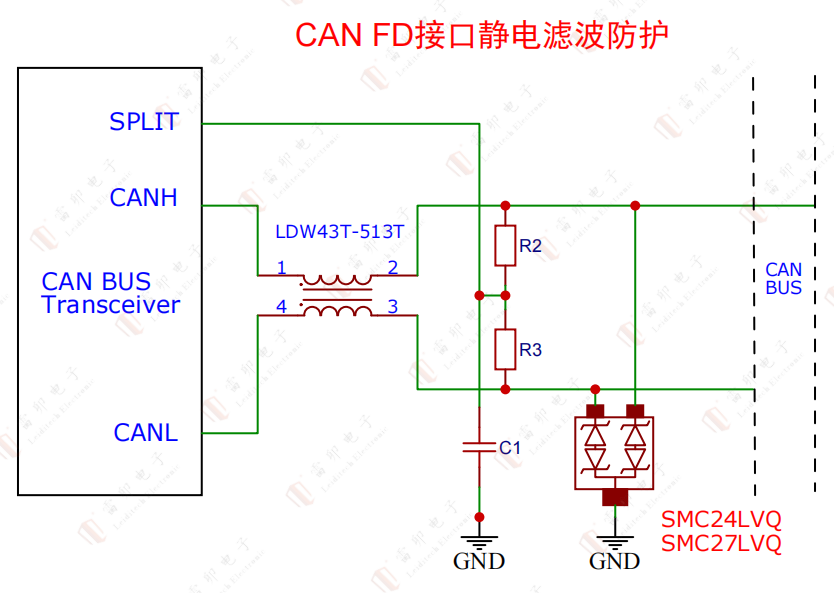

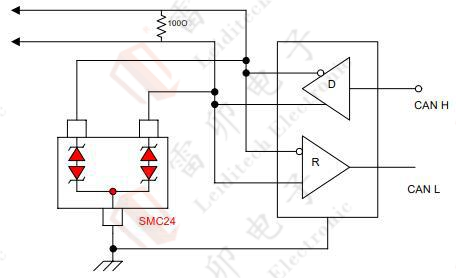

3、CAN/CAN FD 總線接口防護方案

雷卯電子采用低結電容集成防護器件（＜50pF），兼顧防護性能與信號完整性，滿足 IEC 61000-4-2 等級4 ESD：接觸30kV、空氣30kV，SMC24 通過 AEC-Q101 認證。

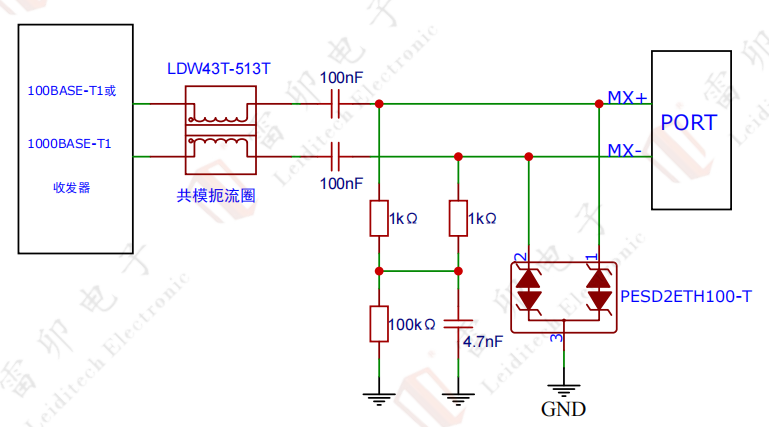

4、車載以太網接口

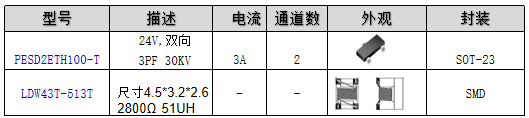

雷卯電子提供基于100BASE-T1和1000BASE-T1開發技術聯盟標準，設計了專用與保護總線免受ESD和其它瞬變造成的損壞車載保護方案。雷卯提供的該ESD采用硅基工藝，具有更高的可靠性，二極管電容值3PF.確保信號完整性。左邊的收發器包含PHY以及一些基本的濾波元件和片上ESD, CMC用于減少共模，ESD PESD2ETH100-T 位于RJ45連接器附近, 在此位置當有高ESD電流引入會被導至GND,保護后端PCB、PHY和其它元件。

5、LIN 總線

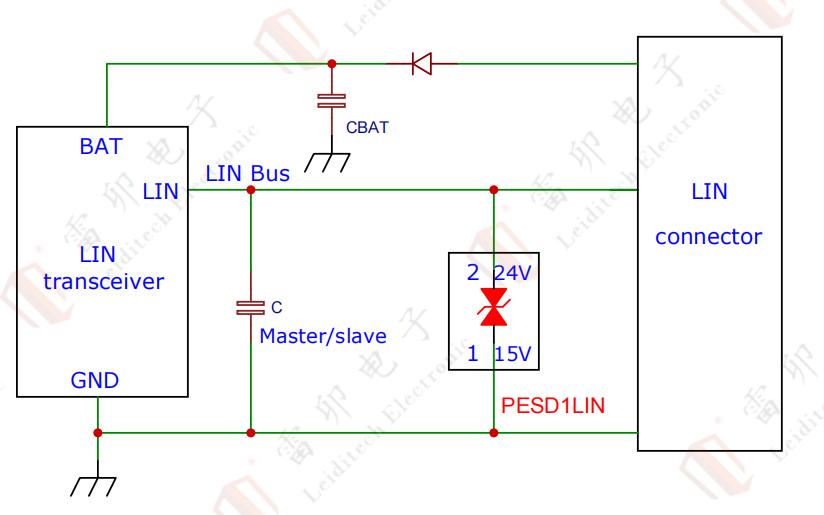

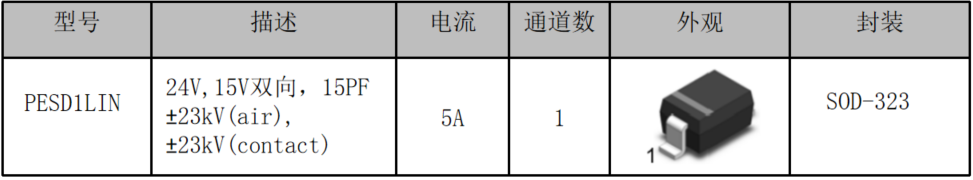

LIN 總線為低成本車載串行通信網絡，雷卯電子采用集成防護器件（結電容＜20pF），滿足 IEC 61000-4-2 等級 4 ESD：接觸 30kV、空氣 25kV，不影響通信穩定性。

四、方案總結

雷卯電子針對EVCC控制器的防護方案核心優勢：：

1.接口全覆蓋：覆蓋電源、PLC、CAN、以太網、LIN等所有薄弱接口，一站式滿足認證要求；

2.車規認證：防護器件可滿足AEC-Q101車規認證，-40℃~+125℃寬溫工作，適配車載嚴苛環境，符合整車廠的準入標準；

3.信號完整性保障：針對CAN FD、車載以太網等高頻通信接口，選用超低結電容器件，在提供可靠防護的同時，完全不影響信號傳輸質量，確保通信穩定；

4.定制化適配能力：可根據硬件設計、測試目標與整車廠要求，提供定制化的防護方案與器件選型服務，助力客戶快速通過整車EMC 認證。

雷卯電子專注于車規級靜電浪涌防護器件研發與EMC解決方案設計，深耕新能源汽車車載電子、充電系統等核心場景，為新能源汽車產業的安全、可靠發展提供全方位的防護支撐。
