扒開外殼！接觸器內部構造大揭秘

接觸器是一種用于遠距離頻繁接通和分斷交、直流主電路或大容量控制電路的電磁式自動開關電器，主要控制對象為電動機，也可用于控制加熱器、照明、電容器等電力負載。

它依靠電磁吸力與彈簧反力配合，實現觸頭的閉合與斷開，核心特點是控制容量大、操作頻率高、壽命長、可實現自動控制，是電力拖動與自動控制系統中最基礎、應用最廣泛的低壓電器。

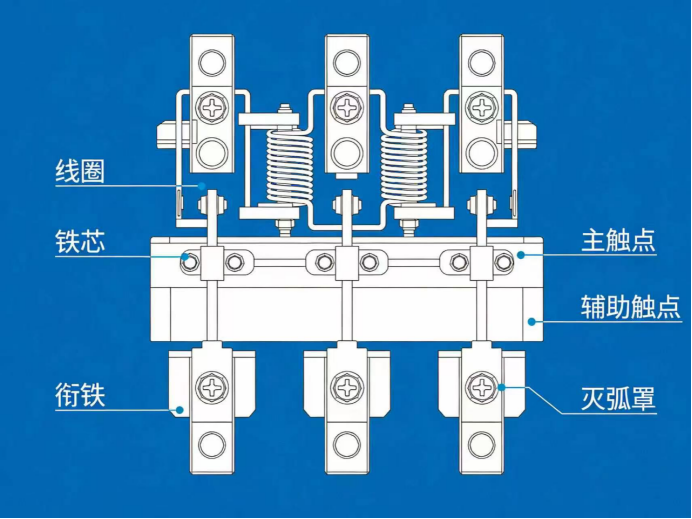

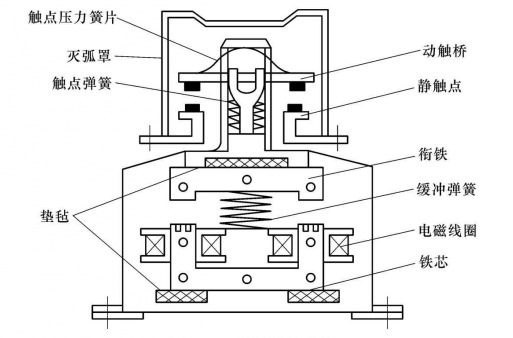

接觸器主要由電磁系統、觸頭系統、滅弧裝置及輔助部件四大部分組成。

一、電磁系統（動力核心） 負責將電能轉換為機械能，驅動觸頭動作。

1電磁線圈：為控制回路供電，通電產生磁場。

常見電壓：AC24V/220V/380V、DC24V。

- 靜鐵芯（定子）：固定不動，用硅鋼片疊壓制成，構成磁路主體。

- 動鐵芯（銜鐵）：可動部件，受電磁吸力帶動觸頭動作。

- 短路環（分磁環）：嵌在靜鐵芯端面，消除交流電磁鐵的振動與噪音。

- 反力彈簧：線圈斷電時，提供彈力使動鐵芯復位。

2觸頭系統（執行部件） 直接接通或分斷電路，

分為主觸頭和輔助觸頭。

-主觸頭：

- 數量：通常3組（三相）或2組（單相）。

- 特點：觸點面積大，載流量高，用于控制主電路大電流。

- 類型：常開（NO），線圈通電時閉合。

- 輔助觸頭：

- 數量：常開（NO）、常閉（NC）各1 - 4對。

- 特點：載流量小，用于控制回路（自鎖、互鎖、信號）。

- 觸頭壓力彈簧：保證接觸緊密，降低電阻，增強滅弧效果。

3滅弧裝置（安全保護） 快速熄滅分斷大電流時

產生的電弧，保護觸頭。

- 滅弧罩：由陶瓷或阻燃塑料制成，約束、冷卻電弧。

- 滅弧柵片：由金屬片組成，將電弧分割成短弧，快速冷卻熄滅。

- 適用：額定電流10A以上的接觸器必備。

4輔助部件

- 絕緣外殼與基座：支撐、固定、絕緣、防護內部結構。

- 接線端子：主回路、控制回路的外部接線端。

- 傳動機構：連接動鐵芯與觸頭，傳遞運動。

- 緩沖件：減少吸合、釋放時的沖擊與噪音。

接觸器工作原理（簡單易懂版）

接觸器本質就是：

用小電流控制線圈 → 產生磁力 → 吸合觸點 → 接通 / 斷開大電流電路。

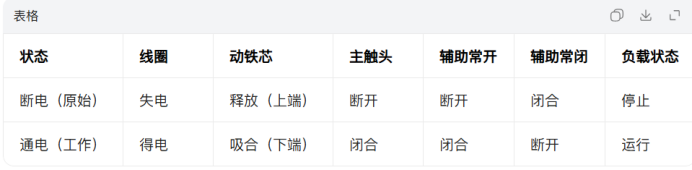

線圈斷電狀態：

1. 控制線圈完全失電：無電流通過，鐵芯無法產生電磁吸力；

2. 動鐵芯（銜鐵）復位：在復位彈簧（反力彈簧) 的彈力作用下，動鐵芯保持在最上端的釋放位置，不會向下吸合；

3. 主觸頭狀態：3 對常開主觸頭（NO） 全部保持斷開狀態 → 主電路（電機、大功率負載）完全斷電，負載停止工作；

4. 輔助觸頭狀態：

1. 1 對常開輔助觸頭（NO）：保持斷開；

2. 1 對常閉輔助觸頭（NC）：保持閉合

5. 整體狀態：接觸器處于靜止、待命、未工作的初始狀態，等待線圈通電觸發動作。

線圈通電狀態

當交流接觸器線圈通電后，產生電磁吸力，吸合動鐵芯，帶動觸頭動作：

1. 對常開主觸頭閉合，主電路接通，負載開始工作；

2. 兩對輔助觸頭狀態改變：原來閉合的常閉輔助觸頭斷開，原來斷開的常開輔助觸頭閉合。

復位狀態（線圈斷電、自然釋放狀態）

1. 線圈無電，無電磁吸力；

2. 動鐵芯在反力彈簧作用下回到初始位置；

3. 三對常開主觸頭斷開，主電路切斷；

4. 輔助觸頭恢復原狀：常開輔助觸頭斷開，常閉輔助觸頭閉合。

簡單記：斷電復位 → 主斷、輔常閉通、輔常開斷。

交流接觸器電氣圖形符號與文字符號

交流接觸器的電氣符號遵循GB/T 4728（電氣簡圖用圖形符號）國家標準，核心分為線圈符號和觸頭符號兩大類，文字符號統一為 KM（舊標準曾用 C，現行標準統一為 KM）。

一、核心符號分類（對應參考圖）

1. 線圈符號（控制回路）

· 圖形符號：一個矩形框，兩端引出接線端子

· 文字符號：KM

· 作用：代表接觸器的電磁線圈，通電后產生吸力，驅動觸頭動作；是接觸器的 “控制端”。

2. 觸頭符號（主回路 + 控制回路）

觸頭分為主觸頭（主回路，大電流）和輔助觸頭（控制回路，小電流），按動作狀態分為常開（NO）、常閉（NC）兩類：

1. 主觸頭 vs 輔助觸頭的符號區別

· 國標中常開主觸頭和常開輔助觸頭的圖形符號完全一致，僅通過電路位置區分：主觸頭畫在主回路（L1/L2/L3），輔助觸頭畫在控制回路；

· 常閉觸頭僅用于輔助回路，主觸頭默認設計為常開型（工業場景極少用常閉主觸頭）。

2. 文字符號規范

· 現行國家標準（GB/T 5094）規定：交流接觸器的文字符號統一為 KM，無論主觸頭、輔助觸頭、線圈，標注均為 KM（可加下標區分，如 KM1、KM2 用于多接觸器電路）；

· 舊標準中曾用 “C” 作為接觸器文字符號，現已淘汰，工程圖紙中統一使用 KM。

3. 完整電路符號示例

在實際電氣原理圖中，接觸器的符號會按功能拆分繪制：

· 線圈 KM 畫在控制回路；

· 3 對常開主觸頭 KM 畫在主回路（電機供電側）；

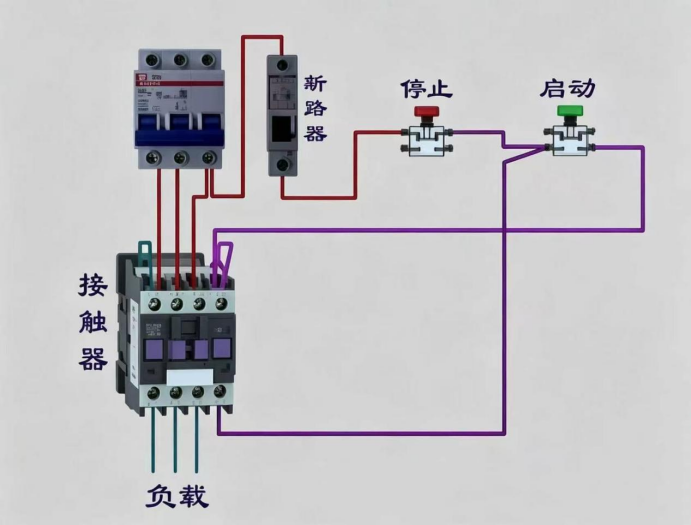

· 1 對常開輔助觸頭 KM 畫在自鎖回路；

· 1 對常閉輔助觸頭 KM 畫在互鎖回路。

二、快速記憶口訣

線圈 KM 矩形框，通電吸合斷彈簧；

主輔常開斜斷開，通電閉合通電源；

常閉帶鉤原閉合，通電斷開做互鎖；

所有標注 KM，國標規范不能錯。
