GTX301L是一款單通道電容式觸摸芯片，采用獨有GreenTouch3LP?引擎，集成智能靈敏度校準、數字噪聲濾波器與高效觸摸檢測算法，通過檢測人體與觸摸屏之間的電容變化來識別觸摸動作，具備強大的抗干擾能力，能夠抵御電磁干擾（如特斯拉線圈輻射）和環境溫度波動的影響，特別適用于需要單通道電容感應的場合。

該芯片專為取代傳統按鍵而設計，芯片內部集成高效完善的觸摸檢測算法；內建穩壓電路, 提供穩定的電壓給觸摸感應電路使用, 穩定的觸摸檢測效果可以廣泛的滿足不同應用的需求。

由于低功率發動機，各種電池供電的應用程序可以增加產品的使用時間。也基于現有的GreenTouch3TM引擎技術，可靠性可以保證對各種噪音和環境的變化。

電容式觸摸芯片-GTX301L

GTX301L觸摸傳感器支持1.8V～5.5V的寬電壓供電范圍，提供SOT23-6L和DFN-6L兩種封裝形式，支持多種待機模式，如LP模式（低功耗模式）和NP模式（正常模式）在待機狀態下，其功耗可低至16μA（3.0V）擁有靈活的輸出模式。

觸摸感應芯片通過不停的掃描感應按鈕或者是滑條的輸入，然后運行上層算法來檢測的狀態或者滑條上的坐標位置，并通過I2C或者其他的通信接口把當前的信息發送到主機端，主機根據當前的輸入信息控制顯示或者作出其他的相應。

支持1:1直接輸出，提供推挽型、激活低/高電平及翻轉模式，可通過CTRL引腳切換，適配不同控制邏輯。還支持0~20mm的非接觸式感應，適用于金屬面板、玻璃覆蓋層等復雜介質。

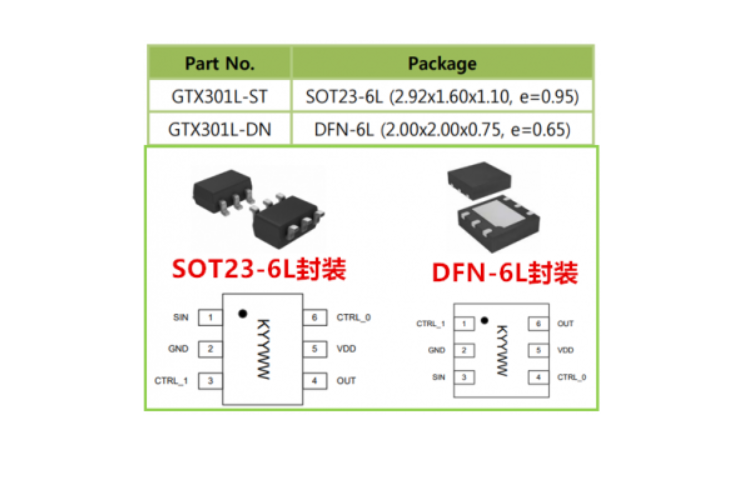

封裝圖：

封裝圖

電容式觸摸芯片 - GTX301L的特性：

嵌入式GreenTouch3LPTM引擎

內置模擬補償電路與數字噪聲濾波器，可抑制電磁干擾（如特斯拉線圈輻射）和環境溫度波動（-30℃～+70℃）的影響。

多種封裝可選：SOT23-6L (2.92x1.60x1.10, e=0.95)和DFN-6L(2.00x2.00x0.75, e=0.65)，符合RoHS標準

輸入電容檢測精度高達0.1pF

通過無鉛認證

內置ESD防護電路，HBM高達±8000V

智能靈敏度校準；低功率增強器

激活低/高功能；擁有切換功能

支持智能靈敏度校準，自動適應金屬面板、厚玻璃（厚達8mm）等復雜介質，減少誤觸

內置上電復位電路，確保系統啟動穩定

參數特性：

通道數量：單通道電容感應輸入

工作電壓：1.8V～5.5V（兼容鋰電池與USB供電）

待機功耗：<5.5μA（@3.3V，滿足電池設備長續航需求）

響應速度：<80ms（支持快速觸摸/滑動識別）

抗干擾能力：通過EFT±4kV、CS 10V動態測試（可抗特斯拉小黑盒線圈干擾）

?1:1直接輸出?：推挽式輸出的1:1直接輸出，支持活動低/高功能和切換功能。

小型封裝?：SOT23-6L和DFN-6L兩種小型封裝，節省空間，便于PCB布局

電容式觸摸芯片 - GTX301L的應用：

智能家居：支持金屬面板觸控，抗極端溫度與雨水侵蝕

家電控制：如洗衣機、空調的觸摸面板，適配厚玻璃界面

消費電子：便攜設備（遙控器、數碼相機）多媒體設備（數碼相框、家庭影院）按鍵替代

工業領域：適用于需長期運行的設備（如工業控制面板）耐電磁干擾與振動
