現代電容式觸控芯片已高度集成，不僅支持基礎觸摸功能，還能結合壓感、滑動識別等擴展能力，例如通過矩陣掃描或AD采樣提升按鍵識別靈活性；芯片內部通常集成MCU架構和算法模塊，可自動抵消環境干擾（如溫度、濕度變化或電磁噪聲），并支持多種輸出接口（如I2C），廣泛應用于智能家居、汽車電子、可穿戴設備等領域。?

電容式觸控芯片通過檢測人體觸摸引起的電場變化來工作，其核心原理是利用電容變化感知觸摸操作。電容式觸控芯片基于電容傳感原理，當手指或導電物體靠近觸控傳感器（如金屬電極或導線構成的Touch Pad）時，會改變傳感器與地之間的電容值，這種變化被芯片內部的高精度檢測電路捕捉并轉換為數字信號，從而識別觸摸位置、手勢或按鍵操作。??

電容式觸摸觸控芯片-GTX315L

由工采網代理的韓國GreenChip 電容式觸摸芯片 - GTX315L是具有多通道觸發傳感器的15位觸摸傳感器系列，它是通過持續模式提供中斷功能和喚醒功能，具備自動靈敏度校準、超強抗干擾能力，可抗特斯拉（小黑盒）線圈干擾，支持單鍵/多點觸控；被廣泛應用于智能門鎖、便攜式電子產品、多媒體設備、智能家電以及辦公設備等領域，可直接兼容原機械式輕觸按鍵的處理信號。

獨有的嵌入式GreenTouch3TM引擎:模擬補償電路、嵌入式數字噪聲濾波器擁有智能超高靈敏度校準；對電磁兼容、電磁干擾、溫濕度變化、電壓干擾、溫度漂移、濕度漂移等都有較強的抗干擾能力；能夠有效避免因環境因素變化引起的按鍵誤觸等情況。

該芯片工作電壓范圍：1.8V～5.5V，采用I2C通信協議；支持超低功耗、可調節功耗、可節靈敏度(64級)、可控制LED燈亮度(32級 )與國產芯片相比，GTX315L擁有超強抗干擾能力、斷電記憶功能，過溫、過電流保護，能經受反復按鍵操作。并符合國家強電測試標準；它經過高壓測試和注入電流測試，可靠性更高。

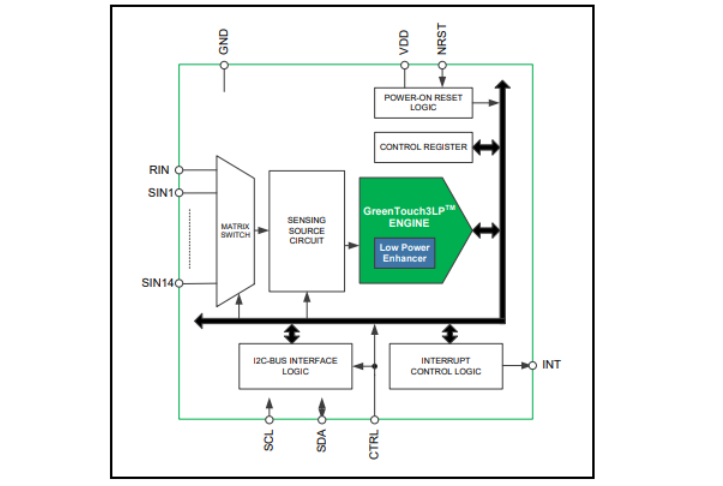

應用框圖：

應用框圖

電容式觸摸IC - GTX315L具備特性：

供電電壓范圍寬：1.8V～5.5V

15通道cap.傳感輸入

嵌入式GreenTouch3TM引擎

-模擬補償電路

-嵌入式數字噪聲濾波器

-智能靈敏度校準

-低功率增強器

提供中斷功能；提供幻燈片模式；

支持I2C接口；提供“寄存器寫入鎖定”功能

應用：

1）多鑰匙應用—門鎖、遙控器等。

2）便攜式電子產品-手機，MP3, PMP, PDA，導航、數碼相機、攝像機等。

3）多媒體設備-電視，DVD播放器，藍光播放器，數碼相框、家庭影院等。

外圍電路簡單，調試方便；可以通過編程方便的單獨調整每個按鍵的靈敏度，通過無鉛認證，封裝（QFN-24L (4.00 x4.00x0.75, e = 0.50)） 模擬補償電路；嵌入式數字噪聲濾波器；GTX315L的CTRL引腳提供可切換在同一芯片上進行兩個芯片并行操作的芯片IDI2C總線。
