關鍵詞：調光模式豐富；高效低溫升；保護機制完備

圣邦微電子推出SGM37460Q，一款專為車載智能座艙中的中控屏、儀表盤及抬頭顯示（HUD）等應用推出的六通道、集成前級升壓（Boost）轉換器的車規級背光LED驅動芯片。

SGM37460Q的輸入電壓范圍覆蓋3.5V至36V；器件集成峰值5A（典型值）的Boost轉換器功率下管，開關頻率最高可達2.2MHz（典型值）；集成六通道LED驅動電路，每通道均可承載150mA驅動電流，精度達到±2.5%，且支持多種調光模式；具備完善的保護功能，并集成溫度超過140℃時的電流降額機制；符合AEC-Q100 Grade 1標準；采用TQFN-4×4-24EL封裝。

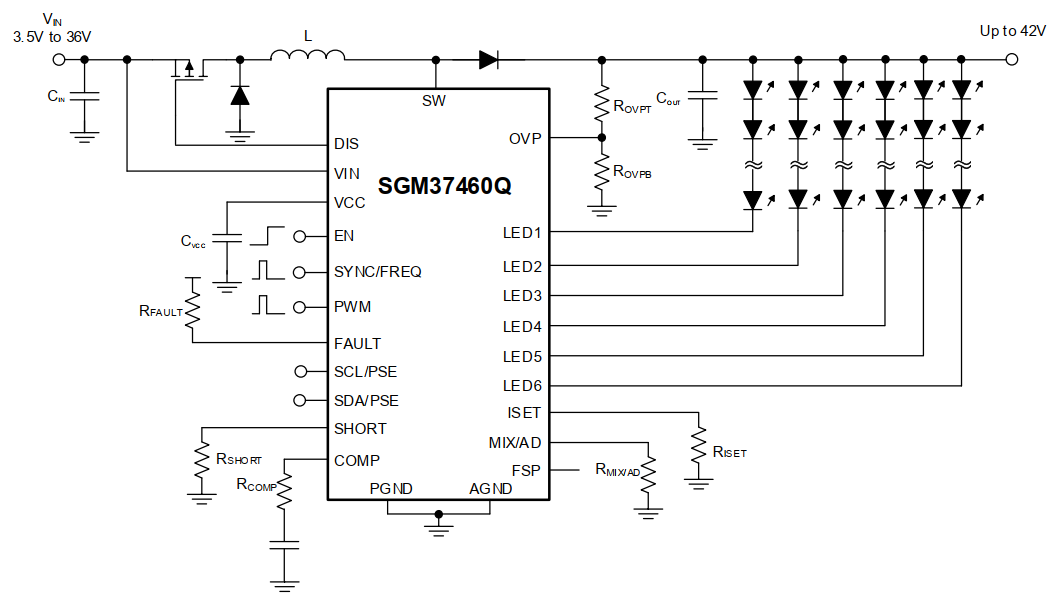

圖1 SGM37460Q典型應用電路圖

調光模式靈活豐富，滿足多元場景需求

SG Micro Corp

工程師們往往會根據不同用戶的需求選擇合適的調光模式。SGM37460Q支持通過I2C或外圍電阻配置模擬調光、PWM調光及混合調光，可滿足絕大多數客戶的需求。

模擬調光通過調節LED的驅動電流改變亮度。亮度輸出平滑、無閃爍、無高頻電流開關噪聲、EMI低且運行安靜，適合對EMC表現高要求的應用。

PWM調光以固定峰值電流驅動LED，通過調節占空比控制平均亮度，電流波形始終保持最大幅度，LED的色溫和光譜在整個亮度范圍內都能保持一致。具備高效率、高精度以及出色的亮度一致性等特點。

混合調光結合了前兩者：在高亮度區采用模擬調光，實現低EMI、較高效率和較穩定色溫；在低亮度區切換為PWM調光，避免高低亮度間色溫偏差過大并保持高效率。

此外，SGM37460Q在PWM調光以及混合調光的PWM段支持相移功能，最小化瞬時負載變化導致的浪涌電流，并降低功率路徑上的電壓/電流紋波。

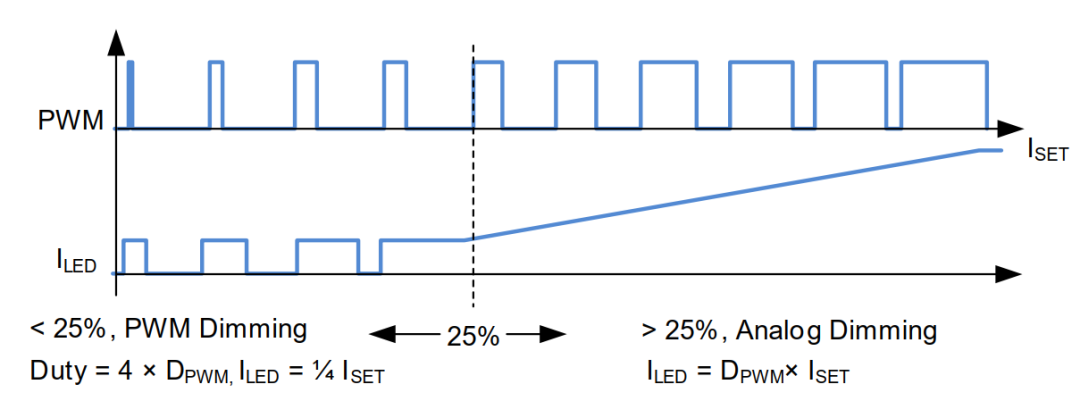

圖2 混合調光模式

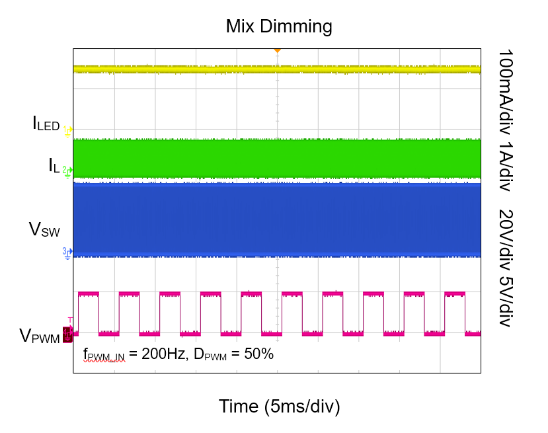

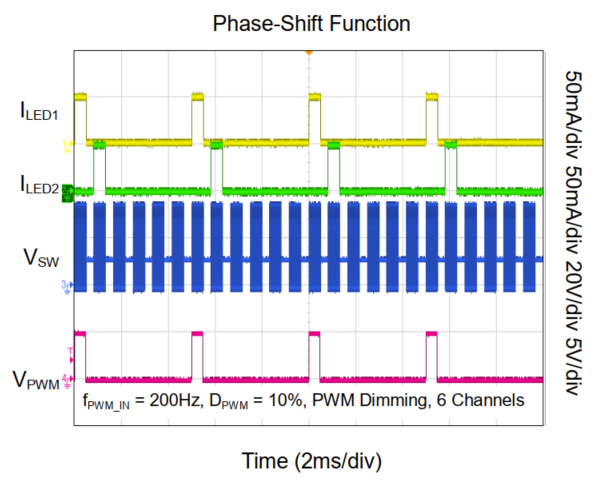

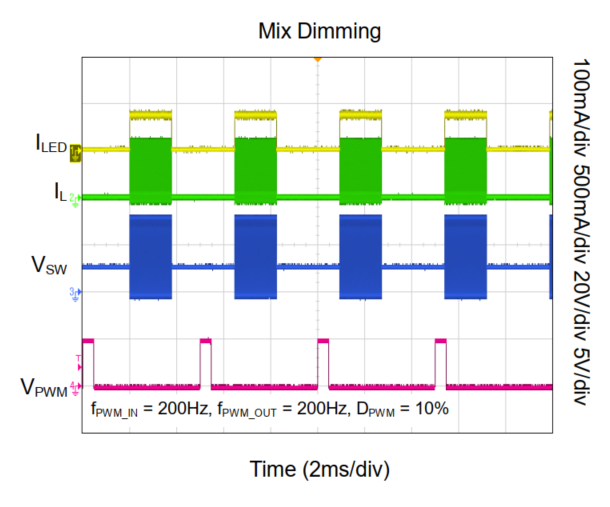

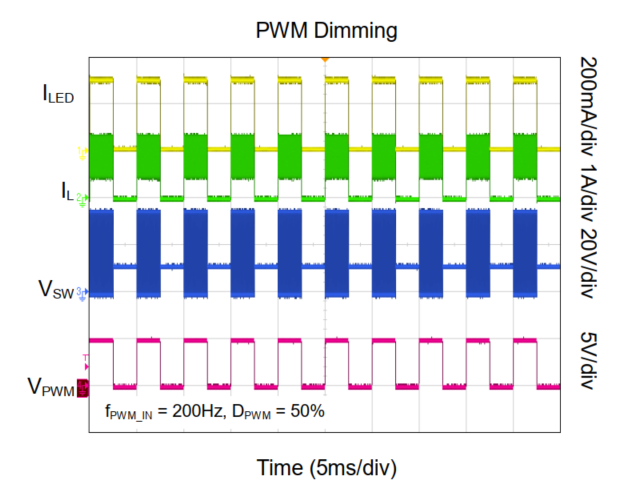

圖3 模擬調光、PWM調光、混合調光及帶移相功能的調光方式下的典型波形

高效工作，節能溫升低

SG Micro Corp

SGM37460Q內置了一顆Boost下管，其典型的導通阻抗僅90mΩ，顯著降低導通損耗。結合芯片出色的驅動電路設計，SGM37460Q的Boost變換器效率可達94%。（測試條件：VIN= 12V，ISET= 100mA，LED燈串配置為6通道×12串每通道）

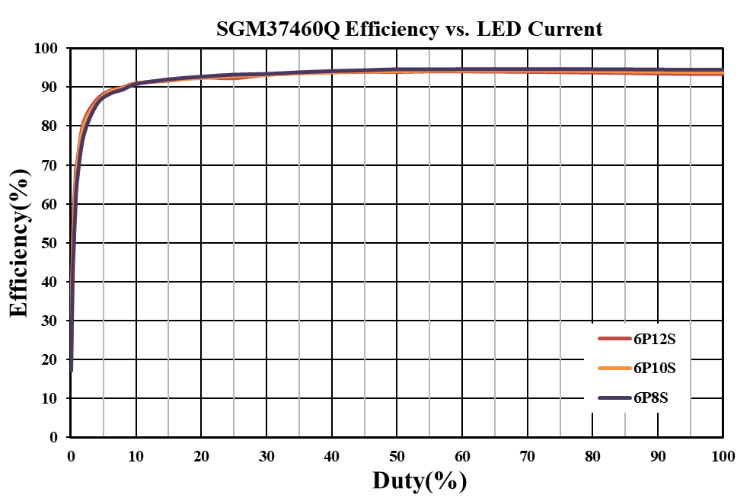

圖4 SGM37460Q效率與LED電流的關系

除Boost變換器的高效率外，SGM37460Q還具有LED各通道的低余量電壓（Headroom Voltage）的優勢，進一步降低系統損耗。結合低熱阻系數的QFN封裝，SGM37460Q的溫升表現優于同類方案。

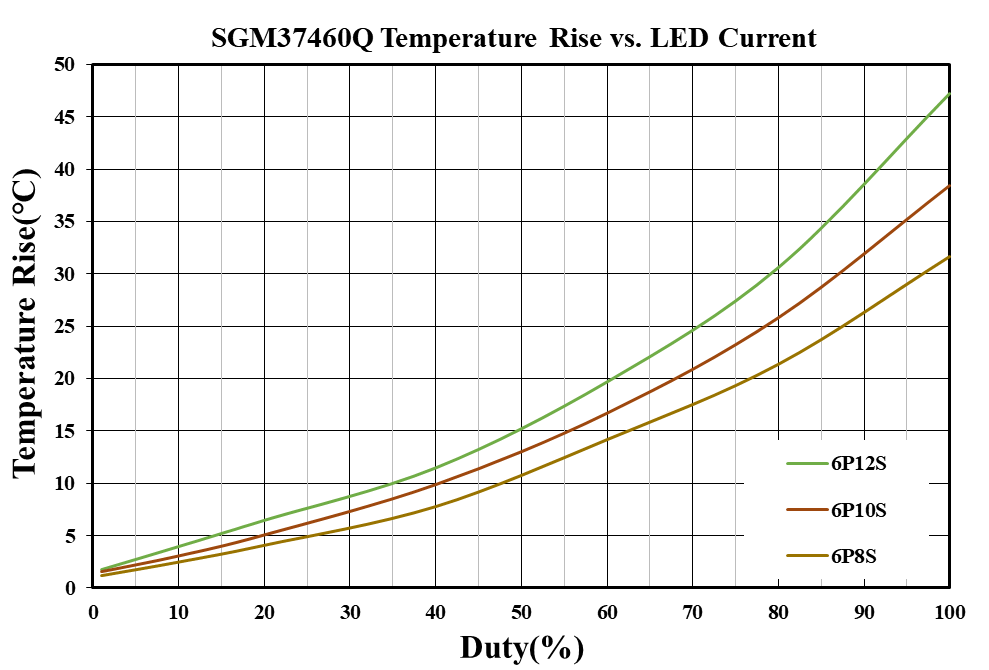

圖5 SGM37460Q溫升表現

（測試條件：VIN= 12V，ISET= 100mA，LED燈串配置為6通道 × 8/10/12串每通道）

抖頻技術靈活可配，優化EMI性能

SG Micro Corp

SGM37460Q采用開關頻率抖動（抖頻）技術，有效分散EMI能量分布，降低開關基頻及其高次諧波處的峰值干擾電平。該機制顯著削弱頻譜尖峰，提升系統EMI裕量，在不增加濾波器或磁件成本(方便，低成本)的前提下優化整體電磁兼容性能。工程師們可以通過I2C或外圍電阻靈活配置調制頻率和深度，以適應不同應用場景。

圖6 調制頻率（FMOD）和調制深度（△Fsw）示意圖

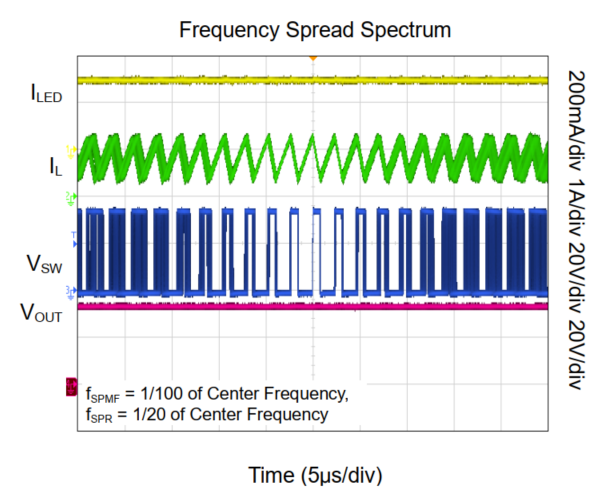

圖7 抖頻下的典型波形

完善的保護機制，為系統保駕護航

SG Micro Corp

SGM37460Q集成了多種保護功能，包括Boost過流保護（OCP）、Boost過壓保護（OVP）、過溫保護（OTP）、LED開路保護（LED Open Protection，可恢復）、LED短路保護（LED Short Protection，可恢復）以及LEDx-GND短路保護（Short LEDx-to-GND Protection）。這些功能共同保障芯片平穩運行，并大幅降低外部防護電路需求。

芯片還設有故障警告引腳（FAULT），可拉低信號來觸發系統中上位機的中斷功能。上位機也可通過I2C讀取SGM37460Q寄存器，實現故障診斷。

此外，SGM37460Q還集成了LED電流高溫衰減功能，當器件溫度超過+140℃，自動降低各通道LED電流。

SGM37460Q典型功能與參數一覽

SG Micro Corp

符合AEC-Q100 Grade 1標準；

輸入電壓范圍：3.5V至36V；

LED陽極電壓：最高42V；

6個LED驅動通道，每個通道最高150mA；

支持PWM調光、模擬調光和混合調光；

15000 : 1的PWM調光比（在200Hz下）；

±2.5%的通道間電流匹配精度；

Boost環路支持LED陽極電壓自適應調節；

內置90mΩ MOSFET；

支持高達5A的逐周期開關電流限制；

開關頻率支持300kHz至2.2MHz內可調，且支持外部開關頻率同步；

集成頻譜擴展功能（Spread Spectrum）；

支持通過I2C接口配置或者外圍電阻配置；

通過FAULT引腳釋放故障中斷功能；

Boost過流和輸出過壓保護；

LED開路和短路保護；

高溫降額功能和過溫保護；

符合環保理念的TQFN-4×4-24EL綠色封裝，并帶有可濕性側面。
