方案背景與設計邊界

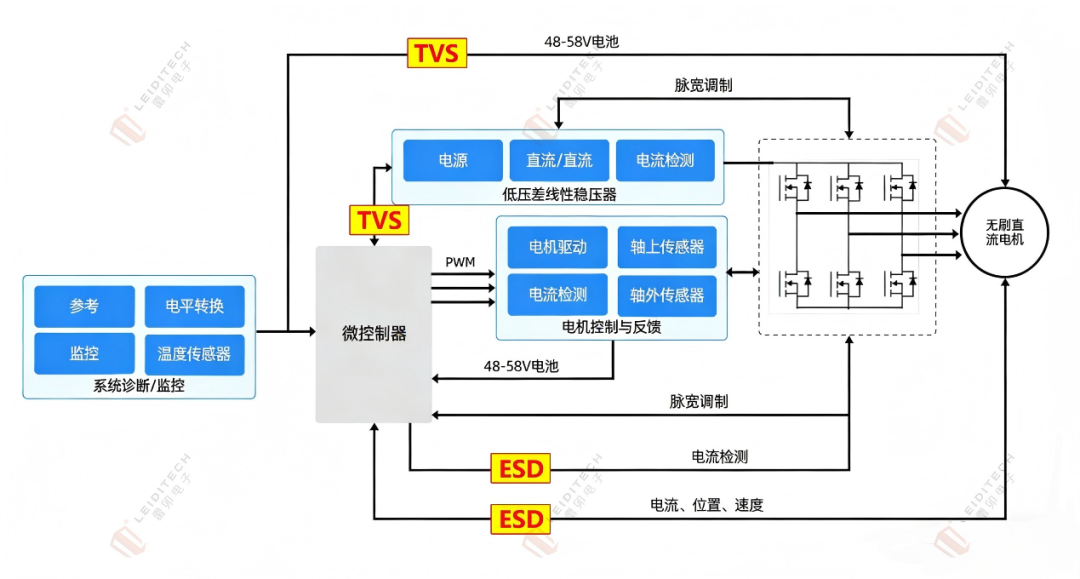

人形機器人頸部關節是整機視覺、環境感知的核心承載單元，集成了伺服驅動、高精度編碼器、IMU 慣性傳感器、多軸力矩傳感及高速通信總線，同時承擔俯仰、偏航、滾轉三自由度運動控制，具備空間緊湊、強弱電集成、敏感器件密集、人機交互頻次高的核心特點，是靜電放電(ESD) 和浪涌沖擊的高風險區域。

雷卯電子本方案基于行業主流48V直流母線人形機器人平臺設計，完全符合 IEC 61000-4-2（ESD）、IEC 61000-4-5（浪涌）、GB/T 17626.2 等標準，實現接觸放電±8kV、空氣放電 ±15kV 無性能降級，基本浪涌沖擊無硬件損壞的防護能力，覆蓋電源、驅動、傳感、通信全鏈路。

頸部關節的核心電氣規格如下：

二

靜電浪涌失效風險核心來源

1. 靜電放電 (ESD) 核心風險

·人機交互引入：頸部是機器人與人視覺交互的核心區域，人體觸摸、衣物摩擦產生的HBM人體模型靜電（150pF+330Ω），峰值電壓可達15kV以上，直接通過外殼縫隙、接口線纜侵入電路。

·內部摩擦起電：關節旋轉運動中，減速器、線纜、滑環的摩擦產生CDM帶電器件模型靜電，直接損傷編碼器、傳感器等敏感芯片。

·空間耦合干擾：電機PWM開關產生的高頻輻射，耦合到敏感信號線，形成等效ESD脈沖，導致傳感器數據跳變、MCU死機。

2. 浪涌沖擊核心風險

·電機反向電動勢：頸部關節急停、換向時，感性負載產生的電壓尖峰，峰值可達母線電壓的2~3倍，直接擊穿MOSFET、驅動芯片。

·電源總線擾動：整機多關節聯動時，負載突變引發的母線浪涌，通過電源路徑侵入關節控制板。

·外部電源注入：充電、調試時，外部電源引入的電網浪涌，通過總線傳導至關節模塊。

三

全鏈路防護方案設計

（一）48V主電源端口靜電浪涌防反接電路

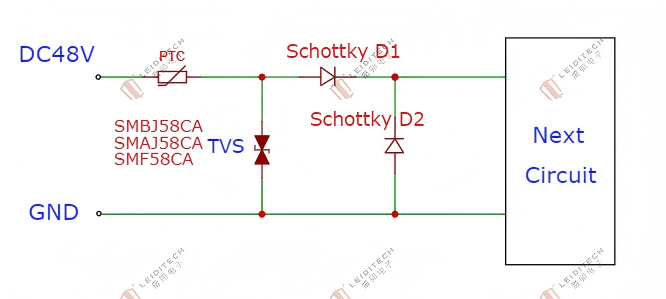

雷卯電子選用SMBJ58CA對48V直流電源接口進行靜電浪涌基礎保護，滿足39V~54V的寬電壓輸入，滿足IEC61000-4-2，等級4，接觸放電8KV，空氣放電15KV。滿足IEC61000-4-5浪涌高等級測試需選用大功率器件，前端PTC提供過流防護，D1和D2實現電機反電動勢泄放。

（二）功率驅動與MOSFET防護電路

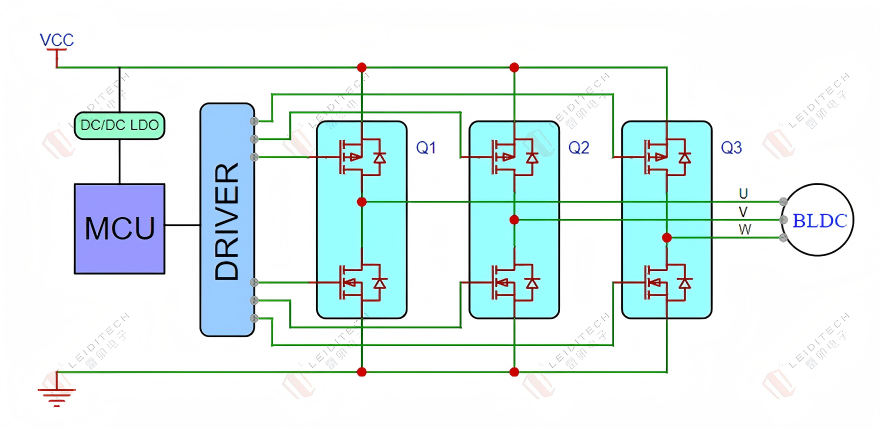

頸部關節伺服驅動采用三相全橋逆變拓撲，MOSFET是核心功率器件，是浪涌沖擊的高風險單元，本方案的防護設計覆蓋柵極、漏源極、驅動回路全路徑。

1、MOSFET 選型基準

針對頸部關節100~300W 功率等級，推薦MOSFET 選型參數如下：

·耐壓：≥100V，為 48V 母線提供 2 倍以上的電壓裕度；

·導通電阻Rds (on)：＜30mΩ，降低導通損耗與發熱；

·封裝：DFN5*6/TO-252，適配關節緊湊空間，同時具備優異散熱性能；

雷卯電子推出專為機器人關節驅動優化的N+P 合封 MOSFET，在集成度、一致性與可靠性方面具備顯著優勢，部分型號參數及應用推薦如下：

2、MOSFET 柵極 ESD 與浪涌防護

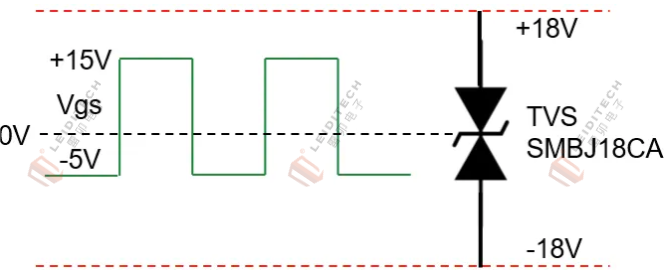

·柵源極并聯TVS 二極管：選型SMBJ18CA，雙向TVS，鉗位電壓低于MOSFET柵極30V的最大耐受電壓，直接泄放柵極靜電浪涌，避免柵氧層擊穿。

·布局要求：柵極驅動走線長度＜5mm，TVS器件緊貼MOSFET柵源引腳放置，最小化寄生電感。

（三）傳感器與信號接口防護電路

頸部關節的編碼器、IMU、力矩傳感器屬于mV級弱信號器件，ESD防護的核心矛盾是防護性能與信號完整性的平衡，需采用超低容值防護器件，避免信號畸變。

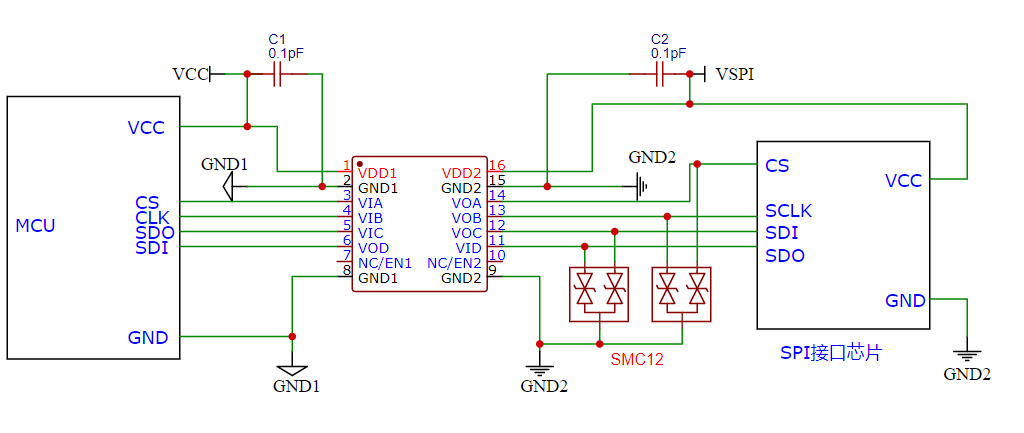

1.SPI接口靜電防護

雷卯電子推薦選用2通道ESD陣列SMC12，其單通道結電容＜50pF，支持 IEC 61000-4-2 ±15kV空氣放電、±8kV 接觸放電，可在提供ESD防護的同時，不影響信號的邊沿與完整性。

2. IMU與力矩傳感器防護

·電源防護：傳感器3.3V/5V電源輸入端，并聯SD03CW/SD05C
ESD二極管，實現電源軌的ESD與浪涌防護。

·屏蔽設計：傳感器線纜采用屏蔽雙絞線，屏蔽層單端接地（主控制器端），避免地環路引入的ESD干擾。

（四）通信總線接口防護電路

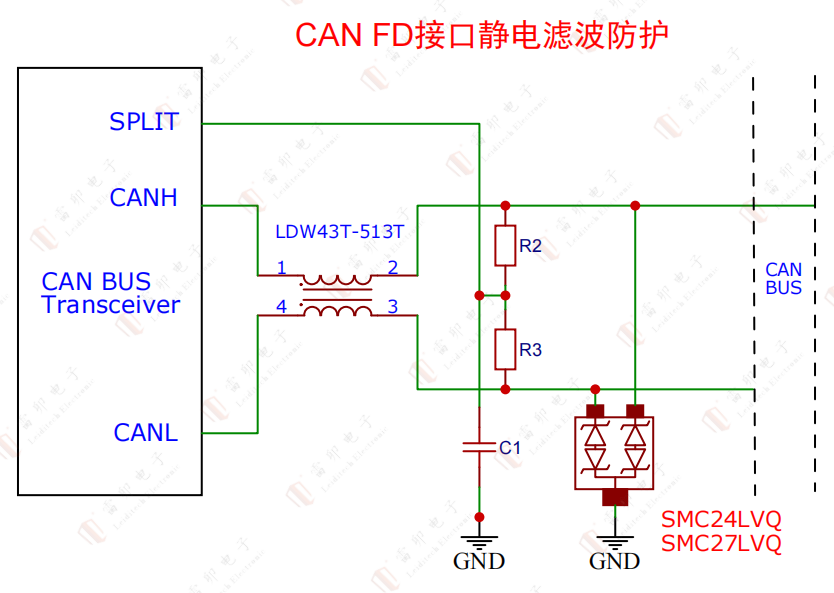

頸部關節與主控制器的通信以CAN FD總線為主，具體防護設計如下：

器件選型：雷卯推薦集成式CAN-FD總線防護器件SMC24LV/SMC27LVQ，結電容<5PF，可以保證信號完整性的同時，可濾除雜訊、通過靜電測試, 將該器件并聯于 CAN_H-GND、CAN_L-GND，可實現 IEC 61000-4-2 ±15kV 空氣放電、±8kV 接觸放電的ESD防護效果。

干擾抑制：選型LDW43T-513T共模扼流圈，抑制總線共模干擾，提升通信穩定性。

四

PCB 布局與工程實現關鍵要點

1、遵循防護路徑最短原則：所有ESD浪涌防護器件必須緊貼接口放置，泄放路徑長度＜3mm，避免過長走線的寄生電感降低防護效果。

2、實施強弱電分區隔離：功率驅動區（強電）與控制傳感區（弱電）嚴格分區，采用單點接地方式，避免功率地的浪涌電流串入控制地，導致MCU死機、傳感器數據異常。

3、優化結構屏蔽設計：關節金屬外殼與系統地可靠連接，形成法拉第籠，屏蔽空間輻射ESD干擾；外殼縫隙、出線口做密封處理，避免靜電直接侵入內部電路。

五

核心器件選型清單

上海雷卯電子始終認為，高性能的組件選型與嚴謹?shù)腜CB 布局是 EMC 設計的兩大核心支柱，二者缺一不可。只有將組件參數深度對齊系統耐壓限制，并輔以極致的 Layout 工藝，才能在日益復雜的電磁環境中確保產品的生存力。未來，上海雷卯電子也將憑借 20 余年的技術積累，持續為人形機器人行業提供定制化的EMC電路保護解決方案與技術支持。
