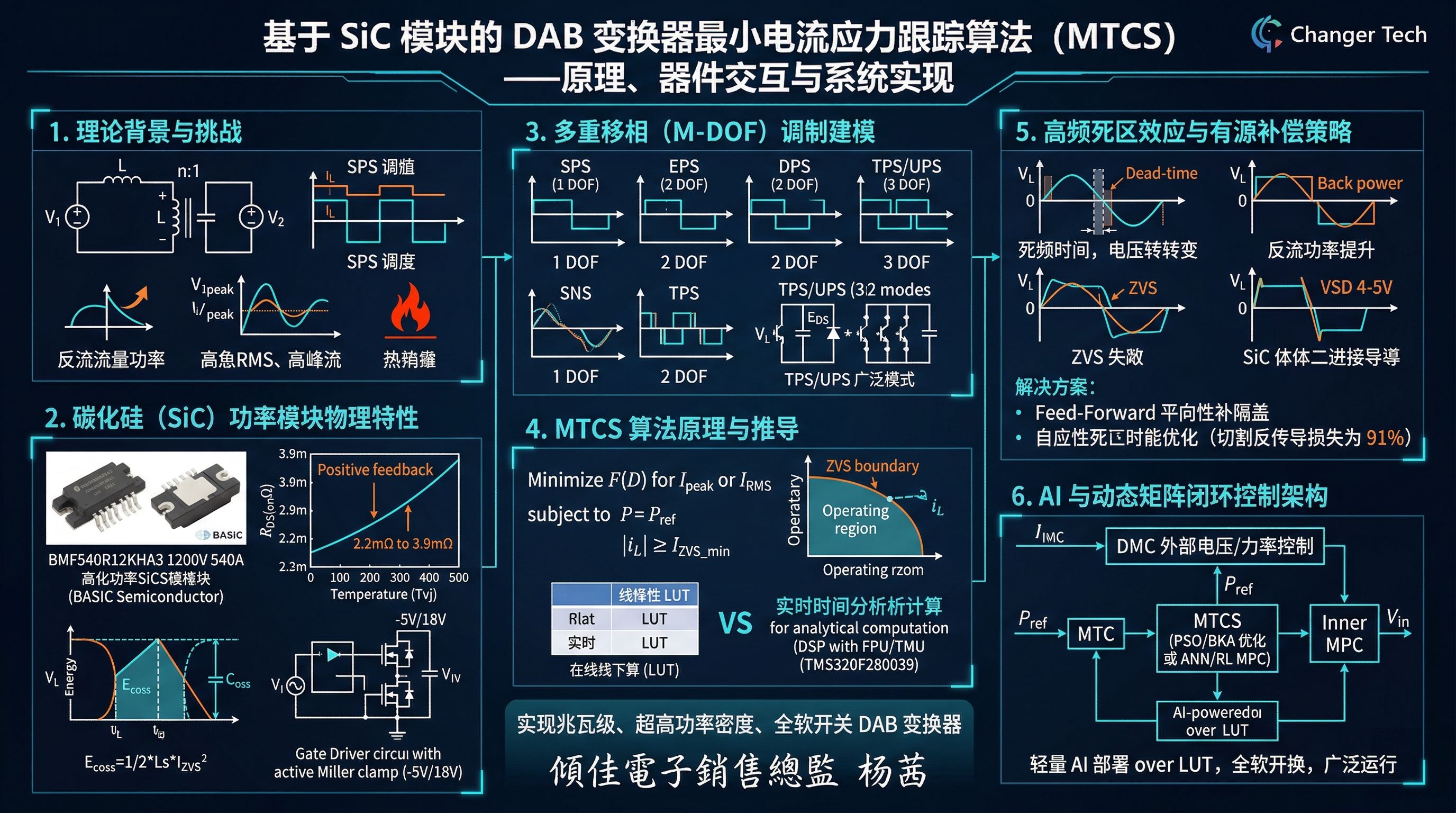

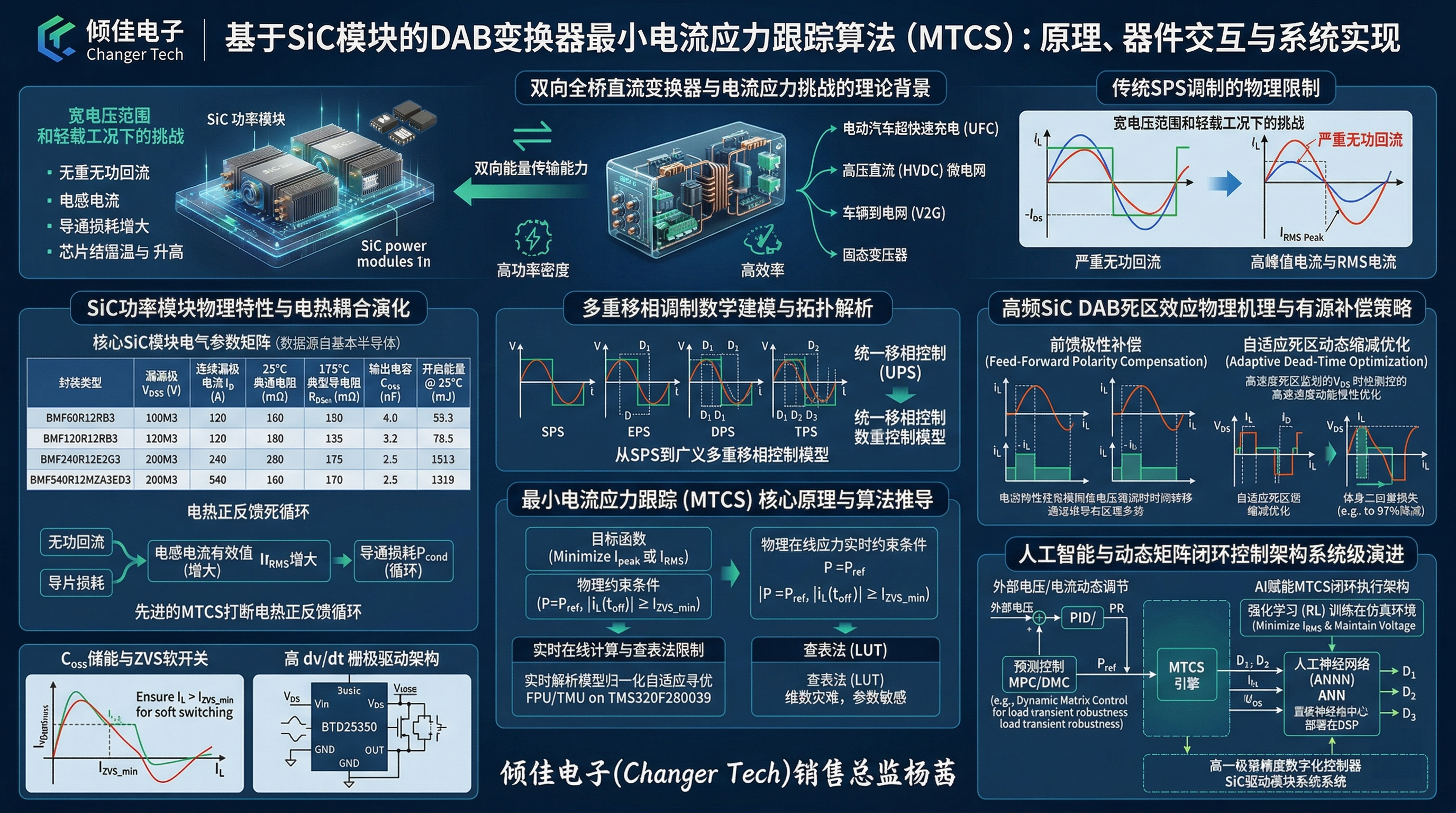

基于SiC模塊的DAB變換器最小電流應力跟蹤算法（MTCS）：原理、器件交互與系統實現

雙向全橋直流變換器與電流應力挑戰的理論背景

在現代電力電子技術的發展進程中，隨著電動汽車超快速充電（UFC）基礎設施、高壓直流（HVDC）微電網、車輛到電網（V2G）系統以及固態變壓器的廣泛部署，對具備高功率密度、高效率和雙向能量傳輸能力的隔離型直流-直流（DC-DC）變換器的需求呈現出爆炸式增長 。在眾多拓撲結構中，雙向全橋（Dual Active Bridge, DAB）變換器憑借其固有的雙向功率流控制能力、原副邊電氣隔離特性、易于實現軟開關（ZVS）以及對稱結構帶來的升降壓調節靈活性，成為高頻隔離功率變換領域的核心拓撲 。

傳統DAB變換器的控制嚴重依賴于單移相（Single-Phase-Shift, SPS）調制策略。在SPS調制中，原邊和副邊的全橋逆變器均以固定的百分之五十占空比運行，從而在變壓器的原副邊繞組上產生對稱的高頻方波電壓。系統的有功功率傳輸方向和大小完全由原副邊電壓方波之間的基波相位差（移相角）來決定 。盡管SPS調制算法在數字控制器中極易實現，并且在電壓傳輸比接近于一（即輸入輸出電壓嚴格匹配）的額定工況下能夠展現出優異的性能，但其在寬電壓范圍或輕載工況下面臨著不可逾越的物理限制 。當實際運行的電壓轉換比偏離單位值時，高頻變壓器漏感兩端的電壓無法在整個開關周期內維持伏秒平衡，導致在能量傳輸的特定時間段內，功率由負載端反向回饋至電源端。這種嚴重的無功功率回流不僅無法為負載提供有效能量，反而會極大地推高電感電流的峰值和有效值（RMS） 。

電流應力的急劇增加會在物理硬件層面引發一系列連鎖反應。極高的有效值電流會大幅增加半導體開關器件和高頻變壓器繞組的導通損耗，同時峰值電流的攀升會顯著加劇開關瞬間的開關損耗，甚至導致系統完全脫離零電壓開關（ZVS）的安全運行區域 。失去ZVS意味著開關管將在硬開關狀態下工作，這不僅會誘發嚴重的電磁干擾（EMI）和電壓尖峰，還可能引發熱失控，大幅縮短變換器的使用壽命 。為了從根本上消除無功回流并抑制電流應力，學術界和工業界引入了最小電流應力跟蹤（Minimum Current Stress Tracking, MTCS）算法。該算法通過引入多個自由度的移相控制（如擴展移相、雙重移相、三重移相），在滿足給定功率傳輸指令的前提下，動態計算并實時下發最優的移相角組合，從而在整個寬電壓輸入輸出包絡線內，將峰值電流或有效值電流限制在絕對的數學極小值 。 傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

與此同時，碳化硅（SiC）金屬氧化物半導體場效應晶體管（MOSFET）作為寬禁帶半導體技術的代表，正全面取代傳統的硅基絕緣柵雙極型晶體管（IGBT），成為高頻DAB變換器的首選開關器件 。SiC MOSFET具備極低的導通電阻、納秒級的超快開關瞬態特性以及卓越的高溫運行能力，能夠支撐DAB變換器在數百千赫茲的開關頻率下運行，從而大幅縮減磁性元件的體積和重量 。然而，SiC器件的超高電壓變化率（dv/dt）和電流變化率（di/dt）對MTCS算法的物理實施提出了前所未有的嚴苛要求 。高頻條件下的寄生電感、輸出電容儲能規律以及死區時間效應，都會對MTCS算法的理論數學模型產生嚴重的非線性干擾 。本報告將深入剖析基于SiC模塊的DAB變換器中MTCS算法的核心原理，全面探討數學推導、器件級交互機制以及死區補償和閉環控制架構的系統級實現。

碳化硅（SiC）功率模塊的物理特性與電熱耦合演化分析

MTCS算法的有效性不僅取決于控制邏輯的精確性，更深植于底層半導體開關器件的物理與電氣特性。在設計與實現DAB控制策略時，深入剖析SiC MOSFET模塊的靜態導通與動態開關參數是構建準確數學模型的基礎。通過對基本半導體（BASiC Semiconductor）旗下多款針對工業及車規級應用開發的高功率SiC MOSFET半橋模塊進行數據提取與特征分析，可以明確MTCS算法在實際工程中所面臨的物理邊界條件。

核心SiC模塊電氣參數矩陣

為了精準刻畫MTCS算法所需調控的硬件環境，下表匯總了基本半導體多款1200V額定電壓SiC MOSFET模塊的核心電氣特性參數。這些參數直接決定了DAB變換器的導通損耗、開關動態以及ZVS軟開關的實現條件。

上述數據匯總自基本半導體的產品數據手冊，測試基準條件主要包括柵極驅動電壓為+18V/-5V，漏源極測試電壓分布在800V區間 。值得注意的是，Eon?與Eoff?的具體數值受測試回路中外部柵極電阻、結溫及內部雜散電感Lσ?的直接影響。

器件參數對MTCS算法的二階與三階物理映射

在對上述器件參數的剖析中，可以提煉出若干決定MTCS算法必要性及約束邊界的深度物理見解。這些硬件層面的特性決定了僅僅在數學層面優化占空比是不充分的，必須將半導體物理規律無縫融合入數字控制器的算法內核。

第一，導通電阻的正溫度系數與熱-電耦合正反饋機制。觀察BMF540R12KHA3等高功率模塊可以發現，其芯片級的導通電阻R_{DS(on)}在25^{circ}C時僅為2.2 mΩ，但當虛擬結溫（Tvj?）攀升至極限的175°C時，該電阻值激增至3.9 mΩ，增幅逼近百分之七十七 。在傳統的SPS調制下，無功功率的循環會導致電感電流的有效值（RMS）急劇增加。由于導通損耗與電流有效值的平方成正比（Pcond?=IRMS2?×RDS(on)?），這種異常升高的電流會產生大量廢熱，直接推高結溫。而結溫的升高又反過來導致RDS(on)?變大，進一步加劇導通損耗。這形成了一個極其危險的“電流激增-溫度升高-電阻變大-損耗再激增”的電熱正反饋死循環 。MTCS算法的物理學意義在此刻得到了升華：它不僅僅是一個減少無功功率的數學工具，更是一個打斷電熱正反饋循環的物理干預機制。通過將運行軌跡鎖定在數學模型推導出的絕對最小有效值電流曲線上，MTCS算法能將基礎熱耗散降至最低，強制半導體底底座保持在更接近室溫的高效低阻狀態，從而實現算法抑制引發的“三階”物理效率提升 。

第二，輸出電容（Coss?）儲能與ZVS邊界條件的動態制約。SiC MOSFET雖然具備令人矚目的超快開關速度（上升與下降時間通常僅為數十納秒），但其輸出電容C_{oss}中不可避免地存儲了電場能量（E_{coss}）。以BMF540R12MZA3模塊為例，在V_{DS} = 800V時，C_{oss}高達1.26nF，存儲能量約為509mu J。在DAB變換器中，要實現完美的零電壓開啟（ZVS），必須確保在死區時間內，漏感中存儲的磁場能量（frac{1}{2} L_s I_L^2）足以完全抽走即將導通的開關管的C_{oss}電荷，同時充滿即將關斷的開關管的C_{oss}。如果MTCS算法過度追求電流應力的絕對極小化，導致開關瞬間的瞬態電流IL?低于維持電容充放電的物理閾值，系統將瞬間喪失ZVS特性 。一旦失去ZVS，C_{oss}中殘存的能量將在開關管導通瞬間通過溝道劇烈釋放，引發巨大的E_{on}開啟損耗，甚至導致器件燒毀。因此，先進的MTCS優化模型絕不能進行無底線的電流極小化搜索，而必須在目標函數中硬性嵌入ZVS軟開關的物理邊界不等式約束（即確保開關時刻的電流幅值大于I_{ZVS_min}） 。

第三，高頻電壓轉換率（dv/dt）對柵極驅動架構的系統級要求。諸如BMF240R12E2G3這類的碳化硅模塊，其極快的開關瞬態會在模塊內部30 nH級別的雜散電感（Lσ?）上激發出高頻的寄生振蕩 。這些模塊推薦的開啟電壓（VGS(on)?）為+18V至+20V，關斷電壓為-4V至-5V，而其典型的柵極閾值電壓（VGS(th)?）一般位于2.7V至4.0V的敏感區間內 。如果寄生振蕩通過反向傳輸電容（米勒電容Crss?）耦合至柵極，極易引發寄生導通現象。由于MTCS算法高度依賴于精確到納秒級的多重移相時間軸控制，任何由電磁干擾或米勒效應引起的開關時序抖動，都會導致實際輸出的電壓波形偏離最優計算軌跡，使算法失效。因此，要實現高頻SiC DAB的高效運行，必須在硬件層面配備帶有有源米勒鉗位（Active Miller Clamp）功能的隔離型智能柵極驅動芯片（如前文材料提及的BTD25350雙通道驅動器），以確保數字信號處理器的微秒級控制指令能夠被精準無誤地轉化為物理動作 。

多重移相調制的數學建模與拓撲解析

雙向全橋變換器的核心能量傳遞機制可以等效抽象為兩個由隔離變壓器耦合的交流方波電壓源，以及串聯在其中的等效漏感。為了抑制傳統控制中的高回流功率，學術界在SPS調制的基礎之上，逐步拓展出了豐富的多自由度（Multi-Degree-of-Freedom）移相調制框架，這也構成了MTCS算法運作的底層數學邏輯空間 。

從單移相（SPS）到內移相的演變

在SPS控制策略中，整個拓撲僅依賴單一控制變量：即原邊全橋輸出電壓v_p(t)與副邊全橋輸出電壓v_s(t)之間的外部移相角D（歸一化為半個開關周期）。在忽略寄生電阻的理想模型下，其傳輸功率PSPS?的經典數學表達式為：

PSPS?=2fs?LnV1?V2??D(1?∣D∣)

式中，V1?與V2?分別為原副邊直流母線電壓，n為變壓器匝數比，fs?為開關頻率，L為折算到原邊的總等效漏感 。

當輸入輸出電壓不再嚴格匹配，即電壓轉換比k=V1?/(nV2?)=1時，由于vp?(t)和vs?(t)的方波伏秒面積無法平衡，電感電流的過零點不再與電壓換向點同步，導致大量能量在電源與電感之間來回振蕩，引發極高的峰值電流。SPS下的峰值電流IpeakS?PS?可以表示為：

Ipeak_SPS?=4fs?LnV2??(2D?1+k)

為了消除這種無功振蕩，控制策略被賦予了更多的維度，使高頻交流波形由簡單的兩電平方波演變為具備零電壓死區平臺的三電平階梯波。這就是多重移相控制的核心思想。

擴展移相（EPS）與雙重移相（DPS）

擴展移相（EPS）調制為系統引入了第二個自由度：在原邊（或副邊）全橋的超前臂和滯后臂之間施加一個內部移相角D1?，從而在原邊交流電壓v_p(t)中生成一個零電平區間。此時，控制變量擴展為(D_1, D_2)，其中D2?為原副邊橋間的外部移相角 。電感電流的波形因此演變為包含多個斜率的分段線性函數。以EPS控制下的模式I（滿足0≤D1?≤D2?≤1）為例，其功率傳輸方程可通過在一個周期內對電感電流積分得到：

PEPS?=4fs?LnV1?V2??(?D12?+2D1?D2??D1??2D22?+2D2?)

在該模式下，電感電流在各個開關瞬態的邊界值也會隨之改變。通過引入零電平，變換器能夠在功率傳輸需求較低時，有效抑制電感電流的峰值，顯著拓寬ZVS的運行范圍 。

雙重移相（DPS）控制同樣采用兩個維度的自由度，但其特征在于對稱性：它強制原邊和副邊的內移相角保持相等（即D1p?=D1s?）。這種對稱設計在簡化控制算法、便于平衡變壓器磁通特性的同時，能夠有效抑制環流并提升輕載工況下的能量轉換效率 。

三重移相（TPS）與統一移相（UPS）的全局模型

要實現絕對意義上的最小電流應力，系統需要被賦予最大的調節自由度。三重移相（TPS）控制是所有移相策略中最具一般性的廣義數學模型。它定義了三個完全獨立的控制變量：原邊內移相角D1?、副邊內移相角D2?以及原副邊橋間的外部移相角D3? 。在TPS調制框架下，SPS、EPS和DPS都可以被視為引入了特定等式約束的TPS特例。

TPS控制不僅解耦了原副邊脈沖寬度的調節，還解除了它們之間的相位綁定。這意味著變壓器原副邊兩端的電壓波形可以被隨意塑造成任何寬度的三電平梯形波，并以任何相對相位差進行疊加。由于D1?,D2?,D3?在$$區間內的排列組合具有多種可能性，電感電壓的波形疊加方式會發生劇烈變化。根據這三個移相角相對大小的不同關系，以及功率流向的變化，TPS控制下的DAB數學模型可以被精細劃分為多達12種甚至14種完全不同的分段運行模式 。統一移相控制（UPS）則是為了進一步簡化多維變量尋優過程提出的一種重構框架，它將繁雜的TPS模式進行數學降維，構建起可以連續解析的電流峰值與功率傳遞方程，從而極大降低了實時計算的硬件負擔 。

最小電流應力跟蹤（MTCS）的核心原理與算法推導

在確立了由多重移相衍生出的分段非線性數學模型后，DAB控制就演變成了一個經典的帶約束多變量數學優化問題。最小電流應力跟蹤算法（MTCS）的核心任務，就是在已知當前系統狀態變量（如輸入電壓V1?、輸出電壓V2?）并接收到外部電壓外環下發的參考功率指令（Pref?）后，在數個微秒的時間窗口內，反向解算出能夠使電流應力達到全局最小的極值坐標點組合(D1opt?,D2opt?,D3opt?) 。

目標函數與軟開關邊界約束

優化算法首先需要明確優化的對象，即目標函數。文獻中通常采用兩種形式的電流應力作為最小化目標：一是電感峰值電流（Ipeak?），它直接決定了半導體開關器件的電流額定值與瞬態關斷損耗；二是電感電流有效值（IRMS?），它決定了系統全局的導通損耗與磁性元件的銅損 。

其標準的優化數學模型可以定義為尋找目標函數的極小值：

MinimizeF(D1?,D2?,D3?)=Ipeak?(k,D1?,D2?,D3?)或IRMS?(k,D1?,D2?,D3?)

然而，這種極小化搜索絕不能毫無節制。正如前文對SiC Coss?特性的物理剖析所指出的，盲目降低電流會導致開關瞬間感性負載中的殘存能量不足以完成寄生電容的充放電，從而使開關管脫離ZVS軟開關安全區。因此，必須在上述優化問題中強行植入物理不等式約束條件 ：

SubjecttoP(k,D1?,D2?,D3?)=Pref?

And∣iL?(tturn_off_j?)∣≥IZVS_min?(對于所有開關狀態j=1,2,...8)

離線解析計算與查表法（LUT）的局限

在早期的MTCS實現中，研究人員通常利用卡羅什-庫恩-塔克（Karush-Kuhn-Tucker, KKT）條件對上述非線性優化問題進行拉格朗日乘子求解 。由于TPS的運行區間被劃分為十幾種分段模型，KKT算法必須對每個分段內部及其交界線上的極值點進行海森矩陣（Hessian Matrix）檢驗，通過龐大的符號計算推導出每個模式下的解析最優軌跡 。

然而，要將這些極其復雜的代數表達式直接塞入運行在100 kHz高頻下的數字微控制器中進行實時浮點運算，往往會導致CPU算力枯竭。為了規避實時運算的難題，工程師們開發了多維查表法（Lookup Table, LUT） 。在開發階段，計算主機在整個功率和電壓比（P,k）平面上進行高密度的網格掃描，運用KKT算法求出所有最優移相組合，并將這些離散的點陣燒錄進微控制器的閃存（Flash）中。在系統運行時，DSP僅需采集實時電壓和功率指令，通過查表并在相鄰網格點之間執行雙線性插值運算，即可迅速獲得近似的最優移相角 。

盡管LUT方法執行速度極快，但其在實際工程應用中暴露出嚴重的致命缺陷：所謂的“維數災難”。隨著對電壓、功率分辨率要求的提升，表格的內存占用呈指數級爆炸增長，迅速耗盡DSP有限的存儲資源 。更為嚴峻的是，LUT是基于固定硬件參數（如特定的漏感L值）離線生成的死板地圖。在實際的高強度運行中，隨著變壓器磁芯溫度的升高，其導磁率會發生漂移，導致實際漏感發生變化；此外，制造公差也會引發硬件不一致性。當物理現實偏離了當初查表建立的靜態數學假設時，LUT給出的“最優解”將不再最優，甚至可能錯誤地將系統引入硬開關區域并引發電流失控 。

實時解析算法的完全歸一化與進化

為徹底擺脫LUT的內存枷鎖與參數敏感性，現代MTCS架構正向著超精簡實時解析模型演進。通過將DAB變換器的控制模型進行全量無量綱化（Fully Normalized）處理，將原本繁復的分段函數擬合提煉為一系列極少量的連續多項式或平方根方程組合。這種完全歸一化的數學重構，使得最優軌跡面可以通過少量的解析方程式在全功率范圍內被連續表達 。

隨著德州儀器（Texas Instruments）TMS320F280039等集成浮點運算單元（FPU）和三角數學運算單元（TMU）的先進DSP的普及，基于KKT簡化的純解析非線性方程組得以在單周期（小于數微秒）內直接解算 。這種實時在線計算（Online Parameter Computation）賦予了系統強大的自適應能力。即使漏感因發熱發生漂移，閉環系統也能即時將更新后的參數代入解析方程中，計算出始終符合當下物理狀態的全局最優相移組合，從根本上實現了免查表的高精度動態尋優 。

高頻SiC DAB的死區效應物理機理與有源補償策略

盡管MTCS在理論數學層面構建了無懈可擊的最優運行軌跡，但在基于SiC的高頻物理實現過程中，必須跨越一道極其危險的硬件鴻溝：死區時間（Dead-Time）效應。由于同橋臂上下兩顆SiC MOSFET在開關指令切換時不可能達到理想狀態下的瞬時瞬間完成，必須在導通信號中人為插入幾十至上百納秒的空白等待期以防止直通短路 。

死區對多重移相控制軌跡的致命畸變

在MTCS推導出的理想多重移相模型中，假設橋臂中點電壓是嚴格跟隨著微控制器的PWM邏輯信號發生瞬間極性翻轉的 。但在真實的物理世界中，死區時間內的電壓換向完全由流過橋臂中點的電感電流的極性所接管。

以原邊某橋臂為例，當上管關斷而下管尚在死區等待導通時，若此時的電感電流為正（流出橋臂），電流會迅速抽干下管的寄生輸出電容Coss?，迫使橋臂電壓在極短時間內跌落，從而使電壓的物理翻轉時刻提前于PWM的邏輯指令。相反，若此時電感電流為負，電流將繼續通過已關斷上管的寄生二極管進行續流，橋臂電壓將一直被鉗位在高電平，直到死區結束且下管真正導通后，電壓才發生翻轉，導致電壓換向點嚴重滯后于邏輯指令 。

這種依賴電流極性發生的隨機“時序漂移”，在宏觀上導致實際施加在變壓器兩端的方波交流電壓序列，相較于控制器發出的理想相移指令，產生了不可預測的伏秒面積畸變和相位偏移偏差 。由于MTCS算法正是依靠極其精確的納秒級相移配合來抑制無功功率和實現極小化電流追蹤的，哪怕僅僅引入100納秒的死區相位誤差，在100 kHz的開關頻率下（周期僅為10微秒），也構成了1%的致命偏離 。這種死區偏差會使得真實的工作點偏離設定好的MTCS低應力山谷，引發傳輸功率劇降、波形發生嚴重扭曲，甚至直接導致預先計算好的ZVS軟開關邊界破裂，讓器件瞬間墮入發熱極高的硬開關泥潭 。更有實驗數據表明，在高頻SiC DAB中未加補償的死區會導致漏感電流有效值暴增15%至18%以上 。

同時，正如器件級分析中強調的，SiC MOSFET自帶的體二極管正向壓降（VSD?）通常高達4至5伏，遠高于傳統硅器件 。在死區階段，電流被迫通過這顆高壓降體二極管續流，會產生極高的瞬態反向導通損耗。

先進的死區動態補償與自適應控制技術

為了捍衛MTCS算法的物理準確性，微控制器必須將死區時間所造成的時域漂移重新拉回理論軌道。主要的技術演進包括前饋極性補償與自適應死區尋優：

1. 基于電流極性狀態的前饋修正策略（Feed-Forward Polarity Compensation） ： 這是目前在多自由度（五自由度等）MTCS實現中采用最為廣泛的數字糾偏手段。在每一次進行PWM更新之前，數字信號處理器會超前采樣或通過估算算法預判出在即將到來的各個橋臂開關動作瞬間，變壓器漏感電流的正負極性 。根據預判出的極性，微控制器主動修改傳入PWM硬件寄存器中的脈寬配置：若判定電流會導致物理換向提前，控制器則在MTCS計算出的理想相移角基礎上疊加一段等于死區時間的補償延遲；若判定電流會使物理換向滯后，則相應減去一段補償量 。通過這種“錯位發射”機制（如在MTCS指定的D1?基礎上輸出D1??=D1??ΔDdt?），DSP發出的失真PWM信號在經過死區的物理延時扭曲后，最終還原在變壓器端口上的物理電壓波形卻能完美貼合最初的MTCS數學推導。采用這種方法，輸出電壓波形得以徹底糾正，ZVS范圍得到全面保障，傳輸功率范圍得以顯著擴大 。
2. 基于高速狀態監測的死區自適應動態縮減優化（Adaptive Dead-Time Optimization） ： 由于SiC MOSFET具備在數十納秒內完成極速充放電的能力，采用傳統的幾百納秒固定保守死區不僅是一種效率浪費，更是對體二極管高導通損耗的妥協。通過在驅動電路旁引入高速狀態監測模塊（Condition Monitoring System），系統能夠在極高的帶寬下捕捉漏源電壓的下降沿時序與斜率（dv/dt）信息 。利用這些在線提取的瞬態數據，自適應尋優算法會依據當前的負載電流與運行電壓，動態計算出正好足以完成寄生電容Coss?能量交換的最低死區時間，并實時更新至驅動器中 。這種動態縮短死區的技術不僅在根本上壓縮了死區效應造成的伏秒偏差空間，更極大地擠壓了SiC體二極管的高壓降續流時長。實測數據顯示，該技術能在高頻SiC架構下，將因死區造成的反向導通損耗驚人地削減高達91%，從而構成MTCS系統實現中的一項重要效率助推器 。

人工智能與動態矩陣閉環控制架構的系統級演進

MTCS算法只是DAB控制架構中負責“內部效率調度”的神經中樞，在實際工業應用（如電動汽車超充樁應對電池內阻跳變、微電網應對源網側劇烈擾動）中，系統還必須具備穩健的“外部電壓/電流動態調節”能力。如何讓靜態的電流應力優化與高度動態的外部控制需求和諧共存，催生了更加前沿的閉環控制系統架構 。

傳統多環結構與元啟發式優化的融合

經典的DAB閉環架構普遍采用雙環或級聯并聯結構。在外環中，比例-積分-微分（PID）調節器或比例諧振（PR）控制器負責采集輸出端的實際直流電壓，并與電壓參考值比較以生成實時的功率傳輸指令（Pref?） 。這個功率指令隨后被作為約束條件輸入到內環的MTCS引擎中。

在傳統解析法難以完美建模寄生阻抗的情況下，系統設計者轉而將MTCS內環建模為一個黑盒優化問題，利用元啟發式算法（Meta-Heuristic Algorithms）執行實時求解：

• 粒子群優化算法（PSO） ：PSO利用成群的“粒子”在包含內外移相角坐標的三維解空間中穿梭游走，依據個體記憶和全局最優信息不斷修正搜索速度與方向 。PSO算法能夠繞開枯燥的分段方程解析，但在高頻實時系統中算力消耗過大，更多被用于穩態參數的高精度整定或離線軌跡訓練 。
• 量子黑翅鳶優化算法（QIO/BKA） ：新型仿生及量子啟發算法在處理多重移相帶來的多局部極小值空間時展現出了超越傳統算法的尋優廣度和跳出陷阱的能力。應用BKA優化不僅極大地抑制了峰值電流，還能使得外部PID參數得到動態調優，從而在大幅降低均方根電流的同時，把系統響應時間縮短至毫秒級別 。

預測控制技術的無縫集成：MPC與DMC

基于PID的傳統外環在面臨負載突變（Load Transients）時往往表現出固有的滯后性，這會導致MTCS算法生成的相移軌跡無法快速平息系統震蕩，從而誘發暫態直流偏磁和瞬間過流 。為了在強化暫態魯棒性的同時死守MTCS所確立的效率底線，預測控制（Predictive Control）技術被引入架構中：

動態矩陣控制（DMC）的復合優化體系： 動態矩陣控制通過捕捉DAB變換器的階躍響應特征，建立起預測數學模型以推演未來多個周期的輸出電壓趨勢 。在IDAB-DMC融合架構中，DMC在預測域內進行滾動優化，一旦偵測到輸出電壓即將因負載躍變發生偏離，便通過最小化誤差矩陣迅速求解出最具前瞻性的功率補償量（ΔP） 。這個經過動態增強的功率修正指令隨即被注入PSO優化的MTCS內環。這樣，DMC賦予了系統對外部擾動強大的主動抗擊打能力和快速恢復動態，而MTCS則確保無論系統以何種軌跡過渡，內部開關器件承受的電流應力始終貼附著物理極小值底線，最終實現了動態響應與硬件應力優化的和諧統一 。

模型預測控制與人工智能（RL/ANN）的輕量化重構： 針對模型預測控制（MPC）在多重移相控制下因滾動時域過長而產生的計算延遲痛點，研究者進一步融合了強化學習（Reinforcement Learning, RL）和人工神經網絡（ANN）。首先，利用Q-learning等深度強化學習算法，在涵蓋全工況的高保真DAB電磁仿真環境中，以“最小化電流有效值”和“維持電壓穩定”為雙重獎勵函數，對智能體進行數百萬次的試錯訓練 。訓練收斂后，RL智能體所學習到的涵蓋了MTCS與動態響應最優解的龐大經驗空間，被提煉蒸餾進一個結構輕量化的人工神經網絡（ANN）中 。

在最終的DSP或現場可編程邏輯門陣列（FPGA）數字控制器部署時，該ANN將作為一個黑盒取代傳統的查表法（LUT）與冗雜的非線性拉格朗日求解器。當采集到實時母線電壓與功率需求時，ANN僅需經過極少量的并行矩陣乘加運算（通常只需幾微秒的確定性執行時間），即可直接輸出確保全狀態下電流應力最小的高分辨率連續移相角組合（D1?,D2?,D3?） 。這種AI賦能的MTCS閉環執行架構，成功將原本離線耗時的數學計算成本轉化為一次性的模型訓練成本，不僅徹底解除了“查表法”的內存限制困境，更以極高的硬件執行效率推動了全軟開關寬范圍DAB變換器的工業化量產進程。

結語

將最小電流應力跟蹤算法（MTCS）深度嵌入基于碳化硅（SiC）的隔離型雙向全橋（DAB）變換器中，標志著大功率電能變換領域向極致效率與極致功率密度邁出的決定性一步。通過解構傳統單移相（SPS）控制的物理局限，MTCS算法借助擴展移相、雙重移相以及統一多重移相架構，為變壓器端口激發出多維度、多電平的交流合成波形，從而成功在數學模型層面上徹底消滅了無功回流并將峰值、有效值電流壓縮至物理極限極小值 。

在實際應用中，MTCS絕不僅是一套高維代數求解邏輯，它是維系半導體底層物理熱動態的“保護傘”。以BASiC BMF540R12KHA3等1200V、540A級別的工業級SiC MOSFET模塊為例，MTCS對RMS電流的有效鉗制能直接阻斷模塊的電熱正反饋效應，遏制因高溫引發的RDS(on)?膨脹現象；同時由于優化邊界中嚴密設置了ZVS非線性約束，算法巧妙地平衡了最小化電流需求與放電開關管結電容（Coss?）所需能量的物理博弈 。此外，面對高頻SiC系統的極高速動態特性，輔以前饋極性診斷與死區自適應動態優化的軟硬件復合補償方案，使得微控制器的理想MTCS輸出不再被死區滯后畸變，從根本上鎖定了理論算法與現實波形的完美擬合 。隨著動態矩陣控制（DMC）以及基于人工神經網絡（ANN）構建的實時超高速預測尋優架構的成熟介入，未來搭載MTCS神經中樞的SiC DAB系統，將以無與倫比的動態堅韌度與穩態極低耗損性能，在兆瓦級固態能源樞紐和特高壓充電矩陣中發揮中流砥柱的作用 。
