MCU微課堂

CKS32F107xx電源控制介紹

第七十三期 2026.03.24

CKS32F107xx 電源系統

CKS32F107xx的工作電壓(VDD)為2.0～3.6V，通過內置的電壓調節器提供內核所需的1.5V電源，圖1為電源系統框架。

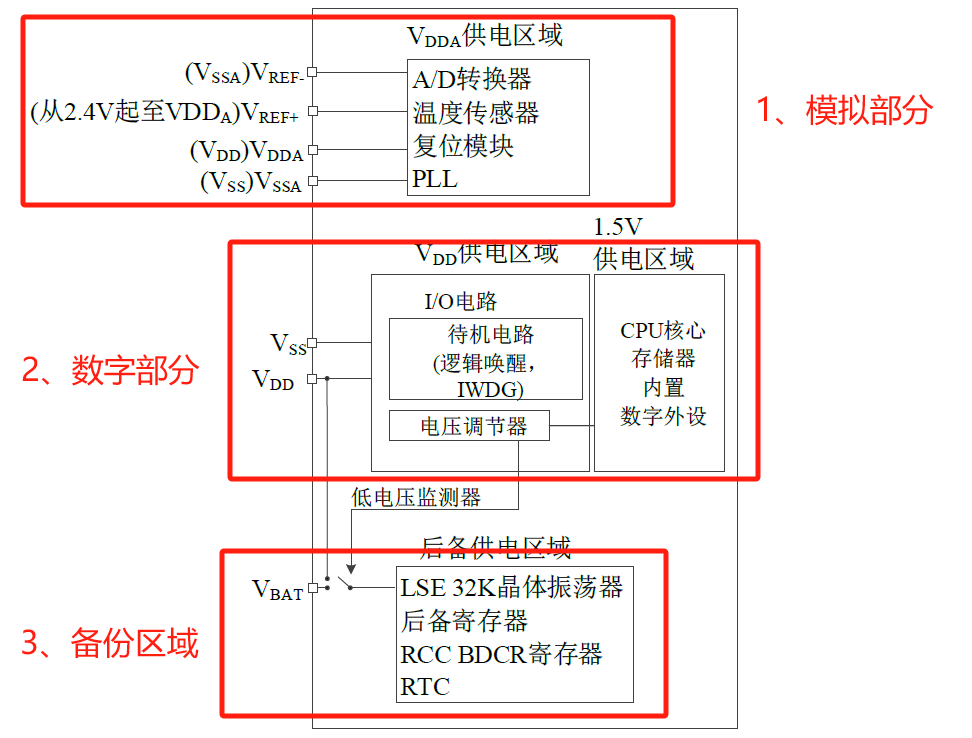

圖1 電源系統框架

1.模擬部分供電

供電管腳是 VDDA、VSSA，主要是給 ADC、溫度傳感器、Reset電路、PLL 模塊供電，一般情況 VDDA 和 VDD 直連，VSSA 和 VSS 直連。

管腳數量100腳及以上的封裝，可以外接高精度電壓源作為 ADC 的參考基準源，輸入管腳是 VREF+ 和 VREF-。一般情況 VREF+ 接輸入外部電壓源，VREF- 和 VSSA 直連。VDDA 電壓范圍2.4V-3.6V，VREF+ 電壓范圍 2.4V-VDDA。

2.數字部分供電

供電管腳是 VDD、VSS，主要是給外設電路、儲存電路、ARM 內核電路等模塊供電；VDD 電壓范圍：2.0V-3.6V。

3.備份區域供電

供電管腳是 VBAT，主要給 RTC、LSE、備份區寄存器、備份區 SRAM 供電，VBAT 可以外接電池，也可以直連 VDD，VBAT 電壓范圍是：1.8V-3.6V。

CKS32F107xx PVD 系統

1.CKS32F107VCT6 PVD介紹

PVD的英文全稱是：Programmable Voltage Detector，即可編程電壓檢測器。

其原理是預先軟件代碼設定一個參考電壓值，PVD模塊監測供電電壓的變化，當芯片的供電電壓VDD高于或低于該基準電壓時便產生PVD中斷，如圖2所示。

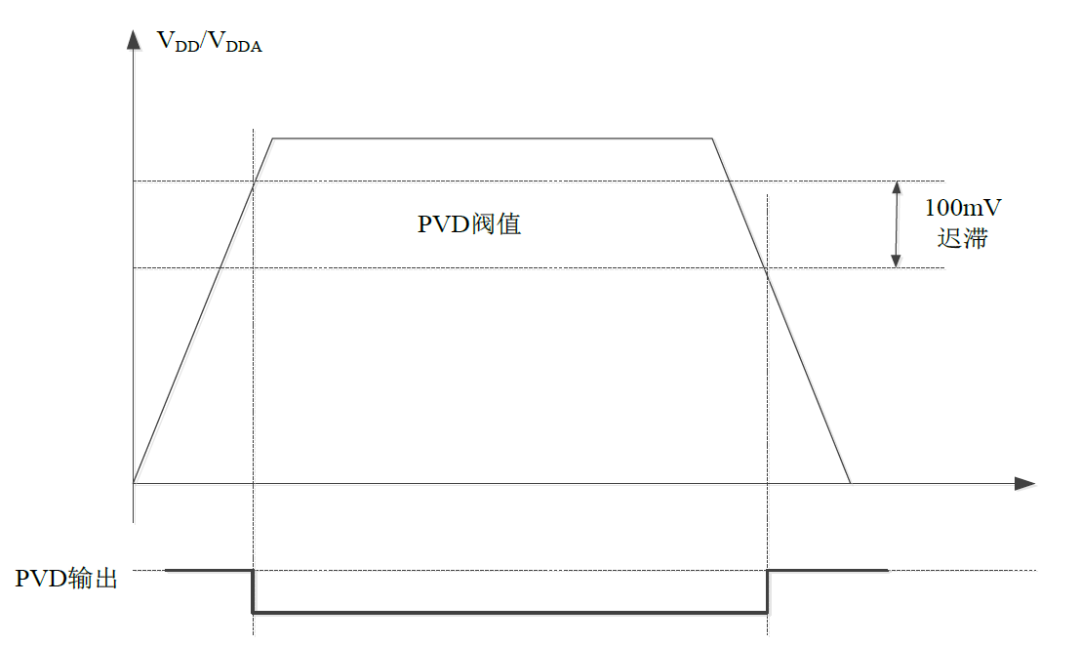

圖2 PVD原理示意圖

在實際應用場景中，如果出現設備電源電壓異常下降或掉電的情況，PVD 檢測機制可以做一些緊急的處理，比如：保存重要的用戶數據、記錄運行時間、或者緊急通知其他平臺等等。

通過寫入控制寄存器(PWR_CR)中的PLS[2:0]位用來設定PVD閾值。

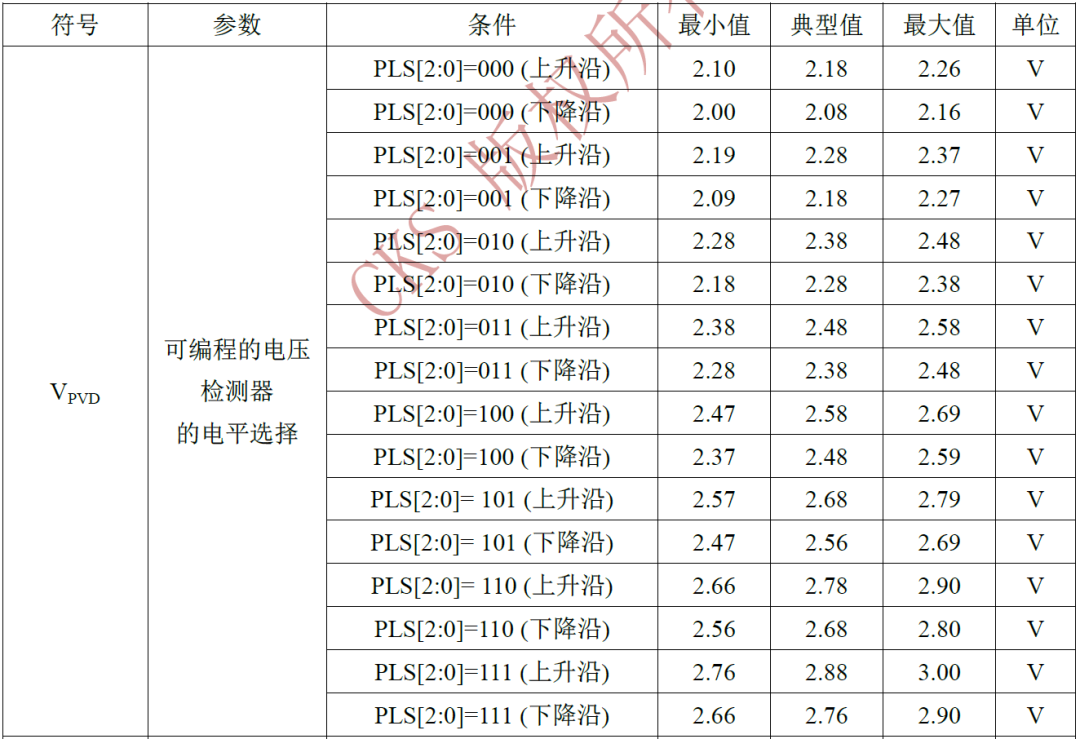

表1 PVD閾值設定表

2.CKS32F107VCT6 PVD 代碼配置

void PVD_Init ( void )

{

EXTI_InitTypeDef EXTI_InitStructure;

NVIC_InitTypeDef NVIC_InitStructure;

RCC_APB1PeriphClockCmd(RCC_APB1Periph_PWR | RCC_APB1Periph_BKP, ENABLE);

//打開 PWR、BKP 模塊時鐘；

/* Configure EXTI Line to generate an interrupt on falling edge */

EXTI_ClearITPendingBit(EXTI_Line16);

EXTI_InitStructure.EXTI_Line = EXTI_Line16; //設置中斷向量，PVD 中斷向量對應 EXTI_Line16；

EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;

EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Rising_Falling; //設置 PVD 中斷極性，上升沿、下降沿；

EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure);

/* NVIC configuration */

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_1); //設置中斷優先級分組為組1

NVIC_InitStructure.NVIC_IRQChannel = PVD_IRQn;

NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;

NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;

NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;

NVIC_Init(&NVIC_InitStructure);

/* Configure the PVD Level to 2.9V */

PWR_PVDLevelConfig(PWR_PVDLevel_2V9); //設定PVD閾值 2.9V；

/* Enable the PVD Output */

PWR_PVDCmd(ENABLE); //使能 PVD 模塊；

}

void PVD_IRQHandler(void)

{

if(EXTI_GetITStatus(EXTI_Line16) != RESET)

{

/* Toggle LED1 */

LED2=!LED2; //做一些應急處理

/* Clear the Key Button EXTI line pending bit */

EXTI_ClearITPendingBit(EXTI_Line16);

}

}
