高盛研究報告顯示，2025年全球人形機器人出貨量預計將達到1.5萬至2萬臺，未來十年復合年增長率有望超過40%。在這場從科幻走向現實的技術競賽中，電機驅動的高頻化、小型化與熱管理能力正成為決定產品競爭力的關鍵勝負手。

本文將從電源架構切入，梳理人形機器人對功率器件的技術要求，并結合行業領先廠商Efficient Power Conversion Corporation（EPC）的氮化鎵（GaN）解決方案，探討下一代執行器系統的工程實現路徑。

一、人形機器人的應用與增長驅動力

曾經只存在于科幻作品中的人形機器人，正加速進入工業自動化、倉儲物流、家庭輔助、醫療保健和農業等多元應用場景。這一增長態勢得益于三大技術突破的疊加：

運動控制能力躍升：設計迭代周期已縮短至一年以內；

AI自訓練軟件成熟：賦予機器人更強的環境適應能力；

供應鏈規模化效應：核心零部件成本快速下降，量產門檻持續降低。

二、電源架構與功率器件技術要求

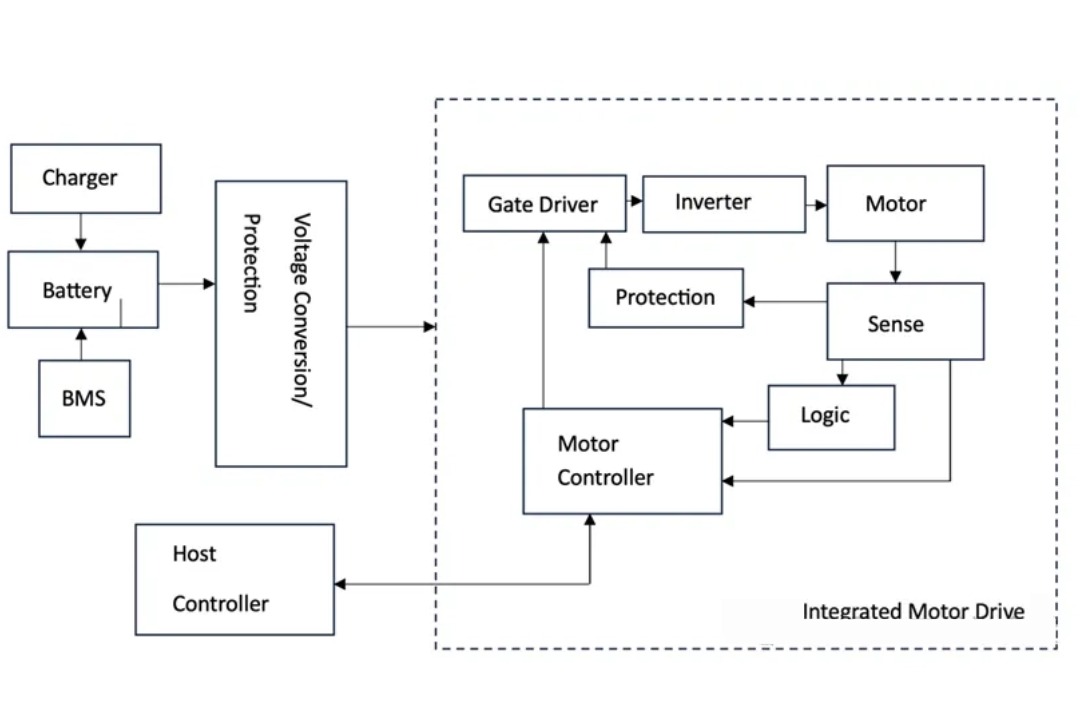

圖2展示了典型人形機器人的簡化電源架構。電池系統普遍采用安全特低電壓（SELV）標準，電壓低于60V。其中48V母線電壓成為行業主流選擇——這是在滿足安全規范前提下，兼顧功率損耗與輕量化設計的最優折中。

系統內部需要多路DC/DC轉換器，為柵極驅動器、伺服系統、傳感器與控制器提供不同電壓軌。電池管理系統（BMS）負責電芯監測與安全保護。值得關注的是，部分先進機器人已具備自充電或自主電池更換能力，通過減少停機時間提升運行效率。

逆變器為永磁同步電機（PMSM）提供交流電源。采用GaN PowerStage IC（集成柵極驅動與功率開關）后，電機、驅動與控制器可形成緊密耦合系統，實現協同優化。高度集成的驅動電路使得電機、驅動與傳感單元能夠整合在單一封裝內——這種設計減少了線纜損耗與寄生電感，顯著改善系統動態響應。

不同關節部位的功率與性能需求呈現顯著梯度：

關節位置 功率范圍 設計重心

手腕/手部 10 W – 100 W 小型化、高自由度

踝部/頸部/肩部 100 W – 300 W 尺寸限制相對寬松

肘部 1 kW – 2 kW 熱性能與安全性

膝部/髖部 2.5 kW – 5 kW 功率效率、熱管理、功能安全

以手部為例，人類手部約有27個自由度，商用機器人手部通常為6個，而Tesla Optimus等先進機型手臂自由度已達25個。高自由度設計需要密集的電機布局，因此驅動電路的小型化至關重要。通過提高逆變器開關頻率，可有效降低轉矩脈動，實現更精準的運動控制。

在熱管理方面，除最先進系統外，人形機器人通常無法采用主動冷卻，外殼溫度需保持在55°C以下。因此，滿載條件下逆變器器件的溫升控制成為關鍵設計約束。

三、對話EPC CEO：人形機器人與AI基礎設施的電源共性

人形機器人的電源挑戰并非孤立存在。從數據中心AI服務器到移動機器人，電源架構正經歷一場深刻的技術變革。EPC公司CEO Alex Lidow，從產業全局視角分享了他的洞見。

EPC CEO Alex Lidow： 人形機器人與AI服務器在電源架構上具有共同基礎：均需將較高母線電壓（通常為48V）通過多級DC-DC轉換，降壓至處理器、傳感器與執行器所需的低電壓。EPC的GaN器件支持超高頻率、高功率密度的DC-DC轉換級，在提升效率的同時大幅縮小磁性元件與電容尺寸——這對于緊湊型、電池供電的人形機器人尤為關鍵。

從地域分布來看，目前最先進的人形機器人系統主要集中在中國與美國；臺灣地區和日本在整機領域相對滯后，但在底層生態方面具有顯著優勢，包括半導體、DC-DC轉換器及關鍵功率模塊。

四、GaN HEMT在人形機器人逆變器中的技術優勢

與硅MOSFET相比，GaN HEMT在電機驅動逆變器應用中展現出多維度的性能優勢：

開關速度提升10倍以上：使電機可在更高頻率下運行，降低繞組與鐵芯損耗，提升系統效率；

高頻降低轉矩脈動：提高轉矩控制帶寬，實現更平滑、精確的電機控制；

更優性能指標（FoM）：支持更小型化設計，有利于集成式電機驅動開發；

零反向恢復電荷（Qrr）：增強型（e-mode）GaN器件可降低能量損耗、縮短死區時間，提升每安培轉矩并降低噪聲；

更低溫升：高頻與低損耗特性使相同負載下電機溫升更低，滿足無源散熱需求；

電容小型化：高頻特性可替代體積龐大的電解電容，改用體積更小、可靠性更高的陶瓷電容；

延長續航：更高效率與更小尺寸/重量有助于延長機器人電池續航時間。

五、封裝與熱管理：讓高頻關節驅動真正落地

在關節驅動這一場景，GaN器件能否真正落地，取決于三個硬指標：尺寸夠不夠小、熱量散不散得掉、量產穩不穩定。尤其是在“集成式電機驅動”（將逆變器靠近電機甚至直接嵌入定子殼體）這一趨勢下，封裝與熱路徑往往與器件本身的導通損耗、開關損耗同等重要。

低寄生電感與高速開關的匹配：GaN的高dv/dt、di/dt會放大封裝與布局中的寄生參數影響。小型QFN等貼片封裝有助于縮短電流回路、降低寄生電感，在>100kHz PWM工況下更容易控制開關振鈴與EMI風險。

集成式PowerStage讓“高頻+高功率密度”更可控：以EPC33110 ePower? Stage為例，將GaN半橋與驅動、Bootstrap、電平移位等功能集成于單一封裝，可減少離散器件方案中驅動環路與柵極走線的不確定性，讓高速開關在工程上更容易復現。

頂部散熱封裝更適合關節“貼殼散熱”：在關節空間受限、被動散熱為主的場景，熱量需要盡可能直接、短路徑地導出到外殼或結構件。EPC33110及EPC2361等器件采用頂部散熱封裝，可將熱量更有效耦合到外部散熱面，有利于將溫升控制在安全閾值內。

高電流關節的并聯擴展與一致性：在髖/膝等高轉矩關節，器件并聯是常見做法。EPC9186NC2參考設計在每個開關位置并聯2顆EPC2361 GaN FET以提高電流能力。封裝的小型化與低熱阻優勢，有助于在并聯條件下實現熱均衡與布線對稱，從而提升系統可靠性。

這也是為什么在人形機器人電機驅動中，除了“GaN本身更快、更高效”，EPC的封裝形態、集成度與參考設計體系往往決定了方案能否真正做到“關節內嵌、被動散熱、長時間穩定運行”。

六、對話EPC CEO：GaN在執行器系統中的核心價值

人形機器人需要數十個高精度電機驅動在狹小空間、有限散熱條件下協同工作，這對功率技術提出了前所未有的挑戰。

EPC CEO Alex Lidow： 在人形機器人中，電機驅動是最關鍵的功率級之一，而GaN在此領域展現出明顯優勢。機器人本質上是由大量高精度電機構成的系統，GaN使驅動開關頻率可超過100kHz，遠高于傳統MOSFET方案。在該頻率下，設計人員可移除體積龐大的電解電容，大幅降低體積與重量。最終實現更平滑的運動、更高效率、更佳可靠性與更長壽命。這一組合優勢使GaN成為下一代機器人執行器的理想選擇。

七、面向人形機器人的GaN解決方案

EPC提供從分立器件到集成IC的完整GaN產品線。針對不同關節的功率等級與空間限制，公司給出了兩條清晰的技術路徑：

10W–300W小關節（手腕/肘部/踝部）：采用EPC91122參考設計，核心為集成式EPC33110 PowerStage IC，逆變器板直徑僅32mm，可直接嵌入定子殼體；

1kW–5kW主關節（髖部/膝部/肩部）：采用EPC9186參考設計，通過并聯GaN FET（如2×EPC2361）實現>100A連續電流能力。

7.1 手腕/肘部/踝部關節驅動方案

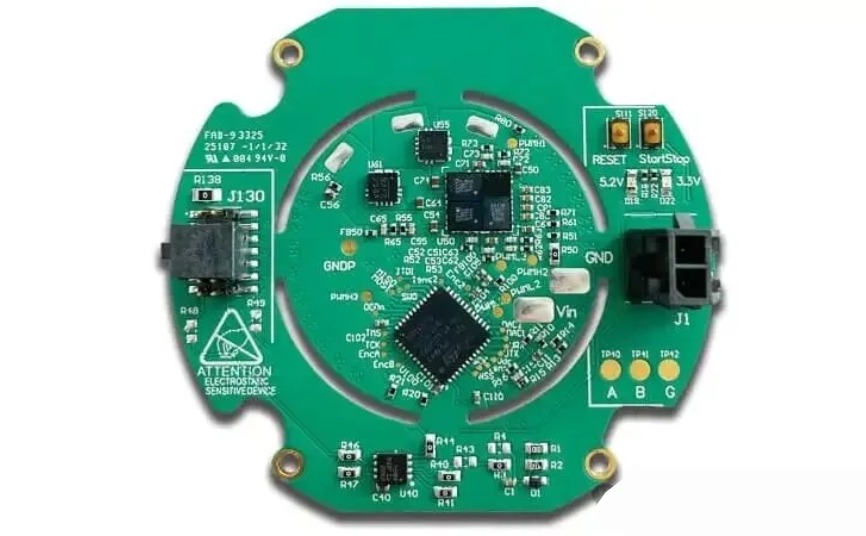

EPC91122參考設計采用圓形PCB——外徑55mm，內層逆變器板直徑32mm。這種緊湊設計使其能夠直接裝入U(xiǎn)nitree A1等機器人關節電機的定子殼體，利用電機外殼本身作為散熱路徑，進一步提升熱性能。

該參考板集成了完整的電機驅動功能，包括：穩壓離線電源、直流電壓檢測、30A過流保護電流傳感IC，以及用于轉子位置與速度反饋的板載磁編碼器。

其核心是EPC33110 ePower? Stage IC——單芯片集成三組GaN半橋、柵極驅動、Bootstrap電路與電平移位器，最大額定電壓100V，典型導通電阻8.7mΩ。封裝尺寸6×6.5mm QFN，支持六路互補PWM信號與快速低電平有效關斷。只需單路5V輸入即可驅動模塊在最高80V電壓下運行。

EPC33110每相額定電流15ARMS-PK，連續電流10ARMS。測功機測試顯示，2s脈沖條件下可達20ARMS——對應1Nm/ARMS電機時轉矩可達20Nm。更重要的是，在100kHz PWM、25ns死區時間、自然對流冷卻條件下，該器件能夠連續輸出13ARMS且溫升低于50°C。這一熱性能得益于頂部散熱封裝設計。

7.2 髖部/膝部/肩部關節驅動方案

高轉矩關節在低速下需要實現超過100Nm的峰值轉矩，對電機驅動的要求截然不同：高相電流、低導通電阻、大電流工況下的高效率快速開關能力。為此，功率器件并聯成為必然選擇。

EPC9186HC2是面向100ARMS三相PMSM電機的參考設計板。EPC9186NC2變體在每個開關位置并聯2顆EPC2361 GaN FET，峰值電流可達200Apk。

EPC2361是一款100V、最大RDS(on) 0.75mΩ的eGaN?器件，采用3×5mm QFN頂部散熱封裝。其突出優勢在于熱性能——結到殼頂部熱阻僅0.2°C/W，這使得器件即便在并聯、大電流條件下也能有效控制溫升。

八、結語

人形機器人正從實驗室原型邁向量產部署。在這一進程中，電機驅動的高頻化、集成化與熱管理能力將成為決定系統成敗的關鍵環節。

EPC的GaN器件與參考設計體系為關節驅動提供了從芯片級性能優勢到系統級工程落地的完整解決方案——讓更高自由度、更長續航、更穩定的運動控制不再停留在PPT上，而是能夠在真實關節、真實負載下可靠運行。

對于正在開發人形機器人的工程師與決策者而言，選擇怎樣的功率半導體方案，不僅關乎單點性能，更決定了整機系統的功率密度、熱管理余量?、量產可靠性。而GaN，正在成為這場競賽中不可或缺的技術底座。
