在電子制造領域，表面貼裝技術（SMT）的工藝控制直接決定了產品的最終質量。空焊、短路、錫珠……這些高頻缺陷往往讓工程師在產線旁焦頭爛額。

然而，IPC研究表明，80%的制造缺陷可以在設計階段被發現和改善。今天，小編通過3個真實的生產案例，探討如何從“事后分析”轉向“事前預防”，并介紹如何借助華秋DFM軟件，在PCB設計階段就掐斷不良的根源。

案例直擊

SMT制程中的“三大攔路虎”

空焊率高，鋼網問題

案例1

【案例訂單】

某安全控制模塊，要求焊接良率≥99.5%，但實測空焊率高達4%。

【問題分析】

①錫膏活性不足：使用低活性錫膏，潤濕性差；②鋼網設計缺陷：鋼網開孔與PCB焊盤未完全對準，且厚度不足0.1mm，錫膏量偏少。

【改善對策】

①更換為活性更強的Type 4錫膏；②優化鋼網設計：將鋼網厚度增至0.13mm，重新優化開孔位置，并采用激光切割保證精度。

主板短路，錫膏過厚

案例2

【案例訂單】

主板生產中出現批量短路，報廢率上升。

【問題分析】

鋼網與PCB間距過大，導致錫膏印刷過厚，元件貼裝時下壓過深，造成錫膏擠壓短路。

【改善對策】

調整鋼網與PCB間距至合適值，改用高粘性錫膏，并調整貼裝高度。

殘留錫珠，影響絕緣

案例3

【案例訂單】

電池管理板在回流焊后，PCB表面殘留大量錫珠，影響絕緣性能。

【問題分析】

①回流焊預熱區升溫速率過快，溶劑揮發不充分；②PCB未烘烤，內部水分在高溫下爆裂形成錫珠。

【改善對策】

①調整回流焊預熱區升溫速率至1.5℃/s，延長保溫時間至120秒；②PCB上線前在125℃下烘烤2小時，濕度控制在500ppm以下；③鋼網開孔內縮10%，減少錫膏溢出風險。

透過現象看本質

SMT不良的底層邏輯

上述案例揭示了SMT生產的核心矛盾：工藝參數的波動與設計缺陷的放大。

除了上述案例中的問題，日常生產中常見的現象還包括以下問題：

1、立碑/偏移：通常因焊盤設計不均、貼裝坐標偏移或MARK點識別錯誤。

2、少錫/多錫：往往與鋼網開孔尺寸、PCB焊盤設計（如過孔吸錫）直接相關。

3、金手指粘錫：多因鋼網清洗不凈或PCB保護不到位。

傳統改善思路往往是“出現問題—停機—調參—試產”，這種模式不僅浪費物料，更嚴重影響交付周期。

破局關鍵

把“產線調試”前移到“設計檢查”

如何在高密度集成、快節奏交付的今天，依然保持SMT的一次性通過率？答案是在設計階段引入可制造性分析。

華秋DFM作為一款免費的國產可制造性分析軟件，正是連接設計與生產的橋梁。它能一鍵分析PCB設計文件中的隱患，直接對應上述SMT制程痛點。

1、針對“鋼網設計”的精準體檢

案例1中，鋼網開孔不準、厚度不足是空焊的元兇。

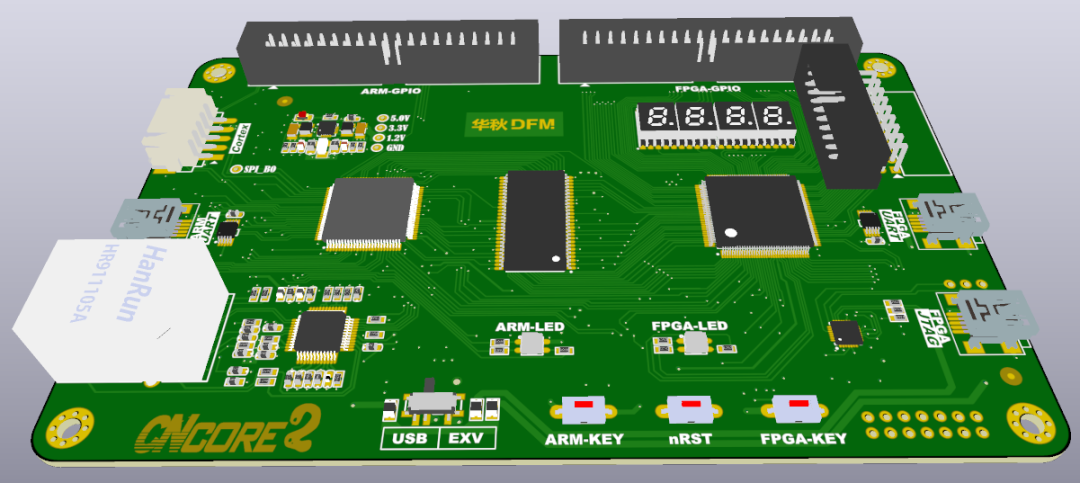

華秋DFM軟件支持Gerber文件一鍵分析，自動檢測鋼網開孔是否與SMD焊盤匹配，并檢查是否存在插件焊盤鋼網誤開孔等問題。還能通過3D視圖直接查看貼片完成后的3D仿真效果，在生產前就能確認鋼網開孔是否會導致少錫或橋連，避免因鋼網開錯造成的成本損失。

2、嚴控“焊盤與間距”，杜絕短路與立碑

案例2中的短路與案例3中的錫珠，很大程度上與焊盤設計和間距有關。

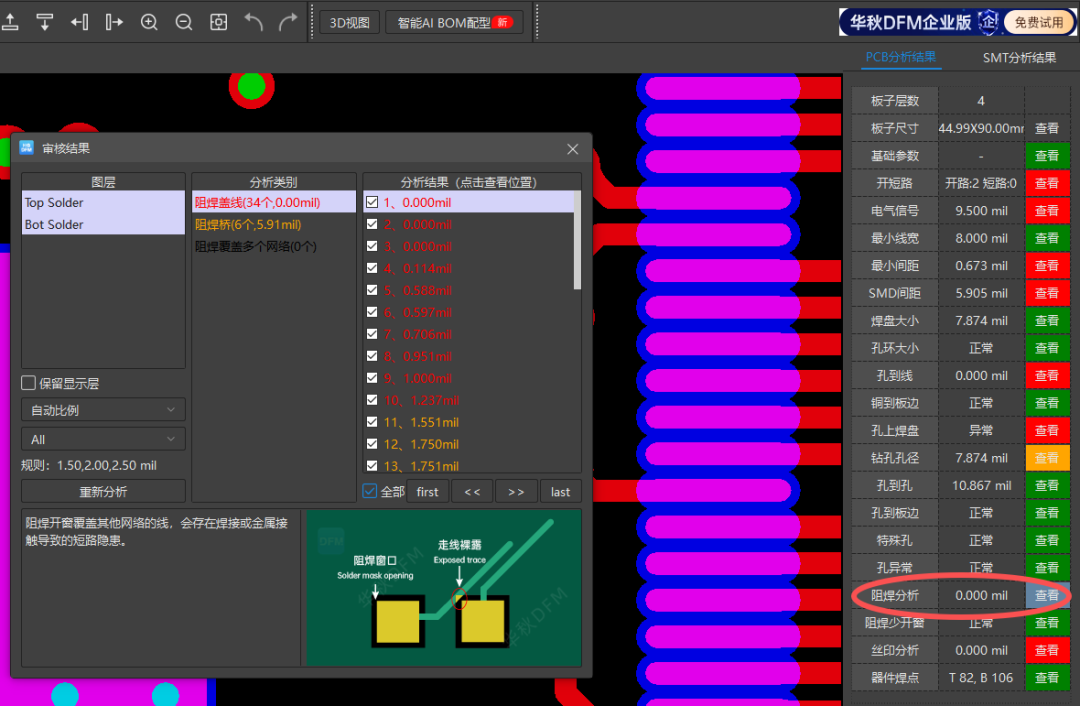

華秋DFM軟件支持焊盤分析，自動檢測焊盤大小是否合理，對于Chip件，焊盤過小會導致焊接不良，過大則易引起立碑，軟件會給出優化建議。也能進行阻焊橋檢測，針對細間距引腳（如QFP、BGA），軟件會檢查阻焊橋是否存在，若阻焊橋缺失，焊接時極易連錫短路，這正是案例2需要預防的情況。還有器件間距分析，可自動檢查元器件之間的距離是否滿足貼裝要求，避免因布局過密導致后期無法返修或貼裝干涉。

3、從源頭優化材料與工藝

案例中更換了錫膏型號，但如果BOM里的物料與PCB封裝不匹配，一切白費。

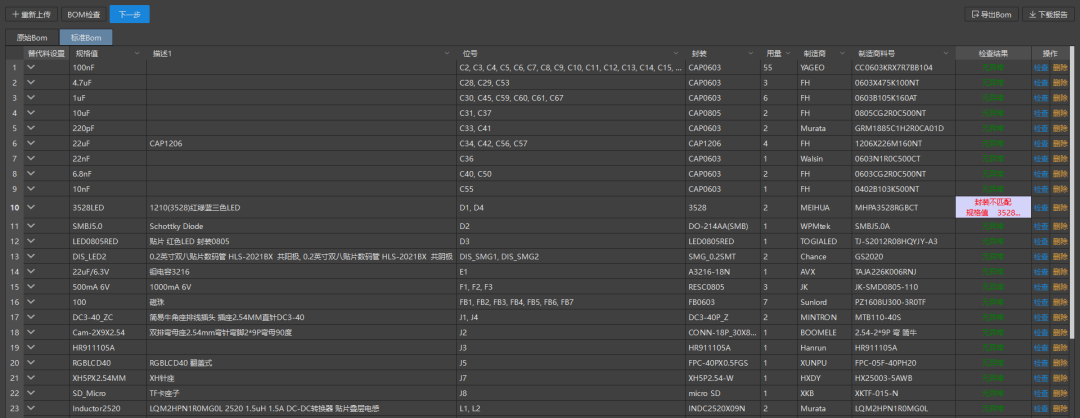

華秋DFM軟件的BOM分析功能，就支持比對BOM與PCB封裝，避免采購錯誤的元器件。還有阻抗計算功能，可以幫助工程師在設計階段就匹配好線寬與疊層，減少因信號問題導致的調試反復。

不止是檢測

更是降本增效的利器

華秋DFM的價值不僅在于“找茬”，更在于“省錢”！

1、精準核算成本：自動計算板子尺寸、沉金面積、焊點數量，讓SMT報價一目了然，幫助工程師在畫板階段就能控制成本。

2、提升板材利用率：通過智能拼版工具，計算最高板材利用率。對于批量板，利用率提升幾個點，就能節省上萬元成本。

3、一鍵輸出生產文件：檢查無誤后，可直接導出Gerber、坐標文件，甚至一鍵下單制作鋼網，最快8小時交付，無縫銜接生產。

好產品是設計出來的

也是“檢查”出來的

面對SMT制程中錯綜復雜的不良原因，與其在產線上反復試錯，不如在設計完成的那一刻，就用專業的DFM工具進行“全身體檢”。

華秋DFM目前支持1200+細項的檢查規則，涵蓋PCB裸板分析、PCBA裝配分析等全流程。它能將工程師從繁瑣的“背鍋”和救火中解放出來，真正掌握產品質量的主動權。

讓設計完美落地，從一次免費的DFM檢查開始！
