隨著電動汽車市場的快速發展，汽車光伏技術逐漸成為提升車輛續航能力的重要方向。太陽光模擬器作為光伏組件室內測試的重要設備，能夠在實驗室環境下復現接近太陽光譜和輻照度的光照條件，廣泛應用于組件的功率標定與性能評估。下文，紫創測控luminbox基于相關研究成果，探討準直光太陽模擬器在汽車曲面光伏組件輻照測試中的應用。

汽車光伏曲面組件測試的輻照不均勻性

luminbox

太陽光模擬是光伏組件室內測試的核心技術，能夠在實驗室環境下復現接近太陽光譜和輻照度的光照條件，廣泛應用于組件的功率標定和性能評估。根據IEC 60904-9標準，傳統太陽光模擬器通常采用點光源設計，通過將光源置于距被測組件一定距離處，實現對平面組件的均勻照明。

然而，對于汽車的曲面光伏組件，其表面各點與光源之間的夾角不同，導致固有輻照不均勻性。若使用非準直光源（如傳統點光源模擬器），由于光束發散角的存存，會進一步加劇這種不均勻性，造成測試結果的偏差。

太陽光模擬器的輻照測試優化

luminbox

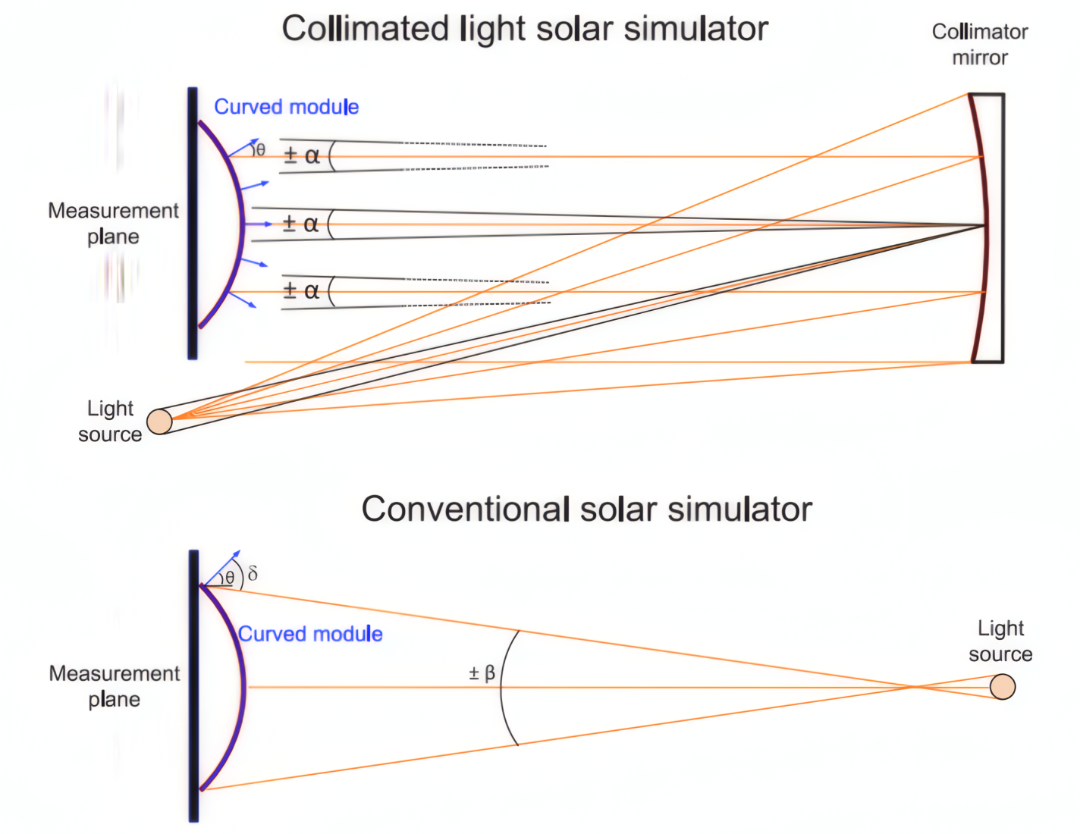

準直光太陽模擬器與傳統太陽模擬器的結構示意圖

傳統輻照測試的光源距離組件通常為6–10米，光束發散角可達15度以上，導致組件邊緣區域的等效輻照度顯著下降。這種“不均勻性放大效應”不僅與組件本身的曲率有關，還受到光源設計、燈組尺寸和燈-模距離等因素的影響。

針對汽車光伏組件的弧形特征，需對太陽光模擬器的測試體系進行優化，核心目標是復現自然太陽光在弧形組件表面的輻照分布，同時嚴格控制雜散光干擾，將其對輻照測試的影響控制在1% 以內，保障測試精度。優化后的準直光太陽模擬器測試體系，可精準還原弧形組件表面的余弦輻照響應，為組件性能表征提供可靠依據。

電氣連接方式對準直光測試結果的影響

luminbox

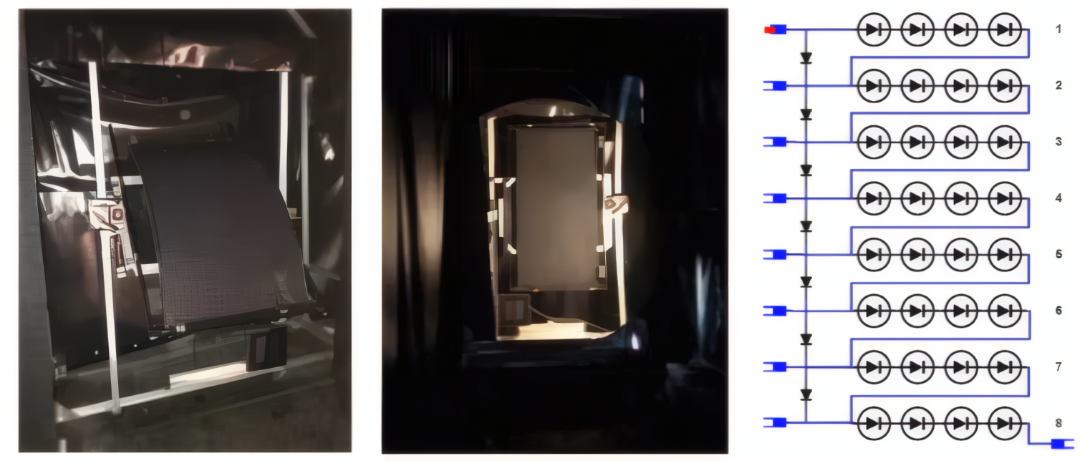

(左）安裝在太陽光模擬器旋轉結構上的曲面光伏組件；（中）準直反射鏡中該組件的鏡像；（右）該組件的電氣連接示意圖。

輻照不均勻性對組件電性能的影響還與電池片的串并聯結構及旁路二極管的配置密切相關。研究選取三種典型電氣連接方式進行分析，結果表明，無論采用何種連接方案，傳統模擬器測得的功率輸出均低于改進的準直光太陽模擬器下的真實值，且偏差隨入射角增大而加劇。這進一步說明，僅依靠修正因子難以實現對不同組件設計的統一補償。

準直光模擬測試結果驗證

luminbox

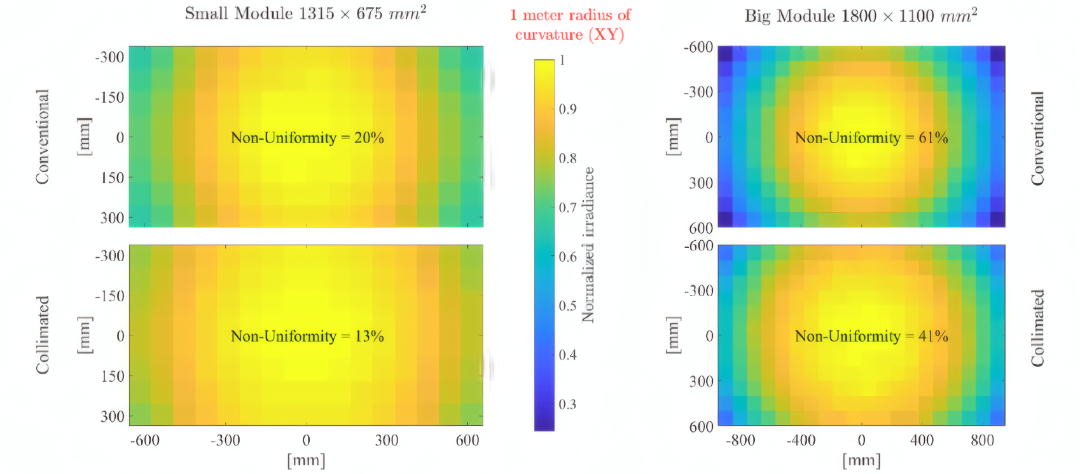

曲率半徑均為1米的兩款組件在傳統太陽模擬器（上）和準直太陽模擬器（下）下的輻照度網格分布圖

基于優化后的準直光太陽模擬器測試體系開展的實驗驗證表明，在1m 曲率的汽車光伏組件測試中，電池片短路電流的實測值與理論余弦響應的偏差可控制在0.5%以內，充分驗證了測試結果的準確性。

實驗采用32 片MWT 電池片組成的弧形組件，分為8 串 4 片的串聯結構，可實現各串獨立測試，結果顯示組件各串的短路電流嚴格遵循曲率的余弦響應規律，與自然太陽光下的輻照特征高度契合。同時，測試結果也證實，優化后的準直光太陽模擬器可有效規避傳統設備的功率低估問題，精準反映不同電氣連接方式下弧形組件的實際發電性能。

綜上，太陽光模擬器在汽車曲面光伏組件測試中發揮著關鍵作用，優化后的準直光太陽模擬器測試體系精準復現自然光照分布，將短路電流偏差控制在0.5%以內，有效解決了傳統測試設備因光束發散導致的功率低估問題。該技術為曲面組件的精準性能評估提供了可靠手段，有力支撐汽車光伏的標準化測試與產業化發展。

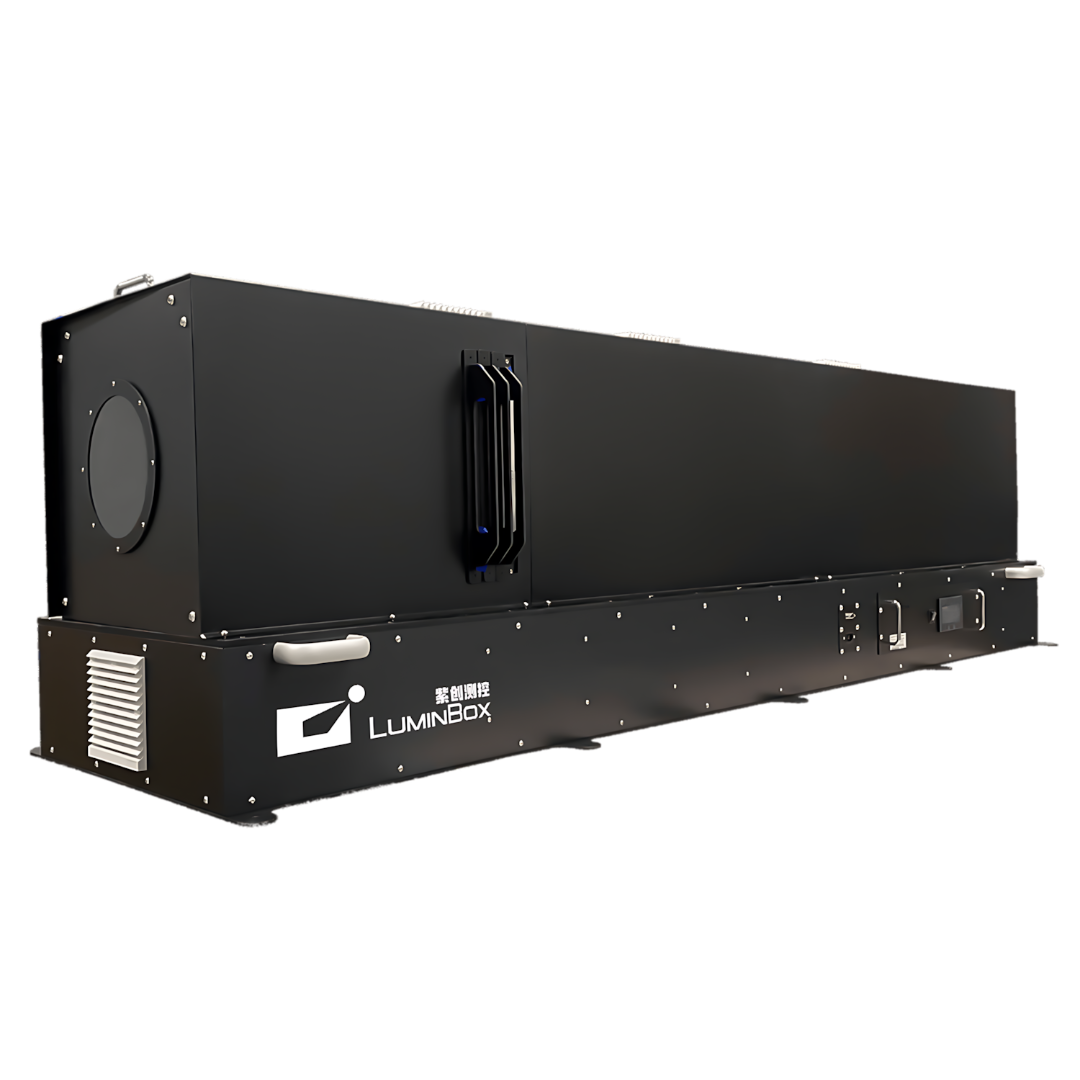

Luminbox全光譜準直型太陽光模擬器

luminbox

紫創測控Luminbox全光譜準直型太陽光模擬器可為汽車光伏提供高精度測試與性能驗證，能精準模擬自然光環境，支持光譜/ 亮度 / 色溫調控。

?

全光譜覆蓋：350nm-1100nm光譜，貼近自然光權重

高動態亮度：2 米處20,000-150,000Lux，滿足HUD 亮度響應測試

強光抗擾驗證：直射模擬復現圖像模糊/ 重影問題場景

多場景適應：支持日間/ 夜間 / 隧道等光照動態切換測試

紫創測控Luminbox全光譜準直型太陽光模擬器以精密光學的工程化應用，可有效縮短從基礎研究到工業驗證的周期，為汽車光伏測試提供可靠的“人工太陽”。將實驗室級創新轉化為產業化能力，助力航空航天、汽車等領域的技術革新。
