在藍牙耳機射頻信號測試過程中，外界電磁干擾易導致測試數據失真、信號識別困難，而電磁屏蔽箱可有效解決這一問題，保障測試的準確性與可靠性。

一、測試設備準備

本次測試所需設備如下：

1、頻譜分析儀

2、接收天線

3、電磁屏蔽箱（OI-ESS06型）

二、測試痛點：外界電磁干擾的影響

藍牙耳機的工作頻率集中在2.4GHz左右，該頻段為ISM免費開放頻段，日常有大量設備在此頻段工作，包括路由器、手機、無線鼠標等。若直接使用接收天線與頻譜分析儀對藍牙耳機進行測試，會同時接收到外界各類干擾信號，導致無法準確區分藍牙耳機本身的射頻信號，無法獲取其真實的信號幅度、占用帶寬等關鍵參數。

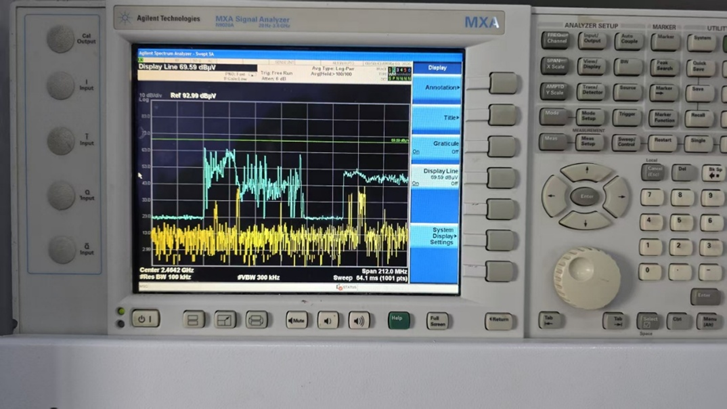

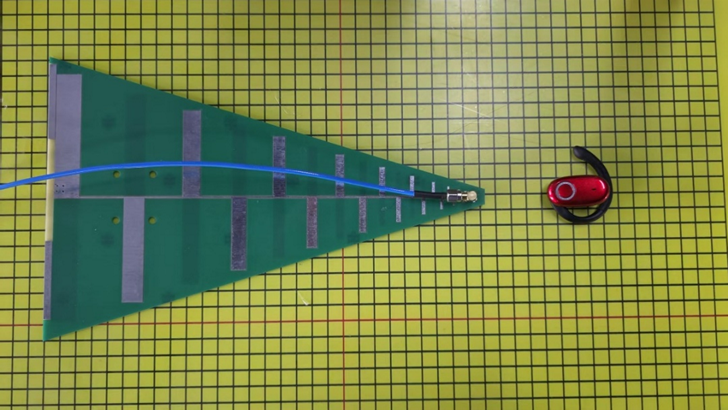

測試操作如下：將接收天線對準開機狀態的藍牙耳機，將頻譜分析儀調整至2.4GHz頻率范圍，觀察頻譜分析儀顯示界面（如下圖所示），可發現屏幕上出現大量雜亂信號，無法精準識別藍牙耳機的目標信號。

三、解決方案：使用電磁屏蔽箱消除干擾

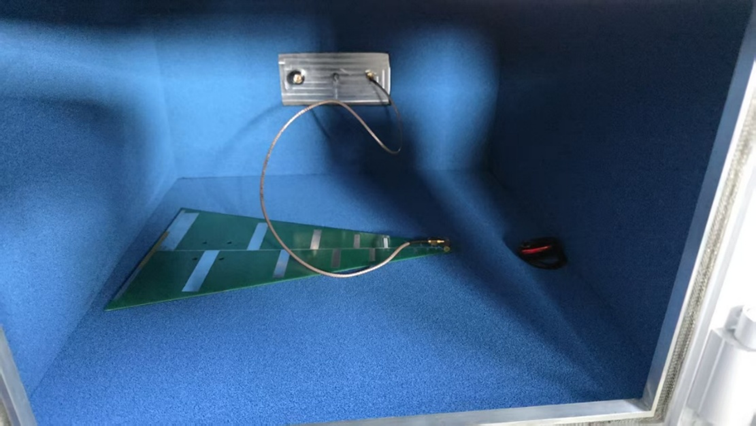

海洋儀器給您推薦OI-ESS系列電磁屏蔽箱來解決這個問題，本次測試采用OI-ESS06型電磁屏蔽箱，利用其隔離外界電磁干擾的核心特性，將接收天線與藍牙耳機一同放置在屏蔽箱內部，構建無干擾的測試環境，具體布置如下圖所示。

四、測試效果：信號清晰可辨

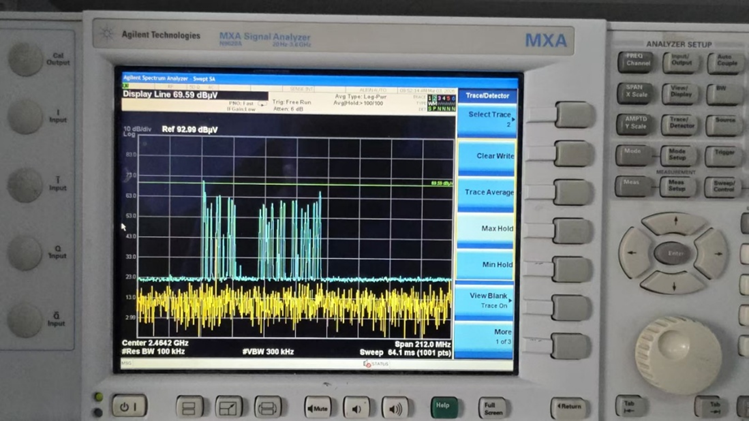

關閉屏蔽箱門后，刷新頻譜分析儀的頻率軌跡，此時可清晰觀察到：外界干擾信號大幅消失，藍牙耳機的射頻信號被精準捕捉，其信號幅度、占用帶寬等關鍵參數清晰可辨，完全滿足測試需求（如下圖所示）。
