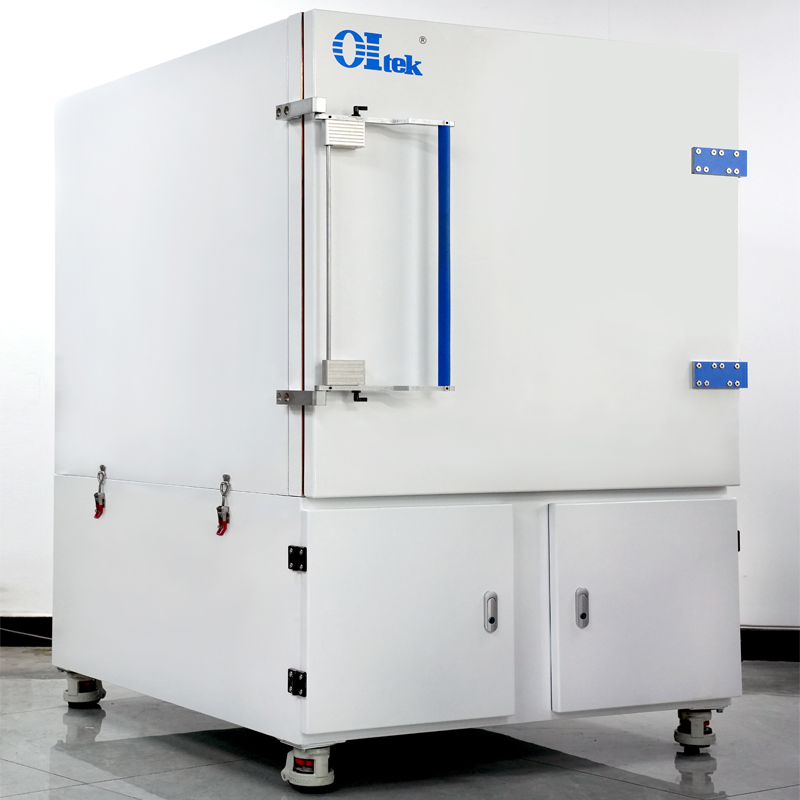

電磁屏蔽箱/室是射頻領域中的核心測試設備，其主要作用是有效隔離電磁波，構建內外電磁環境高度隔離的純凈測試空間。圍繞不同應用需求，海洋儀器已推出多款電磁屏蔽箱/室產品，包括OI-ESA系列基礎版電磁屏蔽箱、OI-ESS系列標準版電磁屏蔽箱、OI-ES系列專業版電磁屏蔽箱、OI-GTEM系列GTEM小室。

電磁屏蔽箱/室的主要功能

1、隔離外部干擾

有效阻止外界無線電信號（如廣播、移動通信、Wi-Fi）以及電磁噪聲源（如電網波動、電機運行等）進入屏蔽空間，確保室內開展的精密測量工作（如微弱信號接收、醫療設備測試等）不受外部電磁環境影響。

2、防止內部信號泄漏

阻止屏蔽箱/室內部產生的強電磁信號向外泄露，既滿足信息安全和保密要求，又可避免對周邊設備造成電磁干擾，防止電磁信息泄露。

3、 提供基準參考環境

在進行電磁兼容（EMC）測試時，需要首先在“電磁純凈”的環境中測量被測設備自身的電磁干擾（EMI）。電磁屏蔽箱/室為此提供穩定、可靠的基準測試環境。

視頻監控需求與工程挑戰

在電磁兼容測試和射頻測試過程中，往往需要實時觀察屏蔽箱/室內被測設備的運行狀態，因此必須配置專用的視頻監控系統。然而，在電磁屏蔽箱/室內安裝視頻監控系統是一項技術要求極高的工程挑戰，其原因是在實現有效、穩定監控的同時，絕不能破壞屏蔽室的電磁屏蔽完整性（屏蔽效能）。任何不合理的設計或安裝方式，都可能形成電磁泄漏通道，導致屏蔽性能下降甚至失效，一般的監控系統無法做到。

其設計和安裝的關鍵是信號傳輸方案

1、嚴禁使用普通金屬導線（如網線、同軸電纜）直接穿透屏蔽墻體，否則將成為電磁波泄漏路徑，嚴重影響屏蔽效果。

2、應首選光纖傳輸方案。光纖由玻璃或塑料材料制成，不導電，本身既不產生也不接收電磁干擾，是穿越屏蔽結構的理想信號傳輸介質。

3、采用電磁屏蔽型光纖攝像頭，通過光纖傳輸視頻信號，在屏蔽殼體上安裝專用光纖波導管（一種對特定頻率截止的金屬管，允許光信號通過，但會截止從直流到很高頻率的電磁波，確保屏蔽效能不下降）。將光纖連接到屏蔽箱/室外的主機，光信號在屏蔽室外被轉換成電信號后進行解碼，從而顯示在大屏幕上。

OI-CAM 低輻射視頻監控系統應用

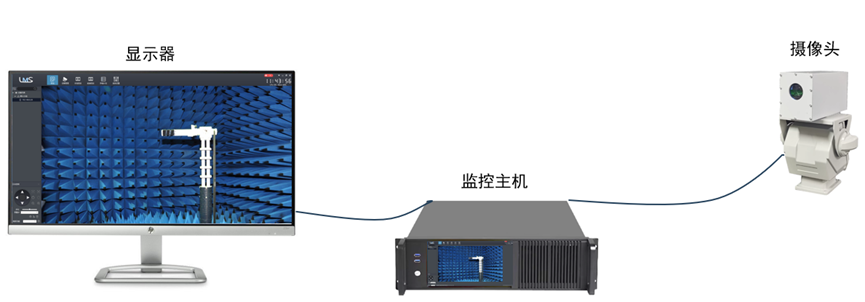

OI-CAM低輻射視頻監控系統是專門針對電波暗室和電磁屏蔽箱/室應用場景設計的專業監控系統，主要由屏蔽攝像頭、光纖傳輸系統及監控主機組成。該系統在具備極低電磁輻射特性的同時，擁有良好的抗干擾能力，可在200V/m的電磁干擾場強下穩定工作，充分滿足電磁兼容實驗室的使用條件。

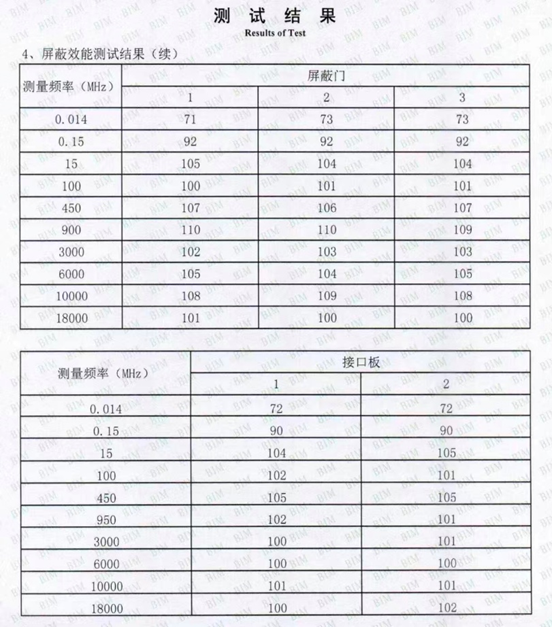

在某部EMC電波暗室的實際應用中，OI-CAM低輻射視頻監控系統在滿足暗室噪聲指標要求的前提下，表現出優異的抗干擾性能，同時確保暗室整體屏蔽效能不受影響，取得了良好的應用效果。
