一、項目背景

倉儲物流行業正朝著自動化、智能化方向快速發展，自動化立體倉庫、AGV搬運、智能分揀等設備已成為倉儲物流的核心裝備，而三菱 FX2N PLC作為倉儲自動化設備的核心控制單元，被廣泛應用于堆垛機、輸送機、分揀機等設備的控制中。但 FX2N PLC無原生以太網接口，僅支持串口通訊，導致上位機無法實時采集倉儲設備的運行數據，三菱觸摸屏的現場操作與上位機的中央監控無法實現數據同步，AGV調度、庫位管理等操作存在信息延遲，同時人工現場調試 PLC的方式，嚴重影響倉儲物流的作業效率。某大型智能倉儲物流企業在倉儲升級改造中，采用遠創智控 YC8000-FX三菱 PLC以太網模塊，解決 FX2N PLC與上位機、三菱觸摸屏的以太網通訊問題，打造智能化的倉儲管控體系。

二、系統組成

PLC設備：三菱 FX2N系列 PLC，分別部署在自動化立體倉庫的堆垛機、入庫 /出庫輸送機、智能分揀機、AGV調度站等核心設備的控制柜中，負責精準控制各倉儲設備的運行邏輯，實現庫位檢測、貨物搬運、智能分揀等作業的自動化控制，保障倉儲物流作業的高效流轉。

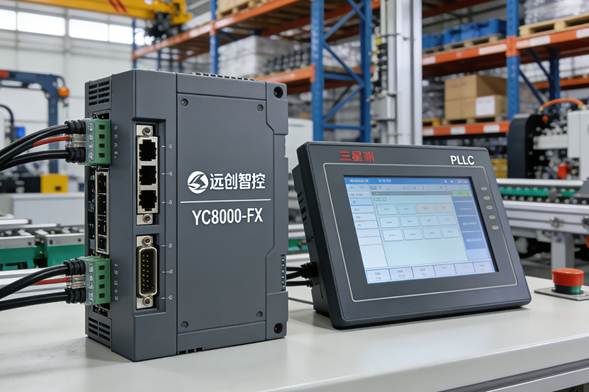

以太網模塊：遠創智控 YC8000-FX三菱 PLC以太網模塊，工業級寬溫設計，適配倉儲倉庫的高低溫環境，導軌安裝于各設備的 FX2N PLC旁，通過專用通訊線與 PLC編程口連接，不占用 PLC編程口，可同時實現上位機的以太網遠程通訊和三菱觸摸屏的現場通訊，實現 “遠程監控 +現場操作”的數據互通。

上位機：配備三菱 GXWorks2編程軟件和倉儲管理系統（WMS）的工業計算機，部署在倉儲物流的中央調度中心，通過以太網與 YC8000-FX模塊相連，實現對各設備 FX2N PLC的程序編寫、調試、遠程管理，同時采集倉儲設備的運行數據、作業數據，實現對倉儲作業的全局調度與監控。

三菱觸摸屏：三菱 GOT系列觸摸屏，安裝在堆垛機操作柜、分揀機控制端、AGV調度站等現場位置，通過 YC8000-FX模塊與 PLC通訊，實現現場倉儲設備的運行狀態、作業進度、庫位信息的可視化顯示，以及現場緊急操作、參數微調等功能，與上位機的中央調度形成互補，提升倉儲作業的靈活性。

三、實施過程

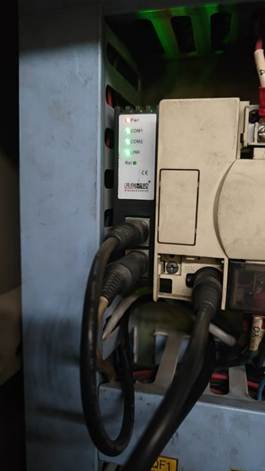

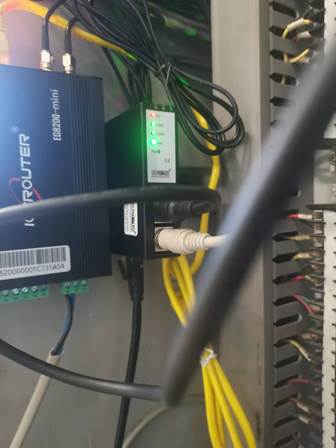

硬件安裝：根據智能倉儲的設備布局，將三菱 FX2N PLC安裝在各倉儲設備的專用控制柜中，做好抗震、防干擾處理；隨后將遠創智控 YC8000-FX以太網模塊安裝在 35mm標準導軌上，通過屏蔽通訊線將模塊 COM1口與 FX2N PLC的編程通訊口可靠連接，COM2口與現場三菱 GOT觸摸屏相連接，滿足現場操作需求。將模塊電源線接入控制柜的工業電源，完成接地處理，防止倉庫內的電氣干擾影響模塊通訊，逐一檢查硬件連接后，進行通電測試，確認模塊與 PLC、觸摸屏的物理連接正常。

網絡配置：將中央調度中心上位機的本地網卡 IP設置為與 YC8000-FX模塊同一網段，上位機 IP配置為 192.168.3.99，模塊 IP調整為 192.168.3.178，子網掩碼為 255.255.255.0。通過工業網線將各設備的 YC8000-FX模塊接入倉儲物流的工業局域網，上位機通過局域網實現與所有模塊的通訊，觀察模塊 Link指示燈常亮，確認網絡連接穩定；同時為模塊配置固定網關，確保上位機可跨網段對倉儲各區域的 PLC進行遠程管控。

參數設置：在上位機中打開瀏覽器，輸入 YC8000-FX模塊的 IP地址，登錄模塊 Web管理頁面進行參數配置。將 PLC類型選擇為 FX2N，系統工作模式設置為三菱以太網協議，針對倉儲設備的高頻數據交互需求，將通訊超時時間合理調整，通訊重試次數設為默認值 3次；同時根據倉儲局域網的規劃，設置模塊的 DNS地址，開啟模塊的心跳檢測功能，確保模塊與上位機的通訊鏈路始終暢通，避免因通訊中斷導致的倉儲作業故障。

編程與調試：打開三菱 GXWorks2編程軟件，新建項目并匹配各設備的 FX2N PLC型號，在通訊設置中選擇以太網通訊，添加對應 YC8000-FX模塊的 IP地址，完成編程軟件與 PLC的通訊對接。針對堆垛機的庫位定位、AGV的路徑調度、分揀機的貨物識別等倉儲作業邏輯，編寫 PLC控制程序；同時在三菱 GOT觸摸屏中進行畫面組態，關聯 PLC的軟元件，實現庫位編號、貨物數量、設備運行速度等信息的現場顯示。調試過程中，通過 YC8000-FX模塊實時監控 PLC的運行狀態，在上位機中模擬倉儲作業流程，同步查看三菱觸摸屏的現場信息反饋，調整程序參數，解決堆垛機與 AGV調度的通訊協同問題，確保倉儲各設備的聯動作業精準、高效。

四、應用效果

提升倉儲作業效率：通過 YC8000-FX以太網模塊實現上位機與 FX2N PLC的實時通訊，中央調度中心可通過上位機全局監控倉儲設備的運行狀態，三菱觸摸屏同步顯示現場作業信息，實現堆垛機、AGV、分揀機等設備的高效聯動，貨物的入庫、出庫、分揀效率提升 70%以上，倉庫的日處理貨量大幅增加，滿足倉儲物流的高周轉需求。

實現倉儲設備遠程管控：維護人員可通過上位機遠程對各設備的 FX2N PLC進行程序更新、參數調整和故障診斷，無需到倉庫現場逐臺設備操作，尤其針對自動化立體倉庫的高空堆垛機等不易接觸的設備，遠程調試大幅降低了設備維護難度和成本，設備維護效率提升 85%以上。同時，三菱觸摸屏的現場操作功能，可在設備出現突發狀況時，由現場工作人員快速進行緊急處理，保障倉儲作業的連續性。

優化倉儲庫存管理：上位機通過 YC8000-FX模塊采集的倉儲作業數據，可實時上傳至倉儲管理系統（WMS），實現庫位信息、貨物庫存、作業進度的動態更新，替代傳統的人工庫存盤點方式，庫存數據的準確率提升至 100%，有效避免了庫位錯亂、貨物積壓等問題，實現倉儲庫存的精細化管理。

提高倉儲系統的智能化水平：該以太網通訊方案實現了 PLC、上位機、三菱觸摸屏的全鏈路數據互通，為倉儲物流的智能化調度提供了數據基礎。上位機可根據采集的設備運行數據和作業數據，實現 AGV的智能調度、堆垛機的最優路徑規劃等功能，讓倉儲作業從 “自動化”向 “智能化”升級，進一步降低人工干預，提升倉儲系統的整體運行效率。

五、總結

遠創智控 YC8000-FX三菱 PLC以太網模塊在智能倉儲物流場景的應用，成功解決了三菱 FX2N PLC無原生網口、與上位機及三菱觸摸屏通訊不暢的行業痛點，實現了倉儲自動化設備的以太網通訊與數據互通。該模塊安裝配置簡單，通訊穩定可靠，適配倉儲倉庫的工業環境，不僅大幅提升了倉儲物流的作業效率和設備管理效率，還實現了庫存的精細化管理，推動了倉儲系統向智能化方向發展。此通訊解決方案為倉儲物流行業的自動化升級提供了切實可行的參考，可廣泛應用于自動化立體倉庫、智能分揀中心等各類倉儲物流場景，助力倉儲物流企業降本增效，提升市場競爭力。
