一、項目背景與痛點

某鋰電池正極材料燒結車間，原采用西門子S7-300 PLC（CPU315-2DP）控制輥道爐溫度曲線，通過MPI接口連接西門子KTP700 Basic觸摸屏進行本地操作。現需實現：

1. 與車間新建的S7-1200 PLC（接入MES系統）進行以太網通訊，上傳溫度、壓力等工藝參數

2. 采集驅動爐體傳動電機的三菱FR-E740系列變頻器數據（運行頻率、電流、故障代碼）

3. 嚴格保持原觸摸屏監控功能不受任何影響

項目痛點

- ? 接口瓶頸：S7-300僅有MPI口，無以太網接口，無法直連S7-1200

- ? 端口占用：MPI接口已被KTP700觸摸屏獨占，物理上無空閑接口

- ? 協議異構：三菱FR-E740變頻器僅支持MODBUS RTU（RS485），與西門子生態不兼容

- ? 生產連續性：燒結爐需24小時恒溫運行，改造窗口期極短（≤4小時），不允許停機擴展硬件

- ? 成本約束：若采用西門子原廠CP343-1以太網模塊（約6000元）加串口模塊方案，成本超預算且需硬件組態變更

二、遠創智控MPI-ETH-YC02 Plus功能簡介

該模塊是專為解決西門子老舊PLC聯網難題設計的以太網橋接器，核心特性：

MPI轉以太網：內置MPI協議棧，通過DB9口透明傳輸S7-300數據，虛擬成以太網PLC供S7-1200訪問，波特率自適應187.5Kbps

雙口擴展：配備擴展DB9母口，可并聯接入原觸摸屏，實現多主站共存（PLC+HMI+模塊）

集成RS485串口：可直接采集MODBUS RTU設備，免去額外串口轉以太網模塊

多協議支持：網口同時支持S7 TCP（與S7-1200通訊）和Modbus TCP（可擴展上位機監控）

磁耦隔離：工業級設計，抗干擾能力強，適用于變頻器密集的新能源車間

三、解決方案與實施過程

網絡拓撲結構

詳細實施步驟

第一階段：硬件部署

1. 斷電安全：關閉輥道爐控制柜電源，掛牌上鎖

2. MPI分支接入：

- 斷開S7-300原MPI電纜，安裝MPI分接頭（總線連接器帶進出線口）

- 主線接回S7-300，分支1接KTP700觸摸屏，分支2接MPI-ETH-YC02 Plus的MPI口

- 模塊MPI地址通過撥碼開關設為3（與原PLC地址2、HMI地址1不矛盾）

3. 以太網連接：

- 模塊LAN1口接S7-1200（直連網線）

- 模塊LAN2口預留接入車間環網（可選）

4. 變頻器接線：

- 模塊RS485端子（A+/B-）接至變頻器PU口

- 5臺變頻器采用手拉手接線，首末端終端電阻撥至ON

第二階段：軟件配置

1. 模塊參數設置：

- 筆記本直連模塊LAN口，瀏覽器訪問192.168.1.100（默認IP）

- 配置項：

- 以太網IP：192.168.1.99（與S7-1200同網段）

- MPI參數：波特率187.5Kbps，地址3

啟用MODBUS主站：9600bps/8/N/1，輪詢5個站

保存并重啟

2. S7-1200編程（博途V17）：

- 添加新設備，組態S7-300為非指定伙伴，IP指向192.168.1.99

- 使用PUT/GET指令讀寫S7-300的DB塊（如DB10.DBW0讀取溫度）

- 通過MB_CLOCK指令讀取模塊內部緩存區變頻器數據

3. 觸摸屏驗證：

- 下載原項目至KTP700（MPI參數不變）

- 驗證所有操作畫面正常，無延遲卡頓

第三階段：聯調測試

S7通訊測試：監控S7-1200變量表，確認溫度、壓力數據實時刷新（周期≤200ms）

MODBUS采集測試：讀取變頻器運行頻率（40001地址），與現場面板顯示一致

斷線重連測試：拔插網線，恢復后數據自動續傳，無丟失

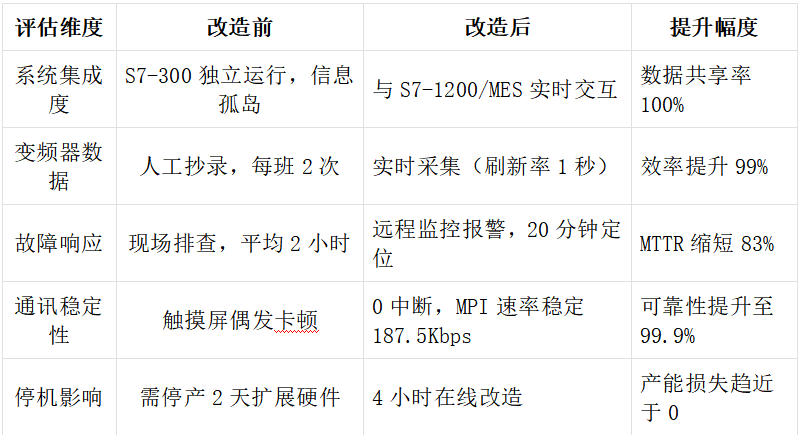

四、應用效果對比

五、行業前景與推薦

1.光伏：全球碳中和核心賽道，2025年設備市場規模破千億，年增速超60%，產線智能化改造需求爆發，老舊PLC占比高達45%

2.新能源：2026年景氣度持續上行，“太空光伏”等新賽道打開成長空間，儲能、鋰電材料擴產迅猛，設備互聯需求迫切

3.生物醫藥：處于右側行情起點，CRO/醫療器械景氣回升，GMP合規要求驅動數據追溯，但驗證周期較長

4.工業制造：存量市場大，但增速平緩，設備更新換代需求穩定

推薦理由：

光伏/新能源：設備密集、協議多樣、擴產快速，對串口轉以太網、以太網轉換器等通訊改造工具需求旺盛，投資回收期<6個月

醫藥行業雖前景向好，但GMP驗證周期長達3-6個月，短期項目落地較慢

六、總結

本方案通過遠創智控MPI-ETH-YC02 Plus這一高性能以太網橋接器，實現了三大突破：

1. MPI網絡無損擴展：在保留原觸摸屏通訊的前提下，為S7-300開辟以太網通道，解決接口瓶頸

2. 多協議一站式融合：模塊集串口轉以太網功能于一體，同時解決S7 TCP通訊與MODBUS RTU采集需求，避免了多設備堆疊

3. 低成本快速改造：無需更換PLC、無需增加通訊處理器，4小時完成產線智能化升級

隨著制造業數字化轉型深化，設備通訊協議轉換將成為老舊生產線升級的標準配置。在光伏、新能源等高景氣行業，此類以太網轉換器解決方案將助力企業以最低成本打通工業4.0數據通道，實現存量設備價值最大化。
