液壓伺服閥的“翻譯官”：疆鴻智能PROFINET轉DEVICENET網關

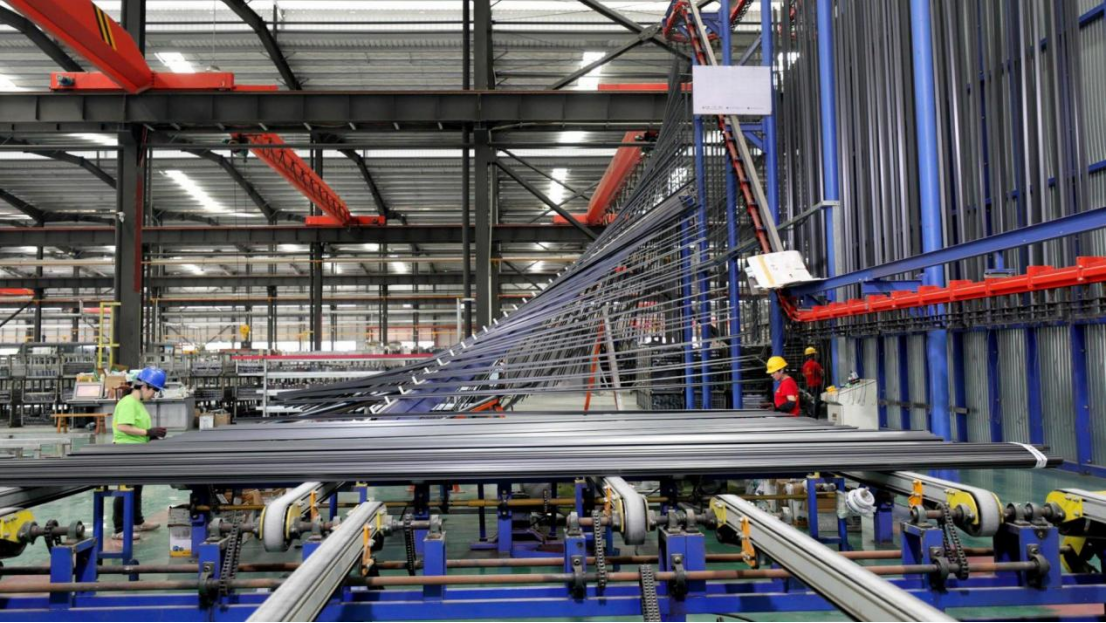

在鋁加工生產及軌道交通用鋁合金板材的制造過程中，生產線的穩定性和設備間的協同工作是核心要求。以某軌道交通鋁板生產線的后處理環節為例，其清洗和時效處理段使用了多臺基于DeviceNet協議的進口測厚儀與液壓比例閥組。而整線的邏輯控制核心為西門子S7-1200 PLC，采用PROFINET網絡。將這兩種不同協議的設備整合成一個高效、穩定的系統，是項目初期面臨的主要技術挑戰。

在這一場景中，DeviceNet端連接的設備主要是基于DeviceNet從站協議的智能執行機構與檢測單元。例如，負責輥縫調整的液壓伺服閥，其內部集成了DeviceNet接口，接收PLC的控制指令以精確調節輥壓壓力；以及用于板材厚度反饋的激光測距傳感器，它將實時測量的數據通過DeviceNet上傳。通過輪詢或位選通的方式與主站交換過程數據。它們對指令的實時響應和數據的確定性傳輸有著較高要求，任何通訊延遲或數據丟包都可能導致板材厚度超差。

網關在這一混合網絡體系中起到了關鍵的協議翻譯與數據映射作用。它并非簡單的物理連接，而是同時作為PROFINET網絡上的一個智能從站和DeviceNet網絡上的一個高效主站。一方面，它將西門子1200 PLC發出的PROFINET報文，解析并重組為符合DeviceNet協議的數據幀，下發給測厚儀或閥組；另一方面，它將從DeviceNet設備采集到的狀態數據，映射到PROFINET的循環數據區，供PLC的Logic程序讀取。更重要的是，網關內部承擔了數據緩沖和狀態轉換的任務，解決了兩種協議周期不同步的問題，確保PROFINET一側的高實時性與DeviceNet一側的確定性能夠協調一致。

在實際項目中，該網關被部署于清洗機的控制柜內。通過上位組態軟件對網關進行配置，將DeviceNet從站設備的輸入/輸出數據映像，分別映射到PROFINET一側的輸入/輸出槽位。實施后，優勢體現在幾個方面：首先，系統響應速度顯著提升，網關的硬件級轉發機制將協議轉換延遲控制在微秒級，保證了液壓閥組的動態響應；其次，降低了系統集成難度，工程師無需在PLC側編寫復雜的協議棧代碼，只需通過標準GSD文件即可完成設備集成；最后，增強了網絡抗干擾能力，網關將兩側網絡進行了電氣隔離，有效避免了DeviceNet側因長距離傳輸可能引入的干擾影響到PLC主控系統的穩定性。

綜上，在混合協議并存的工業現場，疆鴻智能PROFINET轉DeviceNet網關不僅解決了新老設備之間的通訊鴻溝，更是通過其硬件化的協議處理和隔離功能，提升了整個控制系統的可靠性與實時性。它使得西門子PLC能夠像控制本地IO一樣，精準、高效地驅動基于DeviceNet的專業設備，為鋁加工產線的高精度控制提供了穩定支撐。
