01、概述

我本人是 cmake+vscode 組合的忠實用戶，之前寫了一篇文章介紹了在 cmake+vscode 環境下開發 G32R501 的一些實踐經驗。這篇文章準備更進一步：移植一個ThreadX。

關于 G32R501

G32R501是極海最新發布的實時控制 MCU，搭載Arm v8.1-M架構的ArmCortex-M52內核及自研紫電數學指令擴展單元，支持基于矢量擴充方案（MVE）的Arm HeliumTM技術，集成高性能感知，控制外設和靈活的外設互聯系統，支持-40°C~105°/125°C的寬環境工作溫度，適用于新能源逆變器、商業電源、工業自動化、新能源汽車等廣泛領域。

產品主頁：https://www.geehy.com/product/fifth/G32R501

關于 ThreadX

最早由 Express Logic發布，2019年被微軟收購。2023微軟宣布將 ThreadX 捐贈給 Eclipse 基金會，更名為 Eclipse ThreadX，采用 Apache 2.0 協議完全開源。

工程目錄組織

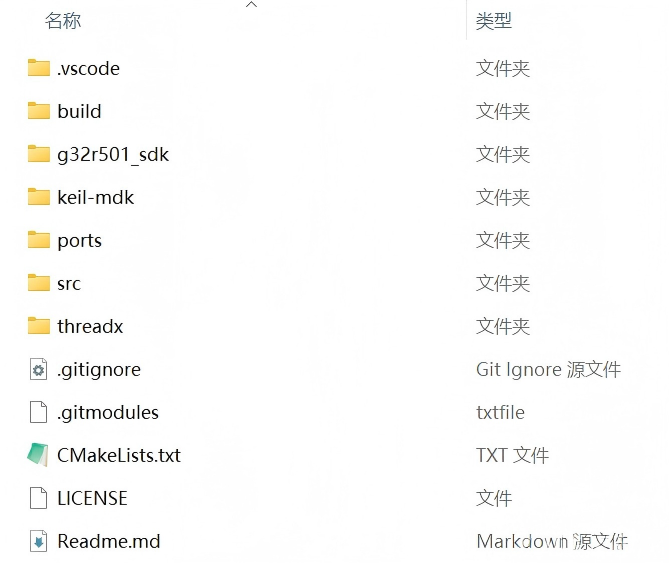

還是之前的套路，先介紹一下代碼目錄組織：

主要的文件/文件夾有：

.vscode：VSCode 配置文件

build：構建目錄

g32r501_sdk：G32R501 SDK 目錄

keil-mdk：keil 工程文件，主要用于Debug。

ports：移植文件

src：App 源碼

threadx：ThreadX 源碼

CMakeLists.txt：CMake 配置文件

這個目錄，是用git 進行源碼管理，powershell進行命令行操作。下面的操作會一步一步指示如何完成移植。

02、移植步驟

構建目錄

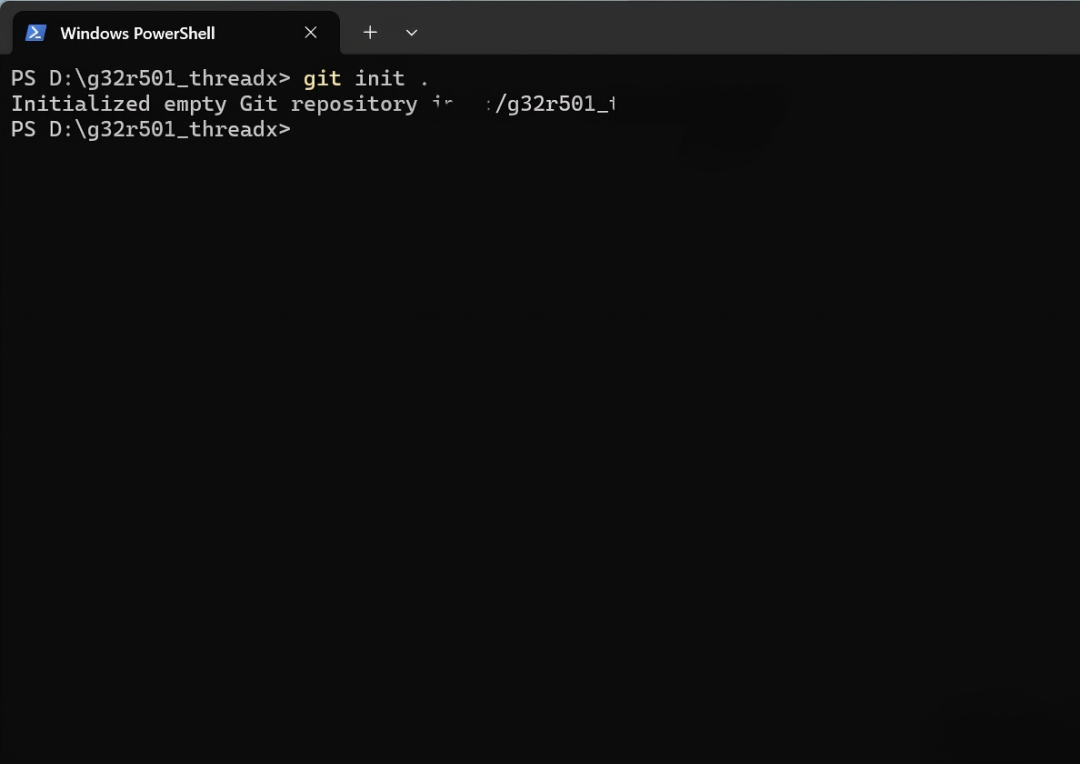

我的工作目錄是 D:g32r501_threadx，大家在實踐的時候可以自行選擇目錄。手動創建這個目錄，在 powershell里切換到這個目錄，使用git init創建 git倉庫：

git init .

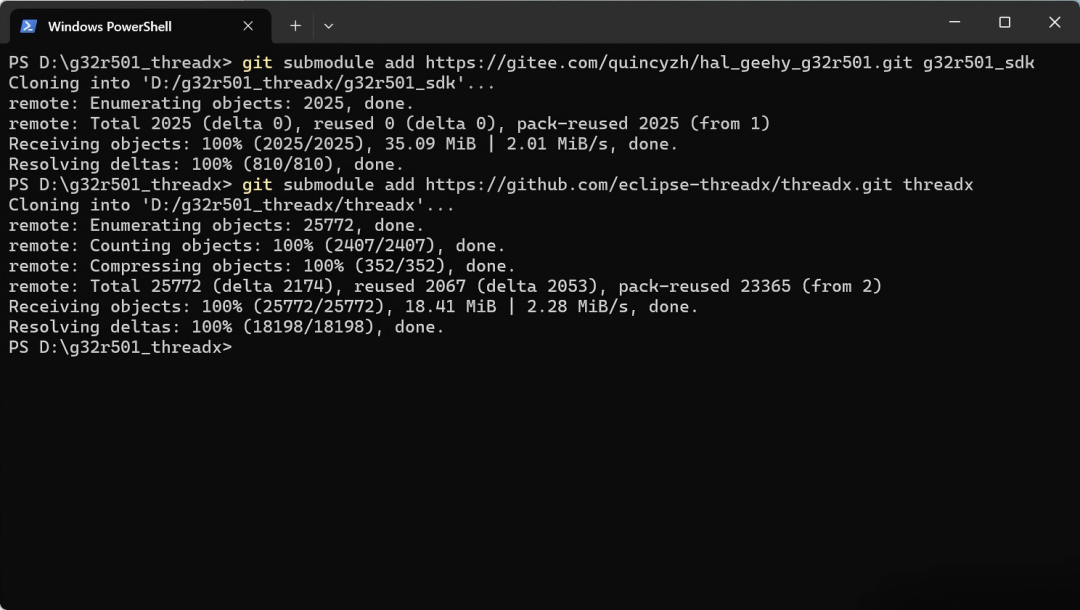

使用 git submodule加兩個子模塊，也就是 g32r501_sdk和 threadx的目錄：

git submodule add https://gitee.com/quincyzh/hal_geehy_g32r501.git g32r501_sdk

git submodule add https://github.com/eclipse-threadx/threadx.git threadx

再手動創建 keil-mdk，ports，src三個目錄。

移植詳解

G32G501 的內核是 Cortex-M52，ThreadX目前沒有相關移植。我們以 Cortex-M55 為基礎修改，需要注意的是：

G32G501不具備Cortex-M55 安全相關特性，需要刪除相關代碼。

完成VOID _tx_initialize_low_level(VOID)這個函數及相關內容。

第一步

復制 threadxportscortex_m55ac6目錄下的 inc 和 src目錄到 portsg32r501下。刪除 tx_initialize_low_level.S這個文件，創建 tx_initialize_low_level.c 代碼為可以參考 tx_initialize_low_level.S這個文件：

可用 RAM空間首地址賦予 _tx_initialize_unused_memory這個指針。

賦值 _tx_thread_system_stack_ptr為Stack指針。

ThreadX使用 SysTick作為系統滴答時鐘，OS外其他程序也會使用 SysTick時鐘，這里就不配置 SysTick稍后我們在 main.c 文件處理 SysTick。

配置 PendSV_IRQn、SVC等幾個必須的中斷優先級。

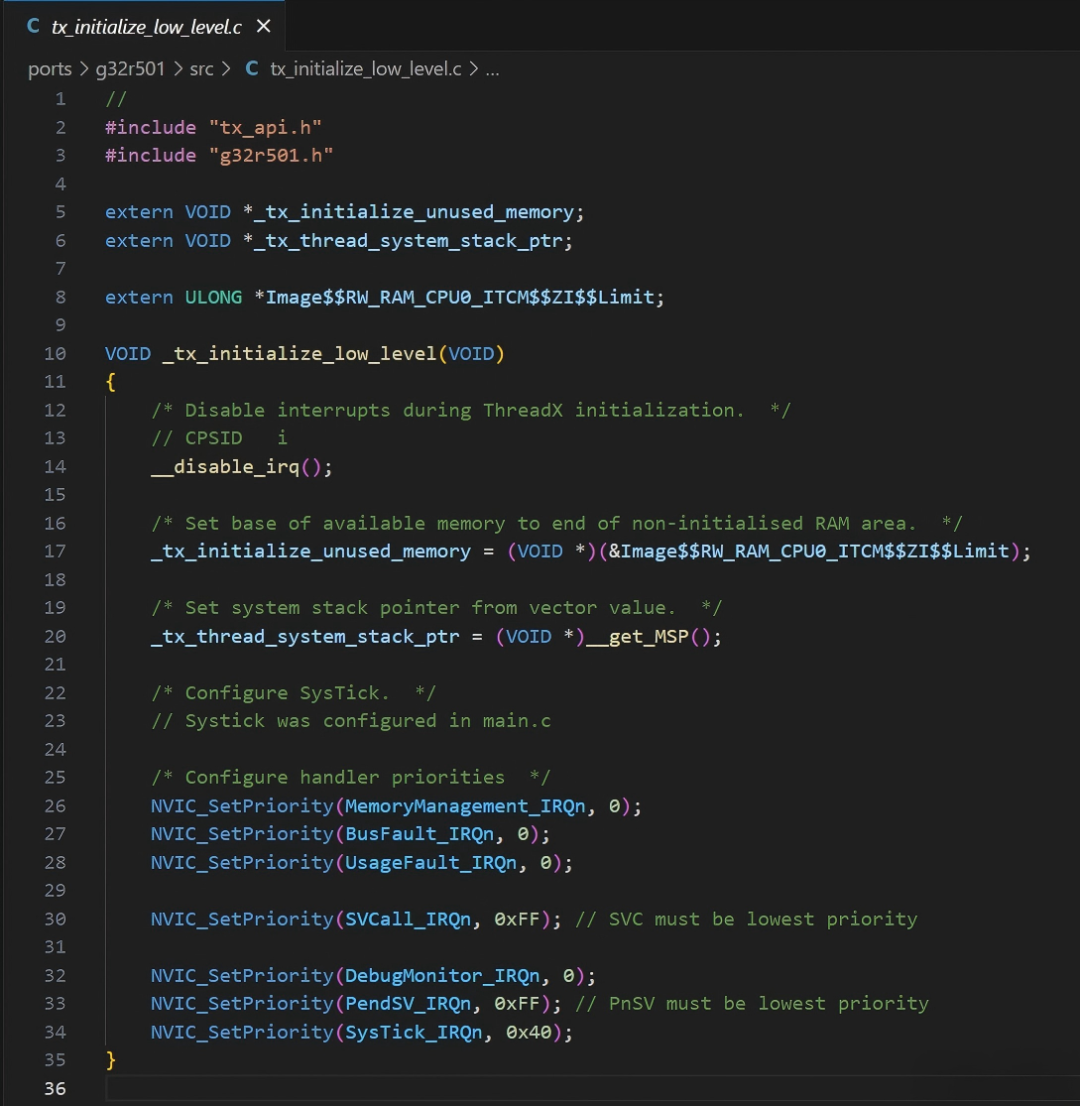

具體內容參考下圖內容：

第二步

修改 tx_thread_secure_stack.c文件。

需要刪除其中的 __attribute__((cmse_nonsecure_entry)) ，共有5行，全部刪除。不刪除的話也沒關系，編譯期間會有告警。

第三步

完成 SysTick設置。

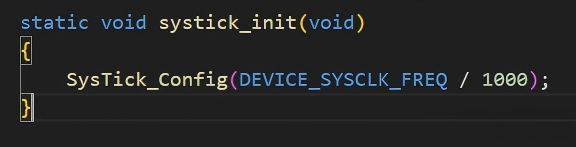

在 main.c 文件中，ThreadX初始化前完成 SysTick設置，就按1ms為周期：

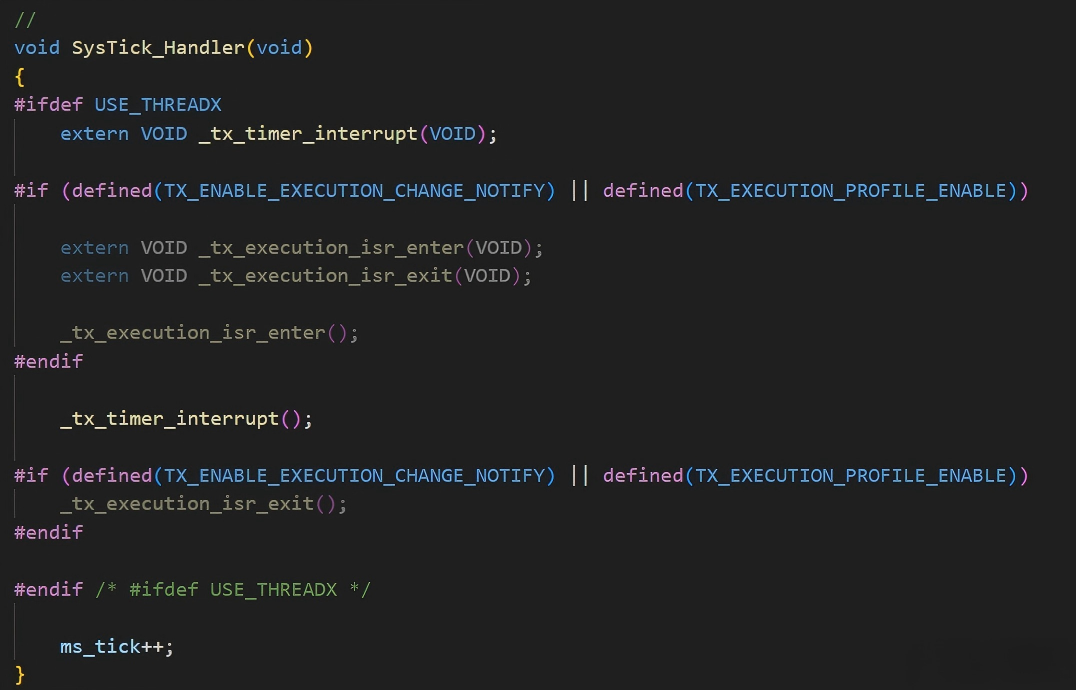

SysTick_Handler這個 ISR中需要調用 _tx_timer_interrupt() 就可以完成 ThreadX滴答~，需要注意的是如果使能 TX_ENABLE_EXECUTION_CHANGE_NOTIFY和 TX_EXECUTION_PROFILE_ENABLE兩個特性，還需要在 _tx_timer_interrupt()之前和之后調用_tx_execution_isr_enter()和 _tx_execution_isr_exit()。

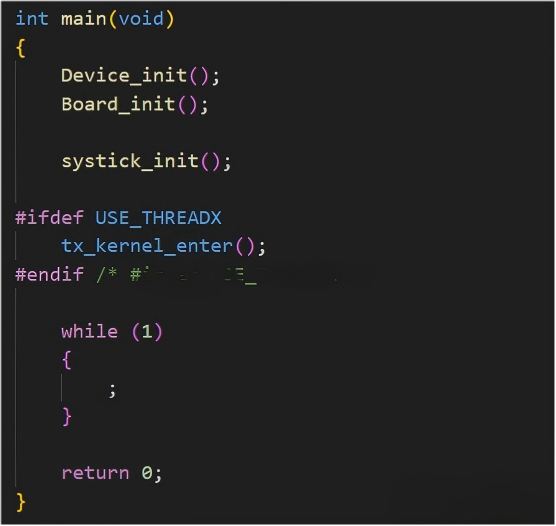

main函數可以這樣寫：

App示例

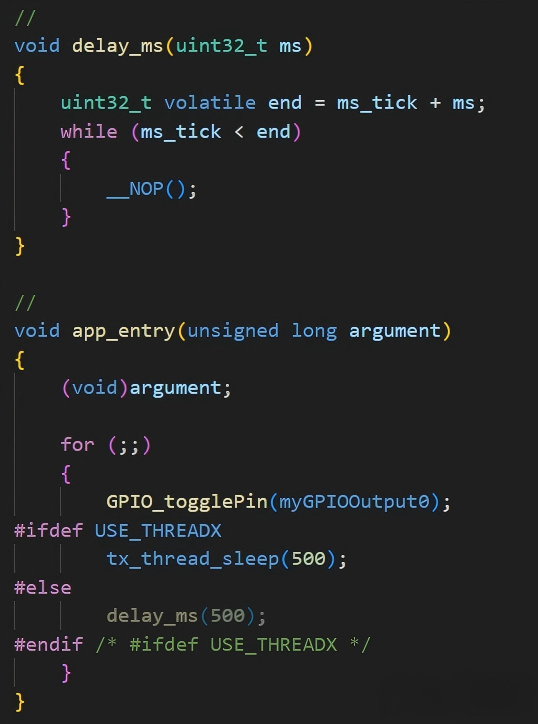

App部分，我們先來點個燈~

CMake配置

兩個關鍵部分：一是ThreadX library，二g32r501_sdk。

ThreadX library部分，把 threadx/common 下的全部源文件，port/g32r501 下的全部源文件都加入工程參與編譯就可以。

g32r501_sdk 部分，直接使用 add_subdirectory把 sdk加入工程就ok。這一部分是在 https://gitee.com/quincyzh/hal_geehy_g32r501.git這個倉庫完成，具體可以參考這個倉庫的內容。

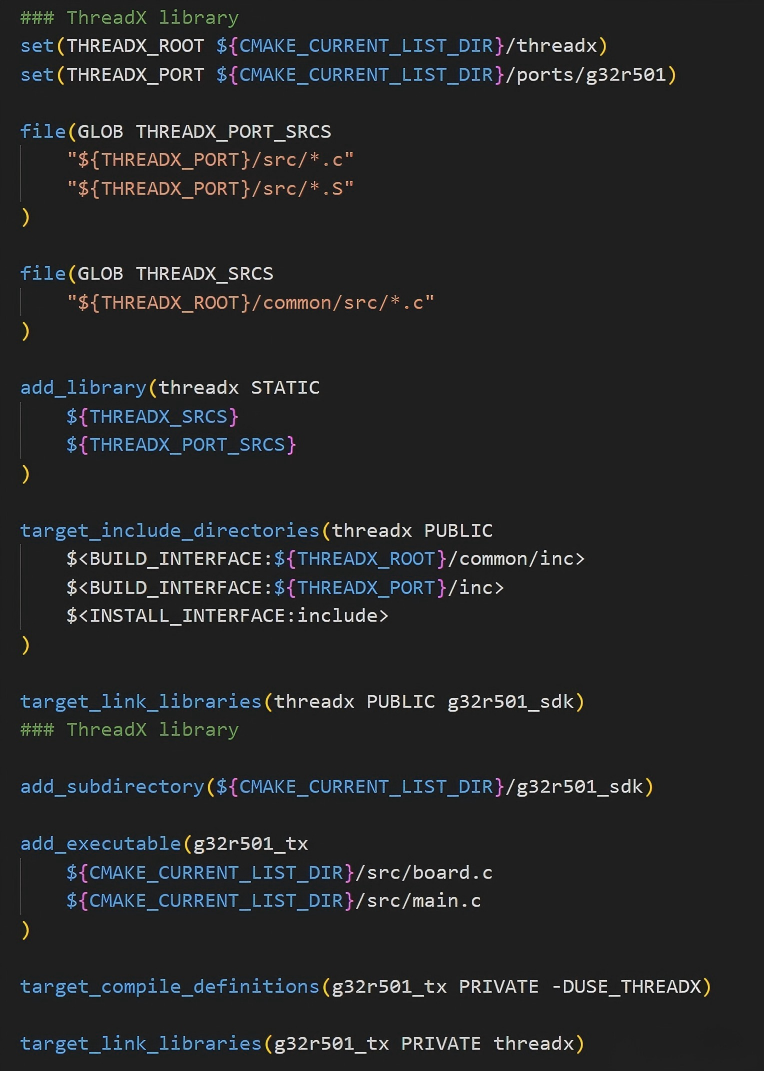

CMakeLists.txt關鍵內容：

VSCode配置

為了更便捷地使用 vscode，可以添加一些配置：

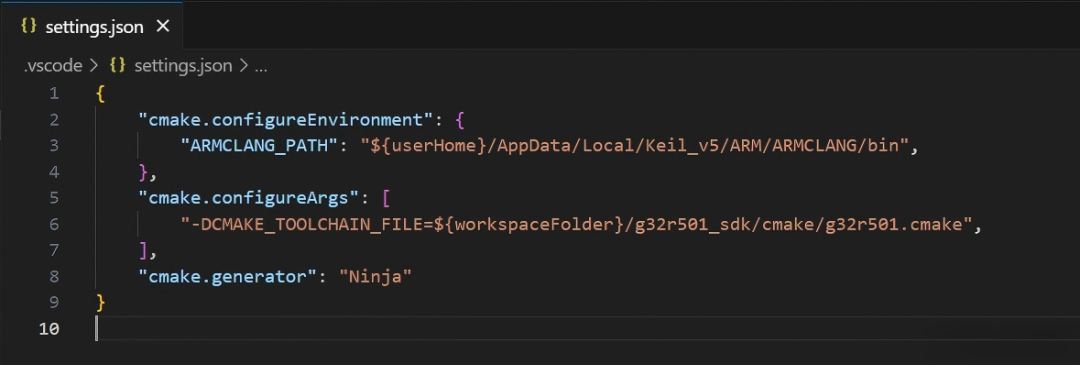

創建/修改文件 .vscodesettings.json：

"cmake.configureEnvironment"這里構建是必須的環境變量ARMCLANG_PATH這個是 g32r501_sdk倉庫必須的內容。

"cmake.configureArgs是CMake配置工程時的參數，這里指定了一個 .cmake文件，也就是 g32r501_sdk/cmake/g32r501.cmake。文件說明了使用 armclang編譯套件。

最后的 "cmake.generator"指定使用Ninja為構建工具。

03、編譯&調試

編譯

準備工作完成了，編譯就是一鍵完成：F7。等待編譯完成。

調試

VSCode中配合 armclang調試確實不方便，我們還是回到 keil中進行調試工作。

倉庫 keil-mdk 文件夾下，有一個 keil工程，直接打開就可以開始調試。但需要在調試前手動下載程序。

因為工程里沒有任何文件，點擊編譯等按鈕都不會觸發任何操作~

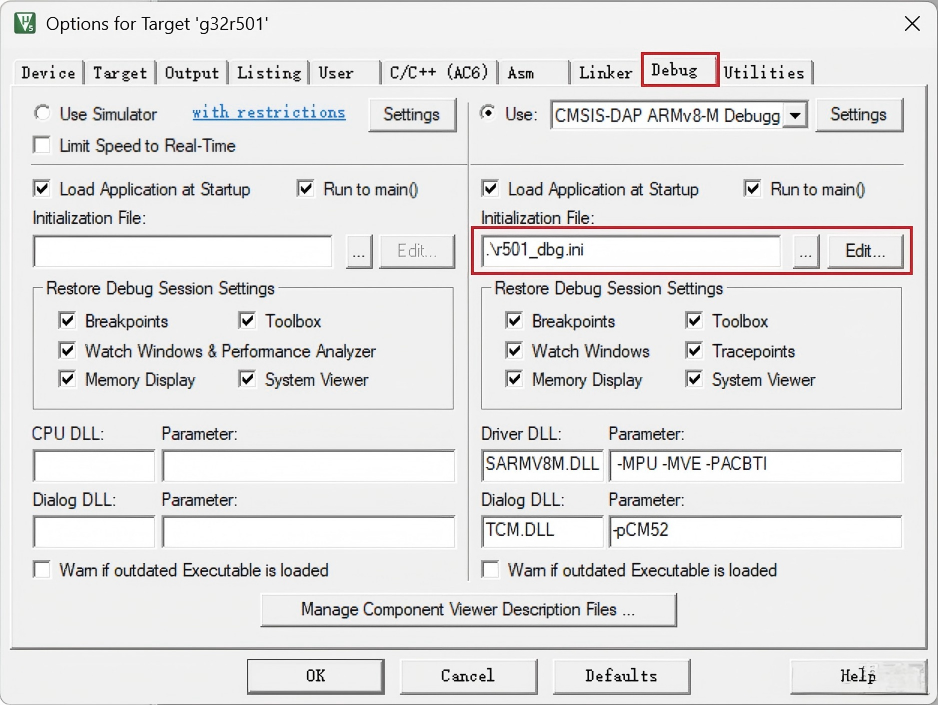

如果調試中發現程序不能執行，停止時PC在 0x10000000 代碼段的情況。那是因為 G32R501 DCS 沒有正確解鎖。請在keil工程配置中設置 InitiaizationFile 這個文件已經在倉庫里，示意圖：

04、打完收工

工程師們的時機都很寶貴，時間應該聚焦在app的編寫。所以我貼心的把整個移植工程上傳到 gitee 。大家可以自行取用，順手點個 star也是歡迎的~

https://gitee.com/quincyzh/g32r501_threadx

祝工程師朋友們編碼快樂，無 Bug ~~~
