前言

調試 Raspberry Pi Pico 項目總被接線折騰?用面包板臨時搭建調試電路，線材雜亂還容易接觸不良;手持操作更新固件又累又不穩;想選官方調試器，卻少了 DIY 的動手樂趣和靈活適配性?

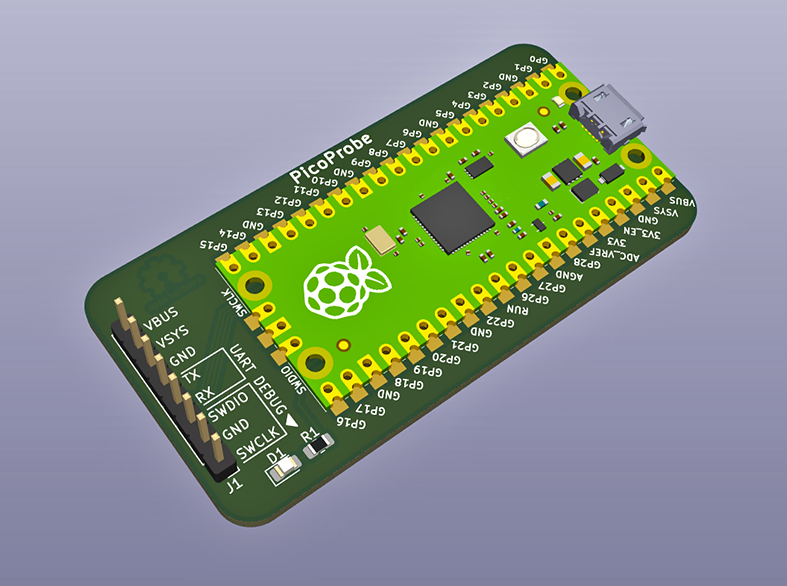

今天給大家帶來一款專為 Pico 開發打造的微型 Pico Probe 電路板!只需一塊 Raspberry Pi Pico，就能秒變專業調試器，免面包板直接連接目標 Pico，集成 SWD 調試、UART 串口和供電功能，還是官方 Debug Probe 的高性價比 DIY 替代方案，軟硬件全開源，Pico 開發者、創客的調試好幫手!

亮點 & 功能

物兩用性價比高：無需額外購買專用調試器，將閑置的 Raspberry Pi Pico 安裝到該 PCB 上，即可變身 PicoProbe 調試器，專門用于調試另一塊 Pico，最大化利用硬件資源，降低開發成本。

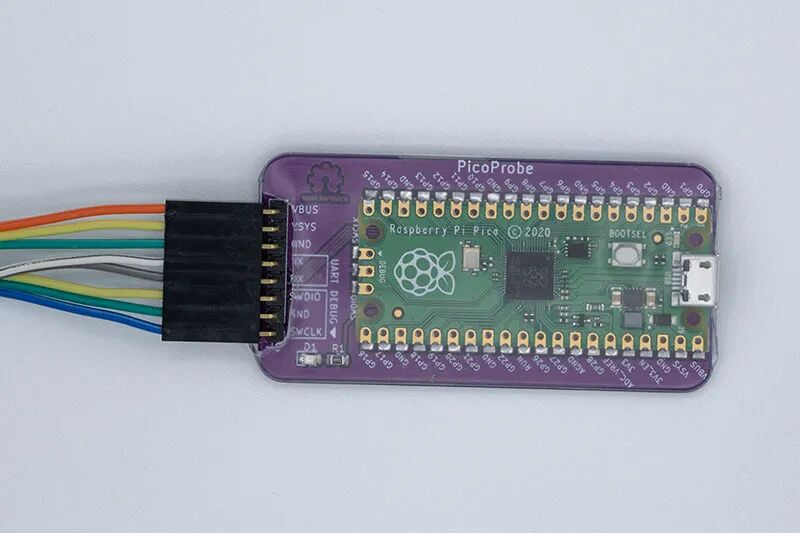

告別繁瑣接線：板載 SWD接口，通過扁平 3 針排線可直接對接目標 Pico 的 SWD 引腳，無需面包板中轉，減少接線錯誤和接觸不良問題。

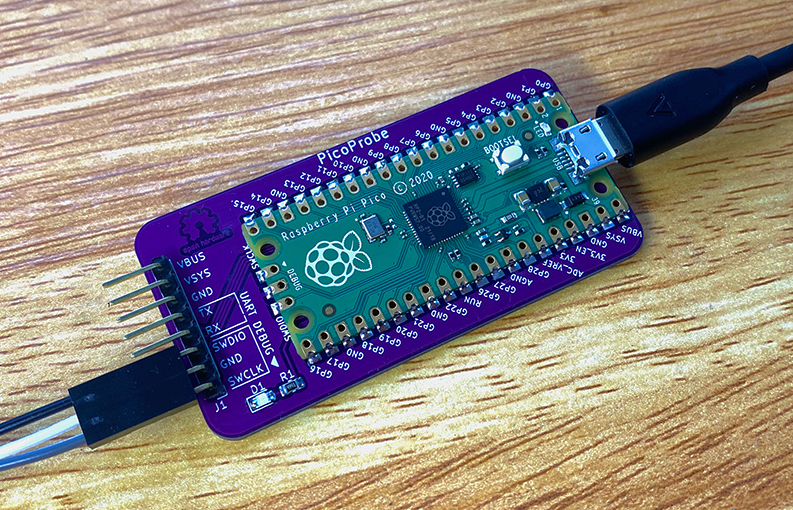

雙安裝方式：支持兩種安裝方案：直接焊接 Pico 或通過排針安裝，兼顧固定使用與靈活拆卸;包含 v1.0 和 v1.1 兩個 PCB 版本。

多接口集成：核心 SWD 調試接口外，還提供 UART 串口引腳和 VSYS 供電引腳，既能實現調試指令傳輸、數據交互，又能為目標 Pico 供電。

核心參數

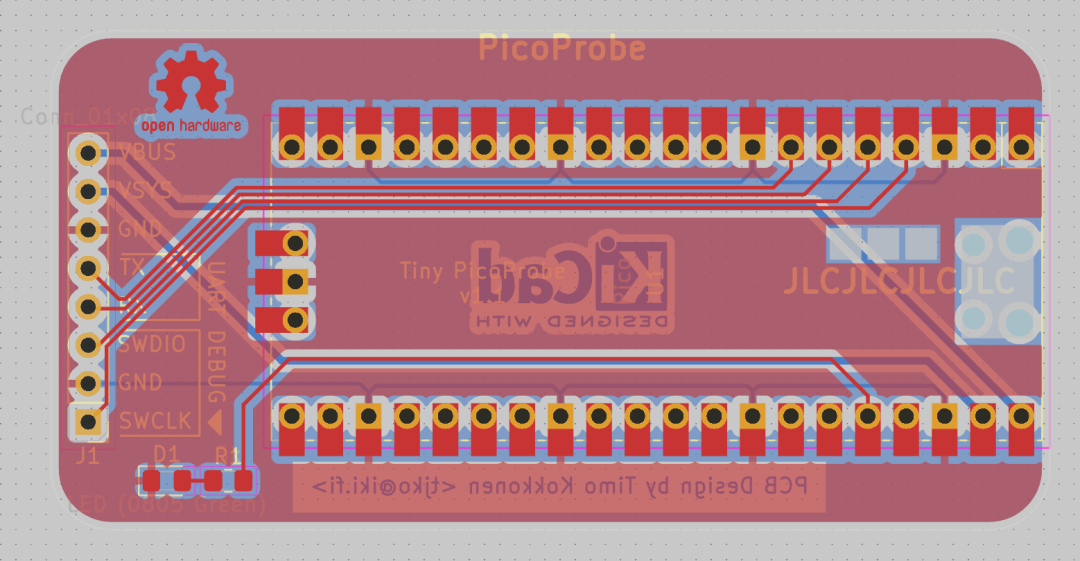

PCB&原理圖

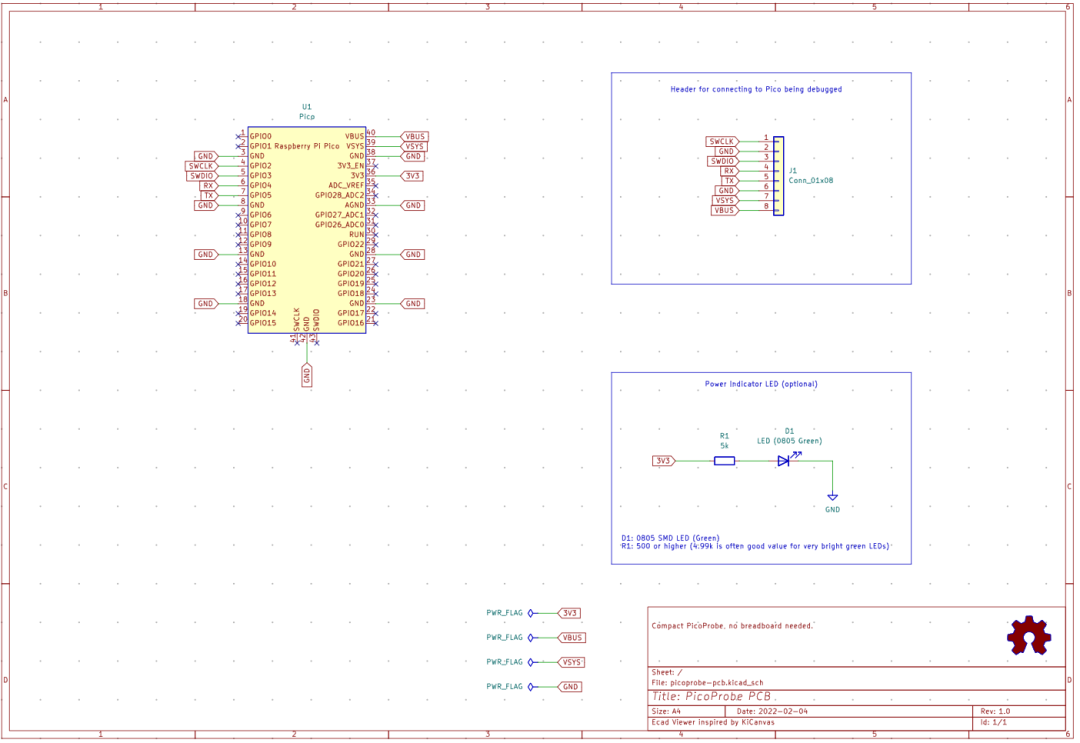

部分原理圖(閱讀原文可獲取完整文件)

開源資料

想了解更多開源項目的小伙伴去華秋開源硬件社區查看!歡迎大家來復刻，有商業訴求的，請聯系項目的作者。

開源地址： https://p.eda.cn/d-1346399405690847232

結語

如果你也心動了，趕緊戳開底下的閱讀原文解鎖全部資料，歡迎在評論區分享你的腦洞，也可以蹲一波詳細的復刻教程～
