【前言】
形狀記憶合金(Shape memory alloy, SMA),也叫形態記憶合金、肌肉絲、鎳鈦記憶合金,它是由Ni(鎳)- Ti(鈦)材料組成,經過多道工序制成的絲,財哥簡稱鈦絲,可以通過電路驅動鈦絲發生運動。相比于傳統的電機、電磁鐵動力,鈦絲是一種新型的動力元件。鈦絲驅動技術(nitidrivetech)目前已經在航空航天、醫療、無人機、手機、汽車、機器人等科技領域投入使用。
本文通過公開分享、科普鈦絲驅動技術的可靠性設計經驗,方便大家在機械電子工業設計等領域快速有效地轉化為科技成果。
九、驅動電路設計(上)
驅動電路的設計方案較多,在結合不同的驅動機構和大家各自的產品現有條件下,選擇合適自己的驅動方案很重要。財哥整理了一下以往用過的一部分案例給大家一一舉例。
1 .【供電系統的配置】
在設計驅動電路之前,我們首先要分析供電系統配置的極限情況下,是否滿足鈦絲的驅動條件。
我們可以參考焦耳定律的基本公式:Q=I2Rt=UIt
分別對應驅動機構的鈦絲長度、驅動響應時間、驅動環境溫度因素。
(1)鈦絲的長度越長,供電系統所需電壓要求越高。
(2)驅動響應時間要求越高,供電系統所需電壓和電流要求越大。
(3)驅動環境溫度越低,供電系統所消耗的功越多。
這三個基礎因素,決定了供電系統的電壓和電流上限的配置。
例如:我們設計的驅動機構配置的?0.15mm,長度100mm的鈦絲
環境溫度20°,驅動響應時間0.5S,供電所需電壓U>3.3V;供電所需電流I>654mA
環境溫度-20°,驅動響應時間0.5S,供電所需電壓U>4.9V;供電所需電流I>1379mA
環境溫度20°,驅動響應時間0.1S,供電所需電壓U>7.4V;供電所需電流I>1462mA
環境溫度-20°,驅動響應時間0.1S,供電所需電壓U>11.3V;供電所需電流I>2227mA
所以,我們的供電系統配置,必須保證驅動機構的驅動電壓和電流在極端情況下,滿足我們驅動的需求。
供電系統配置搞定了,我們就可以著手驅動電路設計了。
2 .【行程開關驅動控制】

工作原理:
驅動系統下達驅動指令后,供電系統通過S1開關直接上電給鈦絲,鈦絲通電收縮帶動驅動滑塊執行驅動動作,驅動滑塊執行到行程開關位置后完成驅動機構的執行工作。
同時,鈦絲的供電被斷開,鈦絲冷卻恢復過程中帶動驅動滑塊執行返回歸位。
這時,驅動機構完成驅動和恢復歸位。
有一些場景需求的前提下,驅動系統也可以通過行程開關反饋驅動機構執行結果給控制系統。
方案特點:
(1)鈦絲直接由供電系統供電,不需要調試電流和時間,無需軟件編程,硬件電路結構簡單。
(2)一般用于電流和控制時間要求比較低、負載數量少的情形。
注意事項:
(1)供電系統電壓不可過高,驅動機構數量不可過多。否則負載過大容易造成供電系統負擔超標造成系統死機或重啟。
(2)有一些應用場景下,會出現行程開關損壞或意外造成開關無法動作,有時會燒壞鈦絲,這個時候可以加多一級行程開關,用于驅動監控和保護,避免上述現象。
應用案例:無人售貨機、快遞柜等簡單的電子鎖、簡易開合機構。
3.【恒壓驅動控制】

工作原理:

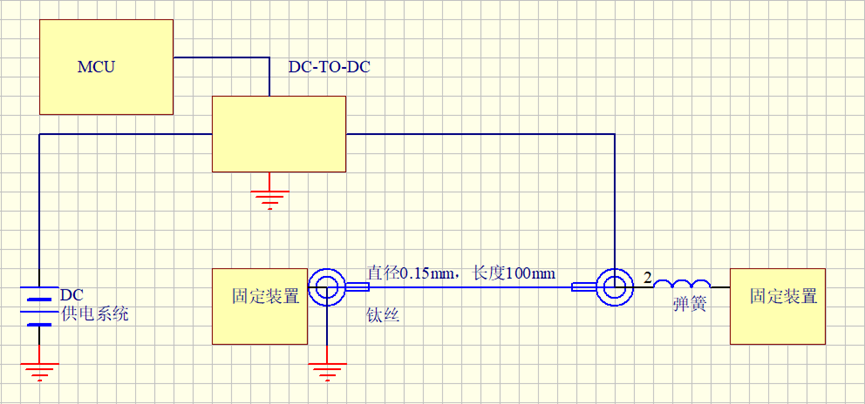

驅動系統下達驅動指令后,啟動恒壓芯片,直接給鈦絲一個恒定的電壓,驅動鈦絲通電收縮,驅動機構完成執行動作。
MCU預先設定好了驅動時間,時間達到后,停止恒壓芯片工作,鈦絲的供電被斷開,鈦絲冷卻恢復,驅動機構返回歸位。
方案特點:
(1)無軟件門檻,硬件電路結構簡單。
(2)驅動機構的響應時間穩定。
(3)對供電系統的負載較小。
注意事項
(1)需控制驅動機構和供電系統之間的連接線路阻值盡量小,否則可能會導致驅動機構供電電流不足。
(2)恒壓驅動一般采用的DC TO DC芯片,如線性LDO、升壓、降壓等芯片,采用這類的驅動時需要注意,鈦絲驅動過程中的電阻值會變化,我們需要根據這2個電阻值重新核算鈦絲的驅動電壓范圍,避免鈦絲驅動電流過大或過小的問題。

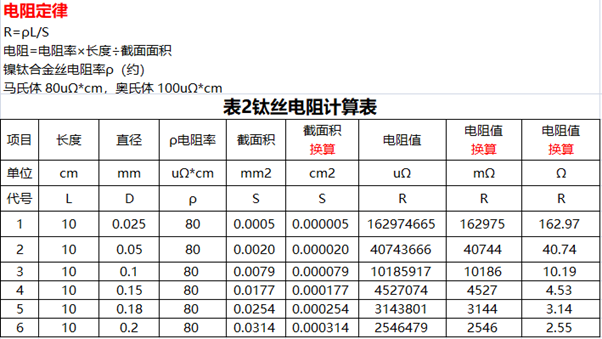

例如規格:?0.15mm,長度100mm的鈦絲,通過帶入電阻率計算得:
奧氏體狀態下的電阻值是5.66Ω
馬氏體狀態下的電阻值是4.53Ω

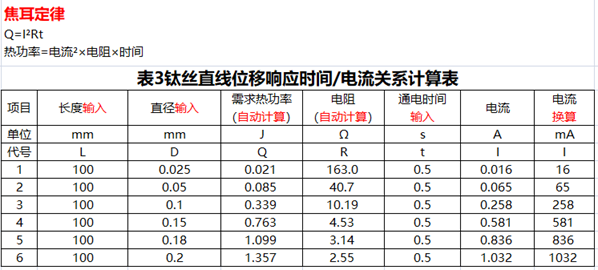

我們再通過上述的焦耳定律,將鈦絲的兩個狀態的電阻值帶入計算可以得到0.5S的響應時間如下:

奧氏體狀態下的鈦絲所需電流是519mA,電壓2.94V。
馬氏體狀態下的鈦絲所需電流是581mA,電壓2.63V。
這里出現的電流偏差有72mA,電壓偏差有0.31V,如果我們的電壓設定在偏大或偏小的位置,容易造成驅動電流偏大或不足的問題。所以設定的電壓建議設定在中間值。
應用案例:無人售貨機鎖、快遞柜鎖、箱包鎖、指紋鎖、記事本鎖等簡易開合機構。
4 .【恒流驅動控制】

工作原理:

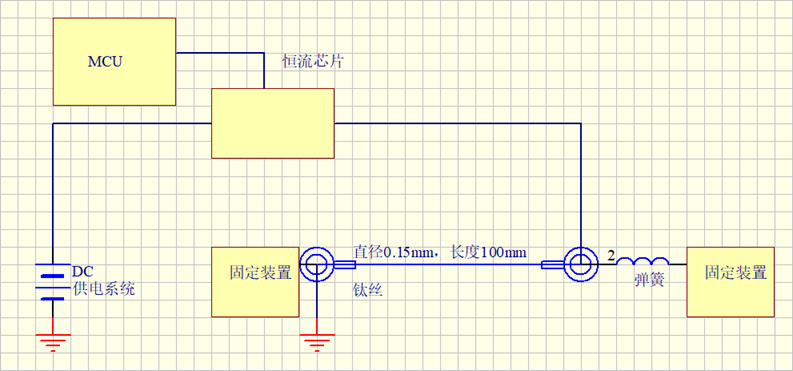

恒流驅動的工作原理和恒壓相似,僅電路驅動和鈦絲采用了串聯的方式。
恒流驅動可以采用傳統的模擬恒流,也可以采用集成度高的恒流芯片,或LED燈的驅動芯片,這些資源都非常的豐富。
方案特點:
(1)無軟件門檻,硬件電路結構簡單,比較節能省電。
(2)驅動機構的響應時間比恒壓驅動要相對穩定。
注意事項
需控制驅動機構和供電系統之間的連接線路阻值盡量小,否則可能會導致驅動機構供電電壓不足。
應用案例:無人售貨機鎖、快遞柜鎖、箱包鎖、指紋鎖、記事本鎖等簡易開合機構。
5.【恒功驅動控制】

工作原理:

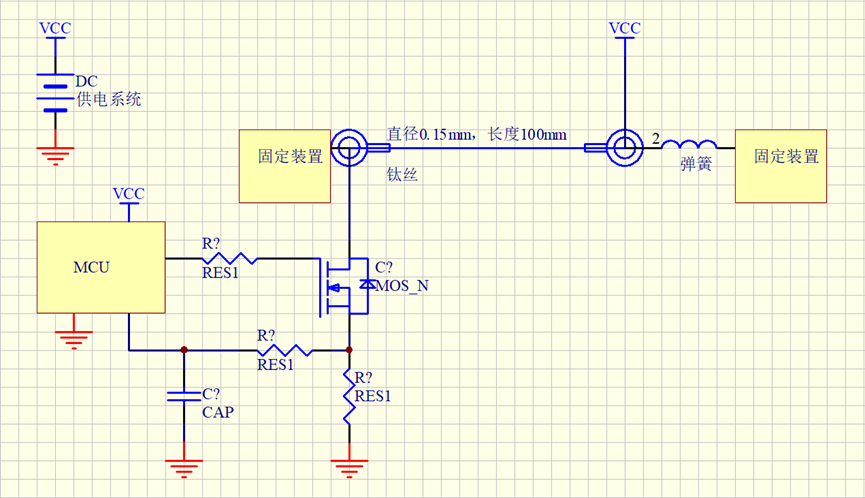

恒功控制是利用了焦耳定律的Q=I2Rt,熱功率=電流2×電阻×時間。驅動系統的MCU下達驅動指令后,MCU發出可控的PWM波,驅動開關作用的MOS管工作。當開關管打開后,供電系統經過鈦絲和開關MOS管,再經過電阻到地,完成鈦絲的通電加熱執行驅動。
在這個過程中,開關MOS管對地的電阻起到兩個作用:
(1)限流保護供電系統的穩定性
(2)將供電系統通過鈦絲的電流轉換成電壓形式,經過電容濾波后反饋給MCU的ADC去計算其電流是否超標。當電流超標的情況下,MCU通過調整PWM的占空比來控制開關MOS管校正我們設計的功率。
方案特點:
(1)驅動機構的響應時間和位移指標可通過軟件精準調整。
(2)功耗更低,省電節能,可以用在功耗要求較高的場景。
(3)可拓展鈦絲更多的功能應用。
注意事項
軟件工程師需要了解鈦絲驅動的熱功方程、電阻定律、焦耳定律。
應用案例:手機鏡頭防抖、云臺防抖、機器人、無人機拓展功能、汽車風路控制、汽車流體控制。
