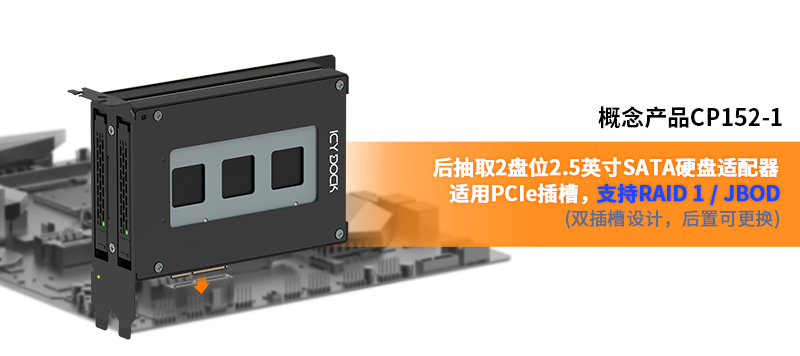

CP152-1 是一款概念型 PCIe 存儲適配卡，旨在探索市場對于具備內置 RAID 1 功能的緊湊型、后置可更換的 2.5 英寸 SATA SSD/HDD 解決方案的需求。通過采用雙插槽 PCIe 形態設計，CP152-1 可安裝兩塊最高9.5mm 厚度的 2.5 英寸 SATA 硬盤，支持 RAID 1 或 JBOD 模式，在無需傳統硬盤籠或背板的情況下，實現更簡潔的數據保護與存儲擴展方案。

CP152-1 采用后部可訪問的可拆卸硬盤托架架構，允許系統集成商評估替代性的維護流程與機箱布局，同時保持 PCIe 安裝整潔、無額外線纜。

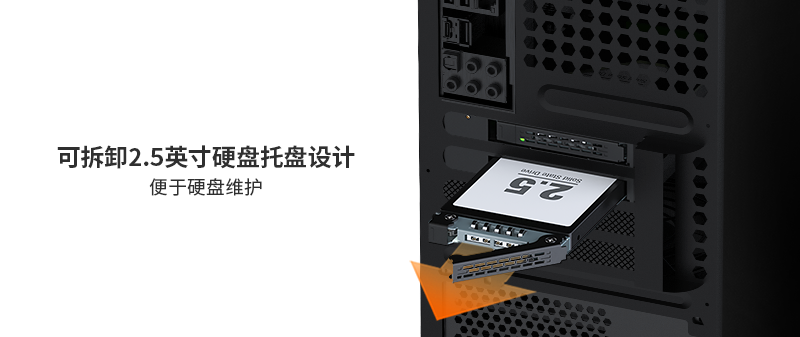

后部可拆卸托盤設計，提升維護靈活性

CP152-1 采用后部可拆卸的托盤設計，支持用戶從設備后方安裝或更換硬盤，而無需將適配卡從 PCIe 插槽中取出。這種設計非常適用于需要后部維護的系統結構，例如緊湊型服務器、嵌入式系統，或前部空間受限的工業平臺。

托盤結構經過優化設計，即使在拆卸硬盤時也能保持整體穩定，確保 PCIe 插槽固定牢靠，并在維護過程中防止連接器受到應力損傷。

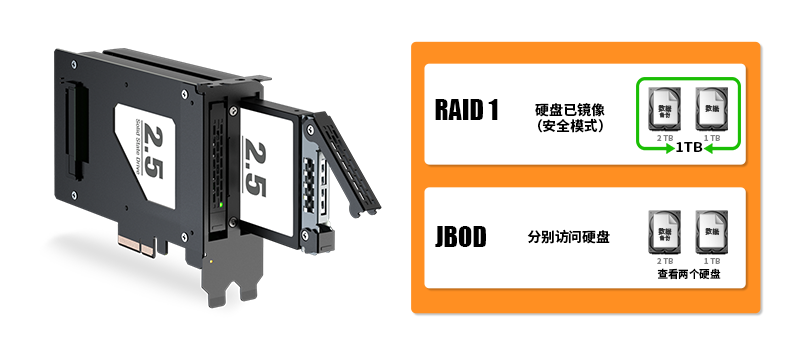

內置RAID 1 / JBOD模式

作為一體化的 PCIe 存儲解決方案，CP152-1 支持用于數據冗余的RAID 1 以及用于靈活存儲配置的JBOD ，適合需要基礎數據保護而又不想使用復雜外部 RAID 控制器的應用場景。

通過將 RAID 功能直接集成在適配卡上，CP152-1 簡化了系統架構，降低了整體搭建成本，同時確保 SATA 硬盤的穩定可靠運行。

簡潔的 PCIe 存儲擴展方案

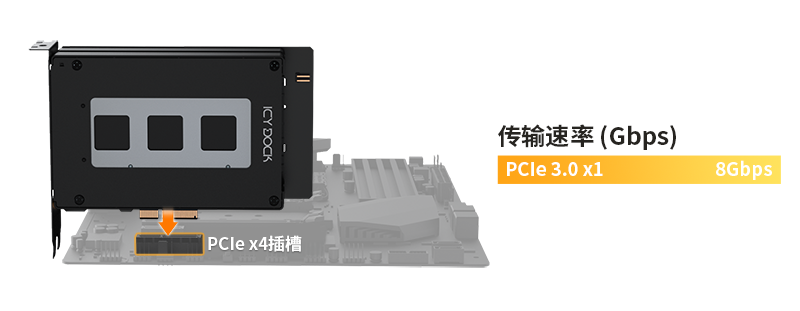

CP152-1 通過 PCIe x4 接口同時提供供電與數據連接，無需額外的 SATA 電源線或數據線。這種簡潔的設計有助于優化機箱內部氣流、減少線材雜亂，并縮短安裝時間，尤其適合緊湊型或高密度系統環境。

在傳輸性能方面，CP152-1 最高支持 8Gbps 傳輸速率，可為雙 2.5 英寸 SATA 硬盤提供充足帶寬，同時依托 PCIe 架構保持穩定運行表現。

無風扇結構進一步提升了在需要低噪音、低維護和機械結構簡單的環境中的可靠性。

專為市場驗證和SI評估而設計

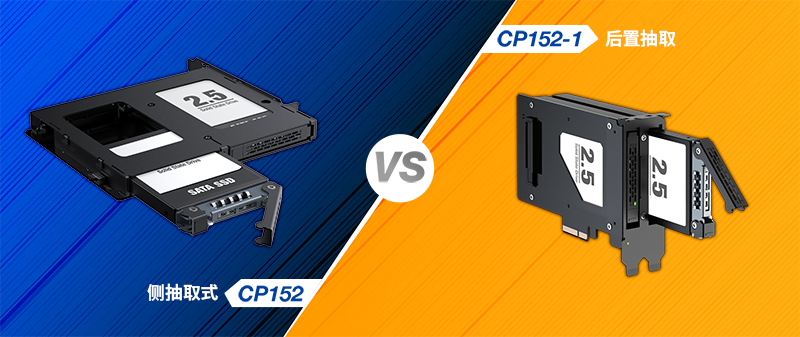

作為一款概念產品，CP152-1 旨在收集系統集成商（SI）與解決方案提供商的反饋意見，了解市場對于“后部可更換”與“側部可更換”硬盤設計偏好的反饋。

該產品與 CP152 同步發布，可用于在不同系統架構下，對維護便利性、安裝流程以及應用適配性進行直接對比評估。

主要特點

? 支持安裝2塊 2.5英寸 SATA SSD/HDD（單盤最高9.5mm厚度）

? 后部可拆卸托盤設計，無需拆卡即可維護

? 內建RAID 1 / JBOD模式，支持數據冗余或靈活存儲配置

? PCIe x4 接口同時提供供電與數據傳輸，無需額外線纜

? 適用于自動化系統、半導體制造、工業PC、邊緣服務器及媒體編輯工作站

? 無風扇設計，實現靜音運行并提升可靠性

? 占用雙PCIe插槽空間，便于緊湊型系統集成

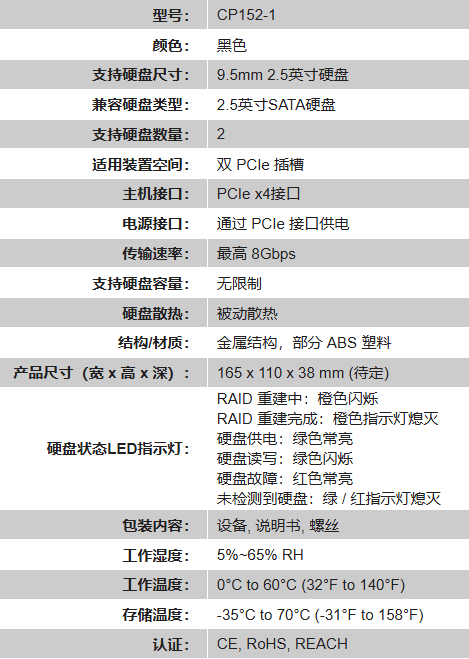

規格
