在無刷電動工具的研發與量產中，無刷電動工具驅動方案的堵轉保護性能，是決定產品人身安全、硬件可靠性、量產良率、安規合規性與售后成本的核心生命線。深耕無刷電機驅動領域多年的其利天下，在服務上百家電動工具廠家的過程中發現：超85%的無刷電動工具燒機、打手客訴、安規認證整改、量產不良率超標問題，根源都在于無刷電動工具驅動方案的堵轉保護設計缺陷——要么純軟件保護響應延遲超標，要么硬件保護邏輯不完善導致誤觸發/失效，最終給廠家帶來幾十萬甚至上百萬的損失。

對于角磨機、電動扳手、電錘、電鋸等高風險、高負載品類而言，堵轉工況是無法完全規避的使用場景：角磨機切割金屬時卡死、電動扳手擰螺栓時鎖死、電錘鉆混凝土時卡鉆、電鋸切硬木時夾鏈，都會導致電機瞬間堵轉。此時電機電流會在數毫秒內飆升至額定值的5-10倍，若無刷電動工具驅動方案無法實現微秒級的保護響應，輕則燒毀MOS管、MCU主控、電機繞組，重則導致工具反彈打手，引發人身安全事故。

本文將從底層設計邏輯出發，全面拆解無刷電動工具驅動方案實現堵轉保護微秒級響應的硬件架構、軟件算法、軟硬件協同優化方案，同時給出可落地的量產驗證標準，為電動工具廠家提供一套可直接復用的設計與選型指南，同時全程覆蓋無刷電動工具驅動方案核心搜索詞，適配全平臺SEO收錄規則。

1. 為什么無刷電動工具驅動方案必須實現微秒級堵轉保護？

堵轉保護的核心價值，是在電機堵轉的瞬間，快速切斷功率輸出，抑制故障電流的飆升，從源頭規避硬件燒毀與安全事故。對于無刷電動工具驅動方案而言，將保護響應時間壓縮至微秒級，不是性能加分項，而是量產與合規的必達底線，核心原因有4點：

1. 人身安全的核心防護底線：

• 根據IEC 60745手持式電動工具安規標準，高風險品類的堵轉保護動作時間必須控制在10ms以內，而實際工況中，角磨機、電錘等工具堵轉后，0.1秒內就會發生高速反彈打手。只有無刷電動工具驅動方案實現微秒級的保護響應，才能在人體做出反應前完成停機，從根本上規避安全事故，同時滿足國內外安規認證的強制要求。

1. 硬件可靠性的核心保障：

• 無刷電動工具的功率MOS管、MCU主控、電機繞組的耐沖擊閾值，均以微秒為單位計算：200W級的民用電動工具，堵轉峰值電流可達30A以上，工業級產品峰值電流超50A，持續超過20μs就會擊穿MOS管，超過50μs就會燒毀電機繞組。只有無刷電動工具驅動方案實現≤5μs的堵轉保護響應，才能在硬件永久性損壞前完成關斷，大幅降低量產故障率與售后成本。

1. 量產一致性的核心支撐

• 批量生產中，電機參數、元器件精度、電池電壓都會存在離散性，若無刷電動工具驅動方案的堵轉保護僅靠軟件實現，響應延遲會隨工況、溫度、元器件差異大幅波動，導致部分產品保護失效、部分產品頻繁誤觸發。而微秒級的硬件+軟件協同保護，可將批量產品的保護動作偏差控制在1μs以內，保證量產良率穩定在99.5%以上。

1. 產品競爭力的核心差異化

• 目前市面上大量低價簡配的無刷電動工具驅動方案，僅靠軟件實現堵轉保護，響應時間普遍在50ms以上，完全無法滿足高負載工況的防護需求。而搭載微秒級堵轉保護的無刷電動工具驅動方案，可從根本上解決燒機、打手的行業痛點，大幅提升產品的市場口碑與核心競爭力。

二、無刷電動工具驅動方案微秒級堵轉保護的硬件設計邏輯

想要實現堵轉保護的微秒級響應，硬件架構是核心基礎。純軟件保護依賴MCU的ADC采樣、運算、判斷、輸出指令全流程，最快響應速度也只能達到毫秒級，完全無法滿足微秒級防護的需求。成熟的無刷電動工具驅動方案，必須采用「硬件級快速關斷為核心、軟件閉環優化為輔助」的架構，硬件電路直接決定保護響應的速度下限。

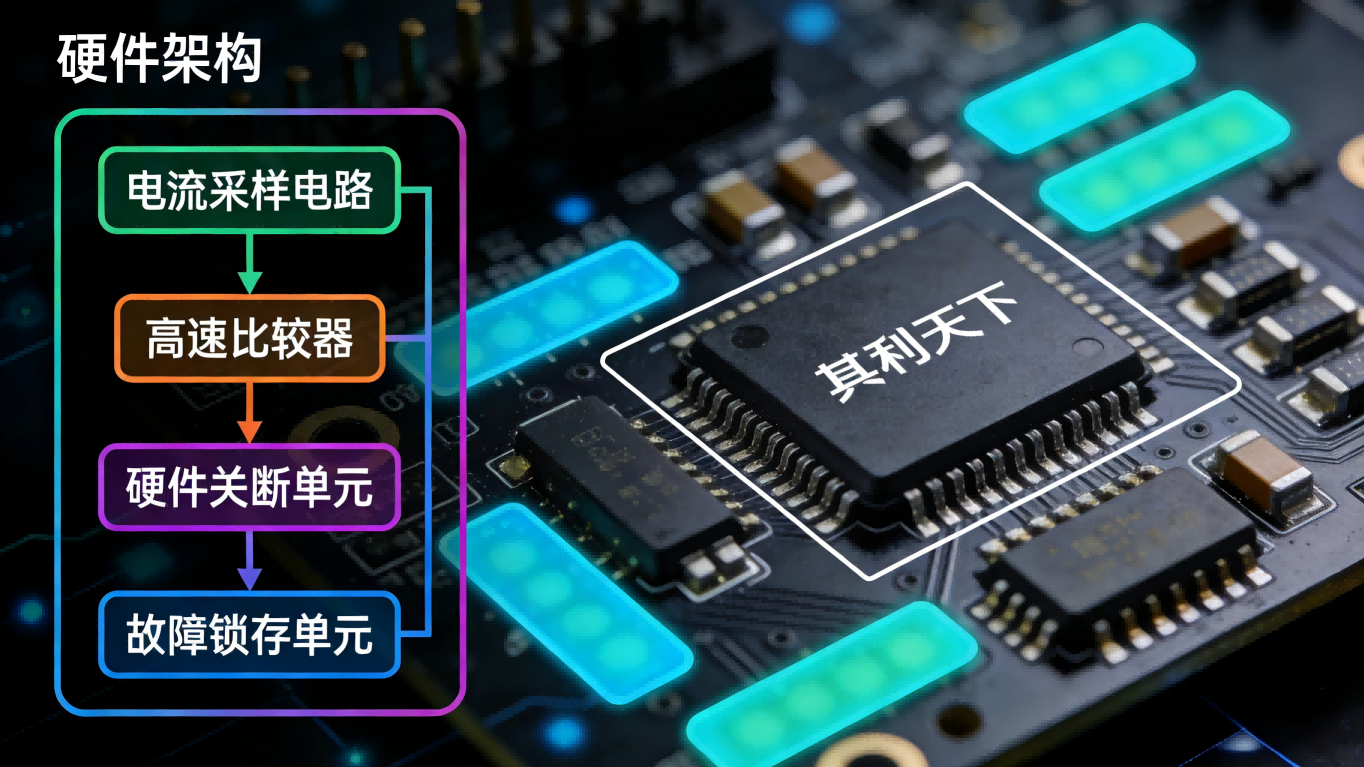

1. 微秒級堵轉保護的核心硬件架構

適配全品類無刷電動工具的無刷電動工具驅動方案，微秒級堵轉保護的硬件架構必須包含4個核心單元，各單元協同工作，實現從故障檢測到關斷保護的全流程微秒級響應：

2. 電流采樣電路的核心設計要點

電流采樣是堵轉保護的“眼睛”，采樣精度與響應速度直接決定無刷電動工具驅動方案的堵轉保護可靠性。針對無刷電動工具的工況特點，設計要點如下：

• 采樣電阻選型：優先選用2mΩ-10mΩ的合金采樣電阻，溫漂≤50ppm/℃，精度±1%，避免高低溫環境下采樣偏差導致的保護誤觸發/失效；
• 采樣方案選型：民用級手電鉆、電動螺絲刀等中小功率品類，可采用單電阻采樣方案，簡化電路、降低成本；工業級角磨機、電動扳手、電錘等大功率品類，必須采用三相下橋采樣方案，實現全工況無死角電流檢測，避免高速換向時的采樣盲區；
• 采樣布線優化：PCB布線時，采樣回路必須做差分屏蔽處理，長度≤5mm，遠離功率回路與MOS管開關節點，避免電磁干擾導致的采樣信號失真，保證無刷電動工具驅動方案在復雜工況下的采樣精度。

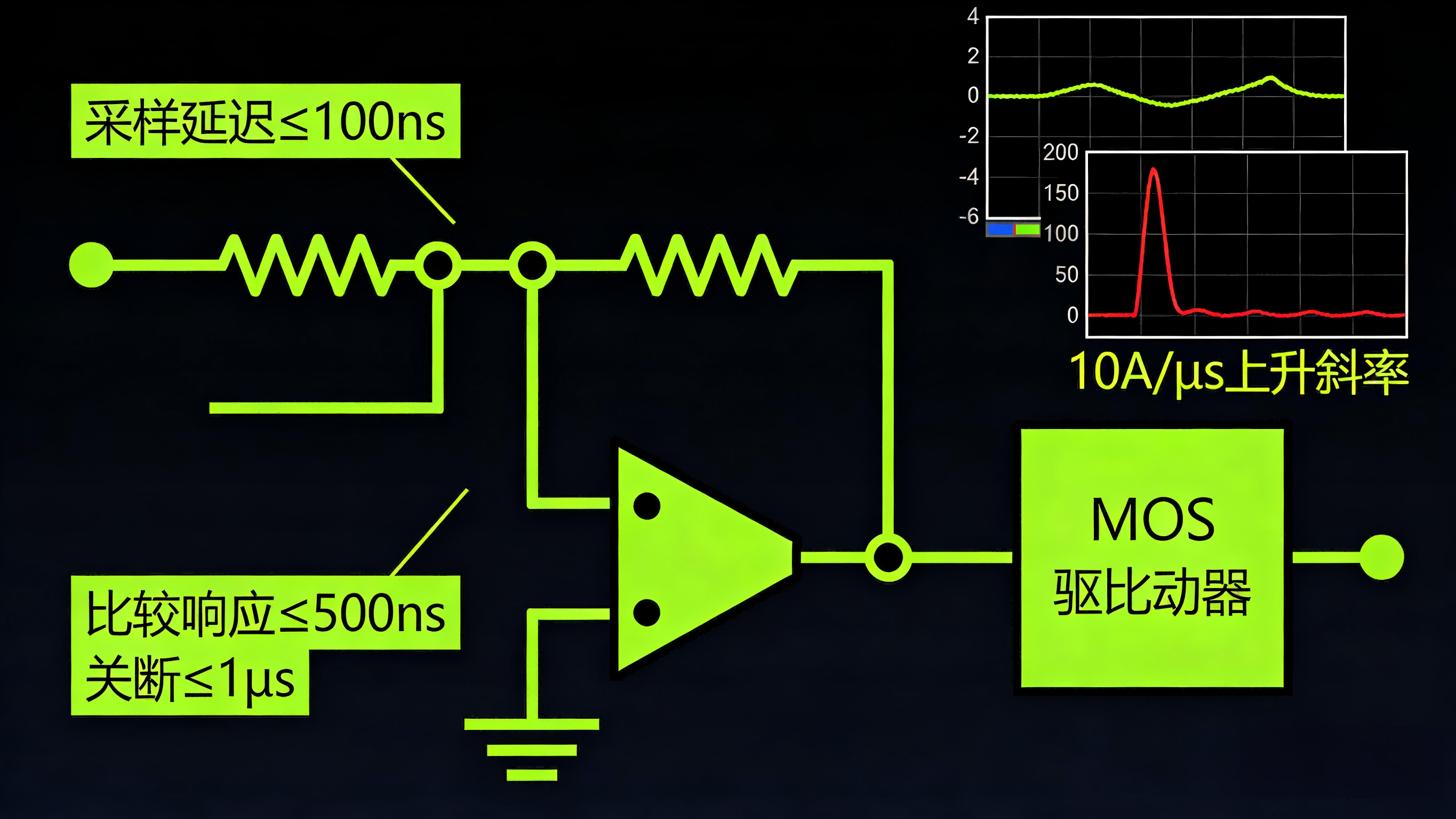

3. 硬件比較器與關斷電路的核心設計要點

高速硬件比較器是實現微秒級響應的核心，也是區分優質無刷電動工具驅動方案與簡配方案的核心標志，設計要點如下：

• 閾值雙軌設計：硬件比較器設置兩級閾值，一級為過流預警閾值（額定電流的2-3倍），觸發軟件限流降額；二級為堵轉保護閾值（額定電流的5-8倍），觸發硬件級瞬間關斷，兼顧防護可靠性與工況適配性；
• 抗干擾設計：比較器輸入端增加RC濾波電路，濾波時間常數≤1μs，既避免MOS管開關尖峰導致的誤觸發，又不影響保護響應速度；
• 關斷電路冗余設計：無刷電動工具驅動方案必須采用“軟件關斷+硬件關斷”雙冗余設計，硬件關斷通道獨立于MCU內核，即使MCU內核死機，也能實現堵轉保護的微秒級響應，徹底杜絕保護失效的風險。

三、無刷電動工具驅動方案微秒級堵轉保護的軟件設計邏輯

硬件架構決定了堵轉保護的響應速度下限，而軟件算法則決定了無刷電動工具驅動方案的工況適配性、防誤觸發能力與全工況可靠性。純硬件保護雖然響應快，但無法區分“正常大負載沖擊”與“故障堵轉”，極易出現誤觸發，影響用戶體驗；只有通過軟硬件協同優化，才能實現“該保護時微秒級響應，不該保護時穩定運行”的最優效果。

1. 多維度堵轉故障識別算法

成熟的無刷電動工具驅動方案，絕不會僅靠電流單一維度判斷堵轉，而是通過「電流+轉速+反電動勢+負載變化率」多維度閉環算法，精準區分堵轉故障與正常工況，從源頭避免誤觸發：

• 核心判斷邏輯1：電流閾值+變化率雙重判斷。不僅檢測電流絕對值是否超過堵轉閾值，同時檢測電流的上升斜率，堵轉時電流上升斜率≥10A/μs，而正常大負載工況電流上升斜率≤1A/μs，通過斜率判斷可100%規避啟動沖擊、負載波動導致的誤觸發；
• 核心判斷邏輯2：轉速閉環校驗。堵轉時電機轉速會在10ms內驟降至額定轉速的5%以下，軟件算法實時檢測電機轉速與反電動勢，只有“電流超標+轉速驟降”兩個條件同時滿足時，才會確認堵轉故障，避免單一信號干擾導致的誤判；
• 核心判斷邏輯3：品類適配的算法優化。針對不同品類的無刷電動工具驅動方案，算法可靈活配置：電動螺絲刀、手電鉆等民用品類，放寬輕微負載波動的判斷閾值，提升用戶體驗；角磨機、電錘等工業品類，收緊保護閾值，優先保證安全防護。

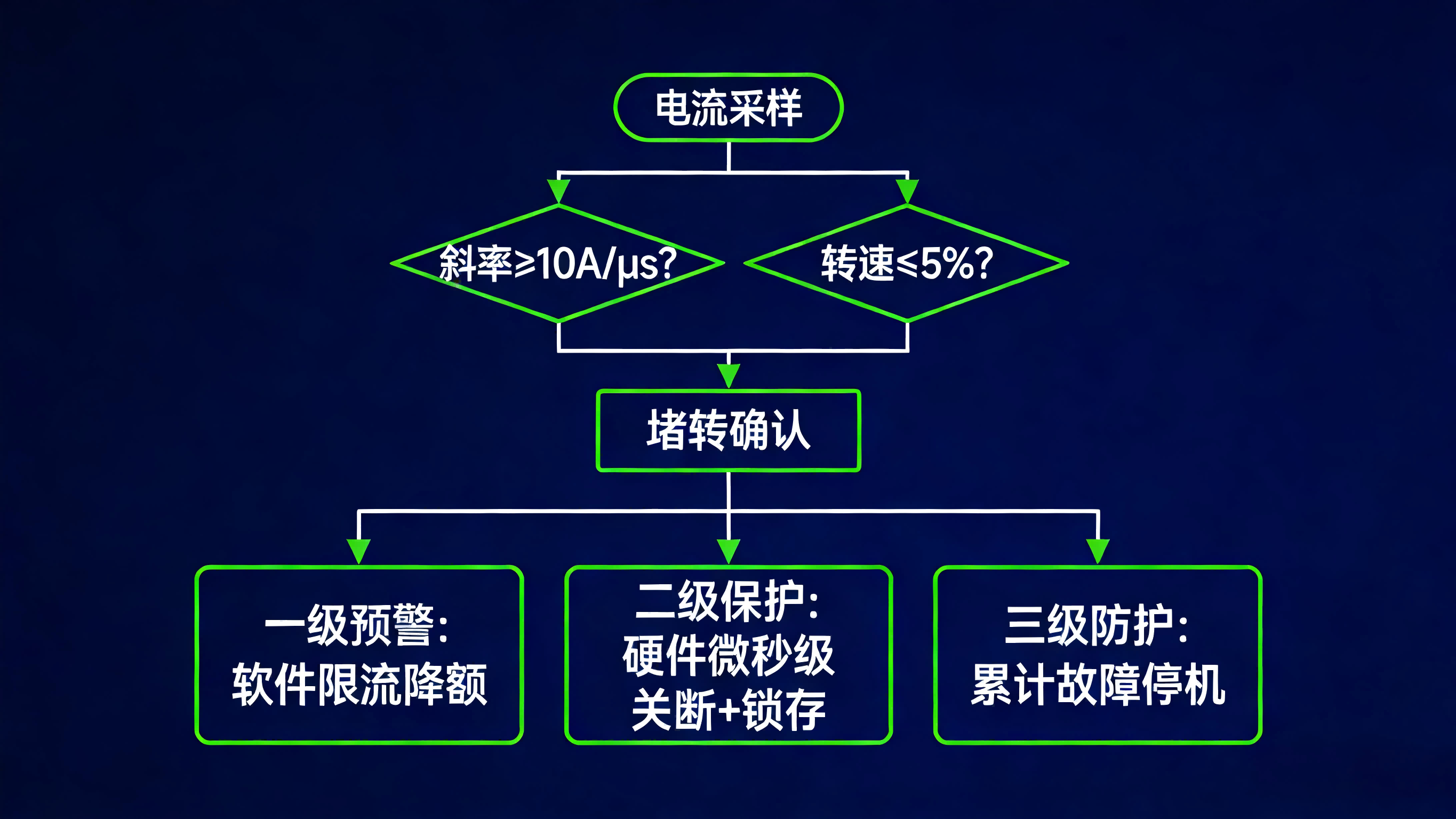

2. 分級保護的軟件控制策略

為了兼顧防護可靠性與使用連續性，優質的無刷電動工具驅動方案，會采用三級分級保護策略，通過軟件實現全工況的精細化管控：

1. 一級預警：軟件限流降額

當電機電流超過額定值的2倍，但未達到堵轉閾值時，軟件算法自動降低輸出功率，限制電流峰值，同時維持電機正常運行，既避免硬件過熱，又不影響用戶正常使用，適配電動扳手擰螺栓、電錘鉆孔的短時大負載工況。

1. 二級保護：硬件微秒級關斷+軟件鎖存

當電流超過堵轉閾值，同時轉速驟降，確認堵轉故障時，硬件電路在3μs內完成MOS管關斷，同時軟件鎖定故障狀態，禁止自動重啟，必須人工解除故障后復位，避免反復沖擊燒毀硬件，同時符合安規認證要求。

1. 三級防護：故障累計停機

軟件實時累計堵轉保護觸發次數，短時間內觸發超過3次，軟件鎖定整機運行，必須斷電復位才能解除，避免用戶違規操作導致的硬件頻繁沖擊，大幅延長產品使用壽命，降低售后率。

3. 全工況自適應的軟件優化設計

無刷電動工具的使用工況復雜，覆蓋-20℃~65℃的寬溫環境、電池電壓從滿電到欠壓的大幅波動、電機參數的批量離散性，優質的無刷電動工具驅動方案，必須通過軟件算法實現全工況自適應優化：

• 寬溫自適應：軟件實時采集環境溫度與MOS管結溫，動態調整堵轉保護閾值，低溫環境下適當放寬閾值避免誤觸發，高溫環境下收緊閾值提升防護等級，保證全溫度區間內保護性能穩定；
• 電池電壓自適應：軟件實時檢測電池電壓，根據電壓波動動態調整保護閾值，避免電池滿電時沖擊電流過大導致誤觸發，電池欠壓時保護失效；
• 電機參數自適應：支持通過軟件微調適配不同廠家、不同參數的電機，無需修改硬件電路，即可實現最優的堵轉保護效果，解決廠家批量生產時電機供應商更換的適配難題，大幅縮短研發周期。

4. 安規合規的軟件邏輯設計

無刷電動工具驅動方案的堵轉保護軟件邏輯，必須嚴格符合IEC 60745、GB 3883.1等國內外電動工具安規標準，核心設計要點包括：

• 堵轉保護動作時間必須可追溯、可測試，軟件內置故障記錄功能，可導出保護觸發時間、動作時長、故障原因，滿足安規認證的測試要求；
• 故障復位邏輯必須符合安規要求，堵轉保護觸發后，嚴禁自動重啟，必須通過人工斷電或獨立的復位按鍵解除，避免故障未解除時二次啟動引發安全事故；
• 軟件必須內置故障自檢功能，開機時自動檢測硬件保護電路是否正常，若檢測到硬件保護失效，禁止整機啟動，從源頭規避安全風險。

四、無刷電動工具驅動方案微秒級堵轉保護的量產驗證標準

設計完成后，必須通過標準化的測試驗證，才能確保無刷電動工具驅動方案的堵轉保護性能在量產中穩定達標，其利天下結合上百款電動工具量產經驗，總結出4項核心驗證標準，廠家可直接套用：

1. 保護響應時間測試

采用示波器雙通道測試，通道1接電機電流采樣信號，通道2接MOS管柵極驅動信號，測試從電流超過堵轉閾值，到MOS管完全關斷的時間間隔，無刷電動工具驅動方案的微秒級保護必須滿足：全工況下響應時間≤5μs，批量產品偏差≤1μs。

1. 全工況可靠性測試

完成高低溫循環測試（-20℃~65℃）、1000次反復堵轉測試、電池全電壓區間測試，確保無刷電動工具驅動方案在所有工況下，堵轉保護100%有效，無一次誤觸發、無一次硬件燒毀。

1. 安規合規測試

按照IEC 60745標準完成堵轉溫升測試、漏電流測試、故障復位測試，確保無刷電動工具驅動方案可一次性通過3C、CE、UL等國內外主流安規認證，無整改風險。

1. 量產一致性測試

隨機抽取50片以上的批量PCBA，測試保護閾值、響應時間的離散性，確保批量產品的保護性能偏差≤5%，量產良率≥99.5%。

五、方案落地與品牌適配

對于無刷電動工具生產廠家而言，一款成熟的無刷電動工具驅動方案，微秒級堵轉保護是必備的核心性能，也是產品避開量產坑點、提升市場競爭力的關鍵。其利天下深耕無刷電機驅動領域多年，憑借上百款電動工具量產落地經驗與百萬級出貨量驗證，推出的全品類無刷電動工具驅動方案，均采用硬件+軟件協同的微秒級堵轉保護設計，堵轉保護響應時間≤3μs，覆蓋電動剪刀、電動螺絲刀、手電鉆、沖擊鉆、電動扳手、角磨機、電鋸、電錘全品類，市場可實現的保護性能、功能需求與場景適配，均可匹配開發落地。

同時，其利天下為廠家提供軟硬件協同優化、EMC合規設計、樣機調試、安規認證輔助到量產導入的全流程技術支持，幫助廠家徹底解決堵轉燒機、安規整改、售后成本高的行業痛點，快速完成產品研發與市場落地。

結尾總結

微秒級堵轉保護，是衡量無刷電動工具驅動方案可靠性的核心指標，絕非簡單的元器件堆砌，而是硬件架構、軟件算法、工況適配、安規合規的系統性工程。只有采用“硬件級微秒級關斷為核心、軟件多維度優化為輔助”的協同設計方案，才能兼顧響應速度、防護可靠性、工況適配性與安規合規性。對于電動工具廠家而言，選對搭載成熟微秒級堵轉保護的無刷電動工具驅動方案，才能從源頭規避研發與量產的核心坑點，大幅提升產品的市場競爭力。
