減少開發難度，輕松修改參數，讓模塊開發不再頭疼

一、內容介紹

本次代碼教學的初衷是減少用戶代碼開發使用難度，幫助用戶快速上手對應型號模塊所搭配的套件。套件代碼均可在億佰特官網下載，所有套件型號如下：

支持套件列表：

本次代碼教學內容有：

• 轟鳴器控制
• 發送數據包時間間隔控制
• 發送數據包數量控制
• 變更開屏LOGO

二、轟鳴器控制

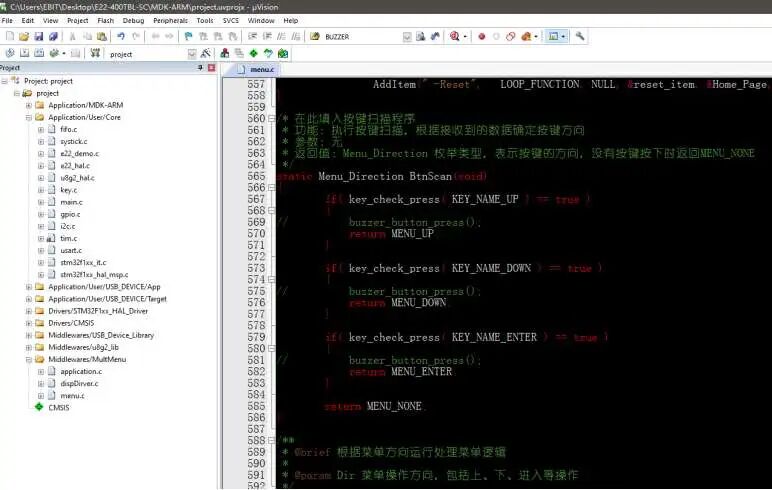

轟鳴器在代碼控制邏輯中，每次按按鍵會觸發一小段轟鳴器的聲響。如果想取消每次按鍵的轟鳴器聲音，按照圖2.1所示，刪掉這3行代碼，就能關閉按鍵的提示音，改完之后見圖2.2所示。

圖2.1

圖2.2

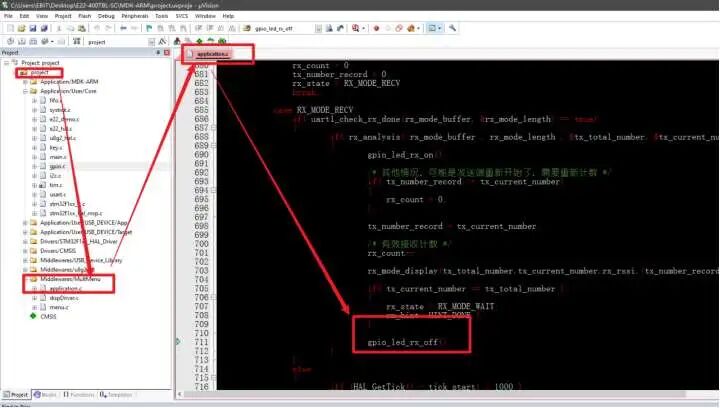

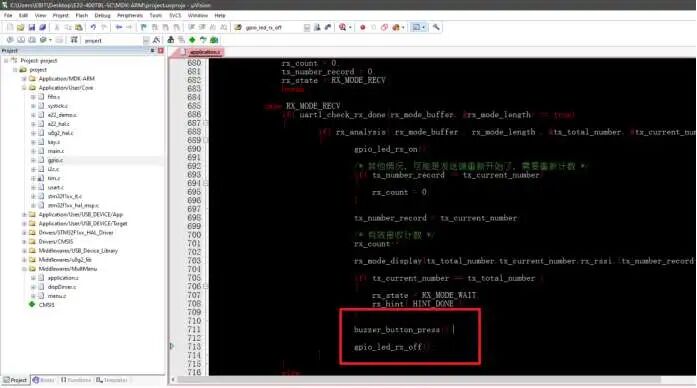

如果想使用轟鳴器功能，如接收到一包數據就發出一聲轟鳴聲，則按照圖2.3所示，在這兩行代碼中間插入函數buzzer_button_press();，修改之后見圖2.4所示。

圖2.3

圖2.4

三、發送數據包時間間隔控制

套件默認程序是每輪每次一秒一包數據，發送10次為一輪。如果想修改發送的時間間隔，例如把一秒發送一次改為10秒發送一次，修改方式如下：

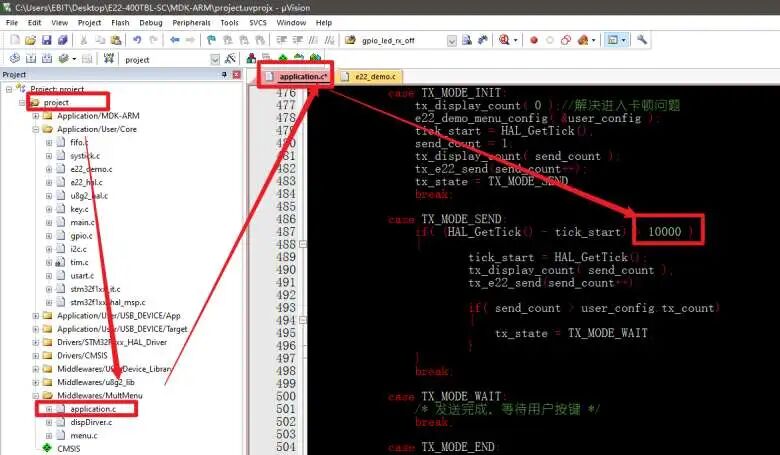

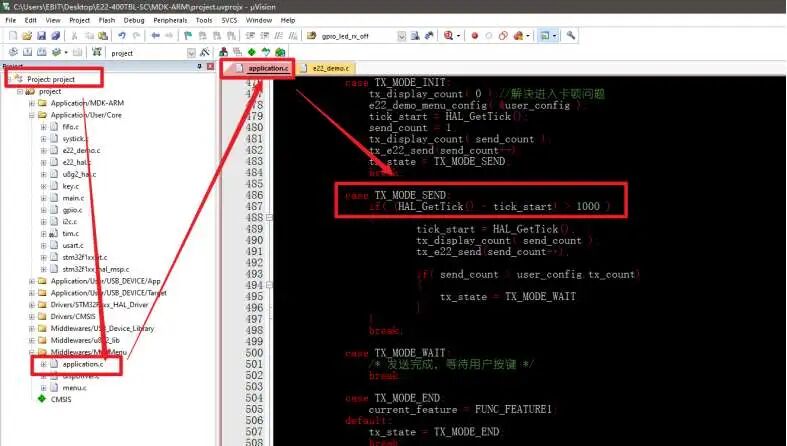

如圖3.1所示代碼，代碼中的1000對應1000毫秒，同理，2000對應2秒，3000對應3秒，依次類推。這里改成10秒發一包數據，則修改為10000，修改完成之后的代碼如圖3.2所示。

圖3.1

圖3.2

四、發送數據包數量控制

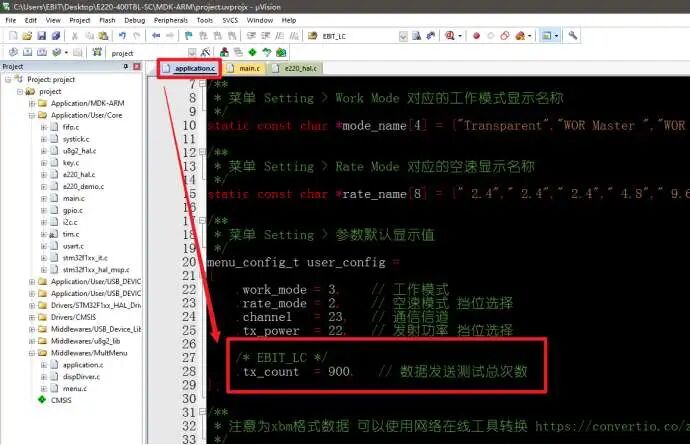

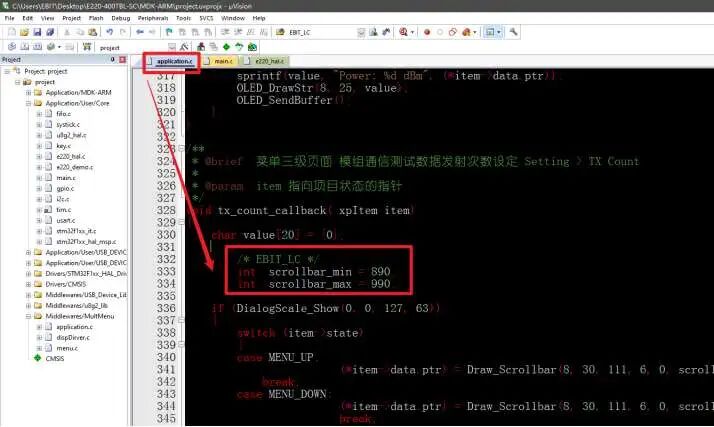

套件默認程序是每輪固定發送10包數據，可以通過按鍵進入設置修改發送數據的次數，修改的范圍是10-100。如果想增大這個范圍區間，例如想設置為890-990包的設置范圍，且默認每輪發送900包，請按照圖4.1和圖4.2所示修改代碼。

圖4.1

圖4.2

五、變更開屏LOGO

5.1 顯示圖片的選擇

套件默認的開屏LOGO是“億佰特”公司的標志圖片。如果想要替換，請根據如下代碼進行操作更換。

首先要確認SC套件的屏幕像素是128×64的，所以準備的圖片尺寸需要在這個范圍內。

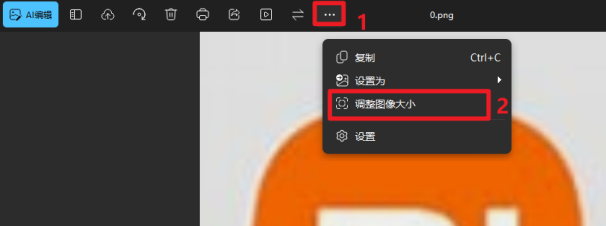

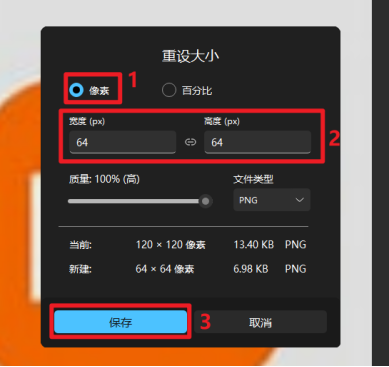

準備一個需要顯示在屏幕上的圖片，使用Windows自帶的圖片查看器，然后按照圖5.1和圖5.2所示修改圖片尺寸，尺寸一定要在128×64這個范圍以內。

圖5.1

圖5.2

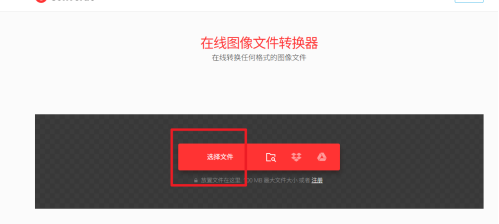

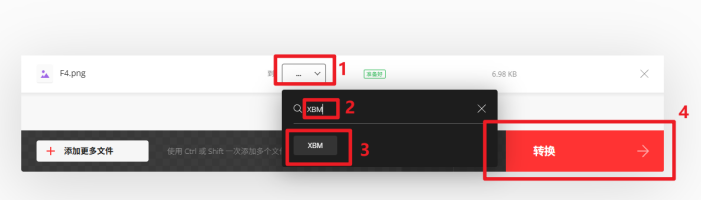

把保存的圖片通過下面這個網址的工具進行轉換，如圖5.3和圖5.4所示。
https://convertio.co/zh/image-converter/

圖5.3

圖5.4

然后下載Notepad++，通過這個軟件打開轉換后的文件。軟件下載地址：
https://notepad-plus-plus.org/downloads/

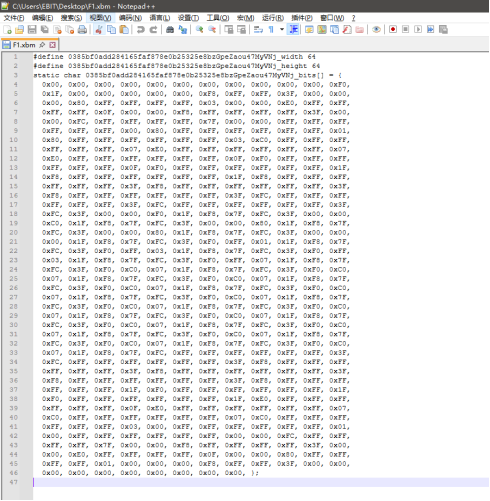

打開之后的界面如圖5.5所示。

圖5.5

5.2 代碼修改

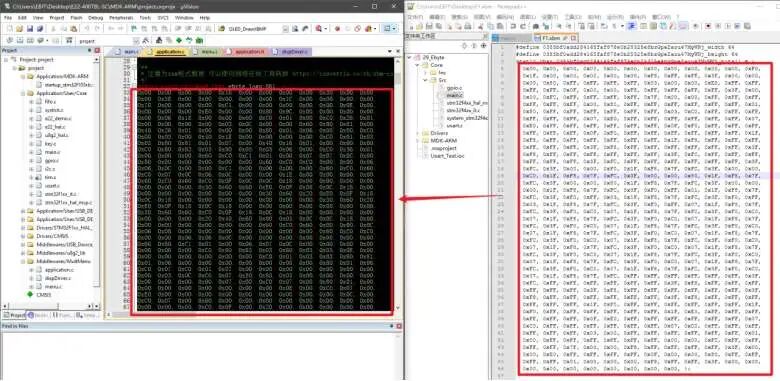

打開代碼，在Middlewares/MultMenu文件夾中找到application.c。按照圖5.6所示，把打開的.XBM文件中的數組，復制粘貼到代碼相應位置。

圖5.6

然后修改OLED_DrawXBMP，如圖5.7所示修改代碼。參數修改的邏輯如下：

這個函數里面一共5個參數，只需要關心前面4個變量值。通過下面公式去計算：

公式：

其中：

• x：參數值（第1、2個參數）
• k：屏幕的寬度像素或高度像素
• n：目標圖片的寬度像素或高度像素

計算過程示例（以64×64的圖片為例）：

• 第1個參數（X坐標）：(128-64)/2 - 1 = 31
• 第2個參數（Y坐標）：(64-64)/2 - 1 = 0
• 第3個參數：圖像的寬度，為64
• 第4個參數：圖像的高度，為64

所以最終的函數為：
OLED_DrawXBMP(31, 0, 64, 64, ebyte_logo);

最后編譯下載代碼即可。

圖5.7

總結

通過以上四個示例，你可以輕松掌握：

• 蜂鳴器的開啟/關閉及觸發邏輯
• 發送時間間隔的靈活調整
• 發送數據包數量的自定義范圍
• 開屏LOGO的個性化替換

代碼開發不再難，跟著步驟一步步來，你也能快速上手Exx系列套件！如有疑問，歡迎在評論區留言交流～
