CAN總線通信距離受限，信號質量下降？

工業現場電磁干擾導致數據丟包？

節點擴容需要額外匹配電阻，布線繁瑣？

EID101-B111 集線器CANFD——是億佰特自主研發的導軌式CANFD隔離中繼設備，支持5Mbps高速通信，兼容CAN2.0，內置120Ω匹配電阻，提供電源+信號雙隔離，有效延長通信距離、增強抗干擾能力，讓CAN網絡在惡劣工業環境中依然穩定可靠。

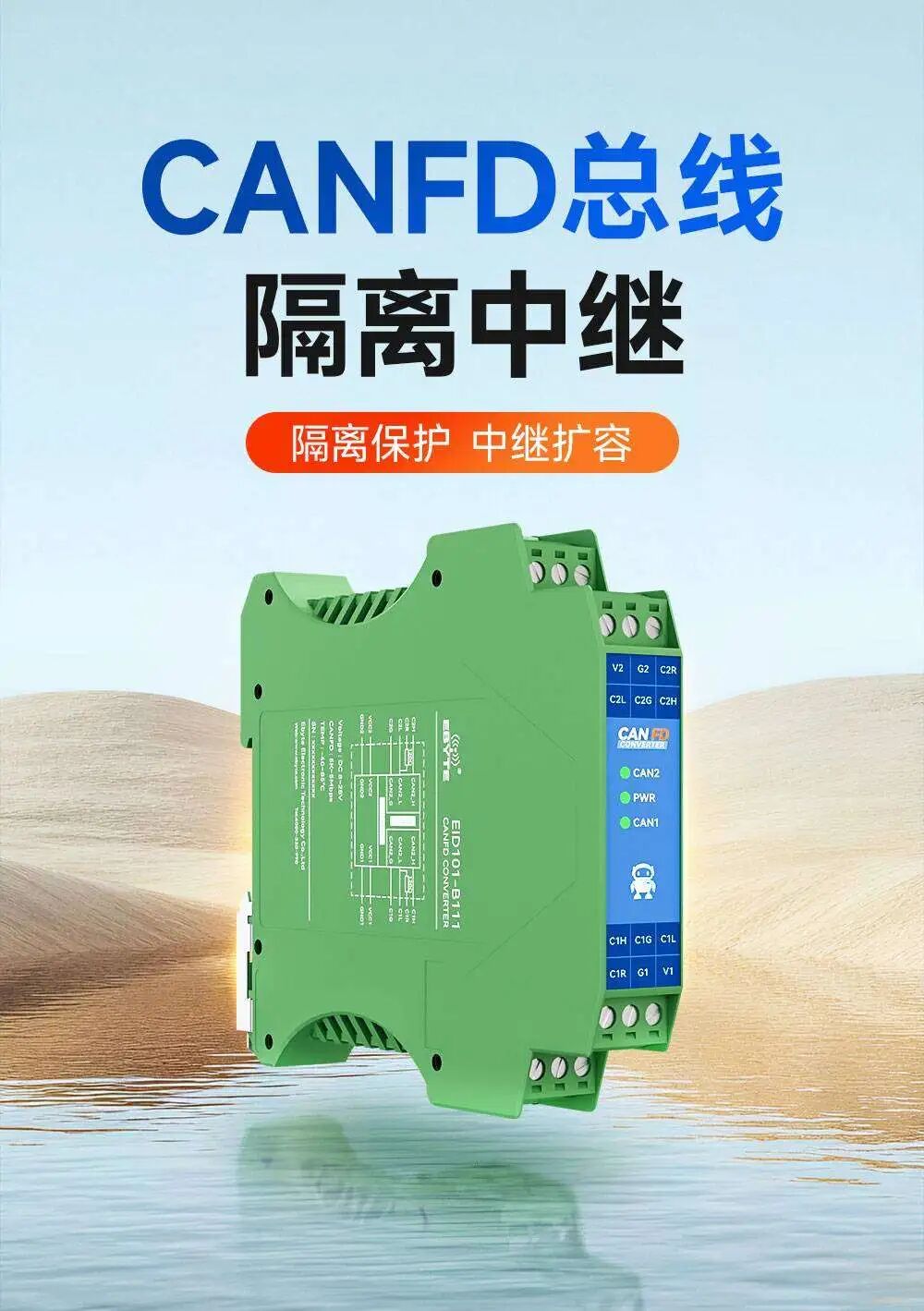

產品簡介：CANFD隔離中繼，專治總線疑難雜癥

核心特點詳解

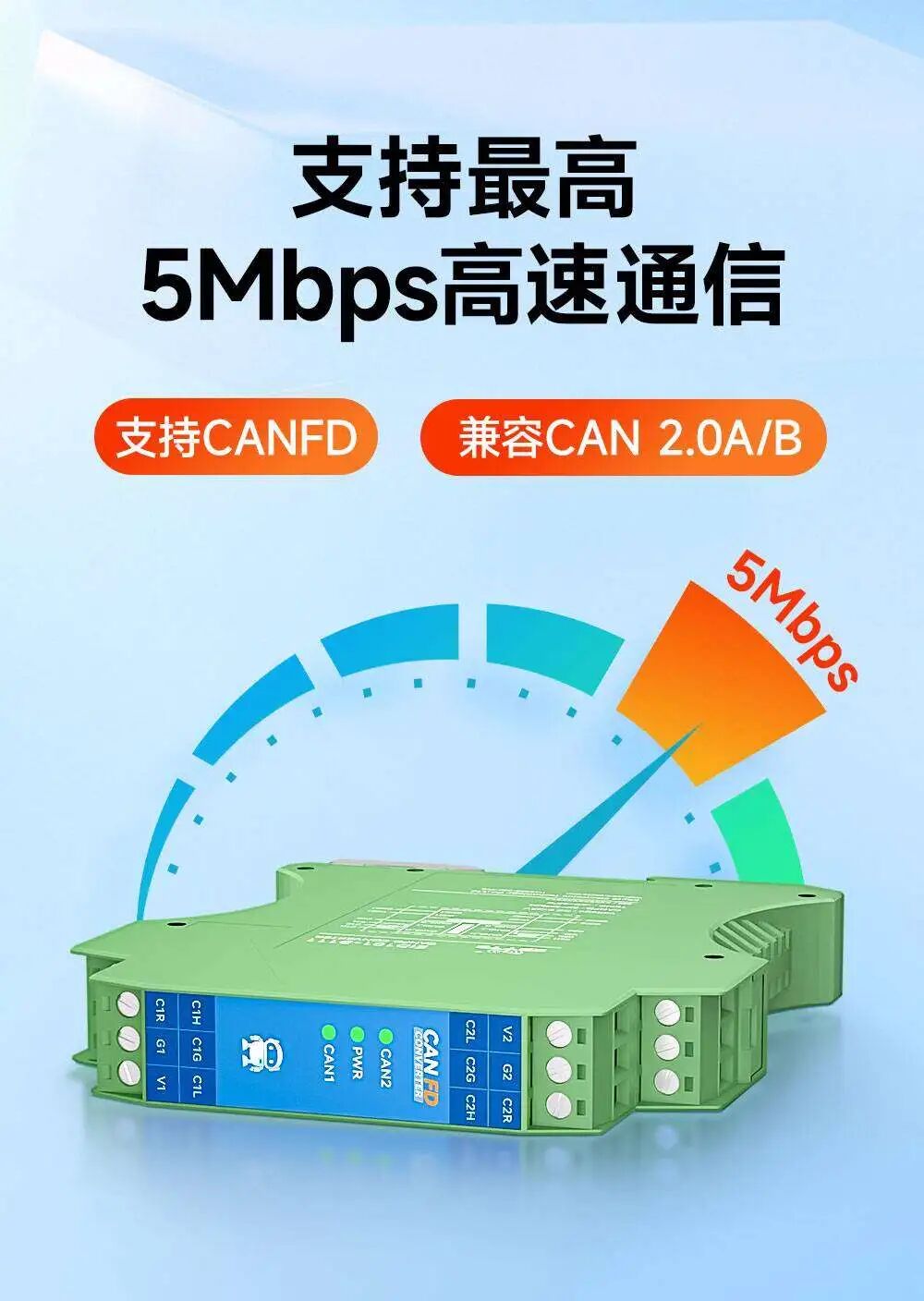

高速CANFD通信，兼容CAN2.0

• 支持CANFD協議，最高速率達5Mbps，同時向下兼容CAN2.0A/B
• 滿足從5Kbps到5Mbps的寬范圍通信需求

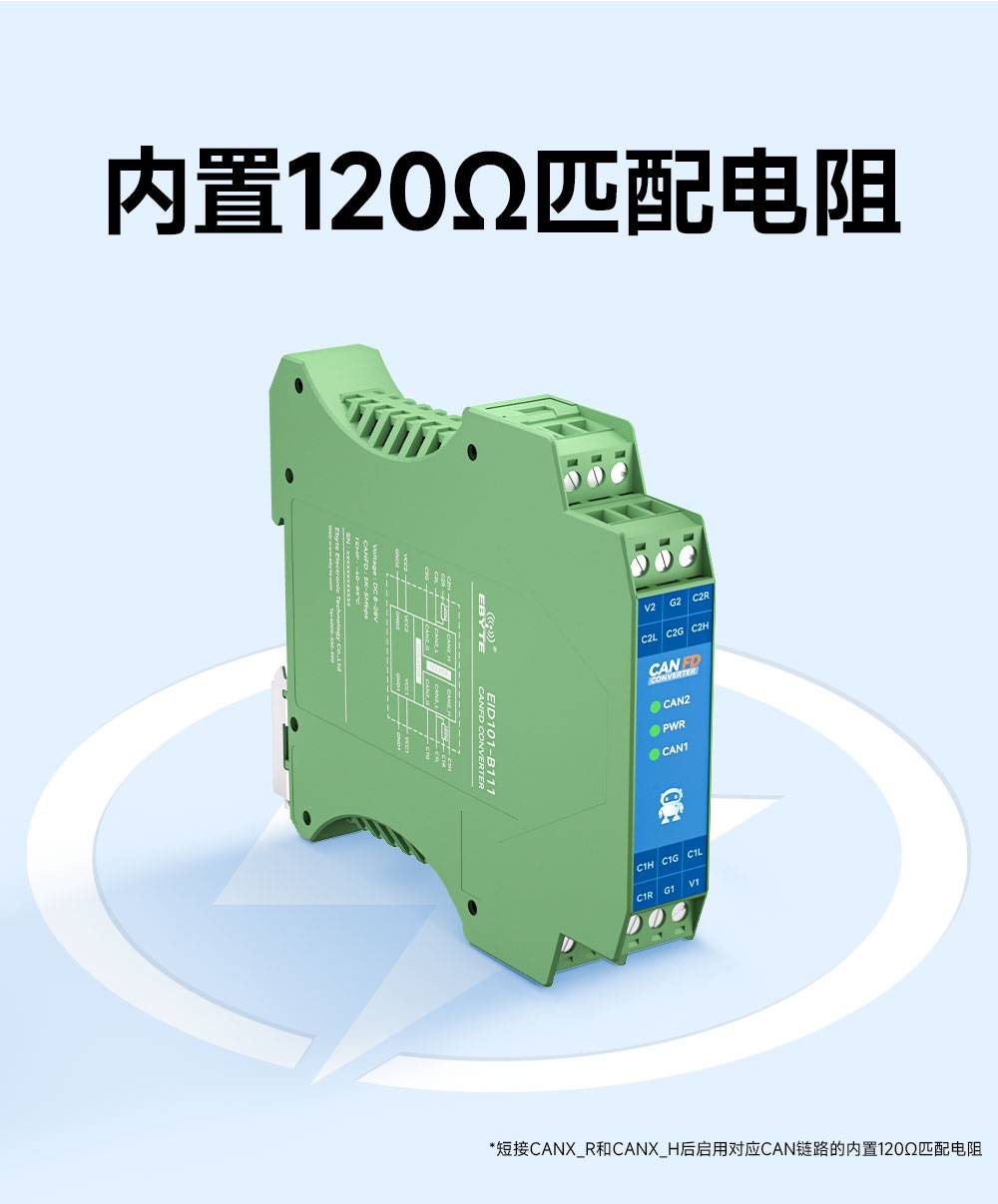

內置120Ω終端電阻，靈活啟用

• 每個CAN通道獨立內置120Ω匹配電阻，通過短接對應引腳即可啟用
• 無需外接電阻，簡化布線，適配不同網絡拓?fù)?/li>

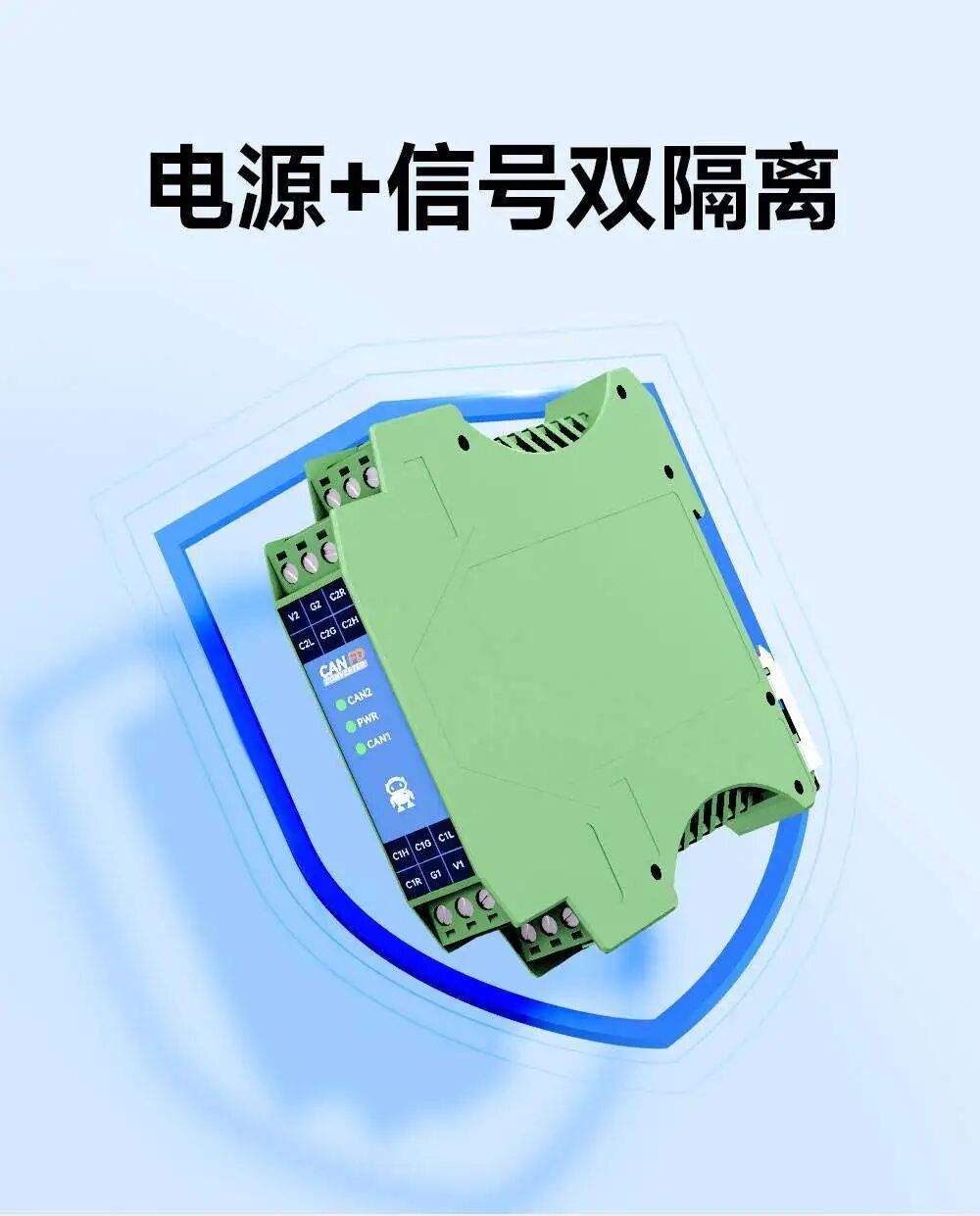

電源+信號雙隔離，抗干擾能力倍增

• 采用信號與電源雙重隔離設計，有效阻斷地環路干擾
• 保障數據傳輸?shù)耐暾耘c穩定性，適用于強電磁干擾環境

寬電壓供電，防反接保護

• 支持DC 8~28V寬電壓輸入，適應各類工業電源
• 內置防反接電路，避免電源接反而損壞設備

工業級寬溫，適應惡劣環境

• 工作溫度范圍-40℃～+85℃，無懼嚴寒酷暑
• 滿足戶外、車間、礦井等嚴苛場景應用

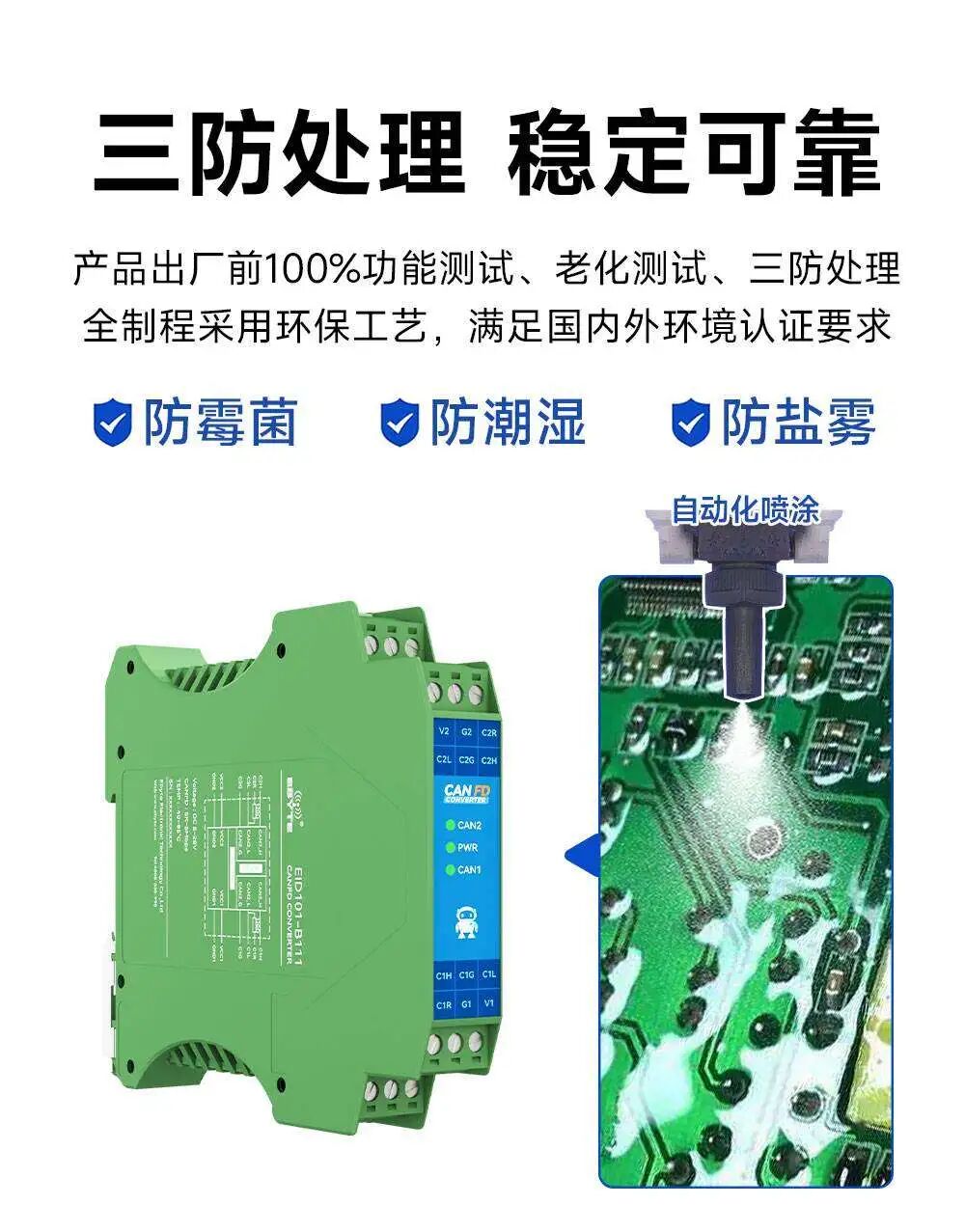

三防處理，穩定可靠

• 產品出廠前100%功能測試、老化測試，并經過三防（防霉菌、防潮濕、防鹽霧）處理
• 全制程環保工藝，符合國內外環境認證要求

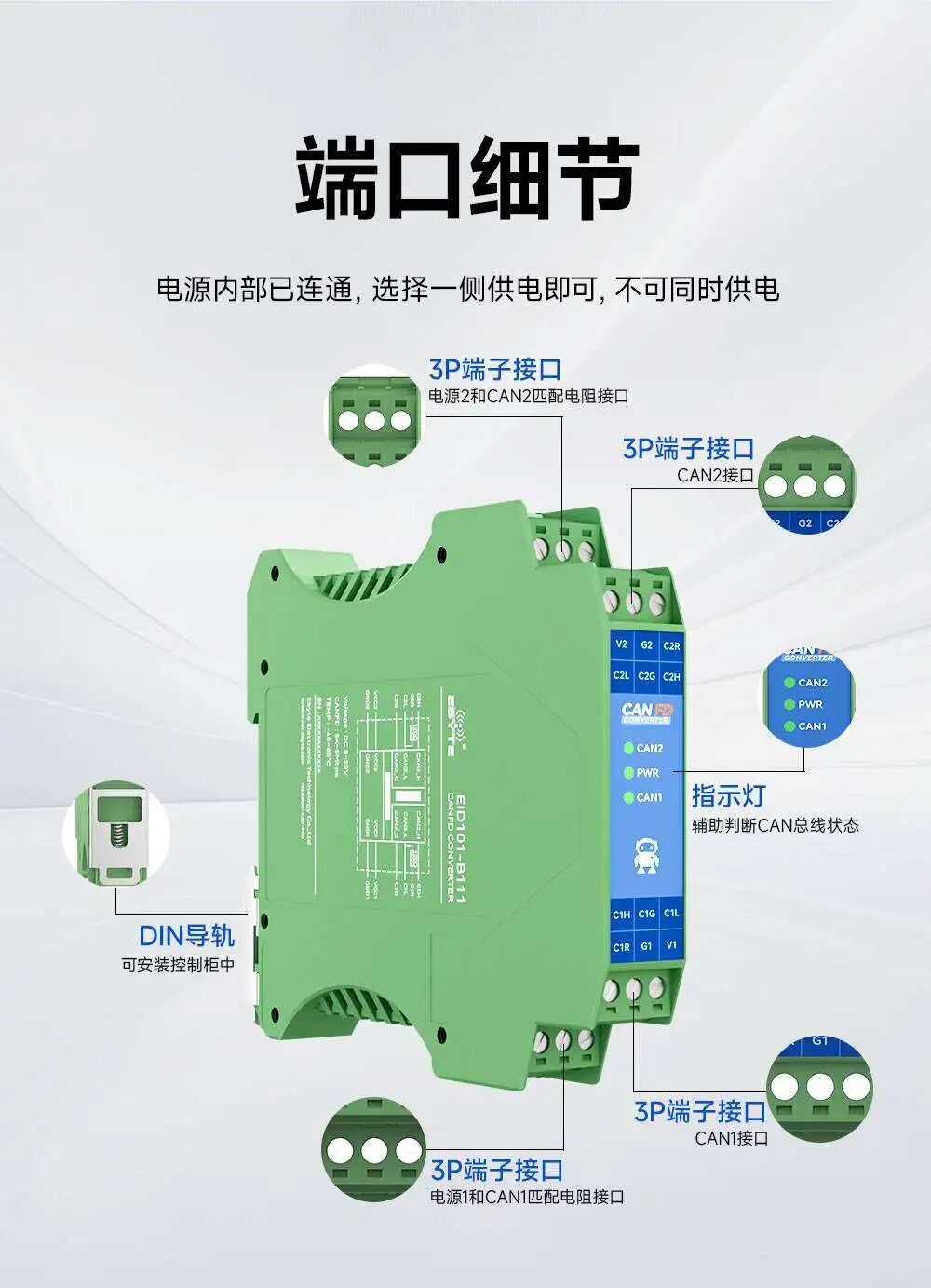

導軌安裝，端口清晰易用

• 采用標準DIN導軌安裝方式，方便集成于控制柜中
• 接口采用3P端子，明確標注各引腳功能，接線直觀

LED指示燈，狀態一目了然

• 電源指示燈（PWR）常亮表示供電正常
• CAN1、CAN2數據指示燈：收發數據時閃爍，接收時亮度較暗，便于診斷總線活動

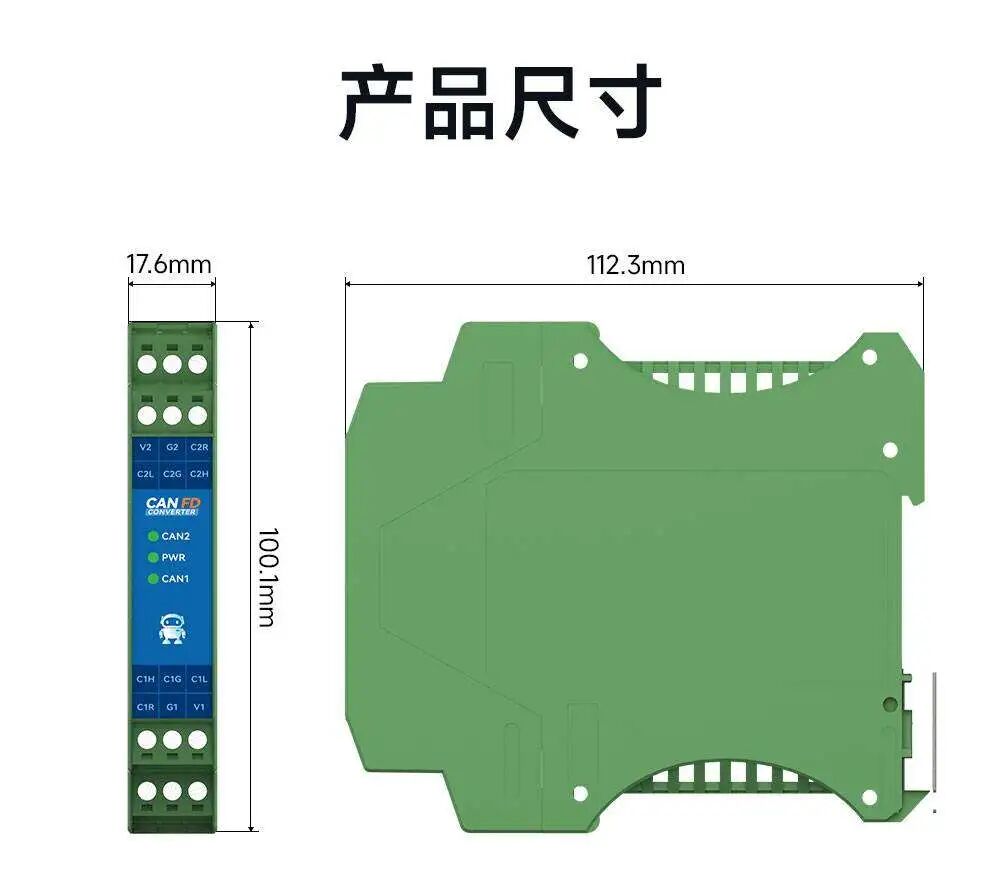

緊湊尺寸，節省空間

• 體積小巧：112.3×100.1×17.6mm（長×高×厚），導軌安裝僅占17.6mm寬度
• 節省控制柜空間，適合高密度安裝

可靠品質，出廠嚴測

所有產品出廠前均經過100%功能測試、老化測試，并采用環保工藝，確保長期穩定運行。

應用場景

• 工業自動化CAN總線網絡延長
• 智能樓宇、車輛通信、機器人控制
• 光伏、儲能、充電樁等惡劣環境CAN通信

規格速覽

總結

EID101-B111以高速CANFD、雙隔離保護、內置終端電阻、寬溫工作等核心優勢，完美解決CAN總線通信距離短、抗干擾差、匹配電阻繁瑣等痛點，是工業CAN網絡擴容與隔離的理想選擇。
