超聲波探傷儀

超聲波探傷儀作為工業無損檢測核心設備，常用于車間、戶外工地等復雜場景。持續的缺陷探測作業，對電力供應穩定性和可靠性要求極高，于是乎性能更強的工業級連接器通常被廠商采納和應用。

超聲波探傷儀

對連接器有哪些嚴苛要求？

超聲波探傷儀的檢測精度直接關系產品質量與生產安全，且作業環境復雜，因此配套連接器需滿足多重嚴苛技術要求：

訴求分析

水塵雙防：探傷多為工地或車間，粉塵、水液、戶外天氣都是考驗

連接穩固：探傷設備作業中會移動，要連接穩固，避免意外中斷

緊湊要求：探傷設備趨于緊湊化，便于轉場和緊湊空間應用

防腐耐蝕：探傷多為焊縫之類的無損檢測，焊渣、焊劑等物質存在一定腐蝕性

插拔壽命：探傷作業多為第三方機構作業，因而探傷設備會經常轉場作業

DL28系列連接器

匹配超聲波探傷儀電氣連接訴求

凌科年度旗艦產品——DL28系列工業級大電流連接器，已獲TUV、CE專業認證，現已在超聲波探傷儀領域應用，深受好評。其主要特點有：

01

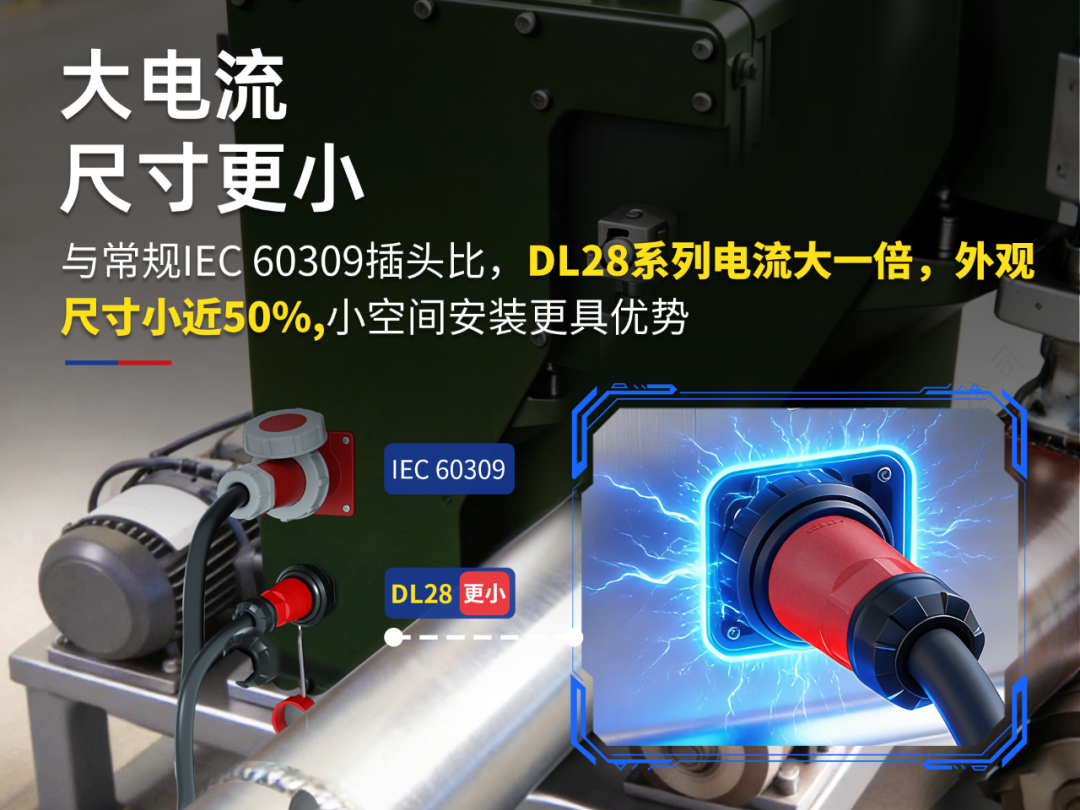

充分滿足緊湊化趨勢

大電流和緊湊集一身

契合探傷儀安裝空間緊湊、追求小型化的特點，DL28系列連接器相比傳統IEC60309插頭，在載流能力大一倍的同時，尺寸縮減近50%，滿足了大電流傳輸訴求的同時還做到了高度緊湊，無需額外改造探傷設備即可輕松適配。

02

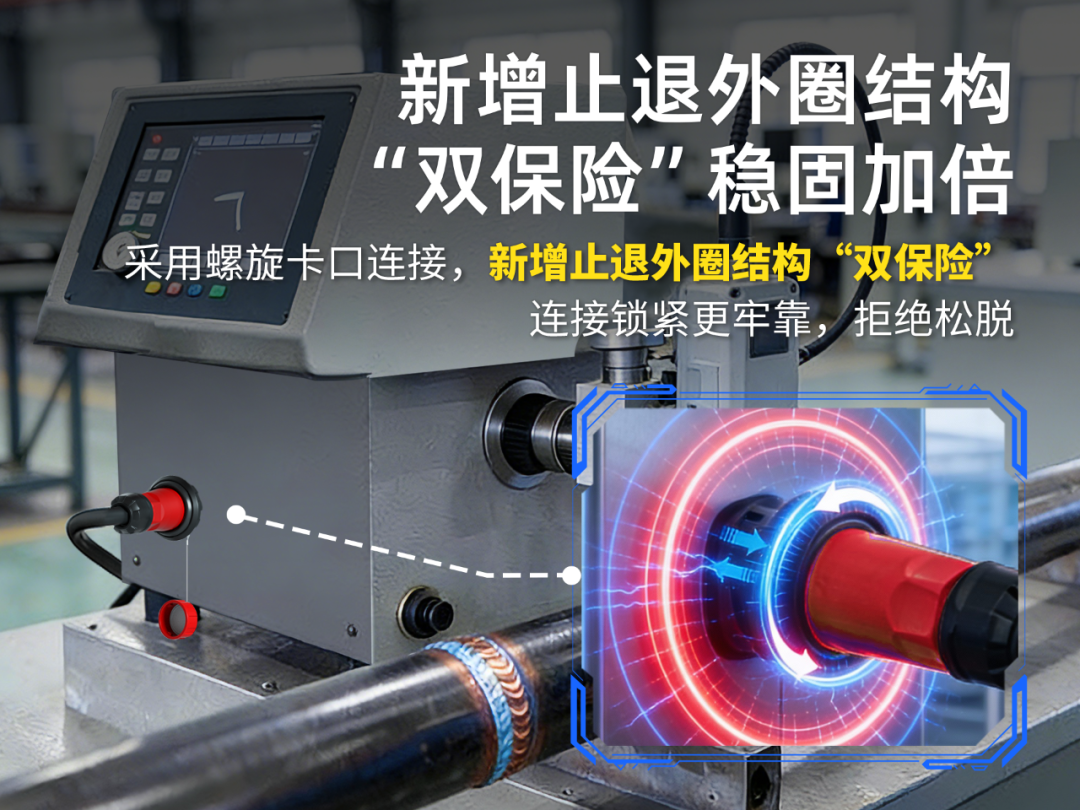

采用雙重鎖定機制

連接穩固抗振加倍

超聲波探傷儀作業連續性很關鍵，一旦連接松脫，就可能造成漏檢與中斷。DL28系列連接器采用“螺旋卡口+止退外圈”的二級鎖定結構，大幅提升連接穩固性，即便在設備移動或車間振動等復雜工況下，也能牢牢鎖定，確保探傷穩定作業。

03

全塑高性能外殼

抗腐蝕真實力派

超聲波探傷儀多用于焊縫等檢測，不免會受到焊劑、焊渣等含腐蝕性的物質影響。凌科這款DL28系列工業級連接器采用沙伯基礎高性能工程塑膠精塑而成，防腐耐蝕更勝一籌，通過72H鹽霧測試，能抵御腐蝕物質對連接器殼體及內部的侵蝕。

04

更多其他優勢

≥2000次插拔壽命：遠超常規500次標準，適配探傷儀頻繁移動、多次插拔的應用場景；

抗UV：采用F1級沙伯基礎工程塑膠打造，抗紫外線更突出，避免外殼老化；

IP68/IPX9K防護等級：不僅防靜態水，還防高溫高壓動態水，無懼現場作業環境中的水液與粉塵影響。

DL28系列連接器產品參數

01

電氣特性

額定電流：50A

工作電壓：500V AC (2芯/3芯)；690V AC (4芯/5芯)

耐壓：2000V AC (2芯/3芯)；3000V AC (4芯/5芯)

接觸阻抗：1.0mΩ

絕緣阻抗：500MΩ

02

機械特性

機械壽命：大于2000次

線規：

10.0~16.0mm2/8~6AWG (2芯/3芯);

10.0mm2/8AWG (4芯/5芯)

線徑：

Φ12.5~Φ15.0mm/Φ15.0~Φ17.5mm/Φ17.5~Φ20.5mm(2芯)

Φ17.5~Φ20.5mm(3芯/4芯/5芯)

接線方式：

鎖線(2芯/3芯)；鎖線、壓接和焊接(4芯)；插頭鎖線，插座和對接壓接(5芯)

03

環境特性

耐溫范圍：-40℃~+120℃

鹽霧：72H（連接狀態下720H）

防護等級：對接狀態下IP68/IPX9K

當然除了用于超聲波探傷儀領域外，DL28系列連接器在其他領域亦大放異彩。如果您也對它感興趣，可聯系我們免費試用！
