在雙碳戰略推進與新型電力系統加速構建的背景下，微電網作為整合分布式可再生能源、提升能源利用效率、保障局部供電安全的核心載體，其規模化應用日益廣泛。隨著光伏、風電等逆變器型電源滲透率持續提升，微電網暫態特性呈現出“低慣性、弱阻尼、非線性增強”的顯著變化，短路故障、負荷突變、電源波動等擾動引發的暫態穩定問題愈發突出，直接威脅系統安全可靠運行。傳統微電網暫態穩定分析方法（如簡化時域仿真法、經典能量函數法）多源于大電網分析理論，難以適配高比例電力電子設備接入后的暫態特性異化問題，存在分析精度不足、計算效率低下、場景適配性差等局限。了解微電網管理系統平臺咨詢服務:1.3.7-5.0.0.4-6.2.0.0。

為破解上述瓶頸，推動暫態穩定分析技術與微電網復雜工況精準適配，業界逐步研發出一系列改進方法，圍繞建模精度、算法效率、智能適配、場景覆蓋等維度實現升級。本文將系統梳理微電網暫態穩定分析的核心改進方法，剖析各類方法的技術原理、改進要點與應用優勢，為微電網規劃設計、運行調度與穩定控制提供技術參考。

一、微電網暫態穩定分析的傳統局限：改進方法的核心導向

要明確暫態穩定分析的改進方向，需先厘清傳統方法在微電網場景中的核心局限，這也是各類改進方法的設計初衷。傳統微電網暫態穩定分析以時域仿真法、能量函數法（李雅普諾夫直接法）為核心，在高比例可再生能源接入后，其適配性大幅下降：

• 一是建模簡化過度 ，傳統方法常將逆變器型電源簡化為恒功率源，忽略其內環電流控制、外環功率/電壓控制及鎖相環（PLL）、低電壓穿越等暫態特性，導致暫態響應刻畫失真；
• 二是算法適配性不足 ，經典等面積準則僅適用于單機無窮大系統，能量函數法難以構建復雜多源微電網的通用能量函數，時域仿真法在大規模微電網中計算量大、效率低下；
• 三是場景覆蓋不全 ，難以適配并網/離網切換、拓撲動態重構、多擾動疊加等微電網典型工況，且對直流微電網、孤立微電網的暫態分析適配性較差；
• 四是非線性適配不足 ，無法有效刻畫微電網中電力電子設備的非線性限幅、控制模式切換等特性，導致分析精度偏低。

基于此，微電網暫態穩定分析的改進方法主要圍繞“精準建模、高效算法、智能適配、全場景覆蓋”四大核心導向展開，形成了多維度、多層次的技術體系。

二、微電網暫態穩定分析的核心改進方法

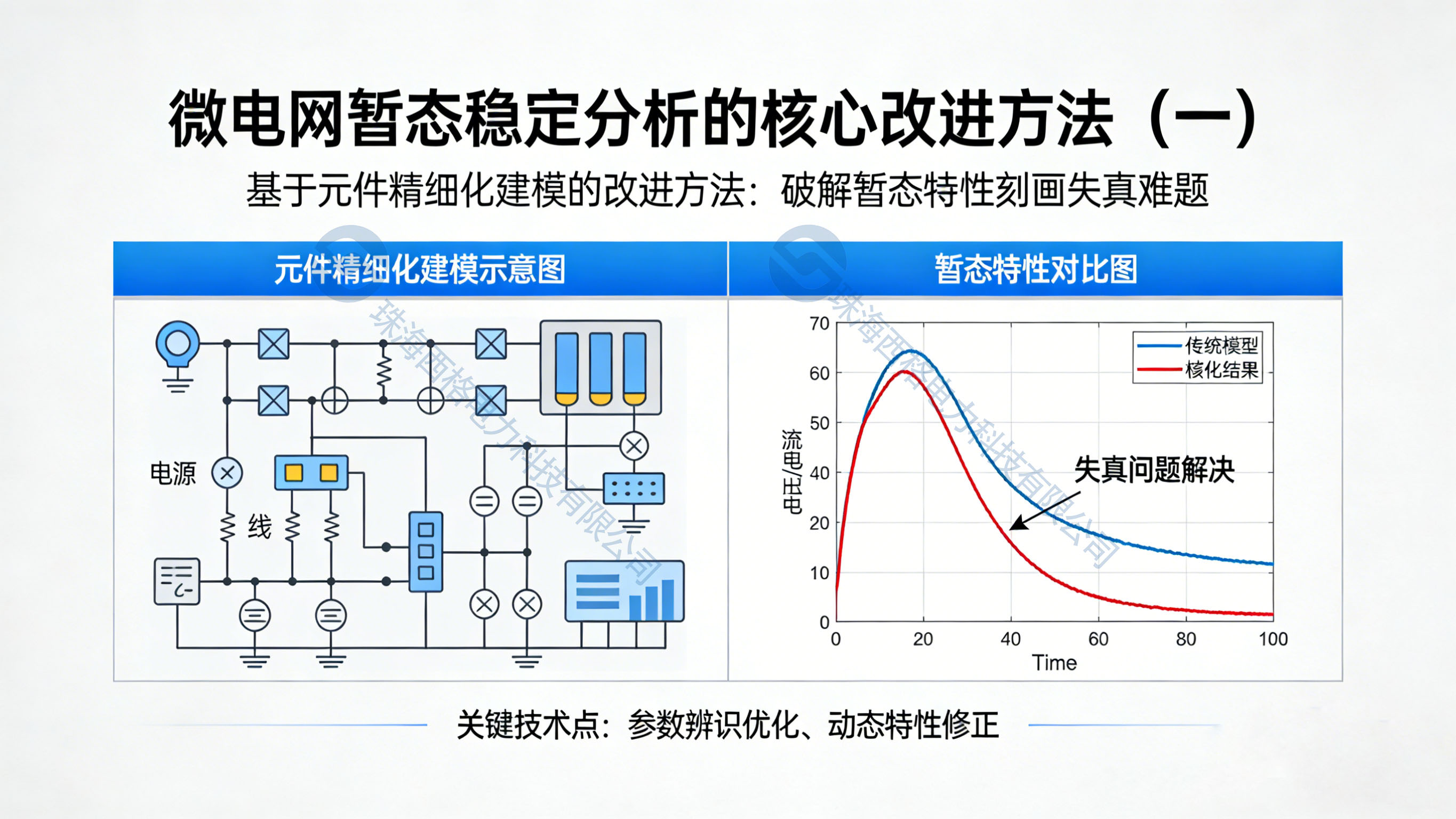

（一）基于元件精細化建模的改進方法：破解暫態特性刻畫失真難題

該類方法的核心是突破傳統“簡化建模”的局限，針對微電網中逆變器型電源、儲能變流器（PCS）、構網型變流器等核心元件，構建精細化暫態模型，精準刻畫其控制策略與非線性特性對暫態響應的影響，是提升暫態穩定分析精度的基礎，也是應用最廣泛的改進方向之一。

• 在逆變器型電源建模改進方面

傳統方法將光伏、風電等電源簡化為恒功率源，無法反映其暫態控制特性，改進方法則重點構建逆變器的全流程控制模型，納入內環（電流環）、外環（功率環/電壓環）控制邏輯，明確PLL、故障限流、低電壓穿越等關鍵環節的數學表達式，真實還原其在暫態過程中的輸出特性。例如，光伏電源暫態模型中，需融入最大功率點跟蹤（MPPT）控制與低電壓穿越控制的切換邏輯，模擬故障時光伏電源從MPPT模式向限流模式的過渡過程，精準刻畫其故障電流輸出特性；風電逆變器模型中，需考慮轉速控制、變槳控制與故障穿越控制的協同作用，反映其對微電網暫態頻率、電壓的影響。同時，針對逆變器的非線性限幅環節（如電流飽和），通過引入分段函數建模，提升暫態響應刻畫的準確性，解決傳統簡化模型無法反映非線性特性的問題。

• 在儲能系統建模改進方面

重點優化儲能變流器（PCS）與電池管理系統（BMS）的暫態模型，兼顧儲能設備的充放電特性與控制模式切換。傳統儲能模型多簡化為恒電壓或恒功率源，改進模型則需考慮PCS的恒電壓、恒頻率、恒功率等多種控制模式切換邏輯，反映其在微電網暫態過程中的頻率支撐、電壓調節作用；同時，融入BMS的SOC（State of Charge）限制、充放電速率限制等約束條件，模擬儲能設備在不同SOC狀態下的暫態響應差異，為暫態穩定分析提供更貼合實際的模型支撐。此外，針對構網型變流器，通過建模其虛擬同步機（VSG）控制策略，刻畫其提供虛擬慣性與阻尼的過程，適配低慣性微電網的暫態穩定分析需求。

該類改進方法的優勢在于顯著提升了暫態穩定分析的精度，可精準適配高比例可再生能源微電網的暫態特性，但同時也增加了模型參數獲取的難度與仿真計算量，需通過參數辨識技術優化參數獲取效率，平衡精度與效率的關系。

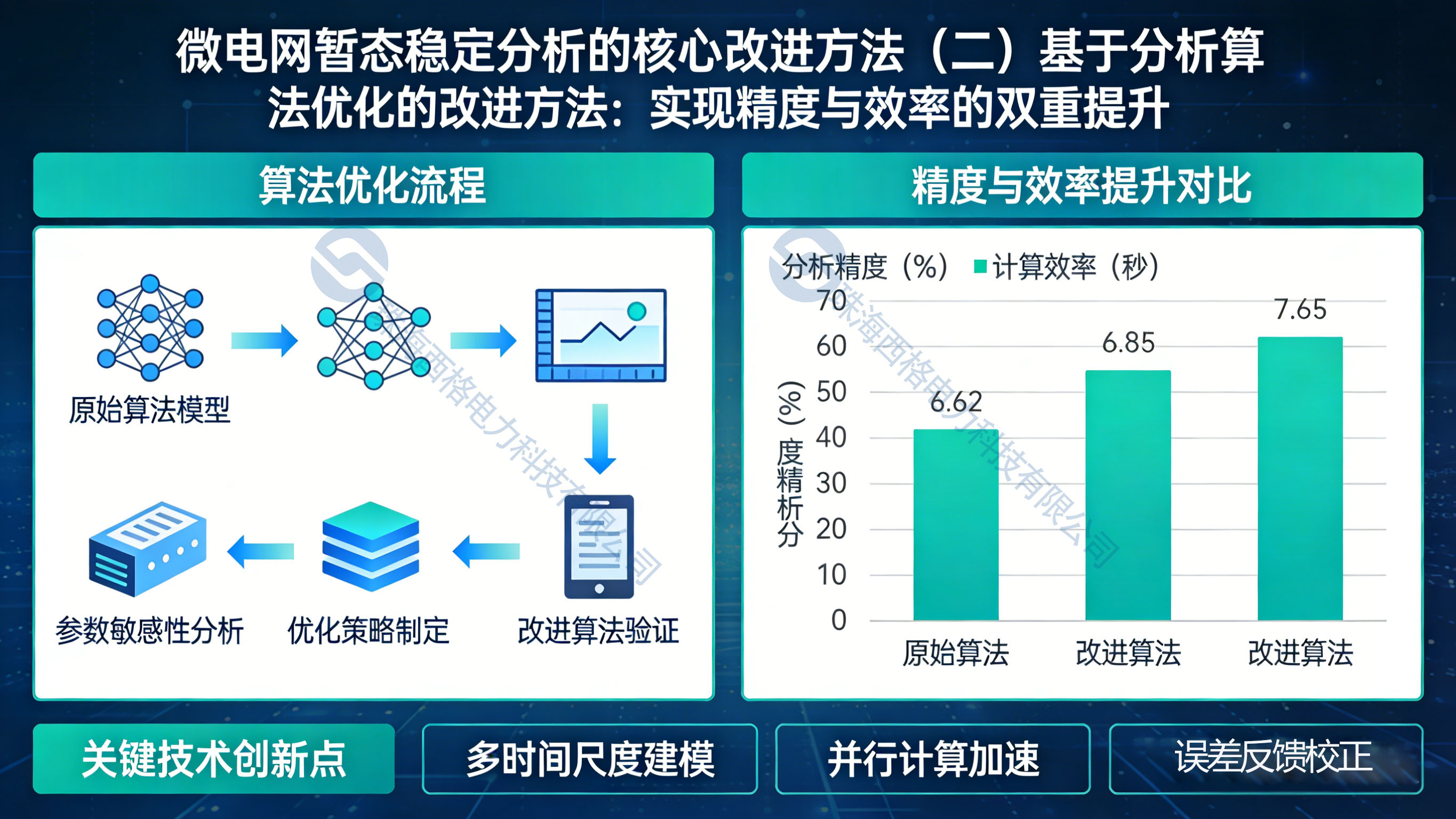

（二）基于分析算法優化的改進方法：實現精度與效率的雙重提升

針對傳統分析算法適配性差、計算效率低的局限，業界通過優化算法邏輯、擴展算法適用范圍，形成了一系列改進算法，核心包括擴展等面積準則法、能量函數法改進、時域仿真算法優化三類，實現了暫態穩定分析精度與效率的雙重提升。

• 一是擴展等面積準則（EEAC）的改進與應用

等面積準則（EAC）是傳統單機無窮大系統暫態穩定分析的經典方法，其核心是通過分析發電機功角特性曲線中“加速面積”與“減速面積”的大小關系判斷穩定性，但無法適配微電網多機系統與低慣性特性。改進后的擴展等面積準則，通過對多機微電網進行等效化簡，將復雜的多機系統等效為單機無窮大系統，引入“等效慣性”“等效功角”等概念，將逆變器型電源與同步發電機型電源統一納入等效模型，構建微電網的綜合功角特性曲線。

同時，結合微電網低慣性、弱阻尼的特點，優化等效慣性計算方法，引入儲能系統、VSG的虛擬慣性貢獻，提升等效化簡的精度。該方法保留了傳統等面積準則物理意義清晰、計算效率高的優勢，可快速判斷微電網在重大擾動后的穩定狀態，為微電網保護定值設定、穩定控制策略制定提供依據，適用于含同步發電機、光伏、風電、儲能的混合微電網暫態穩定分析，但在微電網結構過于復雜、電源類型差異過大時，等效精度會有所下降。

• 二是能量函數法的改進與優化

能量函數法（李雅普諾夫直接法）的核心是通過構建微電網的能量函數，分析擾動前后系統能量的變化判斷穩定性，無需完整求解暫態過程，計算效率高，但傳統能量函數法難以適用于結構復雜、含多個擾動源的微電網，且能量函數的構建難度極大。

改進方法主要從兩個方面突破：一方面，擴展能量函數的適用范圍，引入分布式電源、儲能系統的能量項，兼顧電氣能量與機械能量的轉換關系，構建適用于多源微電網的綜合能量函數，解決傳統能量函數僅適用于同步發電機系統的局限；

另一方面，優化能量函數的構建方法，結合機器學習、參數辨識技術，簡化能量函數的構建流程，解決復雜微電網能量函數存在性難以保證的問題。例如，針對孤立微電網，通過引入儲能系統的能量存儲與釋放項、逆變器的虛擬能量項，構建考慮多源協同的能量函數，可快速判斷系統在負荷突變、電源中斷等擾動后的穩定狀態，為孤立微電網的穩定控制提供支撐。

• 三是時域仿真算法的優化

時域仿真法是最直觀、應用最廣泛的暫態穩定分析方法，但傳統時域仿真法在大規模微電網中計算量大、仿真效率低，難以滿足實時分析需求。

改進方法主要包括兩個方向：一是基于奇異攝動理論的降階建模優化，通過參與因子分析劃分系統快、慢變量，基于奇異攝動原理推導出降階模型，在保證分析精度的前提下，顯著減少仿真計算量，提升計算效率，適用于中大規模微電網的暫態穩定分析，可有效解決傳統全階模型計算耗時久的問題；二是數值積分算法的優化，采用自適應步長積分算法，根據暫態過程的動態特性調整積分步長，在暫態擾動劇烈階段采用小步長保證精度，在系統趨于穩定階段采用大步長提升效率，平衡分析精度與計算速度，同時結合并行計算技術，進一步提升大規模微電網的仿真效率。

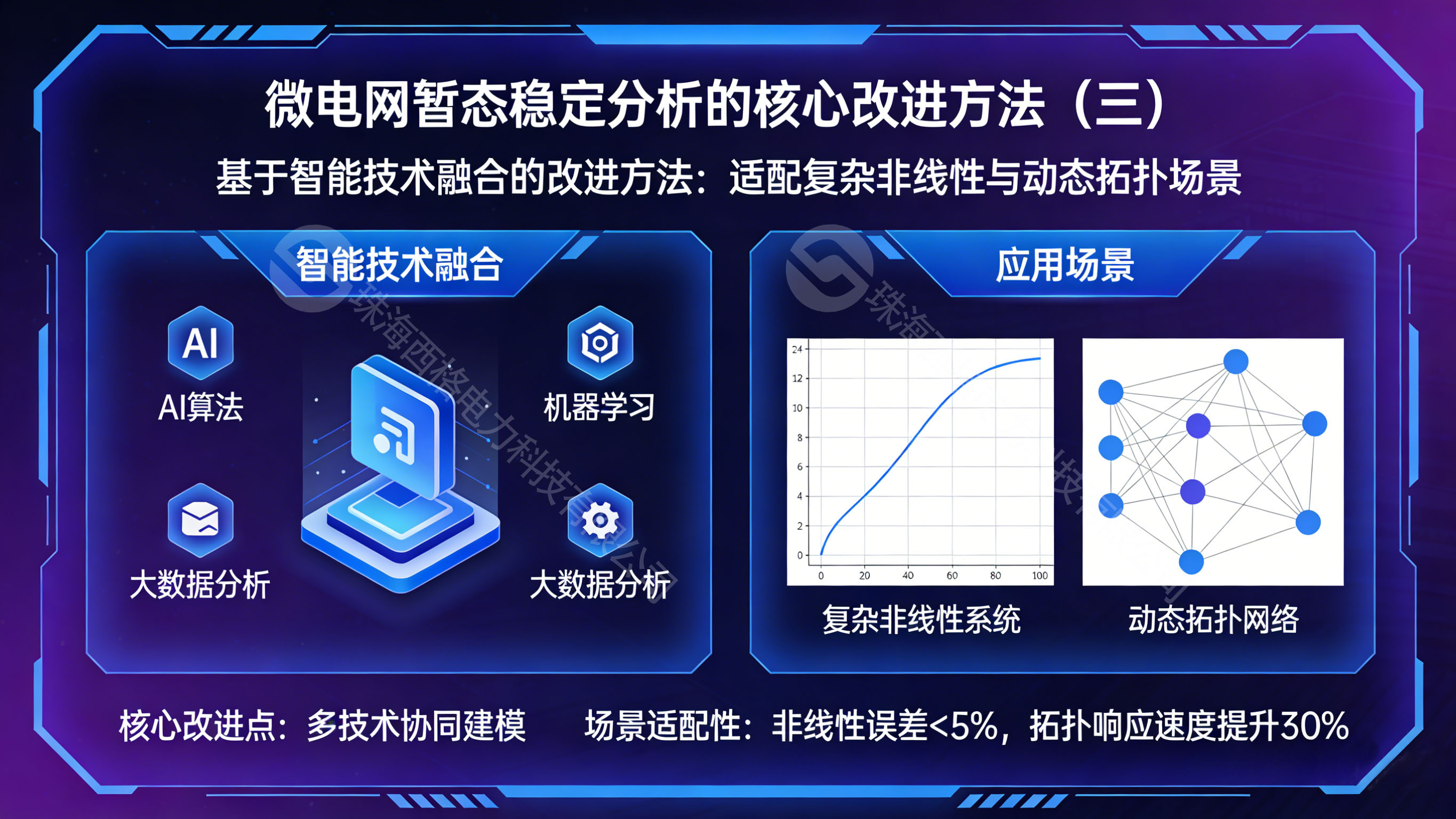

（三）基于智能技術融合的改進方法：適配復雜非線性與動態拓撲場景

隨著人工智能、大數據、數字孿生等前沿技術的發展，將其與傳統暫態穩定分析方法融合，形成了基于智能技術的改進方法，重點解決復雜微電網非線性強、拓撲動態變化、模型參數時變等難題，實現暫態穩定分析的智能化、精準化。

• 一是基于機器學習的暫態穩定分析改進方法

該方法的核心是將微電網暫態穩定分析轉化為分類問題（穩定/失穩）或回歸問題（穩定裕度預測），擺脫對精確數學模型的依賴，通過大量仿真數據訓練機器學習模型，實現對新擾動場景下系統穩定性的快速預測。其核心流程包括數據生成、特征提取、模型訓練與驗證：

首先通過時域仿真生成不同擾動類型、不同運行工況下的微電網暫態數據；然后提取反映系統暫態特性的關鍵特征量（如故障前電壓幅值、故障持續時間、可再生能源出力、儲能SOC等）；

最后基于特征數據訓練支持向量機（SVM）、隨機森林（RF）、神經網絡（NN）等機器學習模型，實現穩定狀態或穩定裕度的快速預測。針對微電網拓撲動態變化的問題，基于消息傳遞圖神經網絡（MPNN）的改進方法可通過消息傳遞機制，實現拓撲變化時的信息聚合與更新，無需重新訓練模型即可適配新拓撲，且通過引入電流飽和等非線性特征，進一步提升分析精度，部分場景下評估精度可維持在98%以上。該類方法的優勢在于分析速度極快，可滿足微電網實時運行調度中的快速穩定評估需求，但其性能依賴于大量高質量的訓練數據，且難以解釋預測結果的物理意義，工程應用中需結合傳統方法進行驗證。

• 二是基于數字孿生的暫態穩定分析改進方法

該方法通過構建微電網的虛擬數字鏡像，實現物理系統與虛擬系統的實時數據交互與同步映射，將暫態穩定分析融入數字孿生平臺，實現暫態過程的實時仿真、故障模擬與動態優化。其核心改進點在于，通過實時采集物理微電網的運行數據（如各節點電壓、電流、功率，設備運行狀態等），驅動虛擬鏡像同步更新，精準復刻物理系統的運行狀態；同時，在虛擬鏡像中模擬各類擾動場景（短路故障、負荷突變、電源波動等），開展暫態穩定仿真分析，預測系統暫態響應特性，為物理系統的穩定控制策略制定提供支撐。此外，通過數字孿生平臺可實現暫態穩定分析與控制策略的協同優化，在虛擬鏡像中驗證控制策略的有效性后，再應用于物理系統，降低控制策略落地的風險，提升微電網暫態穩定控制的可靠性。

（四）基于多 timescale與協同控制適配的改進方法：覆蓋全場景暫態需求

針對微電網暫態過程多 timescale 特性（如高頻動態與低頻動態疊加）、并網/離網切換頻繁、多設備協同作用的特點，形成了基于多 timescale 分析與協同控制適配的改進方法，進一步提升暫態穩定分析的場景適配性。

• 一是多 timescale 穩定分析方法的改進

微電網暫態過程中，存在高頻動態（如逆變器內環電流控制動態）、中頻動態（如功率環控制動態）、低頻動態（如負荷響應、儲能充放電動態）等多 timescale 特性，傳統單 timescale 分析方法難以全面刻畫各類動態過程，易導致分析偏差。改進方法通過構建多 timescale 分析框架，劃分不同 timescale 的動態過程，針對不同 timescale 采用差異化的建模與分析方法，實現全頻段暫態動態的精準刻畫。例如，孤立直流微電網中，通過將系統動態劃分為高頻（ converter 開關動態）、中頻（電流/電壓控制動態）、低頻（負荷與儲能動態）三個 timescale ，分別構建對應模型，采用分層分析算法，解決傳統單 timescale 方法無法適配多頻段動態的問題，提升暫態穩定分析的全面性與準確性。

• 二是基于協同控制適配的暫態穩定分析改進方法

微電網暫態穩定與控制策略密切相關，傳統暫態穩定分析未充分考慮控制策略的協同作用，導致分析結果與實際運行情況存在偏差。改進方法通過融入多設備協同控制邏輯，實現暫態穩定分析與控制策略的深度適配。例如，結合超導故障限流器（SFCL）與超導磁儲能（SMES）的協同控制，在暫態穩定分析模型中納入SFCL的故障限流特性與SMES的功率補償特性，同時引入模糊邏輯控制器（FLC），優化協同控制策略，精準刻畫其對暫態故障的抑制作用；結合VSG與儲能系統的協同控制，在分析模型中融入VSG的虛擬慣性支撐與儲能的頻率/電壓調節邏輯，模擬二者協同作用下的微電網暫態響應，提升低慣性微電網暫態穩定分析的準確性。此外，針對并網/離網切換場景，通過在分析模型中融入切換控制邏輯，模擬切換過程中的暫態沖擊，優化切換策略，降低切換過程中的暫態失穩風險。

三、各類改進方法的對比與應用場景適配

微電網暫態穩定分析的各類改進方法，在精度、效率、適用場景上各有側重，需根據微電網的規模、電源結構、運行模式等實際情況選擇適配的方法：

• 基于元件精細化建模的改進方法，精度最高 ，適用于高比例可再生能源接入、對分析精度要求高的微電網，但計算量較大，適合離線分析；
• 基于分析算法優化的改進方法，兼顧精度與效率 ，其中擴展等面積準則法適用于混合微電網的快速穩定判斷，降階建模優化適用于中大規模微電網的高效分析，能量函數法改進適用于孤立微電網的快速評估；
• 基于智能技術融合的改進方法，分析速度快、適配性強 ，適用于拓撲動態變化、非線性強的復雜微電網，可滿足實時分析需求，但需依賴大量訓練數據；
• 基于多 timescale 與協同控制適配的改進方法 ，場景覆蓋最全，適用于多擾動、多設備協同運行的微電網，尤其是孤立直流微電網與低慣性微電網。

實際工程應用中，通常采用“多方法融合”的思路，例如，采用精細化建模提升模型精度，結合降階算法優化計算效率，融入機器學習技術實現實時預測，形成全方位、多層次的暫態穩定分析體系，兼顧精度、效率與場景適配性。

微電網暫態穩定分析的改進方法，核心是圍繞“適配微電網低慣性、弱阻尼、非線性、動態化”的核心特性，破解傳統方法精度不足、效率低下、場景適配性差的瓶頸，形成了“建模精細化、算法高效化、智能融合化、場景全覆蓋”的發展趨勢。各類改進方法從不同維度提升了暫態穩定分析的性能，基于元件精細化建模的方法奠定了精度基礎，基于算法優化的方法實現了精度與效率的平衡，基于智能技術融合的方法突破了復雜場景適配的局限，基于多 timescale 與協同控制適配的方法完善了全場景覆蓋能力，為微電網的安全穩定運行提供了有力的技術支撐。

未來，隨著微電網向規模化、多元化、智能化方向發展，暫態穩定分析的改進方法將呈現以下發展趨勢：

• 一是多方法深度融合，將精細化建模、智能算法、多 timescale 分析有機結合，進一步提升分析精度、效率與場景適配性；
• 二是聚焦直流微電網、虛擬電廠、多微電網協同等新型場景，研發針對性的改進方法，填補新型微電網暫態穩定分析的技術空白；
• 三是強化實時性與實用性，結合邊緣計算、5G工業互聯網技術，實現暫態穩定分析的實時化、在線化，為微電網實時調度與應急控制提供快速支撐；
• 四是推動方法標準化，完善微電網暫態穩定分析的模型標準、算法標準與評估標準，提升改進方法的工程適用性與通用性。

隨著各類改進方法的不斷迭代與落地應用，將進一步推動微電網暫態穩定分析技術的升級，助力高比例可再生能源的規模化接入，為新型電力系統構建與雙碳戰略落地提供堅實的技術保障。
