“這是一個基于LTC3862-2的48V Boost電路，最大功耗設計600~720W”

大功率升壓供電需求的硬核之選！

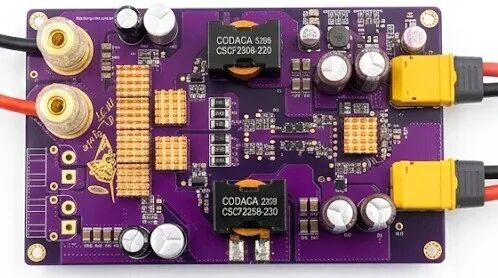

這款基于 LTC3862-2 打造的 48V DC-DC 升壓電源板，

最大功耗可達 720W，電源轉換效率高達92~94%，

支持 12-36.8V 寬壓輸入，穩定輸出 48V 大功率

點擊可跳轉在線查看&下載設計文件：

https://p.eda.cn/d-1296033673727967232

概覽

使用LTC3862-2電流模式升壓控制器，科達嘉扁平線電感CSCF2918H-220，猛銅合金采樣電阻.......電源效率在92~94%;

720W 大功率輸出：

最大功耗設計 600~720W，電源轉換效率高達 92~94%，低發熱低損耗，相比普通升壓板更節能，滿足大功率設備持續供電需求

電流模式高效升壓：

采用 Linear Technology LTC3862-2 電流模式升壓控制器，核心架構穩定，升壓調節精準，專為中大功率升壓場景設計，適配持續高負載工作

12-36.8V 寬壓輸入：

支持兩段寬壓輸入，12V-16.8V 輸入時穩定輸出 48V/7.5A（MAX），24V-33.6V 輸入時輸出 48V/15A（MAX），適配鋰電池包、車載電源等多種輸入源

雙輸入雙輸出接口：輸入端采用 XT60 接口，支持鋰電池包直接直連，無需額外轉接；輸出端水晶接線柱 + XT60 雙接口設計，靈活插拔；
硬件特性

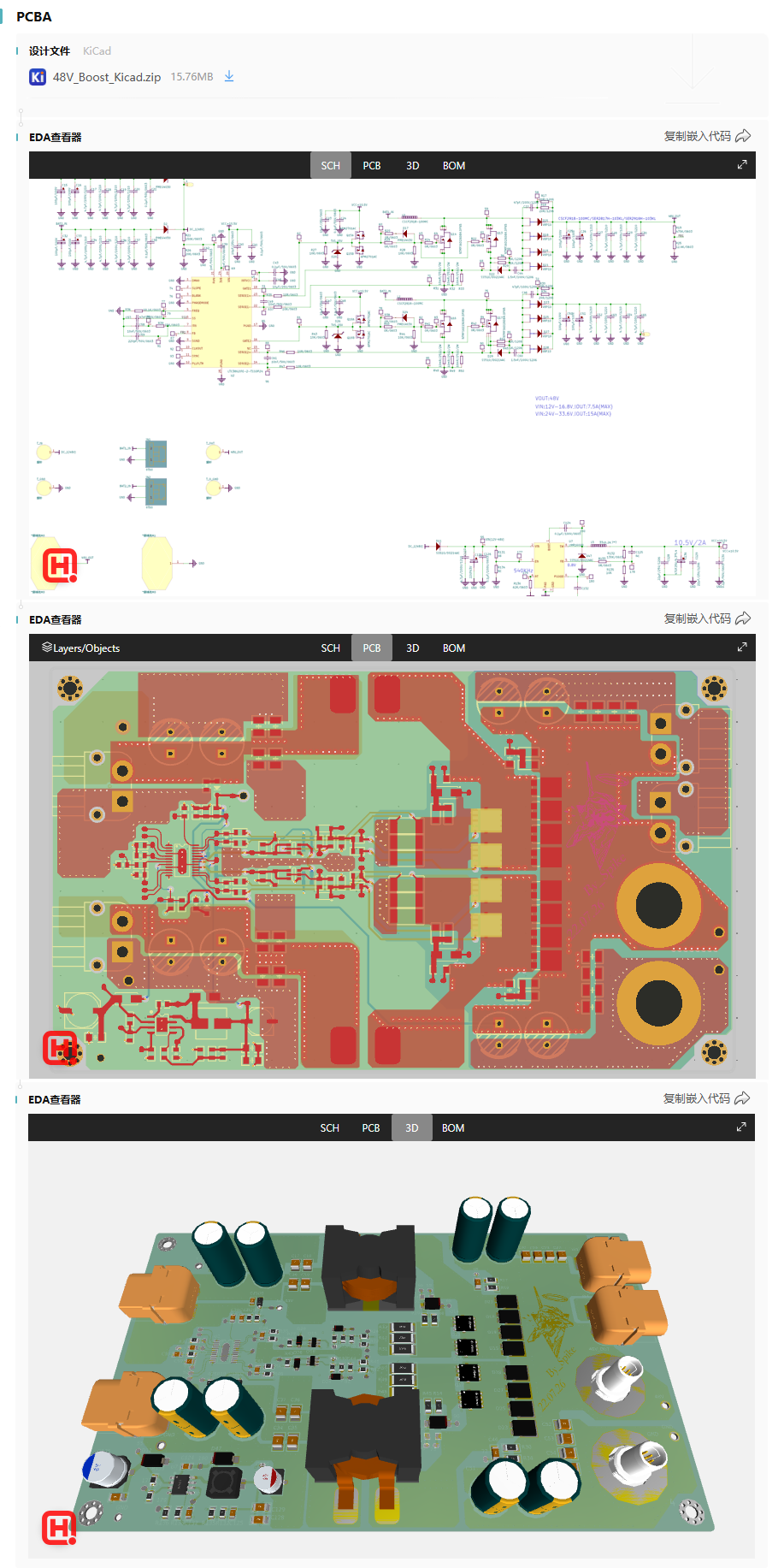

原理圖 & PCB

點擊可跳轉在線查看&下載設計文件：

https://p.eda.cn/d-1296033673727967232

License

TAPR Open Hardware License

倉庫 & 下載

作者：Spike Li

倉庫地址：https://p.eda.cn/d-1296033673727967232
