示波器帶寬決定了示波器能測多大頻率的信號，那么如何測試示波器的帶寬呢？本次跟大家分享一下決定示波器帶寬的重要因素——低通濾波器，了解它是如何限制信號頻率的。

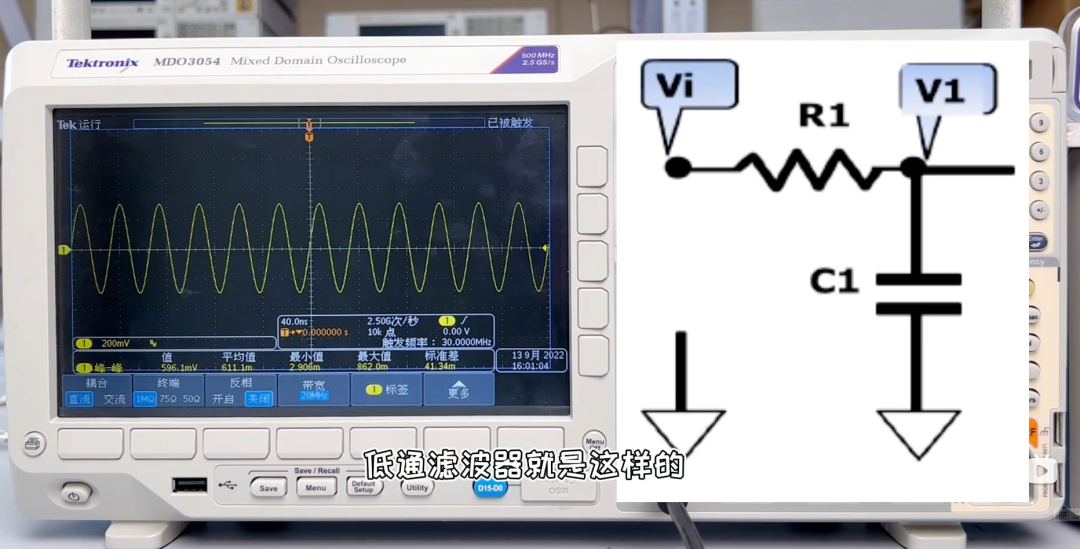

低通濾波器：允許低于截止頻率的信號通過，高于截止頻率的信號不通過，這樣的電路就是低通濾波電路。

低通濾波器由于電容上的電壓不能瞬間改變，因此較高的頻率會被過濾掉，濾波器的截止頻率根據電容、電阻的大小來決定。

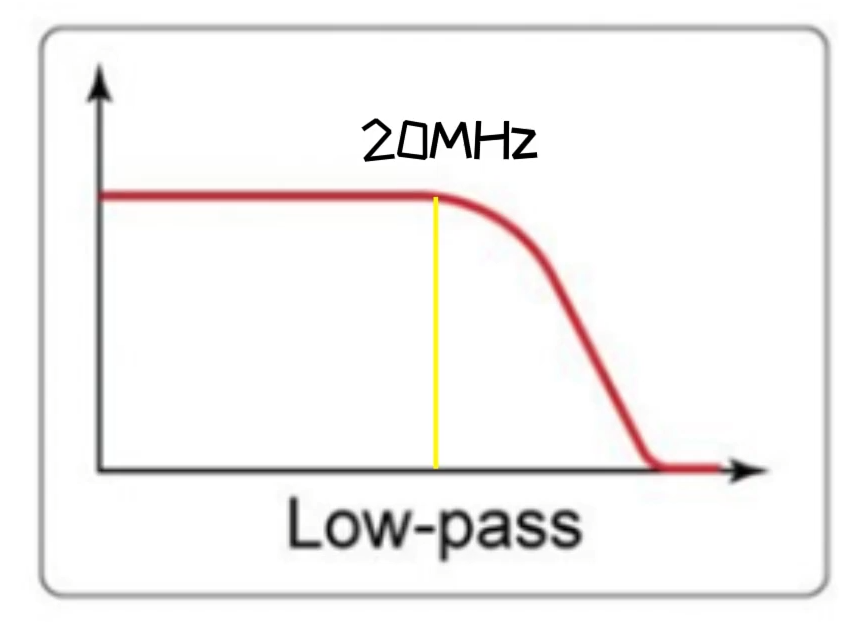

這個公式可以得出低通濾波器的截止頻率。例如電阻為8Ω，電容的容值為1nF，那么根據公式，濾波器的截止頻率為19.9MHz，≈20MHz。意味著在正弦波的頻率低于20MHz，信號不會改變；如果信號頻率高于20MHz，信號的幅度會隨著頻率的增大而減小。

演示過程

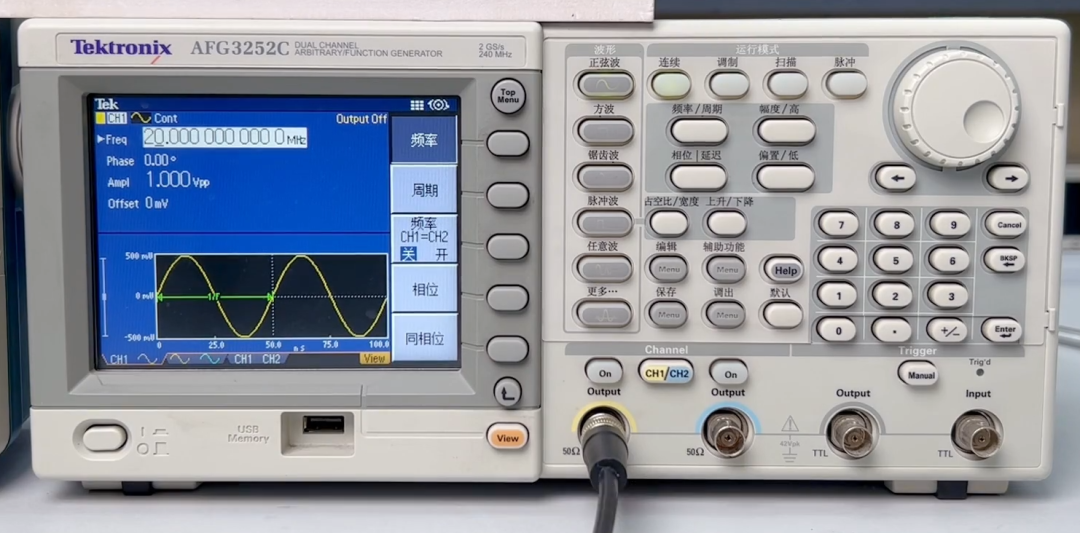

這是一臺AFG3252C、輸出頻率為240MHz的信號發生器，將輸出頻率設置為20MHz，輸出幅度為1VVpp。

將信號的輸出接口接到示波器MDO3054一通道。

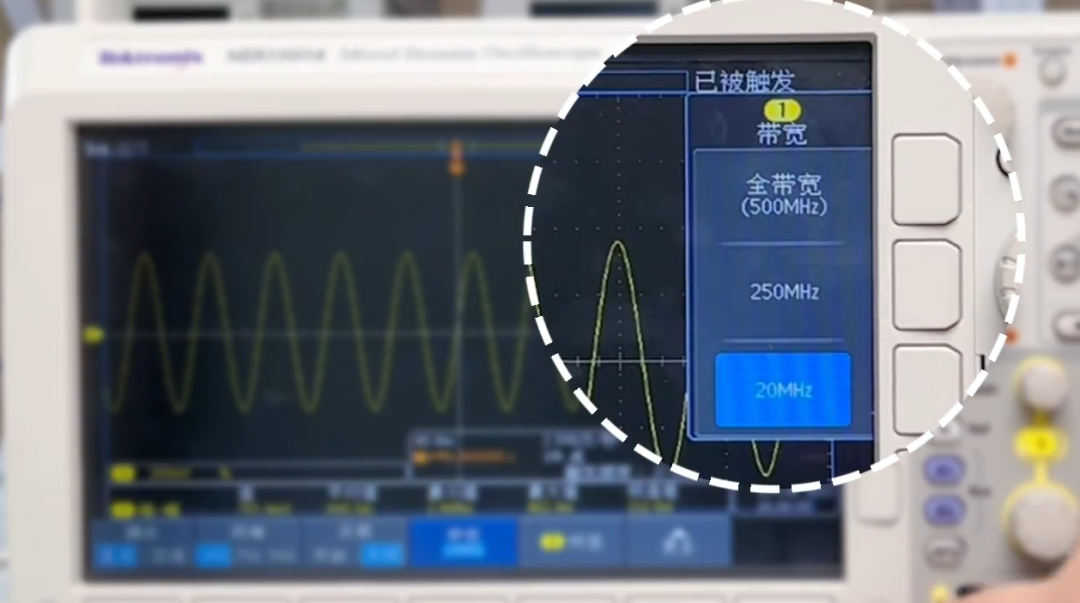

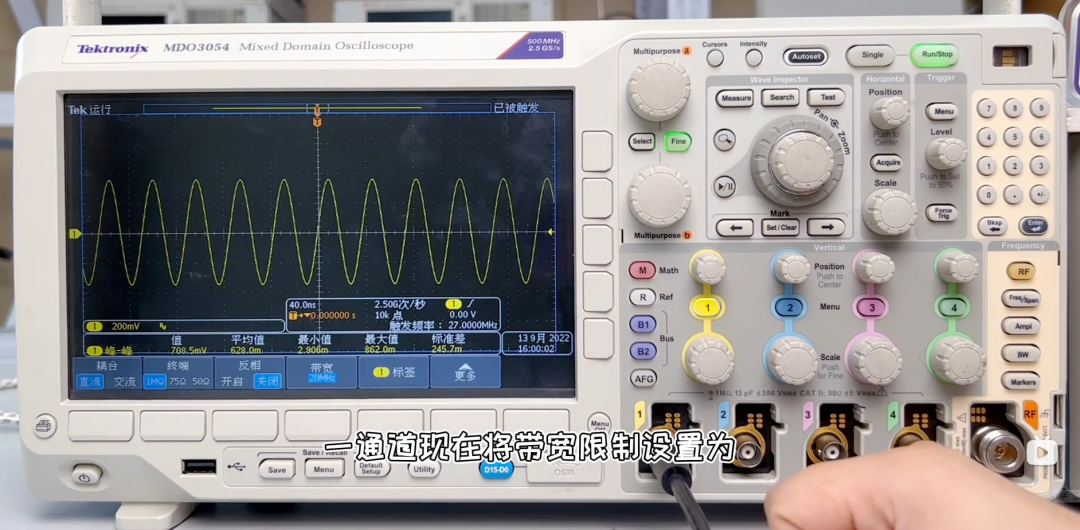

將一通道帶寬限制設置為20MHz，說明它的帶寬現在是20MHz。

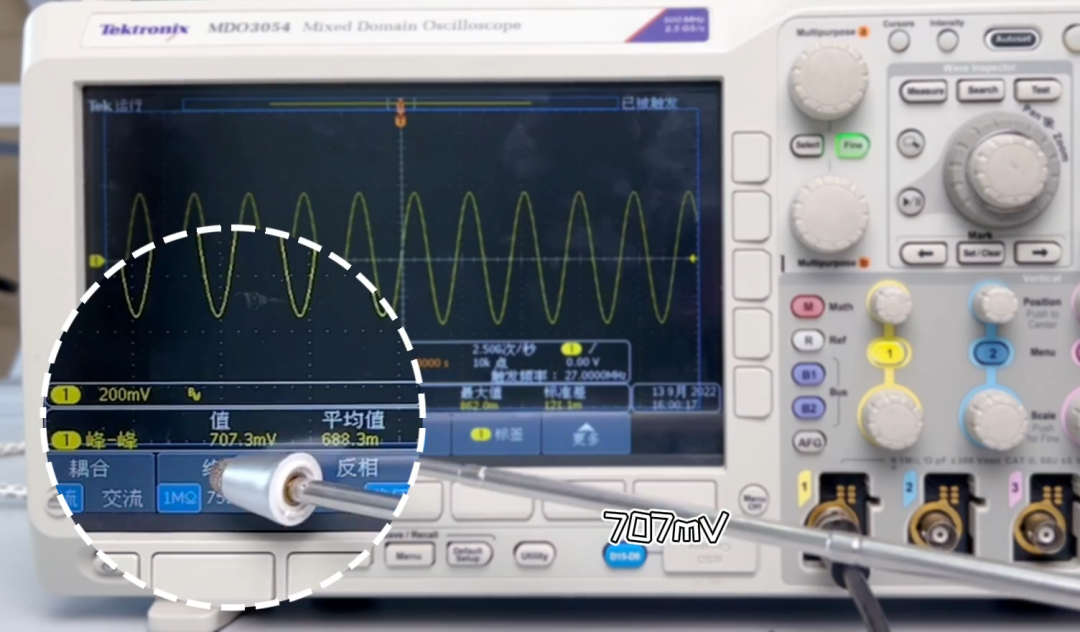

可以觀察到1V的信號在示波器上的顯示是707mV，說明信號輸出幅度下降到實際幅度的70.7%，即下降3dB。

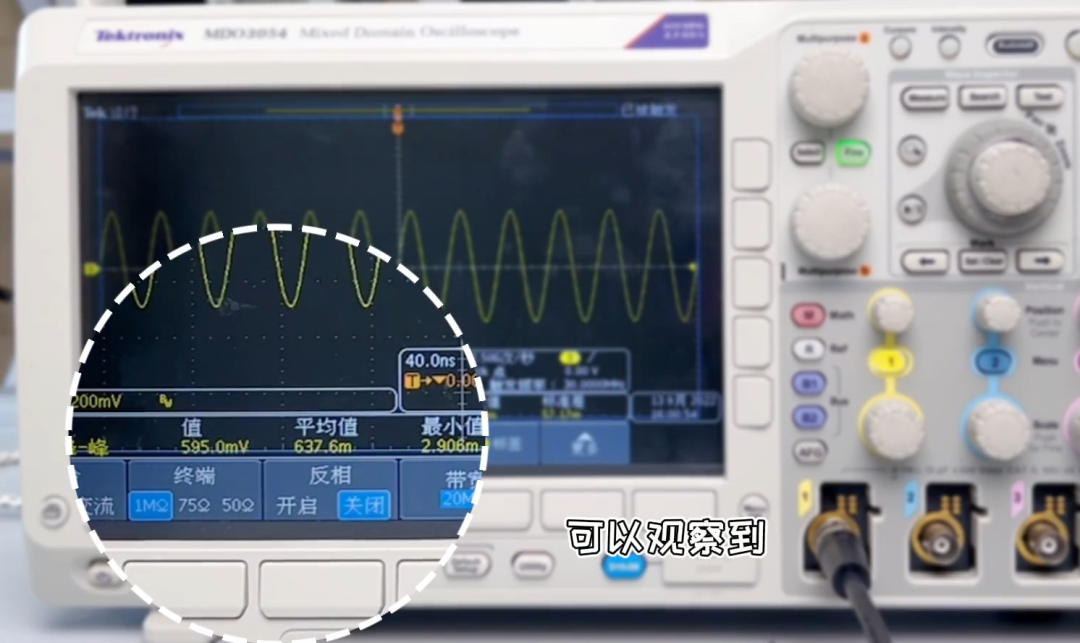

這時候就是低通濾波器真正發揮作用的時候，再將信號發生器的頻率往上調。可以觀察到示波器測試到的幅度會逐漸減小，這就是低通濾波器的原理。

低通濾波器會隨著頻率的增大而逐漸減小，不是在某個頻率點之后直接下降到0.低通濾波器的濾波效果還與濾波器的階數有關，階數越高越接近理想的濾波器。示波器是一個一階低通濾波器，所以它測到的信號會隨著信號頻率的增大而逐漸減小。

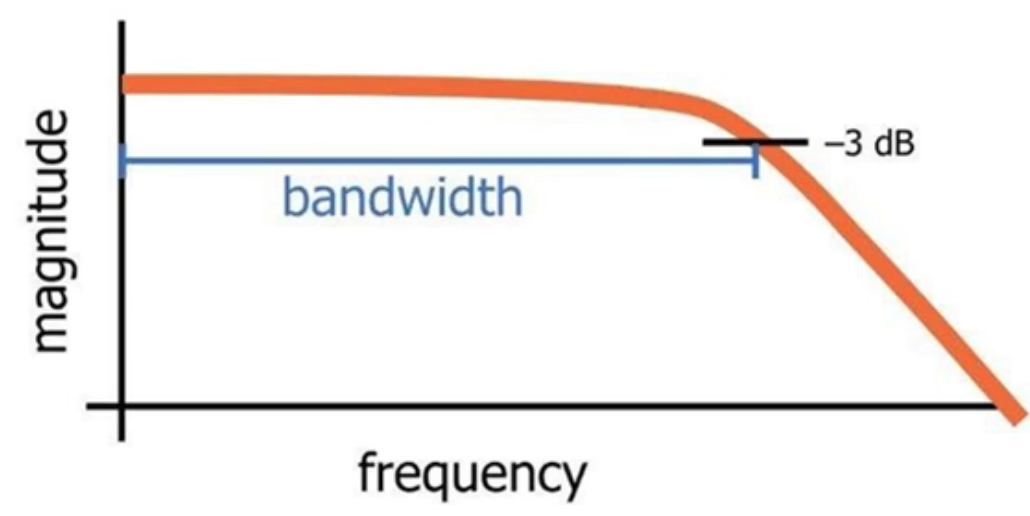

示波器的輸入第一級就是低通濾波器，當輸入正弦波的頻率與示波器帶寬相等時，測試到的信號幅度，為實際信號的70.7%，即衰減3dB。這就是低通濾波器的原理及應用。

本次就介紹到這里，大家如有疑問，歡迎留言探討！
