一、項目應用背景

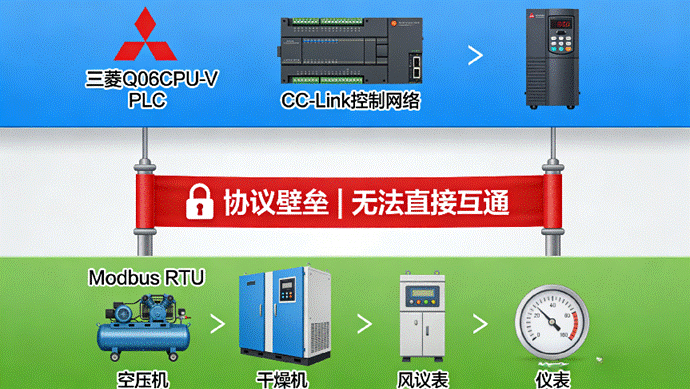

某智能裝備產業園集中供能項目，采用三菱 CC-Link PLC作為能源管理總控單元，負責對園區內 15臺空壓機、8臺干燥機、10臺儲氣罐，以及 20臺壓力傳感器、流量?jī)x表進行統一監控與聯動控制，保障園區各生產車間的穩定供氣?，F(xiàn)場所有空壓機、干燥機及各類檢測儀表均采用 Modbus RTU通訊協議，與上層 PLC的 CC-Link 控制網絡存在天然的協議壁壘，無法直接實現數據互通與指令聯動。

若采用傳統方案，為每臺 Modbus RTU設備配置獨立的 CC-Link從站模塊接入 PLC，會大量占用 PLC有限的 CC-Link從站資源 — 三菱 Q06CCPU-V最大僅支持 64個 CC-Link從站，若按單設備單從站配置，僅現有設備就會占用 53個從站資源，剩余從站數量極少，完全無法滿足后續園區擴容、新增供能設備的需求。同時，傳統方案中，后期新增空壓機或儀表時，必須修改 PLC核心程序、重新配置網絡參數，不僅調試周期長，還會影響現有供能系統的正常運行，大幅增加施工與運維成本。為徹底解決協議兼容、站資源緊張、擴容不便等問題，項目采用 CCLINK轉 ModbusRTU網關模塊，構建穩定、簡潔、易擴展的工業通訊系統，實現供能系統的智能管控與柔性擴容。

系統架構與數據交互模式

網關在系統中承擔協議轉換、數據中轉、設備集群管理三大核心功能，形成 “上層 CC-Link集中管控 +下層 Modbus RTU分布式采集” 的高效架構，完美解決傳統方案的痛點。

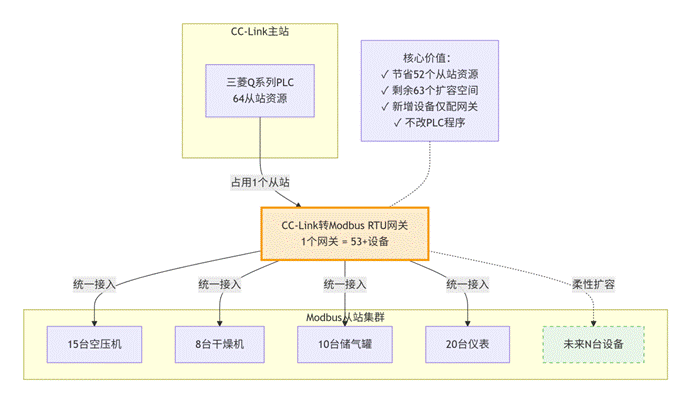

網關模塊以 CC-Link從站身份接入 PLC主網絡，僅占用 1個 CC-Link從站資源，即可接收 PLC下發的壓力閾值設定、設備啟停聯鎖、能耗統計等控制指令；同時以 Modbus RTU主站身份，對現場所有空壓機、干燥機、傳感器、儀表進行統一輪詢與數據采集，實現多設備的集中管理。網關支持雙向透明傳輸，可自動完成 CC-Link與 Modbus RTU協議之間的翻譯、數據校驗與快速轉發，PLC 無需編寫復雜的協議解析程序，大幅簡化編程工作量，降低系統集成難度。

針對多設備同時上傳數據、易出現總線擁堵的問題，網關采用優化輪詢策略，合理分配各設備的通訊時序，配合工業級抗干擾設計與 CRC16數據校驗功能，確保指令傳輸精準、數據采集實時，有效降低通訊丟包率與延遲，保障供能系統 24小時連續穩定運行，滿足園區生產對供氣穩定性的嚴苛要求。

三、系統運行與現場應用

系統投入運行后，PLC根據園區各車間的實時用氣量，自動下發壓力控制與設備啟停指令，通過工業網關精準轉發至對應空壓機與干燥機，實現供能負荷的動態調節，既保證供氣壓力穩定，又有效降低能耗?，F(xiàn)場壓力、流量、溫度、設備運行時長、故障狀態等關鍵數據，經網關實時上傳至 PLC與能源管理平臺，管理人員可通過上位機遠程監控每臺設備的運行狀態、能耗數據與供氣質量，當設備出現異常時，系統自動報警并推送故障信息，便于工作人員快速排查處理，減少停機時間。

整套系統布線簡潔、結構清晰，智能網關的模塊化設計的導軌式安裝，大幅簡化了現場施工與后期維護工作。尤為突出的是，網關的應用徹底解決了站資源緊張與擴容不便的問題，為項目后續發展提供了充足空間，同時實現了設備的柔性調度與快速擴容，適配園區產能增長與用能負荷波動的需求。

四、項目核心應用價值

協議無縫兼容，運行穩定可靠：有效解決 CC-Link與 Modbus RTU設備協議不互通的核心痛點，實現三菱PLC與空壓機、干燥機、各類儀表等多品牌、多類型設備的穩定對接，網關的工業級抗干擾設計與數據校驗機制，確保通訊穩定、數據準確，保障供能系統連續可靠運行，為園區生產提供堅實支撐。

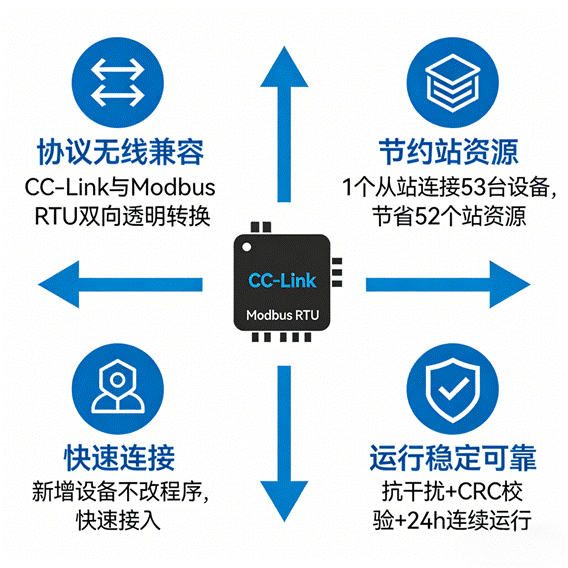

節約 CC-Link站資源，為后續擴容預留充足空間：通過 1臺 CCLINK轉 ModbusRTU網關，即可實現現場 53臺 Modbus RTU設備的統一接入，僅占用 1個 CC-Link從站資源，相比傳統單設備單從站方案，節省了 52個 CC-Link從站資源，充分釋放了 PLC的站資源潛力。這一設計為后續園區擴容、新增空壓機、擴展供能區域、增加檢測儀表預留了充足的空間，無需額外更換 PLC或增加從站模塊，大幅降低了后期擴容的硬件投入成本。

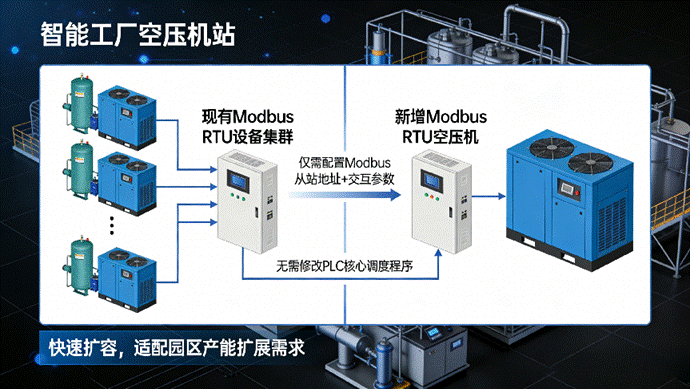

調度柔性增強，適配負荷波動與產能擴展需求：后期園區根據生產需求新增空壓機、干燥機或檢測儀表時，無需修改 PLC核心調度程序，也無需中斷現有供能系統的正常運行，僅需將新增設備接入 Modbus RTU總線，在網關配置界面中添加對應 Modbus從站地址、交互參數及數據映射關系，即可快速完成設備接入，實現設備集群的快速擴容。這種柔性擴容方式，能夠靈活適配園區用能負荷波動與產能擴展需求，縮短擴容調試周期，降低運維成本，提升供能系統的適配性與靈活性。
