前言

在工業物聯網（IIoT）、自動化控制及遠程監測等領域，無線數據傳輸方案的選型是一項關鍵工程決策。工程師不僅要評估通信距離和數據速率等基本指標，還必須應對工業現場復雜的電磁環境、供電約束以及對系統可靠性的嚴苛要求。當傳統的頻移鍵控（FSK）或高斯頻移鍵控（GFSK）調制技術在低信噪比（SNR）條件下難以維持穩定通信時，基于線性調頻擴頻物理層的 LoRa 技術，

因其較高的鏈路預算與處理增益特性，適用于遠距離、低速率工業數據鏈路場景。

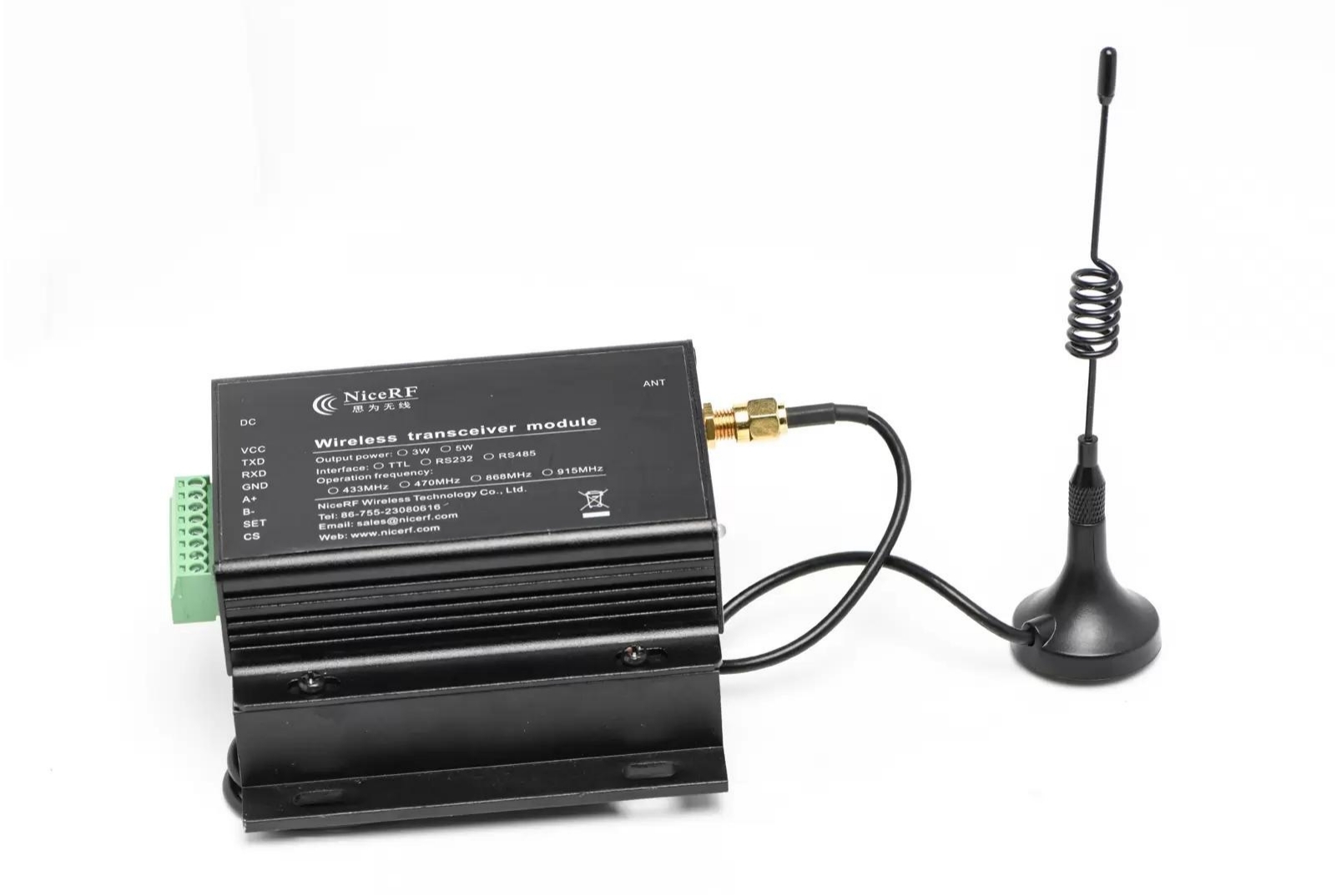

本文以 G-NiceRF LoRa6500Pro 這款標稱功率為 5W 的工業級 LoRa 數傳電臺為分析對象，從射頻鏈路預算、硬件接口集成、網絡拓?fù)浣Y(jié)構、數據安全機制及典型工程應用等維度，進行工程化的深度剖析，旨在為一線工程師在方案評估與系統設計時提供具象化的技術參考。

一、LoRa 物理層的關鍵特性

1.1 CSS 擴頻機制與處理增益

LoRa 調制的核心是線性調頻擴頻技術，它將信息承載于一個頻率隨時間線性變化的 Chirp 信號上。通過將信號能量擴展到比原始信號更寬的帶寬，LoRa 獲得了顯著的處理增益，這使其能夠在信號功率低于噪聲基底的條件下實現可靠解調。

LoRa 物理層通過**擴頻因子**來控制擴頻程度。SF 的取值范圍通常為 SF7 至 SF12，SF 值越高，擴頻程度越大，處理增益越高，接收靈敏度越好，但對應的空中傳輸時間（Time on Air）也越長，有效數據速率越低。這是一個在靈敏度與速率之間進行權衡的設計參數。

1.2 與 FSK/GFSK 的工程對比

FSK 和 GFSK 是窄帶調制技術，其信號能量集中在較窄的頻帶內。在工業電磁環境中，變頻器、電機啟停、大功率開關電源等設備產生的寬帶或特定頻率的電磁噪聲，很容易淹沒 FSK/GFSK 信號，導致通信中斷或誤碼率升高。

LoRa 的寬帶擴頻特性使其對窄帶干擾不敏感。即使某個頻點存在強干擾，由于 Chirp 信號在整個帶寬內均勻分布能量，干擾對整體信號的影響被平均化，接收端仍能通過相關解調恢復原始數據。此外，LoRa 對多徑效應（信號經不同路徑反射后疊加造成的衰落）也具有天然的魯棒性，這在城市樓宇、工廠車間或山地等多徑環境中尤為重要。

二、射頻鏈路預算的量化評估

2.1 鏈路預算計算

鏈路預算（Link Budget）是評估無線通信系統覆蓋能力的核心指標，代表收發兩端之間允許的最大路徑損耗。其基本計算公式為：

鏈路預算 (dB) = 發射功率 (dBm) ? 接收靈敏度 (dBm)

基于 LoRa6500Pro 的規格參數 [1]，在最大發射功率與最高靈敏度（最低速率）組合下：

• 最大發射功率：+37 dBm（5W，在 12V 供電、433MHz/470MHz 頻段下）
• 最低接收靈敏度：?139 dBm（在 91 bps 速率下）

理論鏈路預算 = 37 ? (?139) = 176 dB

2.2 關鍵參數匯總

數據來源：G-NiceRFLoRa6500Pro 產品規格表 [1]

2.3 鏈路預算的工程解讀

176 dB 的鏈路預算在 Sub-GHz 頻段嵌入式無線系統中處于較高區間，但需要對此數值進行客觀解讀：

這是理論上限，而非工程保證值。實際部署中，以下因素會消耗鏈路預算：

• 天線增益與饋線損耗：天線增益可以增加有效輻射功率（EIRP），但饋線、連接器的損耗會抵消部分發射功率。
• 路徑損耗模型：自由空間路徑損耗（FSPL）隨距離和頻率增加而增大。在 433 MHz 頻段，每距離翻倍，路徑損耗增加約 6 dB。
• 環境衰減：建筑物穿透損耗（混凝土墻體單層約 10-20 dB）、植被衰減、地面反射等均會顯著消耗鏈路預算。
• 法規功率限制：在中國，433 MHz 頻段的發射功率受《微功率短距離無線電發射設備目錄和技術要求》約束，實際允許的 EIRP 可能遠低于 +37 dBm。工程師在設計前必須核查當?shù)責o線電管理法規。
• 衰落余量（Fade Margin）：工程實踐中，通常需要預留 10-20 dB 的余量，以應對環境變化（如降雨、植被生長）和臨時干擾。

以 433 MHz 頻段為例，在扣除 15 dB 衰落余量后，可用路徑損耗約為 161 dB。根據自由空間路徑損耗公式，這對應的視距通信距離約為數十公里量級。在實際的城市或工業環境中，由于遮擋和多徑損耗，有效通信距離會顯著縮短，但仍能覆蓋數公里范圍。

三、硬件接口與工業系統集成

3.1 多接口設計的工程意義

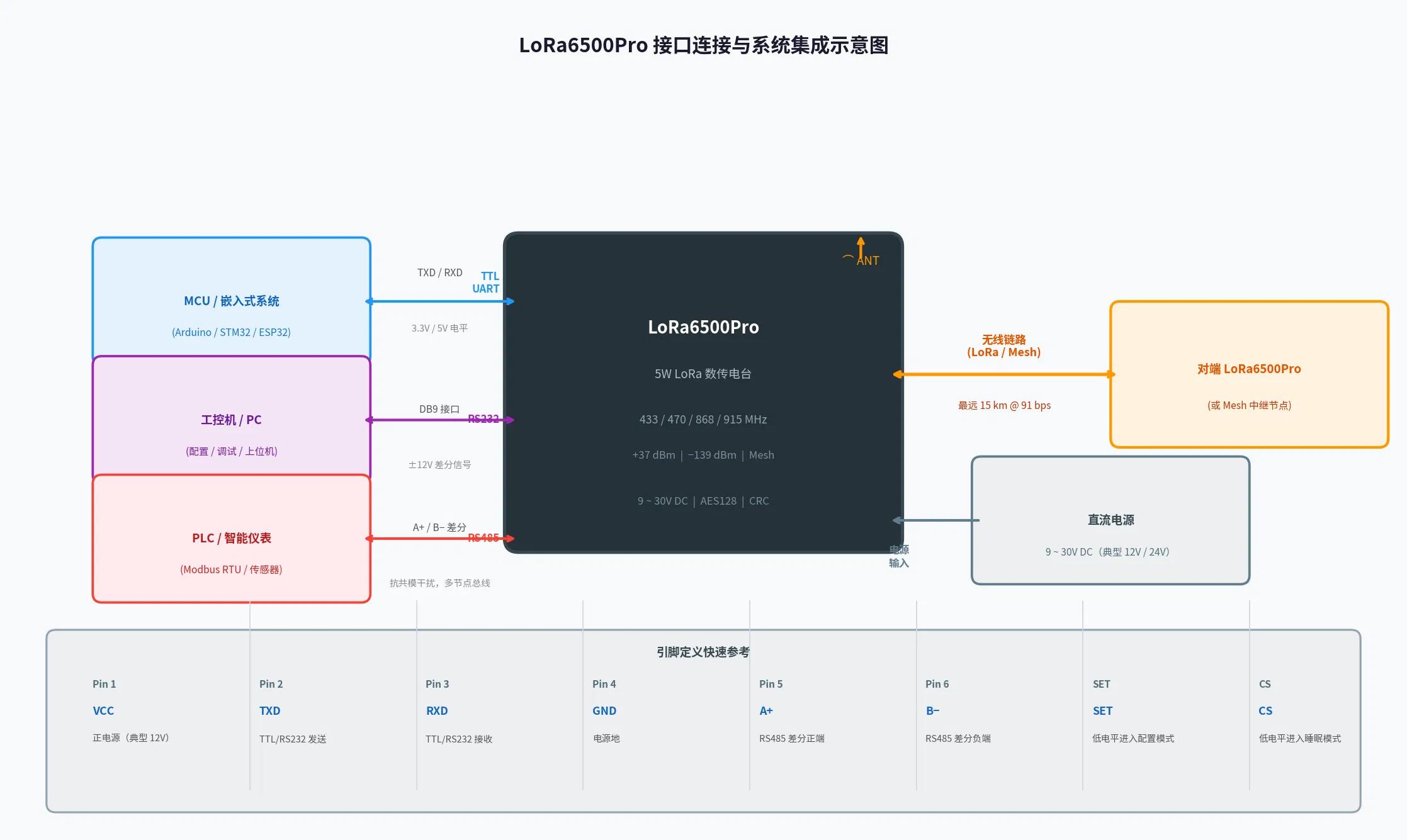

LoRa6500Pro 集成了 TTL、RS232 和 RS485 三種串行接口，這一設計覆蓋了工業現場絕大多數的接口需求。

RS485 接口在工業自動化系統集成中具有特殊價值。RS485 采用差分信號傳輸，其抗共模干擾能力使其能夠在長達 1200 米的有線總線上穩定工作，并支持多達 32 個（標準驅動器）乃至數百個（增強型驅動器）節點掛載在同一總線上。這與工業現場大量采用 Modbus RTU 協議的 PLC、智能儀表、傳感器和執行器高度兼容。

利用 LoRa6500Pro 的 RS485 接口，可以將其作為一個透明的無線串口，直接替換原有的 RS485 有線鏈路。對于上層的 Modbus RTU 或其他串行協議，無線鏈路是完全透明的，無需修改上位機軟件或下位機固件，即可完成有線到無線的遷移。

3.2 引腳功能說明

數據來源：G-NiceRFLoRa6500Pro 引腳定義 [1]

CS引腳的睡眠控制功能值得關注。在某些應用中，上位機可以通過拉低 CS 引腳，將電臺置于低功耗睡眠狀態（睡眠電流 <7 mA），在需要通信時再喚醒，從而在一定程度上降低系統的整體功耗。

3.3 寬電壓輸入的實用性

9-30V 的寬電壓輸入范圍使該模塊能夠直接兼容工業現場最常見的 24V DC 電源系統，無需額外的降壓轉換電路，簡化了系統設計。

四、Mesh 網絡拓?fù)涞墓こ谭治?/strong>

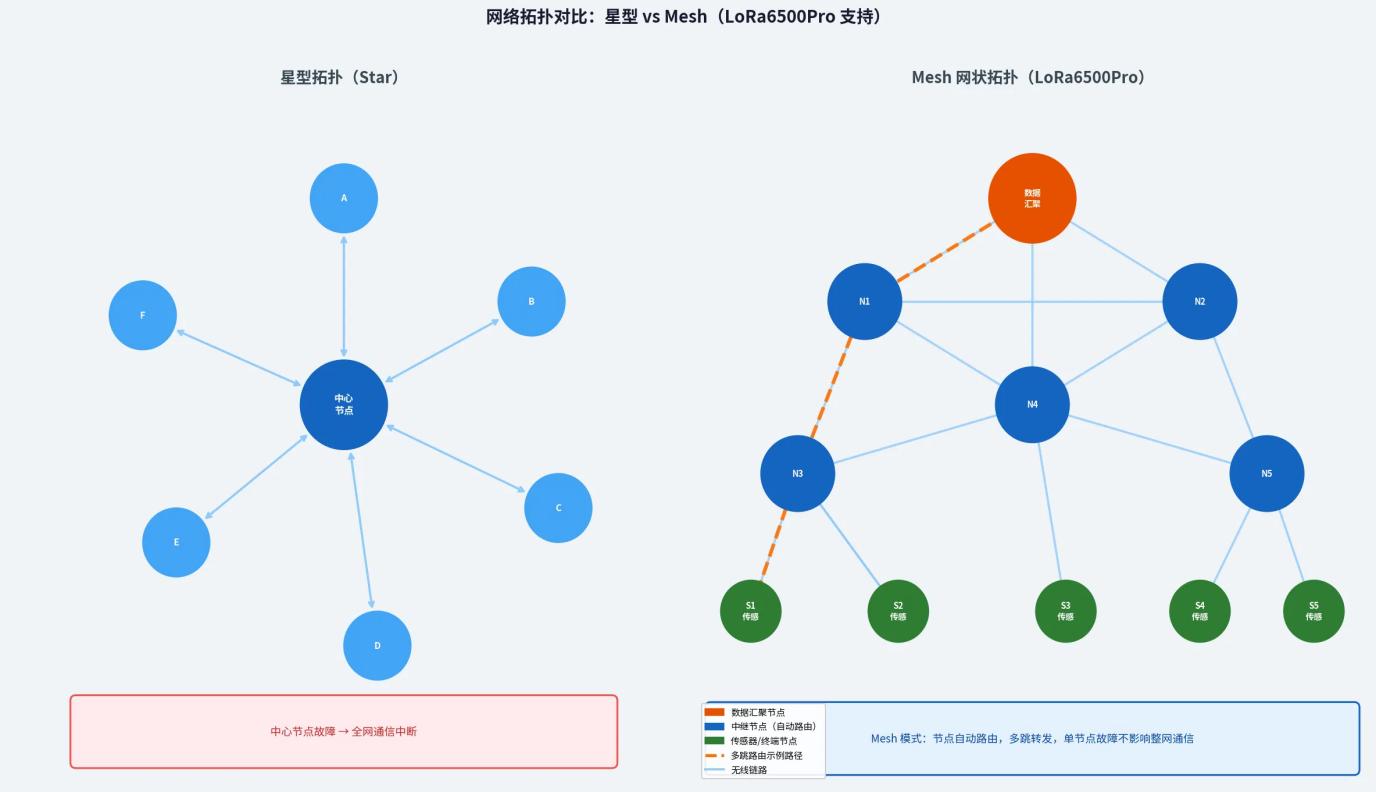

4.1 Mesh 與其他拓?fù)涞膶?duì)比

4.2 Mesh 模式的適用場景

LoRa6500Pro 在 Mesh 模式下，路由節點具備自動路由功能，可以通過多模塊組合實現無盲區的網絡覆蓋。這一特性在以下場景中具有明顯優勢：

• 地形復雜的戶外監測：山地、丘陵或峽谷地形中，單跳 LoRa 鏈路可能因地形遮擋而中斷，Mesh 網絡可以通過在山脊或高點部署中繼節點，繞過障礙物實現數據傳輸。
• 大型工業園區或廠區：廠區內建筑密集，單個基站難以覆蓋所有角落。通過 Mesh 組網，可以利用廠區內已有的電力和網絡基礎設施，在關鍵位置部署中繼節點，實現全廠區覆蓋。
• 分布式水利或管網監測：水庫、泵站、閘門等設施分布在廣闊地域，且往往沒有可靠的有線網絡覆蓋。Mesh 網絡可以將分散的監測點串聯起來，最終匯聚至數據中心。
• 對可靠性要求高的關鍵系統：Mesh 網絡的多路徑冗余特性，使得單個節點或鏈路的故障不會導致整個監測系統失效，提升了系統的整體可用性。

五、數據安全機制的工程實現

5.1 CRC 校驗

循環冗余校驗（CRC）工作在數據鏈路層，是檢測傳輸錯誤的標準手段。發送端在數據幀末尾附加 CRC 校驗碼，接收端對收到的數據重新計算 CRC 并與接收到的校驗碼比對。若不一致，則判定數據在傳輸過程中發生了錯誤，該幀數據被丟棄。CRC 能夠有效檢測突發錯誤，是保障數據完整性的基礎機制。

5.2 AES128 加密

高級加密標準（AES）128 位密鑰版本是目前被廣泛認可的對稱加密算法，在安全性和計算效率之間取得了良好的平衡。LoRa6500Pro 支持通過 PC 配置軟件或串口指令，對無線傳輸?shù)臄?shù)據進行 AES128 加密。

在工程實踐中，AES128 加密主要解決兩個問題：

• 防止數據竊聽：無線信號在空中廣播，任何具備接收能力的設備都可能截獲數據包。AES128 加密確保截獲的數據包在沒有密鑰的情況下無法被解密。
• 防止非法節點接入：在私有網絡中，只有配置了相同密鑰的節點才能正確解密并響應數據，從而阻止未授權設備接入網絡并發送控制指令。

對于接入 SCADA 系統、遠程監控平臺或涉及關鍵基礎設施控制的應用，啟用 AES128 加密是基本的安全要求。

六、典型工程應用場景

6.1 電力配網監測

在配電網自動化系統中，變壓器溫度、開關柜狀態、配電箱電氣參數等數據的實時采集，是保障供電可靠性的基礎。傳統的有線 SCADA 系統在老舊線路改造或新增監測點時，布線成本高、施工周期長。利用 LoRa6500Pro 的 RS485 接口，可以將現有的 Modbus RTU 儀表直接接入無線網絡，實現低成本的無線化改造。

6.2 水利與管網監測

水位傳感器、壓力變送器、流量計等設備通常分布在偏遠的水庫、泵站和管道沿線，有線通信成本極高。LoRa6500Pro 的遠距離傳輸能力和 Mesh 組網特性，使其適用于此類分布式監測系統。寬電壓輸入（9-30V）也便于與太陽能供電系統配合使用。

6.3 工業自動化與遠程 I/O

在大型工廠或倉儲設施中，遠程 I/O 控制、設備狀態監測和分布式控制節點互聯是常見需求。通過 LoRa6500Pro 構建私有無線網絡，可以實現 PLC 與遠程傳感器、執行器之間的數據交換，替代成本高昂的工業以太網或現場總線布線。

6.4 智慧城市基礎設施

路燈控制、停車場管理、環境監測等城市基礎設施的數據采集和控制，通常需要覆蓋廣闊的城市區域。LoRa6500Pro 的 Mesh 組網能力可以在不依賴公共 LoRaWAN 網絡的情況下，構建城市級的私有無線通信網絡

七、與 LoRaWAN 方案的差異化定位

在討論 LoRa 數傳電臺時，有必要將其與 LoRaWAN 進行明確區分，避免概念混淆。

簡而言之，LoRa6500Pro 這類高功率 LoRa 數傳電臺更適合構建私有、本地化、對實時性和可靠性有一定要求的工業無線網絡，尤其適用于不希望或無法依賴公共網絡基礎設施的場景。而 LoRaWAN 則更適合大規模、低功耗、需要標準化網絡管理的物聯網應用。

八、工程選型建議

綜合以上分析，選擇 5W 高功率 LoRa 數傳電臺的合理場景如下：

• 通信距離需求超過 5 公里，或在復雜環境（廠房、城區、山地）中需要可靠的信號穿透。
• 部署環境存在強電磁干擾，F(xiàn)SK/GFSK 方案的誤碼率不滿足要求。
• 物理布線不可行或成本過高，需要無線替代方案。
• 需要通過 Mesh 擴展覆蓋范圍，或?qū)W(wǎng)絡冗余性有要求。
• 節點端可提供穩定的 9-30V 直流電源，功耗不是首要約束。

反之，以下情況不適合選用 5W 級別的數傳電臺：

• 應用為大規模、電池供電的傳感器節點，對功耗極其敏感，此時應選擇低功耗 LoRaWAN 模組。
• 需要接入公共 LoRaWAN 網絡或利用現有 LoRaWAN 基礎設施，此時應選擇兼容 LoRaWAN 協議的模組。
• 數據速率要求較高（如視頻流或大文件傳輸），LoRa 的低速率特性無法滿足需求，應考慮 Wi-Fi、4G/5G 或工業以太網方案。

結語

在工業無線通信系統設計中，鏈路的穩定性和可靠性是比絕對傳輸速率更優先考慮的因素。以 LoRa6500Pro 為代表的高功率 LoRa 數傳電臺，通過提供高達 176 dB 的理論鏈路預算、靈活的工業級接口、實用的 Mesh 組網能力以及 AES128 加密和 CRC 校驗機制，為解決遠距離、復雜環境下的工業數據傳輸問題提供了一種可在工業場景中部署的實現方案。

對于系統設計工程師而言，在選型時，深入理解并合理評估鏈路預算、部署環境、網絡結構和安全需求，遠比單純關注產品規格書上的"最大通信距離"更為關鍵。任何無線方案在落地前，都應進行現場勘測和鏈路測試，以實測數據作為設計依據。
