絕緣柵雙極晶體管（IGBT）作為兼具MOSFET電壓控制、低驅動功率與BJT低飽和電壓、高耐壓特性的功率半導體器件，廣泛應用于電動汽車、新能源發電、工業變頻器等關鍵領域。其動態特性（開通/關斷時間、開關損耗、反向恢復參數等）直接決定電路性能與可靠性，而雙脈沖測試（DPT）是行業公認的核心驗證方法。PICO示波器憑借高可靠性、靈活精度、成本效益及強大的定制化能力，在IGBT動態特性驗證中展現出顯著應用價值，為該領域測試提供了高效可靠的解決方案。本文結合IGBT測試需求與PICO示波器核心特性，系統闡述其應用優勢。

一、IGBT動態特性驗證的核心需求

（一）核心驗證參數

IGBT的動態特性驗證需精準測量以下關鍵參數（符合IEC 60747-9-2019標準）：

1.開通特性：開通延遲時間、上升時間、總開通時間及開通能量；

2.關斷特性：關斷延遲時間、下降時間、總關斷時間、拖尾時間及關斷能量；

3.反向恢復特性：反向恢復峰值電流、反向恢復時間、反向恢復能量及反向恢復電荷。

（二）測試核心要求

1.高頻信號捕捉：雜散電感導致的Vce電壓尖峰、二極管反向恢復引發的Ic電流尖峰，均為窄脈寬高頻信號，需要測試儀器具備出色的信號捕捉能力；

2.高可靠性保障：自動化測試設備（ATE）常應用于生產線24小時連續運行場景，對儀器的穩定性提出了嚴苛要求；

3.多維度性能適配：測試設備需在高精度、高速度基礎上，兼顧成本控制與空間適配性；

4.寬場景兼容需求：需適配硅基、碳化硅（SiC）、氮化鎵（GaN）等不同材質IGBT，及離散型、模塊化等不同封裝形式的測試場景。

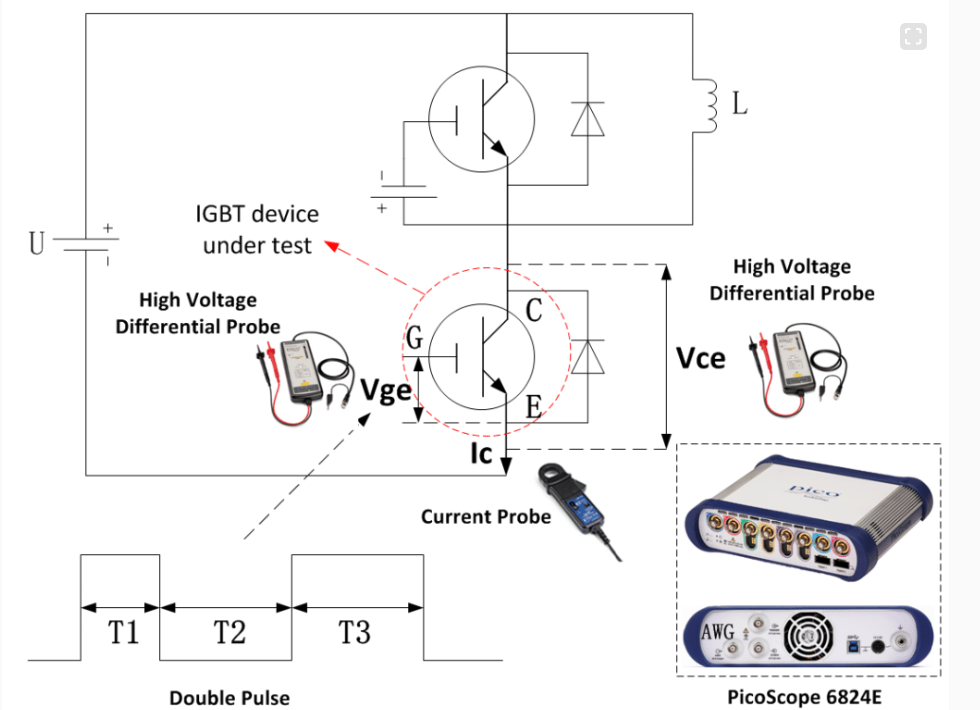

圖1：基于PICO示波器6824E的IGBT雙脈沖測試簡化示意圖，通過柵極-發射極施加雙脈沖信號控制IGBT開關，配合高壓差分探頭與電流探頭采集Vce電壓及Ic電流信號

二、PICO示波器在IGBT測試中的核心優勢

（一）高可靠性：適配連續穩定測試場景

PICO技術自1991年起專注于PC式測試儀器研發，經過數十年產品迭代與嚴格質量控制，其示波器具備極高的運行穩定性。在IGBT生產線的ATE系統中，可穩定支撐全天候連續測試需求，為生產流程的順暢推進提供可靠保障，充分滿足工業級測試對設備長時運行能力的要求。

（二）高/靈活ADC分辨率：精準捕捉細微信號特征

IGBT測試中的電壓尖峰、電流突變等細微信號，對儀器分辨率有著極高要求。PICO示波器提供8-16位寬范圍垂直分辨率選擇，且支持在單一設備中靈活切換——高分辨率模式（16位）可顯著提升垂直測量精度與動態范圍，精準區分微小信號差異；標準分辨率模式（8位）則能適配常規測試場景，實現性能與效率的平衡。這一特性使其能夠靈活應對不同精度要求的IGBT動態特性測試任務。

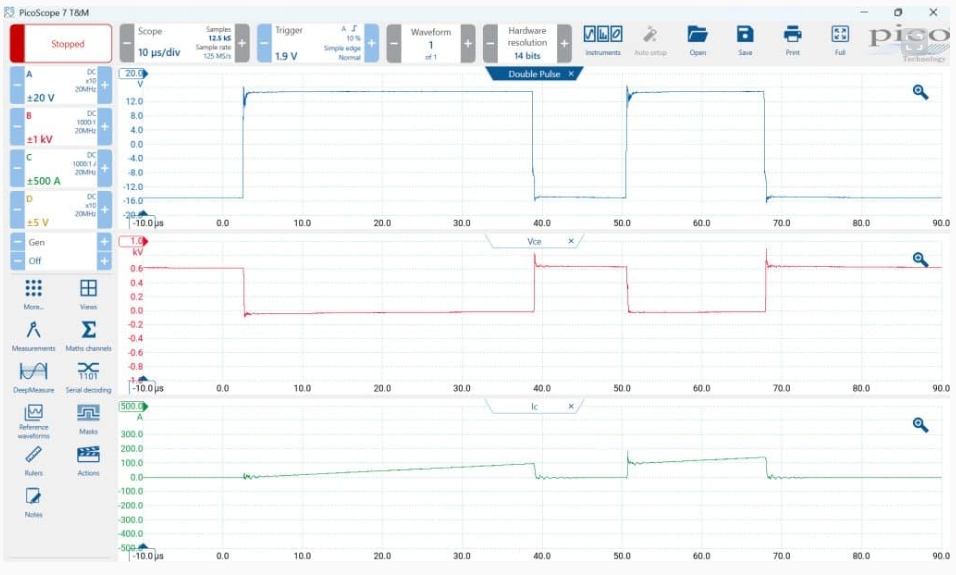

圖2：PICO示波器5444D實測IGBT雙脈沖測試波形（Vce電壓、Ic電流、Ig柵極電流），清晰呈現開通/關斷過程中的尖峰信號與過渡特性

（三）成本效益：實現高性能與經濟性的平衡

1.硬件優化設計：PICO示波器采用無內置PC的精簡結構設計，在保障高帶寬、高采樣率等核心性能的同時，有效控制了設備成本；

2.豐富軟件增值：借助外部PC的算力支持，集成30余種串行解碼器、FFT分析、濾波器、測量繪圖等高級數學功能，無需額外購置分析模塊，進一步拓展了測試能力；

3.多元選型空間：提供從入門到高端的數十種型號（如PICO示波器5444D、6404E、6824E等），可根據IGBT測試的精度、通道數等具體需求靈活選擇，實現精準適配，避免資源浪費。

（四）強大定制化與集成能力：適配ATE系統深度開發

1.全場景PicoSDK開發套件：提供Windows、macOS、Linux及樹莓派（ARM7）多系統驅動，支持C、Python、MATLAB、LabVIEW等主流編程語言，用戶可便捷開發定制化測試軟件，實現波形生成、高級觸發、數據連續采集與傳輸等個性化功能；

2.高效數據處理性能：支持最高312 MS/s的連續數據采集傳輸速率，內存可分割為200萬段，能夠滿足長周期測試數據的存儲與快速回溯需求，提升測試數據分析效率；

3.緊湊集成設計：體積小巧、重量輕便，可輕松集成至ATE系統中，幾乎不增加設備整體尺寸與重量，完美適配自動化生產線的空間布局需求。

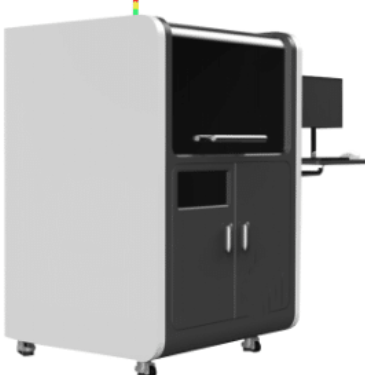

圖3：集成PICO示波器6404E的IGBT自動化測試系統，包含工業級PC、高壓電源及各類配件，支持通過LabVIEW/Python自主開發的軟件實現全流程自動化測試

（五）多通道與功能集成：簡化復雜測試系統搭建

部分PICO示波器型號（如6824E）具備8路模擬通道，內置函數/任意波形發生器，可直接生成雙脈沖測試所需波形，無需額外配置信號源；配合高壓差分探頭與電流探頭，能夠同步采集Vce、Ic、Ig等多維度信號，大幅簡化測試系統的搭建流程，提升測試效率與便捷性。

三、應用場景驗證：覆蓋全類型IGBT測試需求

PICO示波器已廣泛應用于硅基、SiC、GaN等不同材質IGBT的動態特性驗證，適配離散型器件與模塊化器件測試。在電動汽車逆變器、新能源逆變器、工業電機驅動器等應用場景中，其不僅能精準測量開關參數與損耗，還能有效應對寬禁帶半導體器件帶來的低開關損耗、反向恢復電流影響控制等測試需求，為器件選型、可靠性驗證提供全面且可靠的數據支持。

結論：

在IGBT動態特性驗證中，PICO示波器憑借高可靠性、靈活可調的分辨率、出色的成本效益、強大的集成定制能力及廣泛的場景適配性，完美契合該領域的核心測試需求。其通過精簡設計與軟件增值服務，在保障測試精度與速度的同時，有效降低了測試成本，適配自動化生產線的長期運行要求。隨著IGBT向寬禁帶材質、高功率密度方向發展，PICO示波器將持續成為汽車、新能源、工業等領域IGBT測試的優質選擇，為器件研發與量產質量控制提供更有力的技術支撐。
